Audio System R10 FLAT EVO 3

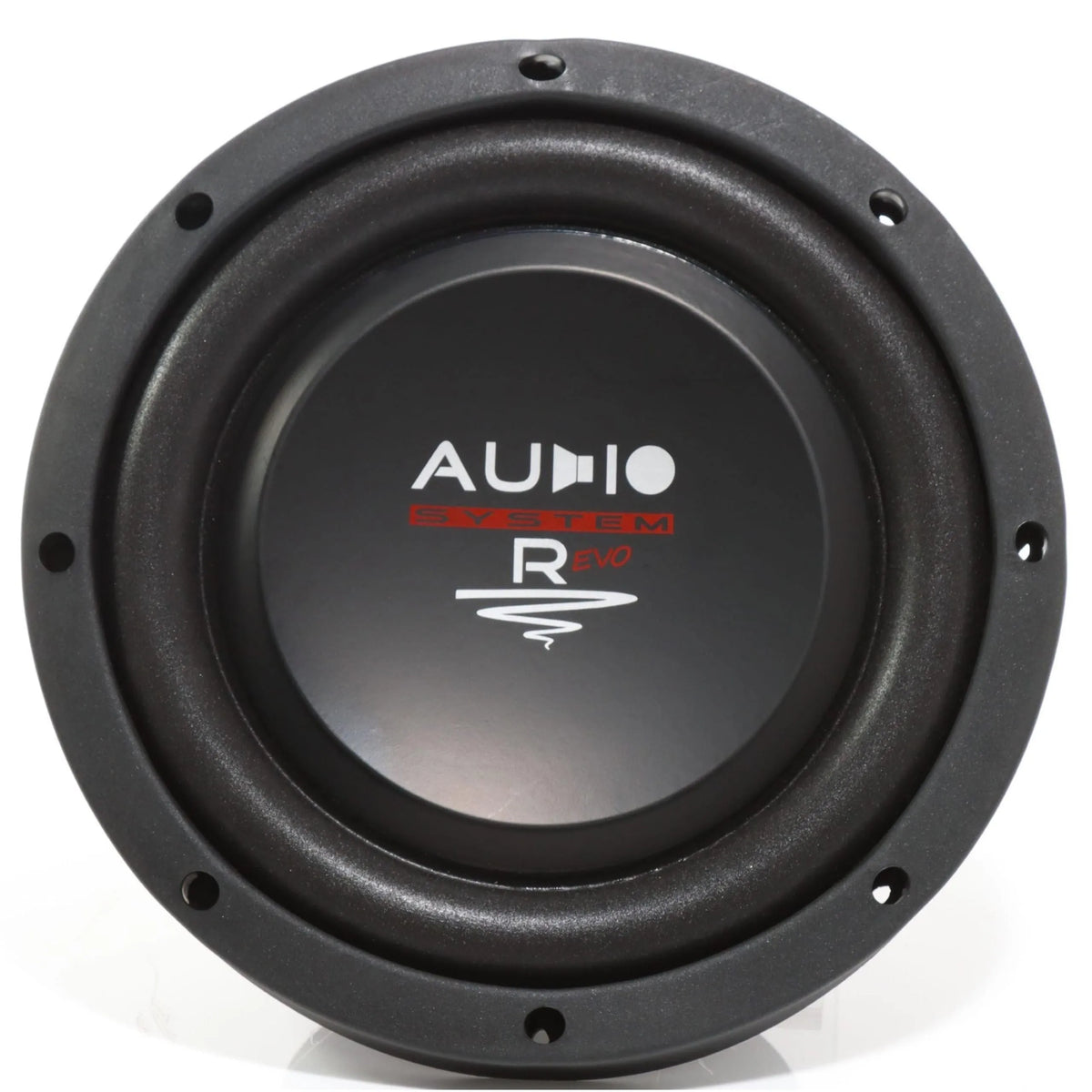

Audio System R10 FLAT EVO3 – Subwoofer für enge Einbausituationen

Der Audio System R10 FLAT EVO3 ist ein 10-Zoll-Subwoofer aus der RADION-SERIES EVO, der speziell für Fahrzeuge entwickelt wurde, in denen der Platz für ein klassisches Subgehäuse schlicht nicht vorhanden ist. Mit gerade einmal 80 mm Einbautiefe lässt er sich in Reserveradmulden, flachen Kofferraum-Slots oder hinter Sitzverkleidungen verbauen, wo ein konventioneller Sub nicht reinpasst. Für SQ-orientierte Setups, bei denen Pegeldichte über Pegelmaximum geht, ist er eine solide Wahl – vorausgesetzt, man gibt ihm die richtige Signalqualität.

Technische Highlights des R10 FLAT EVO3

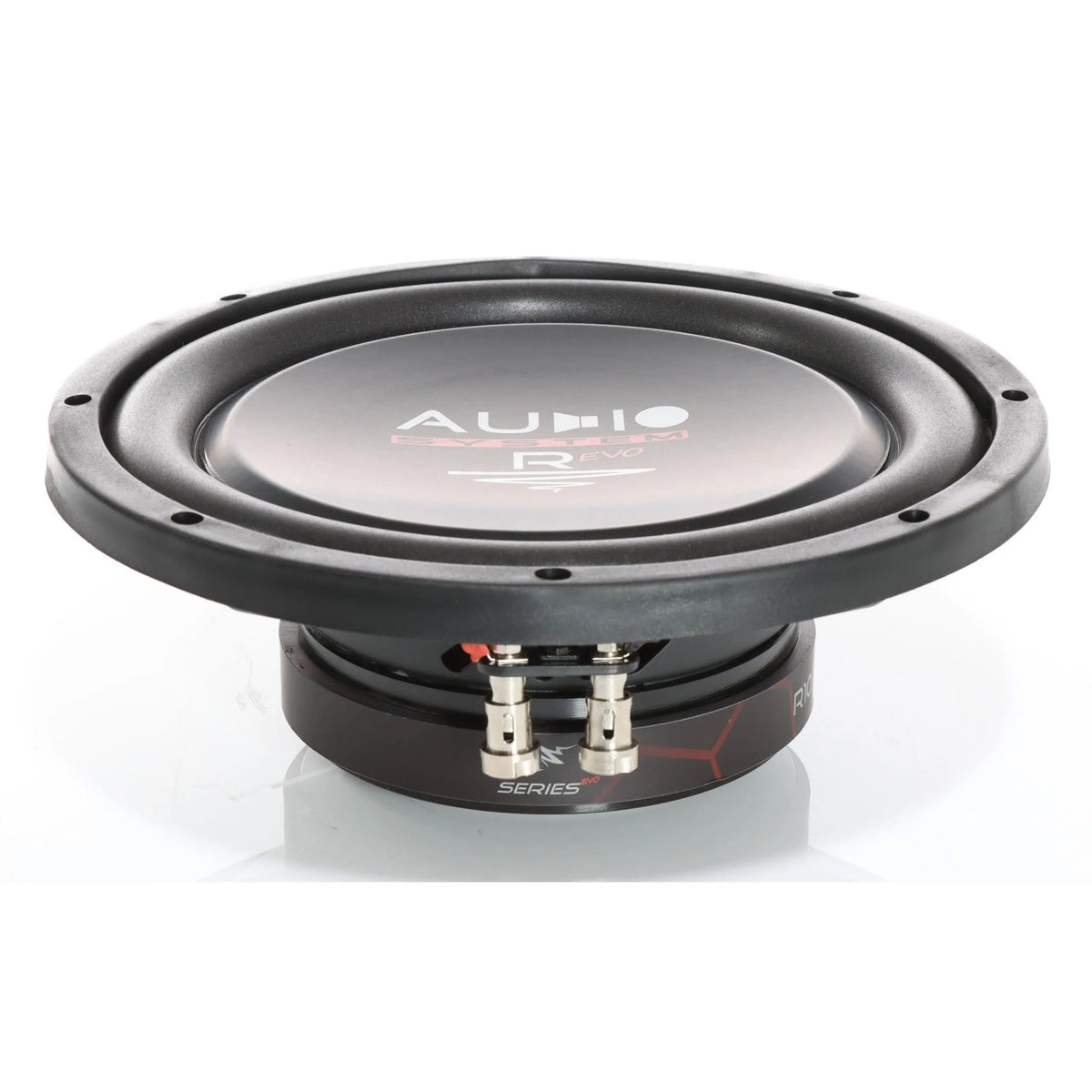

• Flachbauweise mit nur 80 mm Einbautiefe: Das ist der entscheidende Punkt bei diesem Sub. Wo andere Woofer schon am Gehäusedeckel scheitern, passt der R10 FLAT EVO3 noch problemlos rein. Gerade in modernen Fahrzeugen mit wenig Kofferraumvolumen oder in Reserveradmulden-Setups ist das ein echter Vorteil.
• 2-Zoll-Schwingspule: Für einen Flachsub dieser Klasse eine ordentliche Basis. Die größere Schwingspule gegenüber kleinen 1,5-Zoll-Varianten bedeutet mehr Belastbarkeit und bessere Wärmeabfuhr – relevant, wenn der Sub dauerhaft auf RMS-Niveau betrieben wird.
• Connex-Spider: Das Spinnen-Design des Audio System Connex-Spider sorgt für eine gleichmäßigere Rückstellkraft der Membran über den Hubbereich – das kommt der Linearität des Klangs zugute, besonders bei SQ-Anwendungen.
• LLE (Long Life Edge): Die Sicke ist auf Langlebigkeit ausgelegt, auch bei höheren Hüben. In Kombination mit der Polkernbohrung sorgt das für ausreichende Kühlung des Antriebssystems und schützt die Spule bei längeren Lautstärke-Sessions.
• Vielfaches Belüftungssystem: Bei Flachsubwoofern ist Wärme oft das Problem – wenig Bauraum bedeutet wenig Luftzirkulation. Audio System begegnet dem mit einem mehrstufigen Belüftungskonzept, das die Wärme aktiv aus dem Antrieb leitet.

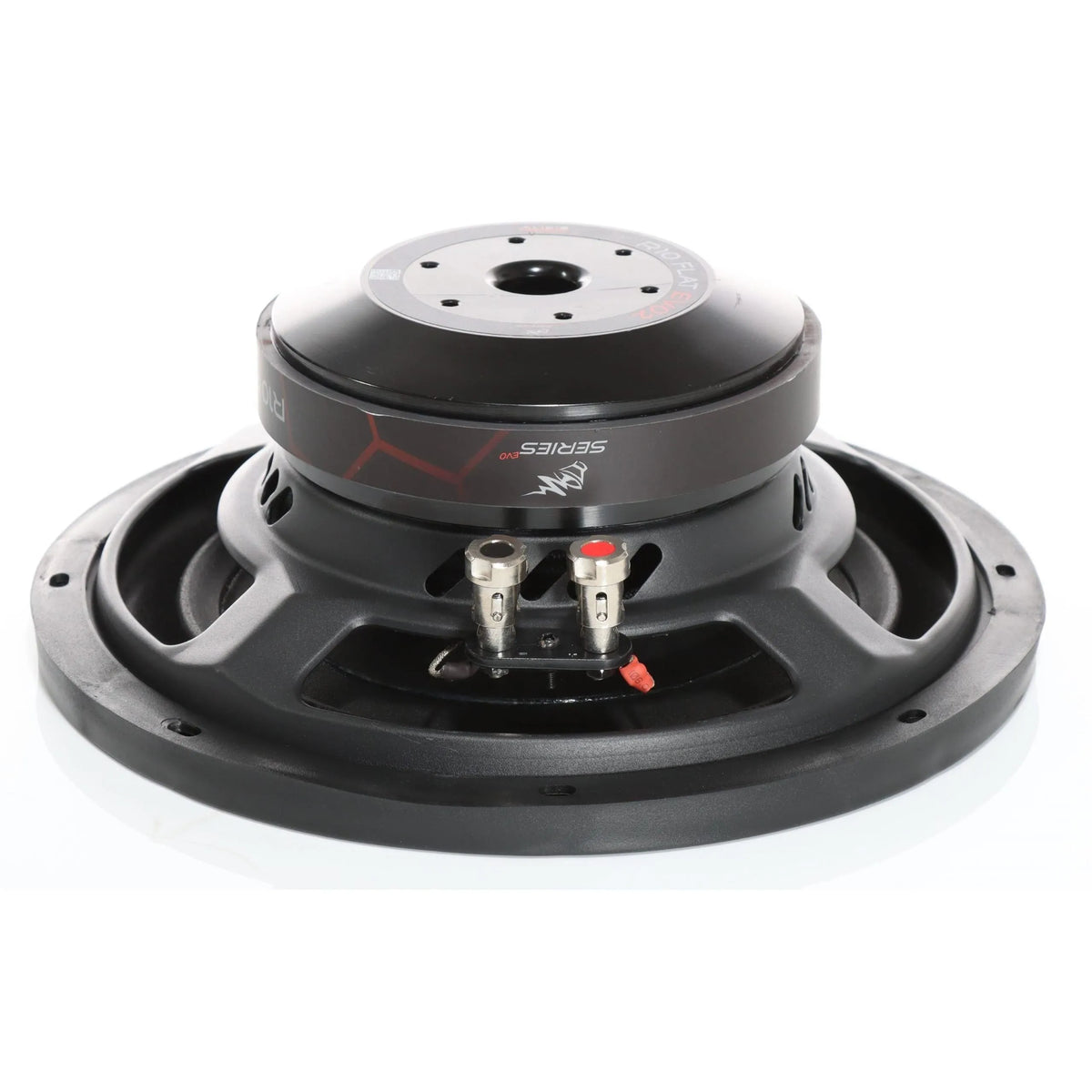

• Stabile Anschlussterminals: Klingt selbstverständlich, ist es aber nicht immer bei kompakten Subs. Feste, gut verarbeitete Terminals erleichtern den Einbau und sorgen für dauerhaft zuverlässige Verbindungen.

Technische Daten im Überblick – R10 FLAT EVO3

• Hersteller: Audio System
• Modell: R10 FLAT EVO3
• Nenngröße: 10 Zoll
• Impedanz: 4 Ohm
• RMS-Leistung: 300 Watt
• Maximale Leistung: 400 Watt
• Schwingspulendurchmesser: 2 Zoll
• Außendurchmesser: 262 mm
• Einbauöffnung (Ø): 232 mm
• Einbautiefe: 80 mm

Einsatzbereich & Kompatibilität – R10 FLAT EVO3

Der R10 FLAT EVO3 ist klar auf Fahrzeuge ausgerichtet, in denen Einbautiefe das entscheidende Kriterium ist: Kompaktklasse, Kombis mit flachem Laderaumzugang, Fahrzeuge mit Reserveradmulde oder Setups unter der Rücksitzbank. Er ist kein SPL-Gerät – wer maximalen Schalldruck sucht, sollte zu einem tieferen Chassis mit mehr Hub greifen. Als ergänzender Tieftöner in einem SQ-System, gesteuert über einen DSP und sauber eingemessen, macht er hingegen eine gute Figur.

Empfehlenswert ist der Betrieb an einem Monokanal-Verstärker mit stabilen 4-Ohm-Ausgang und sauberem Tiefpassfilter. Dazu passt beispielsweise ein kompakter Class-D-Mono-Amp aus unserem Sortiment – bei Bedarf beraten wir gerne zu sinnvollen Kombinationen. Wer den Sub in einer Reserveradmulde verbaut, sollte vorab prüfen, ob ein geschlossenes oder kleines Bassreflexgehäuse besser zur Einbausituation passt – Audio System macht dazu im Regelfall Herstellerempfehlungen, die als Ausgangspunkt dienen sollten.

Worauf du beim Einbau des R10 FLAT EVO3 achten solltest

• Einbautiefe ≠ Gesamttiefe: 80 mm gilt für das Chassis selbst – Terminals, Kabelabgang und Gehäuseboden brauchen zusätzlich Platz. Immer mit ein paar Millimetern Puffer planen, damit nichts schleift oder drückt.
• Verstärkerleistung nicht überdimensionieren: 300 Watt RMS sind der Dauerbetriebswert. Wer mit deutlich mehr Leistung anfährt und dabei den Tiefpassfilter zu hoch oder den Subsonic zu niedrig einstellt, riskiert thermische Überlastung der Spule – besonders in einem engen Gehäuse mit wenig Luftvolumen.
• Kabelquerschnitt passend wählen: Zum Verstärker hin mindestens 4 mm² für Lautsprecherkabel verwenden, bei längeren Kabelwegen eher 6 mm² – gerade wenn der Sub in der Reserveradmulde sitzt und der Amp weiter vorne im Fahrzeug.
• Gehäuse vorab berechnen: Flachsubs reagieren empfindlich auf das falsche Volumen. Zu groß, und der Bass wird weich und konturlos. Zu klein, und du verlierst Tiefgang. WinISD oder ähnliche Tools helfen, das optimale Gehäusevolumen anhand der Thiele-Small-Parameter zu ermitteln.

Der Audio System R10 FLAT EVO3 ist ein durchdachtes Chassis für alle, die Tiefbass in engen Platzverhältnissen brauchen, ohne auf Qualität zu verzichten. Wer ein sauberes SQ-Setup in einem Alltagsfahrzeug aufbaut und keinen Platz für einen konventionellen Sub hat, ist hier richtig aufgehoben. Für reine Pegeljäger mit genug Bauraum gibt es bessere Optionen – aber darum geht es bei diesem Sub schlicht nicht.
