Die physikalische Bedeutung des exakten Gehäusevolumens

Das Netto-Innenvolumen eines Subwoofer-Gehäuses ist neben den Thiele-Small-Parametern (TSP) des Chassis der entscheidende Faktor für die gesamte Tieftonperformance Deines Fahrzeugs. Das Luftvolumen im Inneren der Box fungiert für die Lautsprechermembran als eine mechanische Feder (akustische Compliance). Ist das Gehäusevolumen unpräzise berechnet oder baust Du die Box blind nach Augenmaß, veränderst Du die Einbau-Gesamtgüte (Qtc) des Subwoofers dramatisch.

Ein zu kleines Volumen führt zu einer harten Luftfeder. Das treibt die Einbau-Resonanzfrequenz (Fc) nach oben – der Bass verliert jeglichen Tiefgang, klingt trocken und neigt bei Frequenzen um 60 Hz zu einem dröhnigen Buckel. Ein zu großes Volumen hingegen bietet der Membran nicht genügend mechanischen Halt. Der Woofer verliert seine Dämpfung, neigt bei hohen Pegeln zum unkontrollierten Taumeln und schlägt im schlimmsten Fall mechanisch an.

Die Materialauswahl: MDF vs. Multiplex (MPX)

Beim Bau eines Subwoofer-Gehäuses spielt die Biegesteifigkeit und die innere Dämpfung der Holzplatten eine fundamentale Rolle. Jede Schwingung der Gehäusewand entzieht dem Subwoofer Schalldruck und erzeugt störenden Körperschall, der das Klangbild verfärbt.

  • MDF (Mitteldichte Faserplatte): Der absolute Klassiker im Gehäusebau. MDF besitzt durch seine homogene Faserstruktur eine extrem hohe innere Dämpfung, lässt sich hervorragend fräsen und verarbeiten. Für Gehäuse bis ca. 1000 Watt RMS ist MDF in einer Materialstärke von 19 mm oder 22 mm die wirtschaftlich und akustisch beste Wahl.
  • Multiplex (Birke-MPX): Multiplex besteht aus mehreren quer verleimten Echtholzschichten. Es ist bei gleicher Materialstärke deutlich stabiler und verwindungssteifer als MDF, schluckt Vibrationen jedoch aufgrund der geringeren inneren Dämpfung etwas schlechter. Großer Vorteil: Es ist extrem widerstandsfähig und deutlich leichter als MDF – perfekt für den rauen Alltag im Kofferraum oder extreme SPL-Wettbewerbsgehäuse.

Die Schräge an der Rückwand: Platzeinsparung im Kofferraum

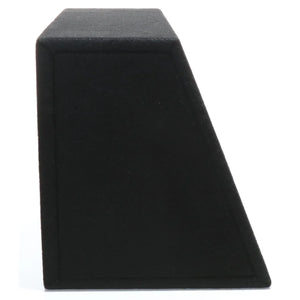

Ein Gehäuse mit einer Keilform (Trapez) ist die eleganteste Methode, um das maximale Kofferraumvolumen auszunutzen. Durch die Neigung der Rückwand schmiegt sich die Basskiste nahtlos an die Rückseite der Rücksitzbank an. Der mathematische Clou bei der Berechnung: Unser Rechner nutzt die Durchschnittstiefe, um das exakte Volumen zu ermitteln.

Achte beim handwerklichen Zuschnitt einer Trapezbox darauf, dass die Deckelplatte und die Bodenplatte mit entsprechenden Gehrungswinkeln versehen werden müssen, damit die Gehäusekanten später absolut luftdicht miteinander verleimt und verschraubt werden können. Ein unbemerkt undichtes Gehäuse zerstört die gesamte Abstimmung und führt zu pfeifenden Strömungsgeräuschen an den Leimfugen.

⚠️ VERDRÄNGUNGS-WARNUNG: Der Unterschied zwischen Brutto und Netto!
Unser Volumen-Rechner zieht die gewählte Holzstärke bereits automatisch von Deinen Außenmaßen ab. Das Ergebnis liefert Dir das reine Luftvolumen der leeren Kiste. Um Dein finales Ziel-Volumen zu erreichen, musst Du nun noch das Verdrängungsvolumen des Subwoofers (Korb und fetter Magnet schlucken meist zwischen 2 und 4 Liter) sowie das Volumen von Bassreflex-Rohren, Schächten oder internen Versteifungskreuzen dazurechnen. Baust Du ein Reflexgehäuse, muss die Kiste vom Außenmaß her also deutlich größer werden als das benötigte Netto-Volumen des Woofers.
