Stromversorgung sauber planen
Ein Kabelset muss zu Strombedarf, Material und Verlegeweg passen. Hier findest du die Unterschiede zwischen OFC und CCA, konkrete Sets aus meinem Shop und eine Checkliste für den Einbau.
OFC hat bei gleichem Querschnitt einen geringeren elektrischen Widerstand als CCA. Das ist besonders bei höheren Strömen, längeren Kabelwegen und begrenztem Platz interessant.
Für eine anspruchsvolle oder später erweiterbare Anlage ist OFC eine sinnvolle erste Wahl. Der benötigte Querschnitt hängt trotzdem von deinem konkreten Aufbau ab.
OFC-Powerkits vergleichen →CCA kann eine preisgünstigere Alternative sein. Wegen des höheren Widerstands wird für dieselbe Aufgabe häufig ein größerer Querschnitt benötigt.
Übernimm deshalb niemals einfach den berechneten OFC-Wert für ein CCA-Set. Material, Anschlüsse und Absicherung müssen zusammenpassen.
CCA-Anschlusskits vergleichen →Nutze den separaten Kabelrechner mit der tatsächlichen RMS-Leistung deiner Endstufen, dem Wirkungsgrad und der Länge des Pluskabels. Die Berechnung ist eine Planungshilfe; Verlegebedingungen, Masseweg und Absicherung müssen zusätzlich geprüft werden.
Zum KabelrechnerErgibt deine Berechnung beispielsweise 25 mm² OFC und 35 mm² CCA, ist ein 35-mm²-OFC-Set die größere Alternative, wenn kein passendes 25-mm²-Set angeboten wird. Das 35-mm²-CCA-Set entspricht dagegen direkt dem CCA-Ergebnis. Du entscheidest dich für eine Materialvariante – du brauchst nicht beide Sets.
Nie auf einen kleineren Querschnitt abrunden, nur weil er als Set angeboten wird. Prüfe außerdem die enthaltene Kabel- und Massekabellänge.
Die Four-Connect-STAGE2-Auswahl umfasst 10, 20, 35 und 50 mm². Die Sets enthalten jeweils 5,2 m Pluskabel und 0,8 m Massekabel. Wähle den Querschnitt erst nach deiner Berechnung; eine pauschale Watt-Zuordnung wäre ohne Kabellänge nicht aussagekräftig.
Four Connect
Kupfer-Powerkit mit 10 mm², 5,2 m Pluskabel und 0,8 m Massekabel.
Für einen berechneten OFC-Bedarf bis 10 mm² bei passender Kabellänge. Anschlussgrößen und Sicherung anhand deines Aufbaus prüfen.
59,00€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Four Connect
Kupfer-Powerkit mit 20 mm², 5,2 m Pluskabel und 0,8 m Massekabel.
Für einen berechneten OFC-Bedarf bis 20 mm² bei passender Kabellänge. Anschlussgrößen und Sicherung anhand deines Aufbaus prüfen.
89,00€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Four Connect

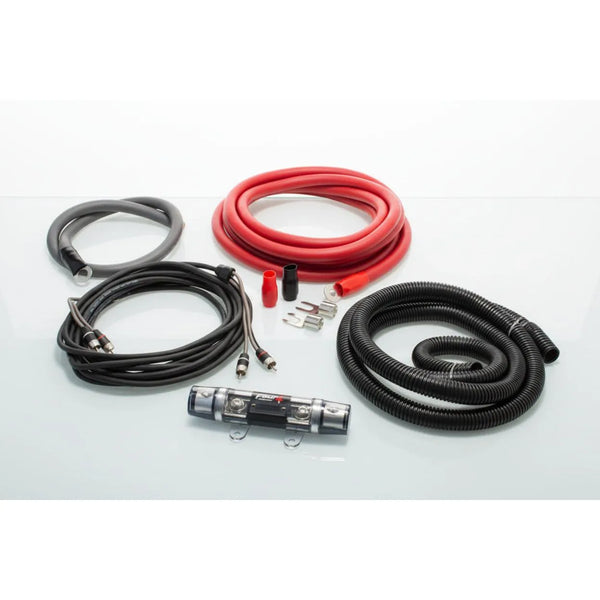

Kupfer-Powerkit mit 35 mm², 5,2 m Pluskabel und 0,8 m Massekabel.
Für einen berechneten OFC-Bedarf bis 35 mm² bei passender Kabellänge. Anschlussgrößen und Sicherung anhand deines Aufbaus prüfen.
109,00€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Four Connect

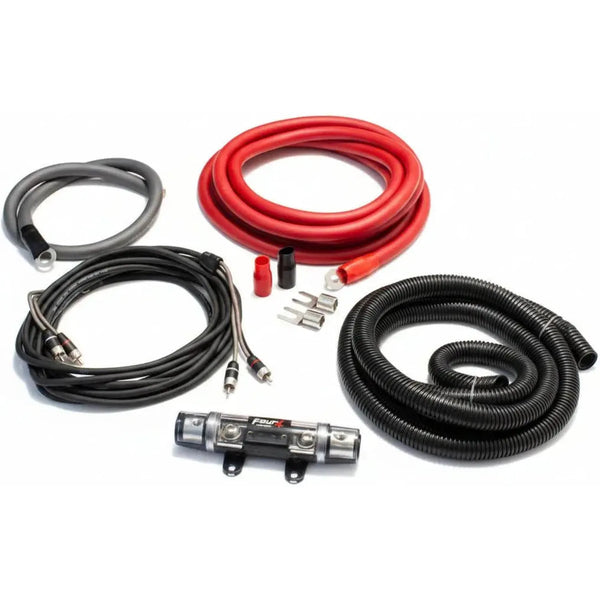

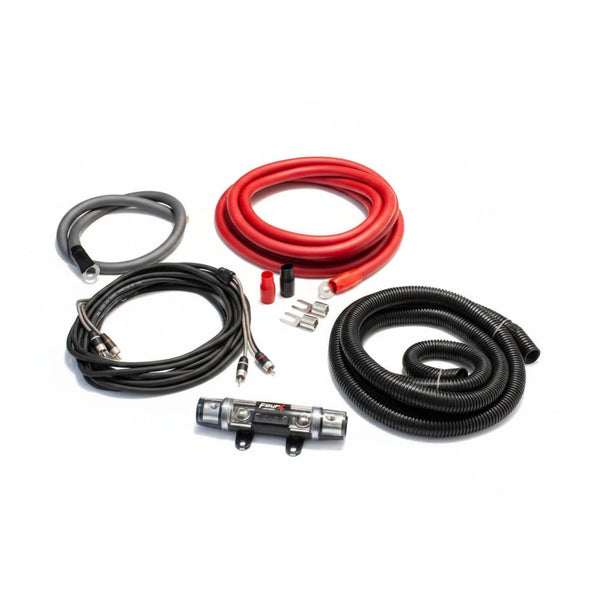

Kupfer-Powerkit mit 50 mm², 5,2 m Pluskabel und 0,8 m Massekabel.
Für einen berechneten OFC-Bedarf bis 50 mm² bei passender Kabellänge. Anschlussgrößen und Sicherung anhand deines Aufbaus prüfen.
149,00€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Die Four-Connect-STAGE1-Auswahl bietet 10, 20, 35, 50 und 70 mm². Enthalten sind jeweils 5 m Pluskabel und 1 m Massekabel. Vergleiche diese Sets mit dem CCA-Ergebnis deiner Berechnung.
Four Connect

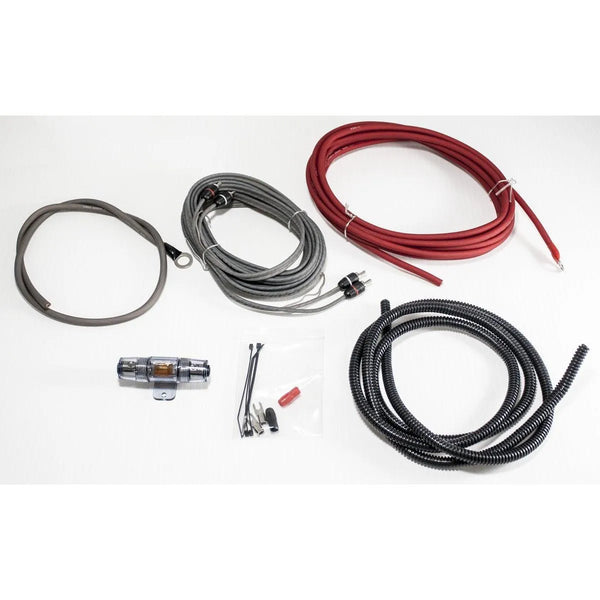

Anschlusskit mit 10 mm² CCA, 5 m Pluskabel und 1 m Massekabel.
Für einen berechneten CCA-Bedarf bis 10 mm² bei passender Kabellänge. Kein gleichwertiger Ersatz für 10 mm² OFC.
34,90€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Four Connect

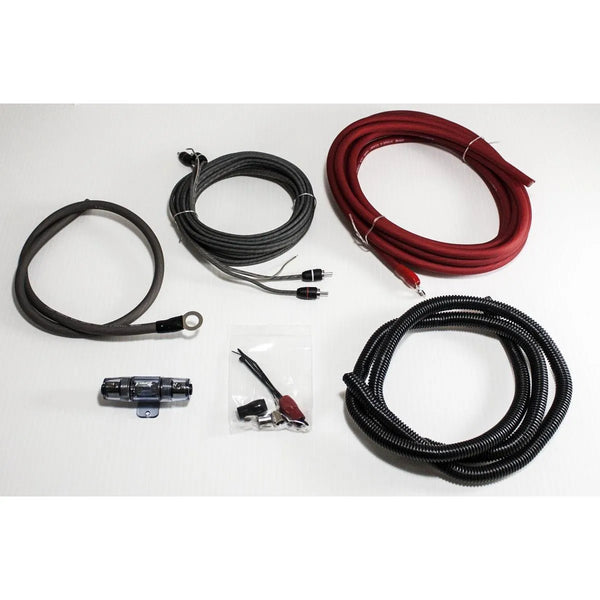

Anschlusskit mit 20 mm² CCA, 5 m Pluskabel und 1 m Massekabel.
Für einen berechneten CCA-Bedarf bis 20 mm² bei passender Kabellänge. Kein gleichwertiger Ersatz für 20 mm² OFC.
44,90€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Four Connect

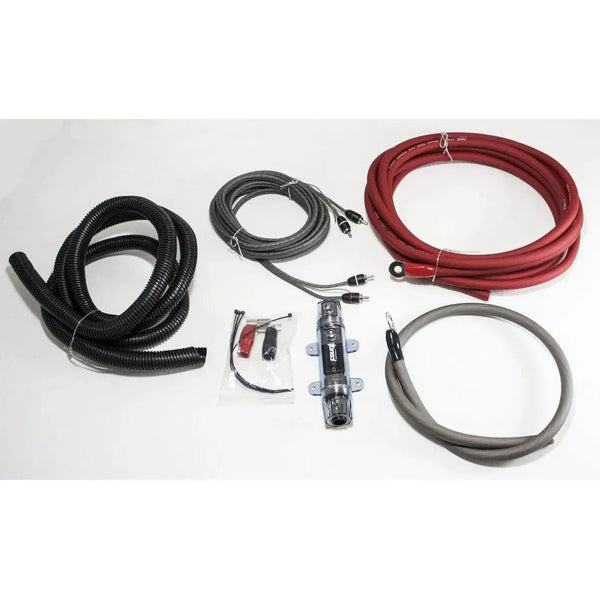

Anschlusskit mit 35 mm² CCA, 5 m Pluskabel und 1 m Massekabel.
Für einen berechneten CCA-Bedarf bis 35 mm² bei passender Kabellänge. Kein gleichwertiger Ersatz für 35 mm² OFC.
69,00€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Four Connect

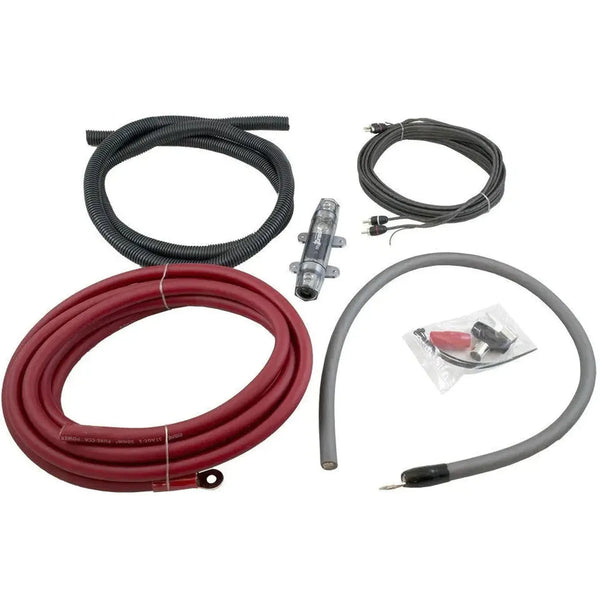

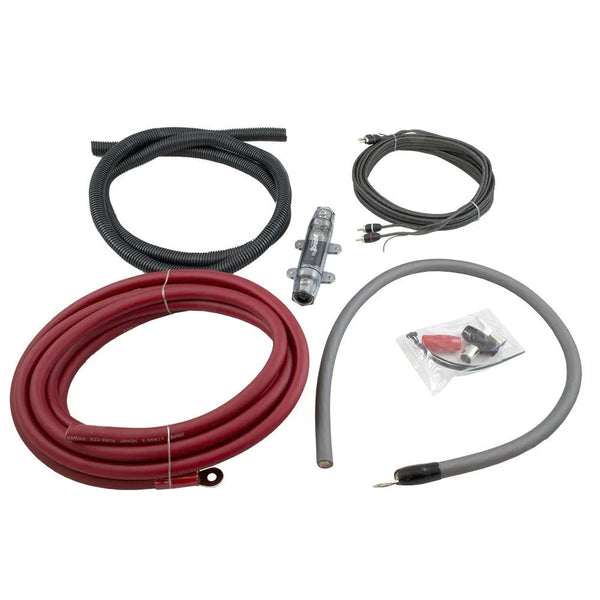

Anschlusskit mit 50 mm² CCA, 5 m Pluskabel und 1 m Massekabel.
Für einen berechneten CCA-Bedarf bis 50 mm² bei passender Kabellänge. Kein gleichwertiger Ersatz für 50 mm² OFC.
89,00€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Four Connect

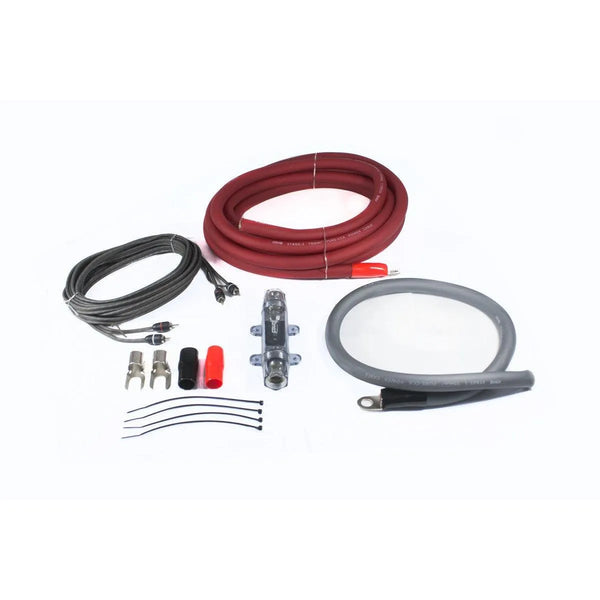

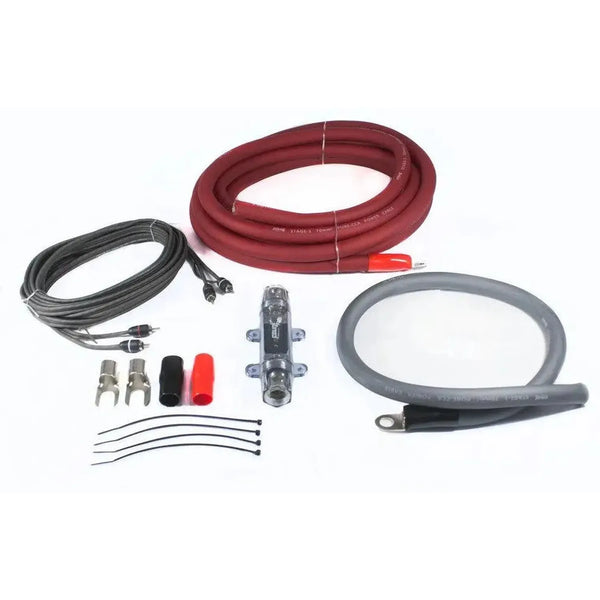

Anschlusskit mit 70 mm² CCA, 5 m Pluskabel und 1 m Massekabel.
Für einen berechneten CCA-Bedarf bis 70 mm² bei passender Kabellänge. Kein gleichwertiger Ersatz für 70 mm² OFC.
119,00€
Inkl. MwSt., zzgl. Versand.
Bestellbar · Lieferzeit auf der Produktseite
Plus- und Masseleitung versorgen die Endstufe. Hier zählen Querschnitt, Leitermaterial, Länge, geeignete Anschlüsse und Absicherung.
Cinch überträgt das Audiosignal, Remote das Einschaltsignal. Plane die benötigte Kanalzahl und die Länge vom Radio oder DSP bis zu den Endstufen.
Diese verbindet Endstufe und Lautsprecher. Dimensionierung und Anschluss passen zur Kabellänge, Leistung und Last – der Stromkabelrechner ist dafür nicht gedacht.
Ein größerer Leiterquerschnitt unterschreitet den errechneten Mindestwert nicht. Prüfe trotzdem Anschlussgrößen, Verlegung und Absicherung. Ein dickeres Set allein garantiert noch keinen korrekt geplanten Einbau.
Die berechneten Querschnittsstufen und die angebotenen Setgrößen sind nicht identisch. Bei einer Lücke wählst du eine passende größere Größe oder lässt eine individuelle Verkabelung zusammenstellen.
Dann ist das Set nicht ohne Ergänzung für deinen Einbau geeignet. Plane die Masseleitung separat in passender Ausführung und kläre den vollständigen Strompfad.
Nenne mir Fahrzeug, Endstufenmodelle, RMS-Leistung bei deiner Anschlussimpedanz, gemessene Plus- und Massekabellänge und die vorhandene Stromversorgung. Damit können wir die Auswahl sinnvoll eingrenzen.
