Audio System R10 FA EVO

Audio System R10 FA EVO – Free-Air-Sub für den Kofferraum ohne Gehäuse

Der Audio System R10 FA EVO ist ein 10-Zoll-Subwoofer, der speziell für den Free-Air-Betrieb ausgelegt wurde – also für den Einbau direkt in die Hutablage oder Rücksitzbank, ohne dass ein dediziertes Gehäuse nötig ist. Mit 300 Watt RMS, einem 64-mm-Schwingspulenträger aus Aluminium und einem Xmax von ±22 mm bringt der R10 FA EVO genug Substanz mit, um in SQ-orientierten Setups ernsthaft mitzuspielen. Wer den Kofferraum freihalten will, aber auf soliden Tiefbass nicht verzichten möchte, sollte sich diesen Sub genauer ansehen.

Technische Highlights des R10 FA EVO

• Free-Air-Auslegung mit hohem Qts: Der Gesamtgütefaktor von 0,65 und das Äquivalentvolumen von 19,8 Litern zeigen, dass dieser Sub für offene oder sehr große Gehäuse (ab ca. 200 Litern geschlossen) optimiert ist. Der Kofferraum als akustischer Raum dient hier als „Gehäuse" – das spart Platz und Gewicht.
• 64-mm-Schwingspule auf Aluminiumträger: Eine größere Schwingspule überträgt Wärme besser an den Magneten und erhöht die thermische Belastbarkeit. Zusammen mit der 300-Watt-RMS-Angabe ist das kein Marketingwert, der sofort in die Knie geht.
• ±22 mm linearer Hub (Xmax): Für einen Free-Air-Sub ist das ein ordentlicher Wert. Gerade bei tiefen Frequenzen ohne Gehäuserückdruck braucht der Treiber ausreichend linearen Kolbenhub – der R10 FA EVO ist hier gut aufgestellt.

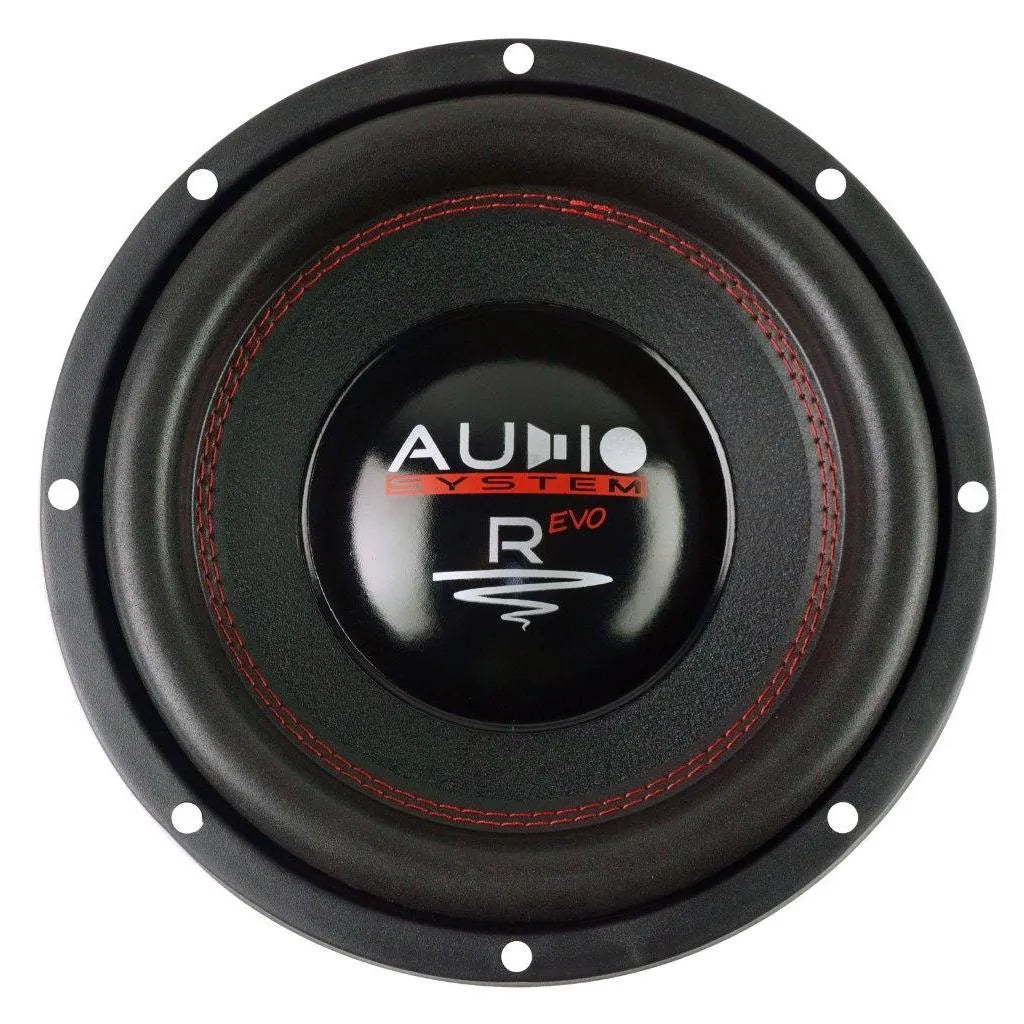

• HPPC-Membran (High Pressed Paper Cone) mit verstärkter Staubschutzkappe: Presspapierkegel bieten bei sorgfältiger Verarbeitung ein gutes Verhältnis aus Steifigkeit und Dämpfungseigenschaften – klanglich näher an SQ als an Pegel-Exzessen.
• Connex-Spider aus PPTA: Das eingewebte Litzendesign reduziert mechanischen Stress an den Anschlusspunkten, was die Langlebigkeit bei dauerhaftem Betrieb erhöht – besonders relevant, wenn der Sub täglich mit ordentlich Pegel bewegt wird.

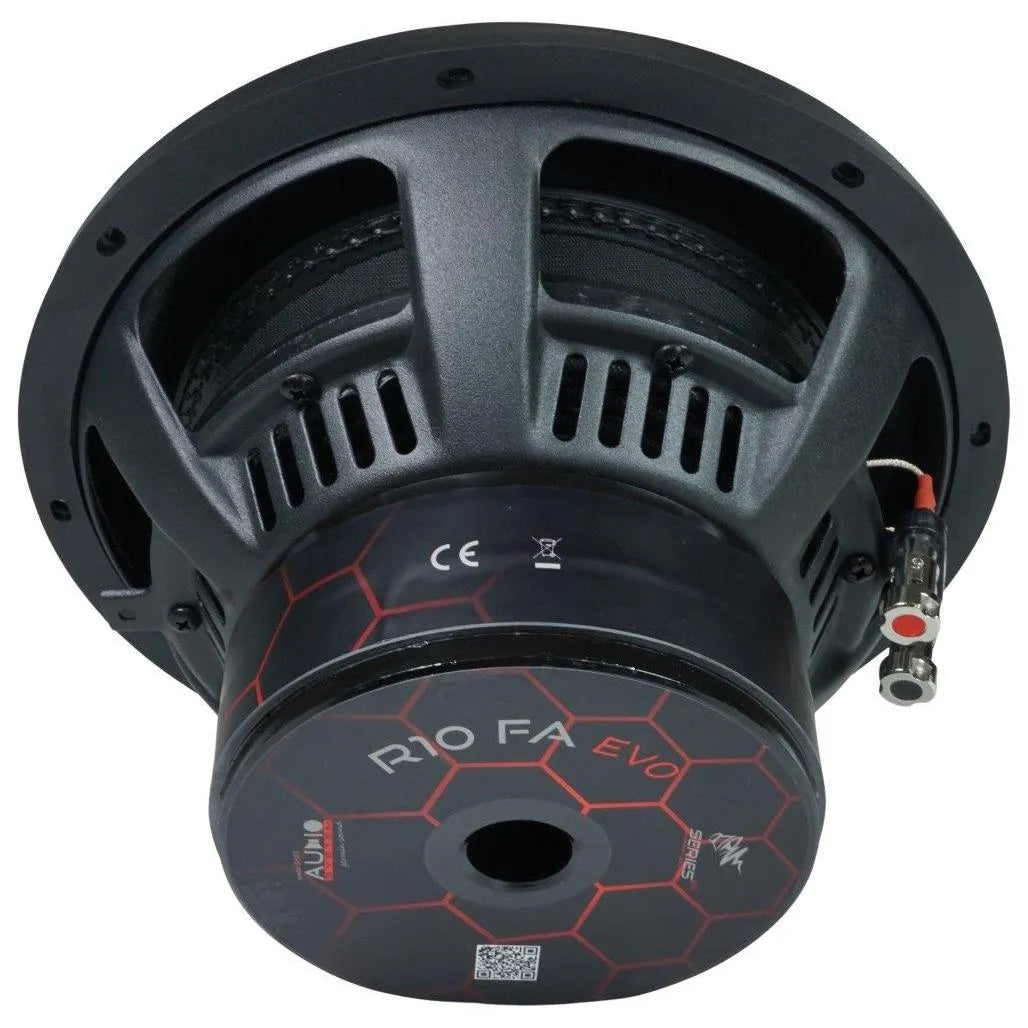

• HEM-Magnet mit Polkernbohrung und Belüftungssystem: Der High Efficient Magnet sorgt für einen Kraftfaktor (Bl) von 15 Tm – für einen 10-Zöller ein gesunder Wert, der Kontrolle und Antritt begünstigt. Die Polkernbohrung unterstützt zusätzlich die Kühlung der Schwingspule im Betrieb.

Technische Daten des R10 FA EVO im Überblick

• Nennleistung (RMS): 300 Watt
• Musikleistung: 450 Watt
• Impedanz: 4 Ohm
• Gleichstromwiderstand (Re): 3,3 Ohm
• Schwingspulendurchmesser: 64 mm
• Linearer Hub (Xmax): ±22 mm
• Resonanzfrequenz (Fs): 38 Hz
• Gesamtgüte (Qts): 0,65
• Mechanische Güte (Qms): 7,47
• Elektrische Güte (Qes): 0,70
• Effektive Membranfläche (Sd): 330 cm²
• Äquivalentvolumen (Vas): 19,8 Liter
• Kraftfaktor (Bl): 15 Tm
• Bewegte Masse (Mms): 200 g
• Kennschalldruck (SPL): 85 dB (2,83 V / 1 m)
• Frequenzbereich: 25–120 Hz
• Außendurchmesser: 262 mm
• Einbauöffnung: 232 mm
• Einbautiefe (gesamt): 140 mm
• Einbautiefe (Korb): 124 mm
• Magnetdurchmesser: 140 mm
• Gehäuseempfehlung (geschlossen): ca. 200 Liter (Free-Air / Kofferraum)
• Gehäuseempfehlung (Bassreflex): ca. 40 Liter, abgestimmt auf 40 Hz
• Gewicht: 5,5 kg
• Korbmaterial: Stahl
• Membranmaterial: KPC-Presspapierkegel
• Sicke: Elasthan

Einsatzbereich & Kompatibilität mit dem R10 FA EVO

Der R10 FA EVO macht am meisten Sinn in Fahrzeugen, bei denen der Kofferraum nicht vollständig verbaut werden soll – klassisch: Limousinen und Kombis mit durchgehender Hutablage oder einer Rücksitzbank mit abnehmbaren Mittelarmlehnen. Typische Einbauorte sind die Originalöffnungen in der Hutablage oder eine entsprechend ausgeschnittene MDF-Befestigungsplatte als Träger. Da der Sub für große Gehäusevolumina ausgelegt ist, profitiert er hier direkt vom Kofferraumvolumen des Fahrzeugs. Wer dennoch ein kleines Bassreflexgehäuse plant, sollte die empfohlenen 40 Liter mit 40-Hz-Abstimmung genau einhalten – das ist keine Faustformel, sondern ein berechneter Richtwert aus dem Datenblatt. Als Verstärker passt eine kompakte Mono-Endstufe mit 300–500 Watt an 4 Ohm, z. B. aus dem Four-Connect- oder AI-Sonic-Sortiment. Ein DSP im Signalweg hilft dabei, den Frequenzgang im Fahrzeug gezielt anzupassen – gerade beim Free-Air-Betrieb, wo Raumresonanzen stärker ins Spiel kommen, ist das keine Spielerei, sondern sinnvolle Praxis.

Worauf du beim Einbau des R10 FA EVO achten solltest

• Einbautiefe realistisch prüfen: Die Gesamteinbautiefe beträgt 140 mm – das ist der Wert, der zählt, wenn es um Platzkonflikte mit dem Kofferraumboden geht. Die 124 mm beziehen sich nur auf den Korb, nicht auf den Magneten darunter. Messen vor dem Bohren.
• Freiluft braucht Entkopplung: Beim Free-Air-Einbau schwingt die gesamte Hutablage oder Trägerplatte mit, wenn sie nicht sauber gedämmt ist. Eine sorgfältige Entkopplung der Einbaufläche (z. B. mit Butyl oder Schaumstoffdichtring) ist kein optionaler Schritt, sondern Voraussetzung für einen sauberen Bassklang.
• Polarität checken: Bei Free-Air-Betrieb ist die Phasenlage zwischen Subwoofer und den restlichen Lautsprechern besonders kritisch. Phasenversatz vernichtet hier im Übergangsbereich Energie, die man nie zurückbekommt. Mit DSP und Messmikrofon kurz ausmessen – das macht den größten Unterschied im Ergebnis.
• Kabelquerschnitt nicht unterschätzen: Für 300 Watt RMS an 4 Ohm sollten Lautsprecherkabel ab 4 mm² verwendet werden. Dünne Querschnitte führen zu Spannungsabfall und reduzierter Leistung – besonders bei langen Kabellaufwegen durch die Karosserie.

Der Audio System R10 FA EVO ist ein solider, ehrlich ausgelegter Free-Air-Subwoofer, der seinen Schwerpunkt klar im SQ-Bereich hat – er spielt präzise und kontrolliert, kein Lautstärke-Wettbewerb. Wer ein sauberes Basskonzept ohne Gehäusebau sucht und bereit ist, beim Einbau sorgfältig zu arbeiten, bekommt hier einen langlebigen Treiber, der seinen Preis verdient.
