Audio System CARBON10 EVO

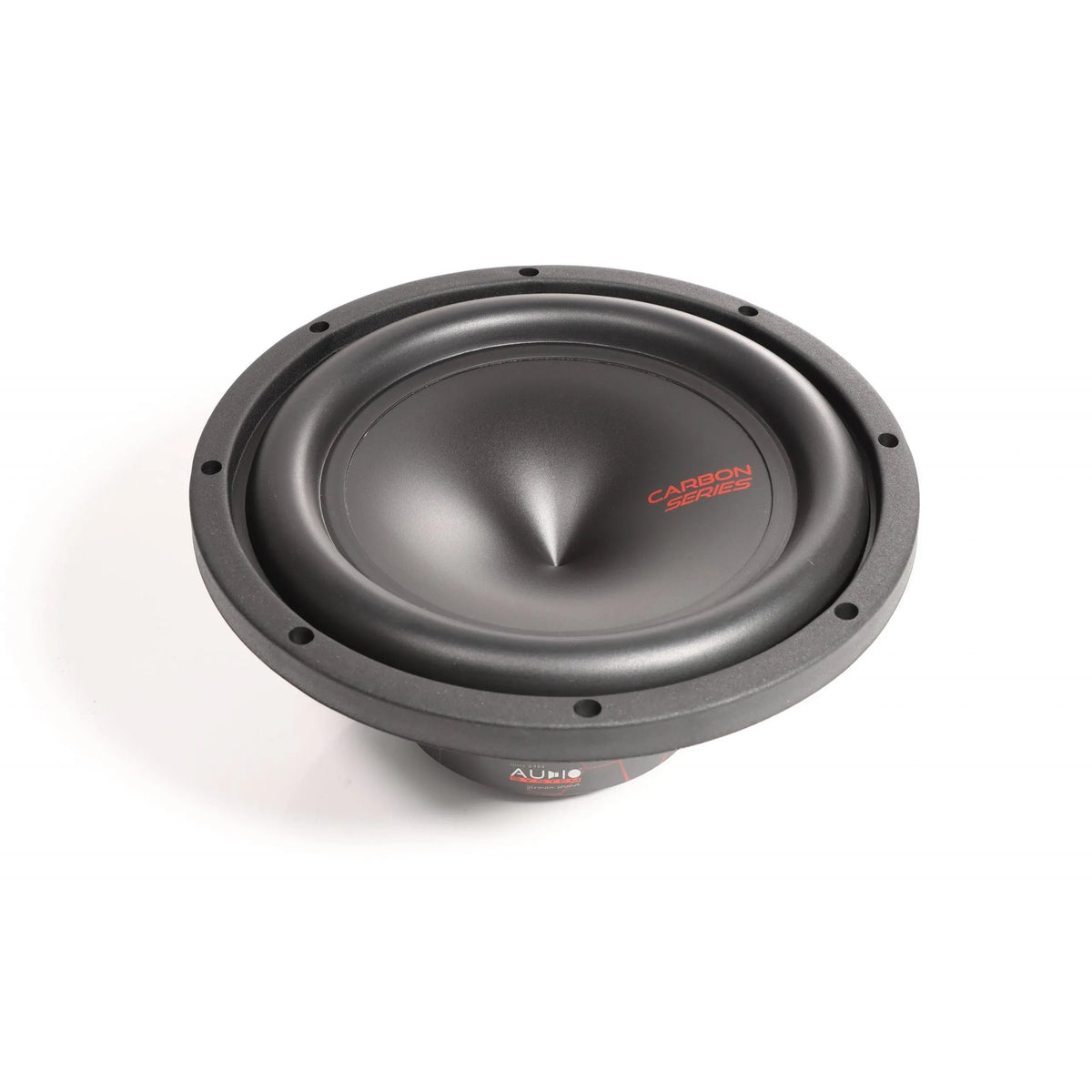

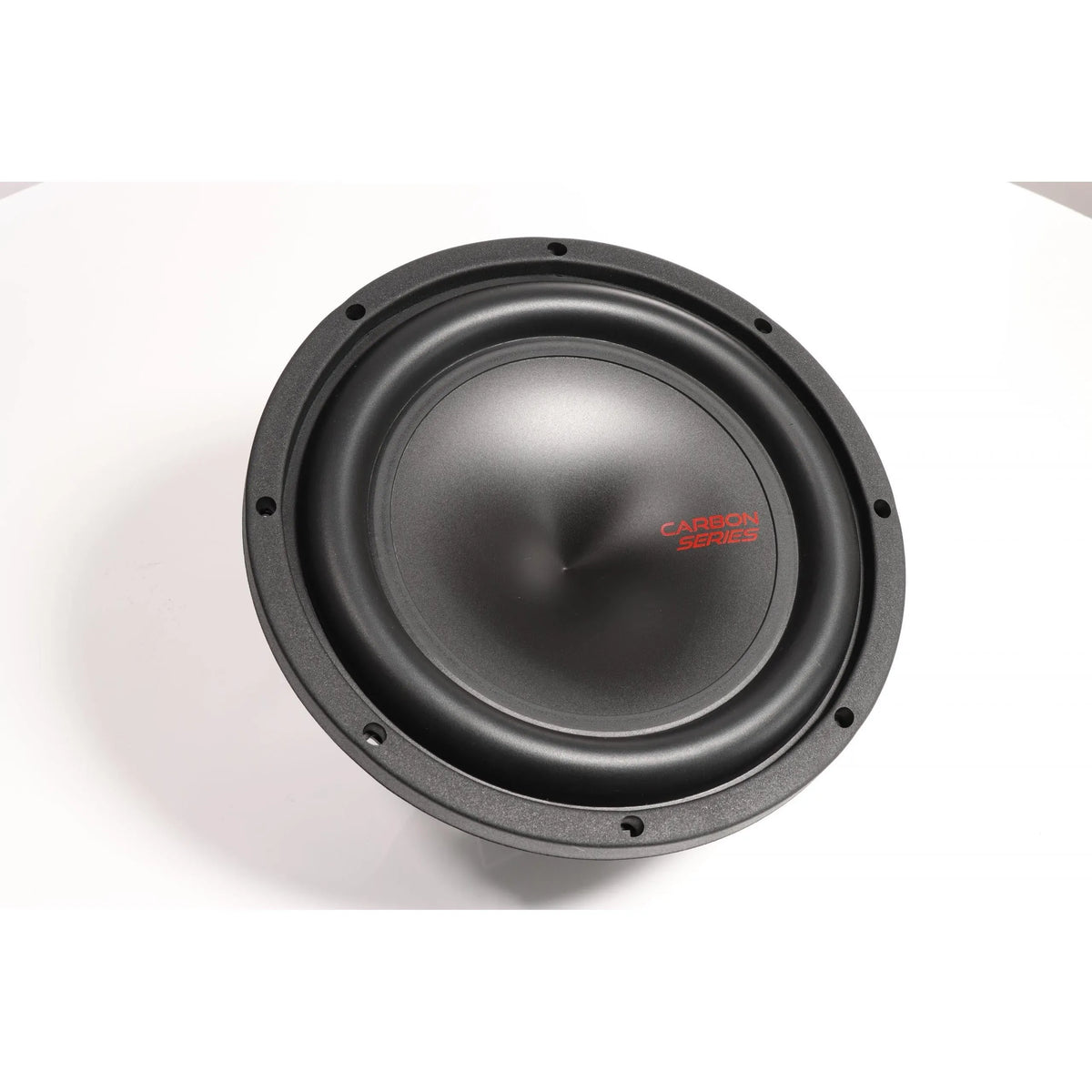

Audio System CARBON10 EVO – kompakter 10-Zoll-Subwoofer mit solidem SQ-Fundament

Der Audio System CARBON10 EVO ist ein 250-mm-Subwoofer aus der Carbon-Serie, der auf Effizienz und Alltagstauglichkeit ausgelegt ist – kein SPL-Extremwoofer, aber ein sauber konstruierter Bass-Baustein für Setups, bei denen Platzmangel und Klangqualität gleichzeitig eine Rolle spielen. Mit einer Resonanzfrequenz von 33 Hz und einer Gehäuseempfehlung ab 18 Litern passt er gut in Fahrzeuge, in denen ein 12-Zöller schlicht nicht reinpasst. Ich würde ihn in einem kompakten Kombi oder einem Kleinwagen-Setup einsetzen, wo es auf kontrollierten, präzisen Bass ankommt – nicht auf maximalen Pegel.

Technische Highlights des CARBON10 EVO

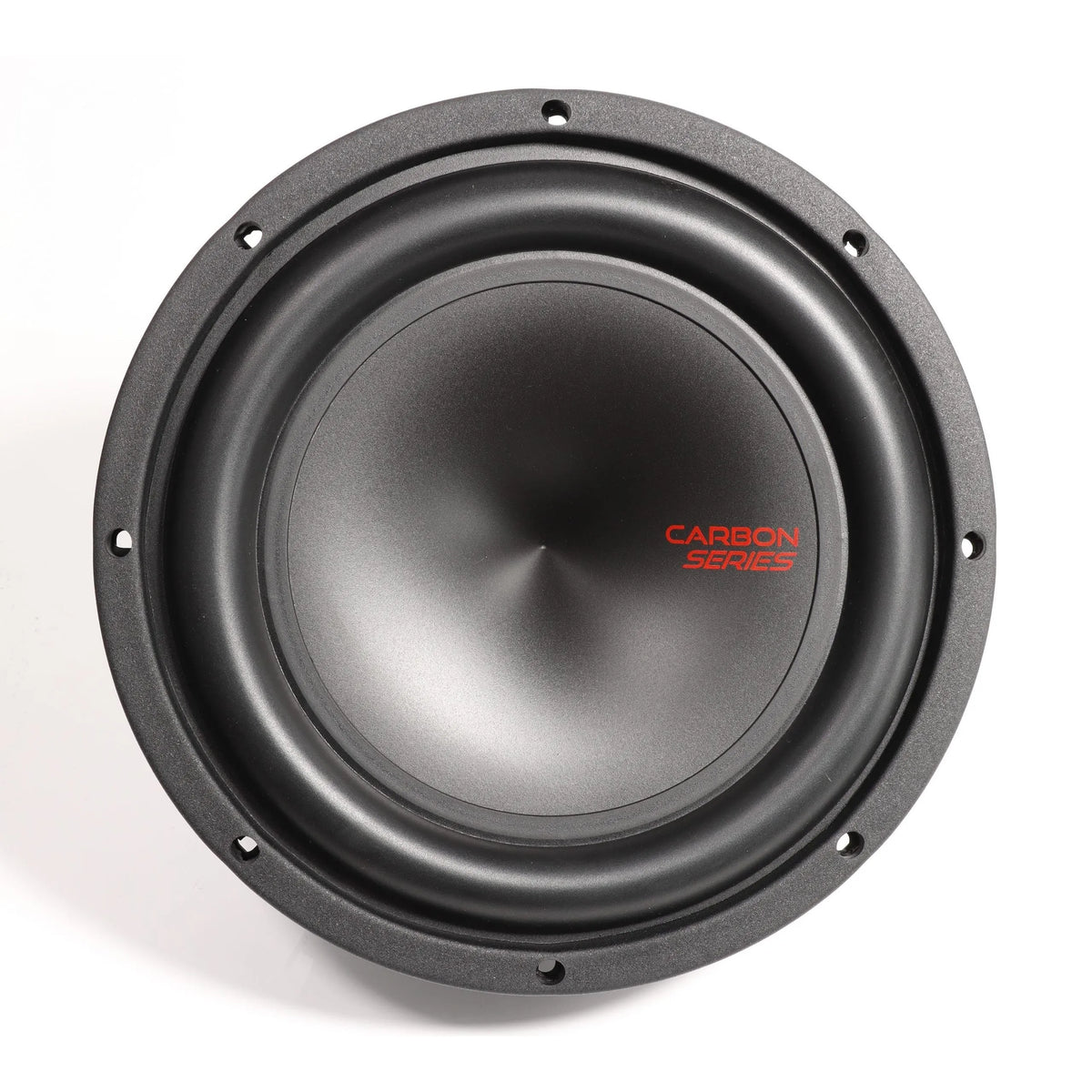

• HPPC-Membran (High Pressed Paper Cone): Hochverdichteter Papierkonus mit verstärkter Staubschutzkappe – das sorgt für eine steife, resonanzarme Membran, die auch bei höheren Pegeln kontrolliert bleibt und dem typischen Papierton-Charakter für SQ-Anwendungen entgegenkommt.
• PPTA Connex Spider: Eine Spinne aus hochwertigem Verbundmaterial, die auf Langlebigkeit und präzise Rückstellkraft ausgelegt ist – relevant für den linearen Betrieb über viele Betriebsstunden hinweg, ohne dass die Zentrierung nachgibt.
• Vielfaches Belüftungssystem inkl. Polkernbohrung: Die Kombination aus Polkernbohrung und mehrfacher Motorbelüftung hält die Schwingspule thermisch kühler – das verlängert die Belastbarkeit im Dauerbetrieb und schützt die Schwingspule bei längeren Sessions auf mittlerem Pegel.
• LLE (Long Life Edge): Die Sicke ist auf Langlebigkeit ausgelegt – gerade in Fahrzeugen mit wechselnden Temperaturen (Sommer/Winter) ein relevanter Faktor, da billige Sicken dort schneller spröde werden oder ausleiern.
• Doppelschwingspule (D2) mit 51 mm Durchmesser: Die Dual-2-Ohm-Ausführung erlaubt flexible Impedanzkonfiguration – entweder 1 Ohm (parallel) oder 4 Ohm (seriell) am Verstärker, womit sich der Woofer an viele gängige Endstufen anpassen lässt.
• Linearer Hub von ±14 mm Xmax: Für einen 10-Zöller ein ordentlicher Wert, der bei sauber abgestimmten Gehäusevolumina (18–23 l geschlossen, 28 l Bassreflex) kontrollierte Tiefbasswiedergabe ab ca. 30 Hz ermöglicht, ohne den mechanischen Grenzbereich zu stressen.

Technische Daten im Überblick – CARBON10 EVO

• Außendurchmesser: 261 mm
• Einbauöffnung: 227 mm
• Einbautiefe: 114 mm
• Gesamthöhe: 131 mm
• Gewicht: 4 kg
• RMS-Belastbarkeit: 250 W
• Schwingspule: Dual 2 Ohm (D2), 51 mm Durchmesser
• Xmax (linear): ±14 mm
• Resonanzfrequenz (Fs): 33 Hz
• Gesamtgüte (Qts): 0,39
• Äquivalentvolumen (Vas): 28,17 l
• Effektive Membranfläche (Sd): 314 cm²
• Bewegte Masse (Mms): 90,77 g
• Kraftfaktor (BL): 9,85 Tm
• Kennschalldruck (2,83 V / 1 m): 85,5 dB
• Frequenzbereich: 30–400 Hz
• Gehäuseempfehlung geschlossen: 18–23 l
• Gehäuseempfehlung Bassreflex: 28 l

Einsatzbereich & Kompatibilität des CARBON10 EVO

Der CARBON10 EVO richtet sich an Fahrzeuge, in denen der Kofferraum knapp ist – kompakte SUVs, Kombis der Kompaktklasse oder Fahrzeuge mit Ersatzrad-Mulde, wo ein 12- oder 13-Zöller schon von der Einbautiefe her scheitert. Mit 114 mm Einbautiefe und einem Einbauvolumen ab 18 Litern lässt er sich in viele schlankere Gehäuse- oder Gehäuselösungen integrieren. Der Qts-Wert von 0,39 macht ihn gleichermaßen für geschlossene wie Bassreflex-Gehäuse geeignet – letzteres bringt mehr Tiefgang und Wirkungsgrad, ersteres mehr Kontrolle. Als Endstufe empfehlen sich Modelle mit 250–400 W RMS an der jeweiligen Impedanz (1 oder 4 Ohm je nach Verdrahtung). Wer einen DSP im System hat, kann den Sub sauber einmessen und sinnvoll in ein Frontbühne-Setup integrieren – etwa mit einem 2-Wege-Komponenten-Set als Ergänzung. Kombinierbar mit Audio-System-eigenen Endstufen oder anderen namhaften Marken des Sortiments.

Worauf du beim Einbau des CARBON10 EVO achten solltest

• Kabelquerschnitt nicht unterschätzen: Für 250 W RMS am Verstärker mindestens 10 mm² für die Stromversorgung vorsehen – dünnere Querschnitte bremsen die Leistung und können bei langen Verlegungen zu Spannungsabfall führen.
• Gehäusevolumen einhalten: Bei Bassreflex unbedingt die empfohlenen 28 l netto beachten. Zu kleine Gehäuse verschieben den Tuning-Punkt nach oben und klingen anschließend dünn und unnatürlich – hier lieber einmal nachmessen, bevor das Holz verleimt ist.
• Impedanzverdrahtung vorab festlegen: D2-Schwingspulen bieten Flexibilität, aber die Wahl zwischen 1 Ohm und 4 Ohm muss zur Endstufe passen – nicht jeder Verstärker ist 1-Ohm-stabil. Im Zweifel auf 4 Ohm (seriell) gehen und dafür eine stabile Endstufe nutzen.
• Einbautiefe prüfen inklusive Kabelabgang: Die 114 mm gelten für den Woofer selbst – dazu kommen noch der Platzbedarf für die Anschlusskabel und ggf. die Gehäusewandstärke. Gerade bei flachen Eigenbaulösungen lieber 10–15 mm Puffer einplanen.

Der Audio System CARBON10 EVO ist kein Woofer für Leute, die maximalen SPL-Pegel aus einem 10-Zöller pressen wollen – dafür ist er schlicht nicht konzipiert. Wer aber einen ordentlich verarbeiteten, thermisch gutmütig abgesicherten Sub für ein alltagstaugliches SQ-Setup sucht und mit dem Platzangebot haushalten muss, bekommt hier einen soliden Baustein, der lange hält und gut klingt, wenn er sauber abgestimmt ist.
