Audio System CARBON06 EVO

Audio System CARBON06 EVO – kompakter 6,5-Zoll-Subwoofer für enge Einbausituationen

Der Audio System CARBON06 EVO ist ein 165-mm-Subwoofer, der speziell für Fahrzeuge konzipiert wurde, in denen ein großes Gehäuse schlicht keinen Platz hat. Mit einer Einbautiefe von gerade mal 100 mm und einem Gehäusevolumen ab 7 Litern lässt er sich selbst in kompakten Hatchbacks oder im Kofferraum eines Sedans ohne große Umbaumaßnahmen integrieren. Wer ein sauberes SQ-orientiertes Bassfundament sucht und dabei auf Effizienz achtet, ist hier richtig – kein SPL-Monster, aber ein solide ausgelegter Sub für den Alltag.

Technische Highlights des CARBON06 EVO

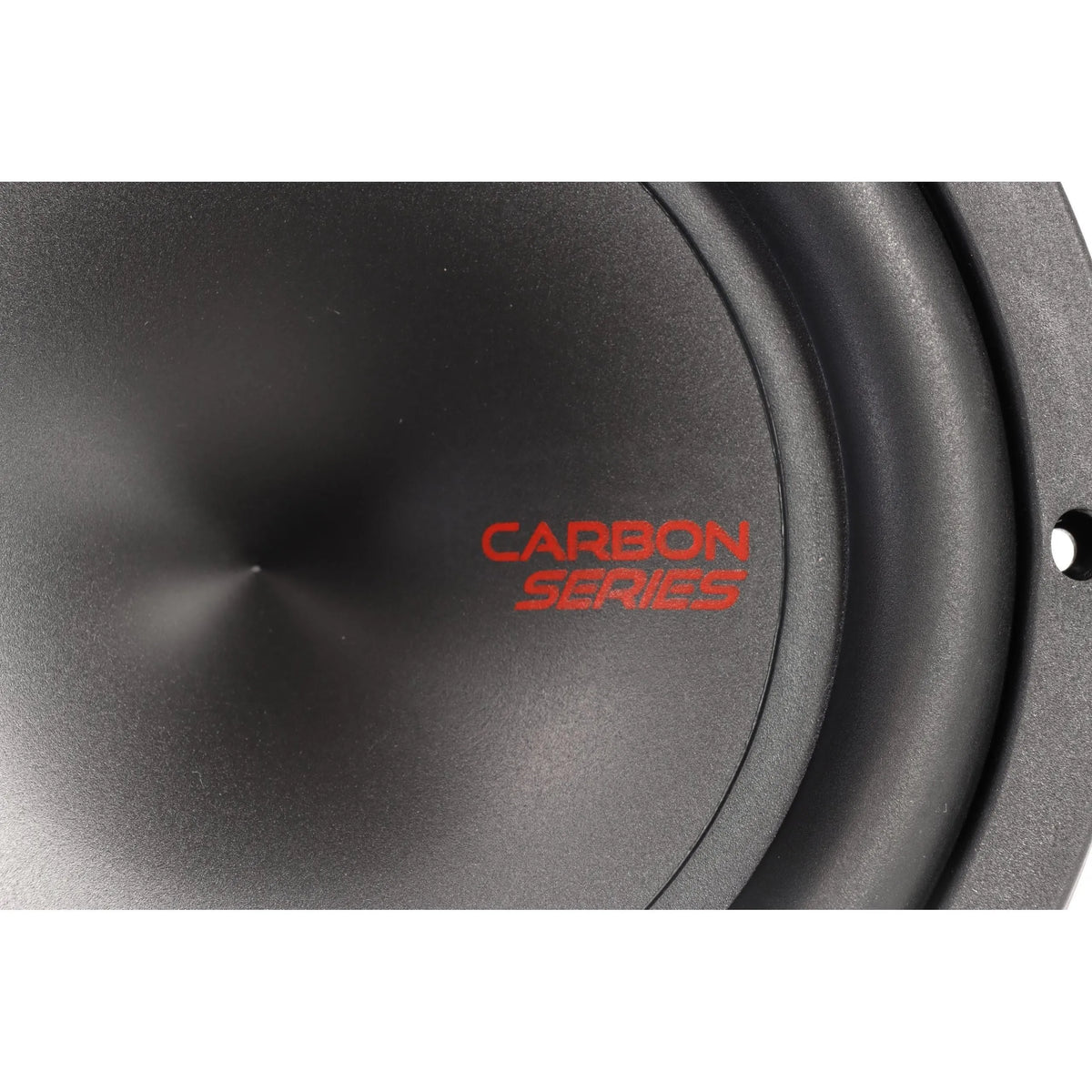

• HPPC-Membran (High Pressed Paper Cone): Hochverdichteter Papierkonus mit guter Steifigkeit-zu-Gewicht-Relation. Das hält die Membranresonanz in kontrollierten Grenzen und kommt dem Impulsverhalten zugute – relevant für knackigen, nicht matschigen Bass.
• PPTA Connex Spider: Der Zentrierspinnenaufhängung-Compound sorgt für eine definierte Rückstellung des Schwingspulensystems. Langzeithaltbarkeit und Linearität im Hub profitieren davon direkt.

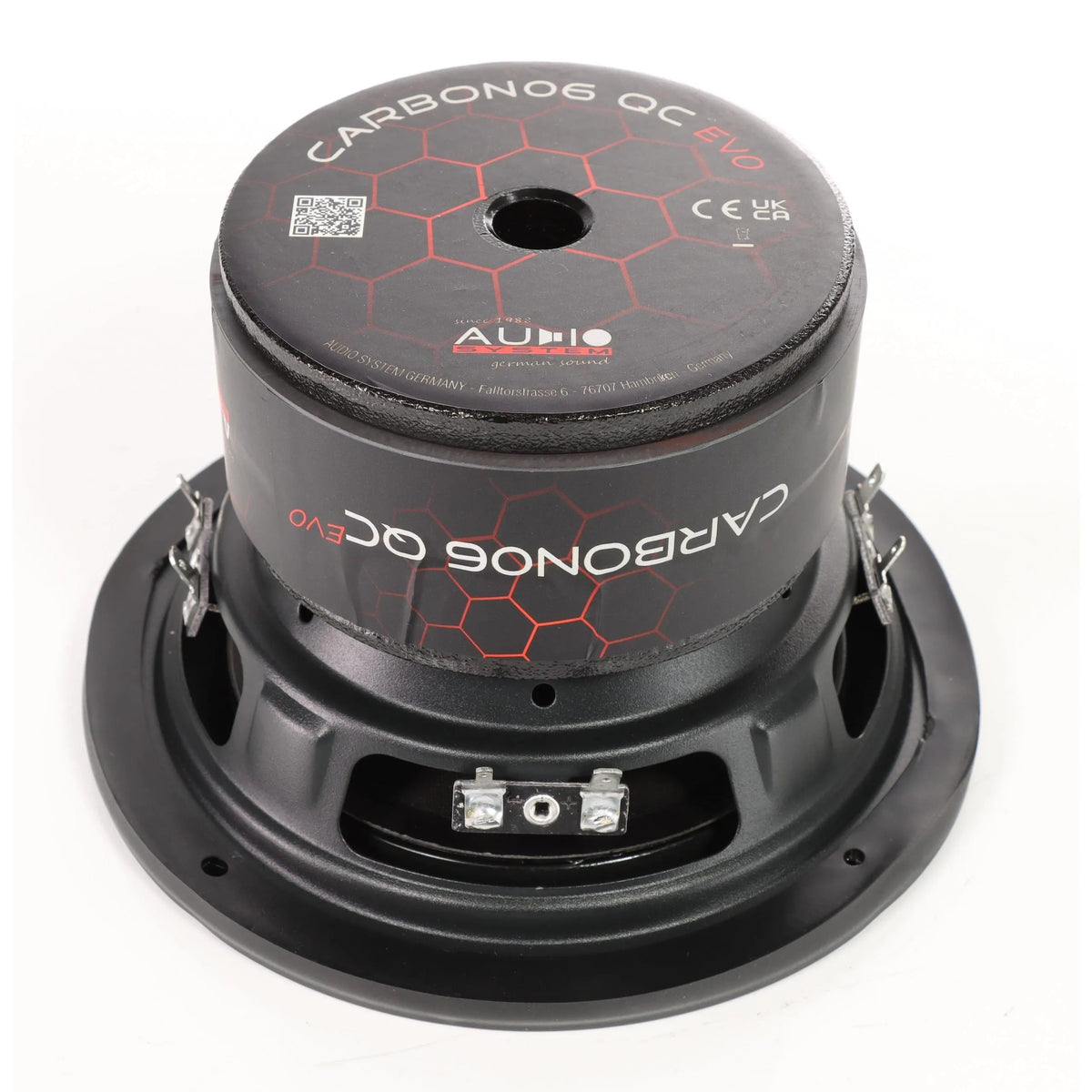

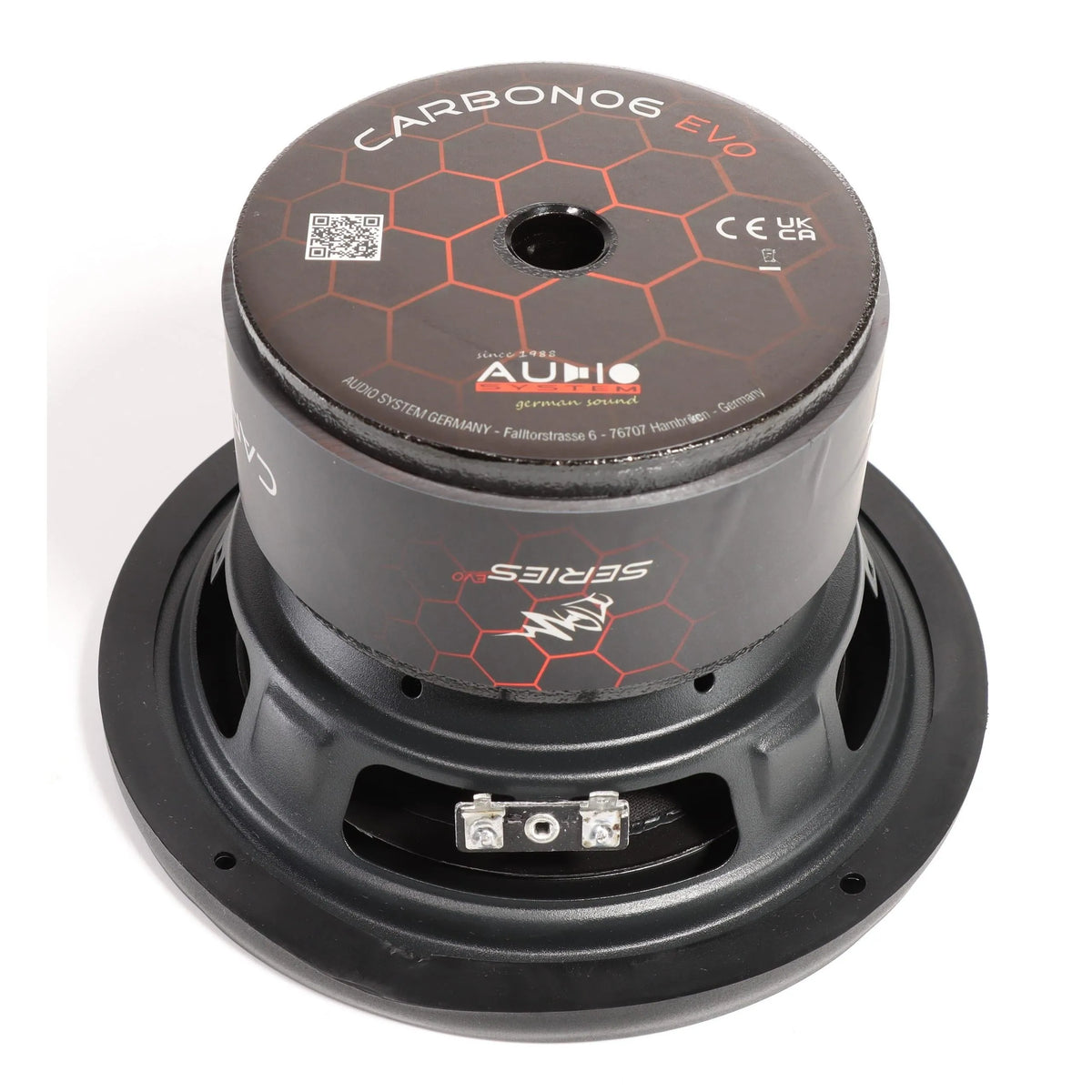

• Polkernbohrung: Verbessert die Wärmeabfuhr aus der Schwingspule, was bei längerem Betrieb die thermische Kompression reduziert – gerade bei einem 160-W-RMS-Sub in kleinem Gehäuse kein unwichtiges Detail.
• LLE (Long Life Edge): Die Sicke ist auf Langlebigkeit ausgelegt, was bei einem Subwoofer mit vergleichsweise kleinem Hub (±10 mm Xmax) Sinn ergibt – das System ist nicht auf maximalen Hub getrimmt, sondern auf Dauerbetriebsstabilität.

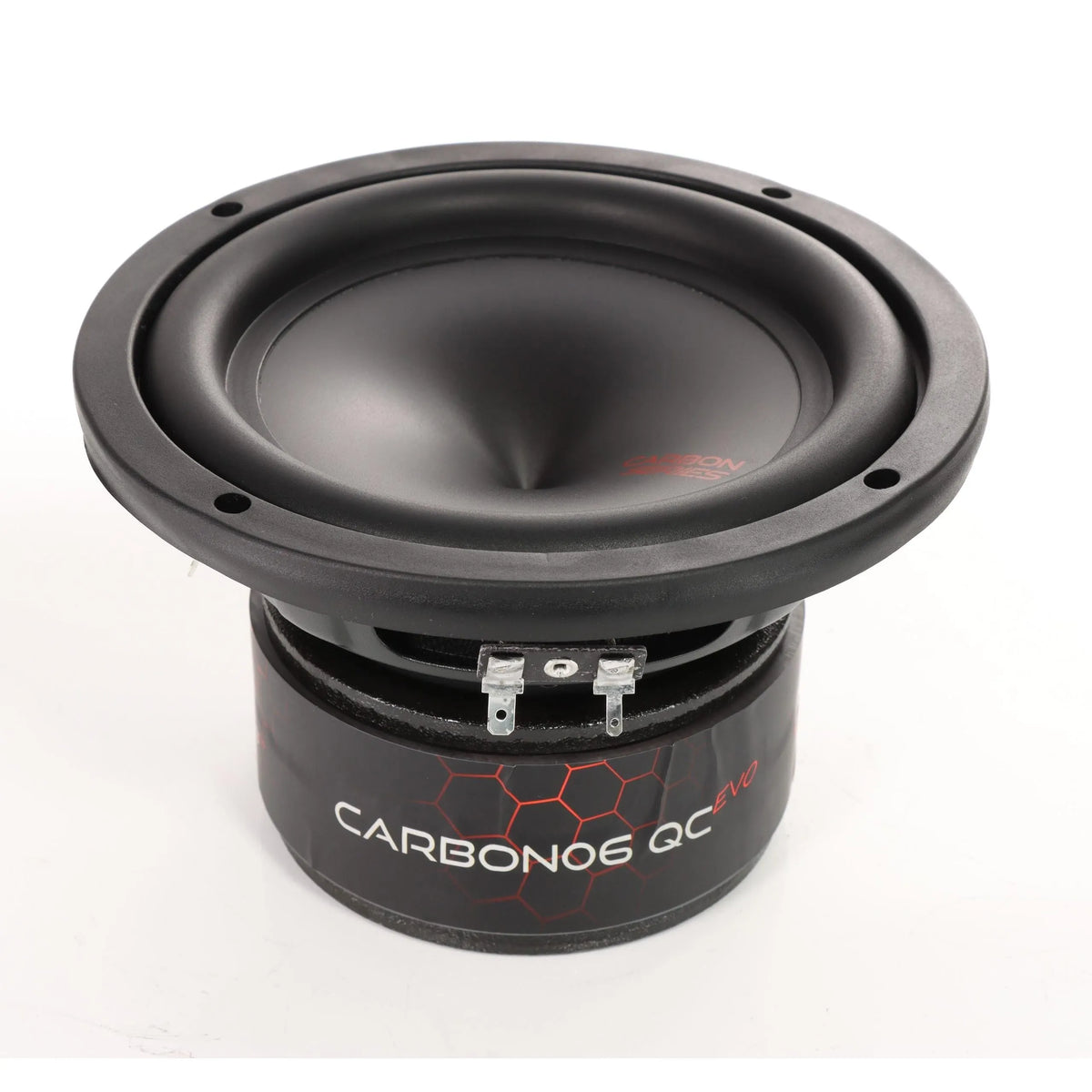

• Zwei Impedanzvarianten (D2 und Q2): Die D2-Version bietet Flexibilität bei der Impedanzanpassung an die Endstufe (Parallel- oder Seriellbetrieb). Die Q2-Variante (Vierfachspule) kommt mit einem deutlich höheren Kraftfaktor BL von 6,08 Tm gegenüber 3,91 Tm bei D2 – das bedeutet eine straffere elektrische Kontrolle über die Membran und tendenziell besseres Dämpfungsverhalten.
• Kompakte Außenmaße: 171 mm Außendurchmesser und 100 mm Einbautiefe machen den CARBON06 EVO zum Kandidaten für werksnahe Einbausituationen, z. B. Reserveradmulde oder Türtiefmitteltöner-Ersatz im Extrem-Compactbereich.

Technische Daten des CARBON06 EVO im Überblick

• Nennleistung RMS: 160 W
• Nenngröße: 6,5 Zoll (165 mm)
• Schwingspulendurchmesser: 38,6 mm
• Linearer Hub (Xmax): ±10 mm
• Außendurchmesser: 171 mm
• Einbauöffnung: 145 mm
• Einbautiefe: 100 mm
• Gesamthöhe: 110 mm
• Gewicht: 3,2 kg
• Impedanzvarianten: D2 (Doppelschwingspule) / Q2 (Vierfachschwingspule)
• Resonanzfrequenz Fs (D2 / Q2): 52,5 Hz / 50,2 Hz
• Gesamtgüte Qts (D2 / Q2): 0,36 / 0,36
• Äquivalentvolumen Vas (D2 / Q2): 3,65 l / 3,74 l
• Kraftfaktor BL (D2 / Q2): 3,91 Tm / 6,08 Tm
• Kennschalldruck (2,83 V / 1 m) (D2 / Q2): 86,7 dB / 86,5 dB
• Frequenzbereich: 35–800 Hz
• Gehäuseempfehlung geschlossen: 7–10 Liter
• Gehäuseempfehlung Bassreflex: 10 Liter

Einsatzbereich & Kompatibilität mit dem CARBON06 EVO

Der CARBON06 EVO spielt seine Stärken vor allem in Fahrzeugen aus, wo Platz knapp ist: Kleinwagen, Kompaktklasse oder jedes Setup, in dem kein 30er-Sub unter den Kofferraumboden passt. Ein geschlossenes Gehäuse zwischen 7 und 10 Litern ist dabei die sauberste Wahl – das passt gut zum Qts von 0,36, der auf kontrollierte Bassreflexion oder ein straffes geschlossenes Gehäuse hindeutet. Wer lieber Bassreflex spielt: 10 Liter sind hier die klare Empfehlung, mehr sollte es nicht sein.

Verstärkerseitig reichen 160 W RMS an der passenden Impedanz problemlos aus – eine kompakte Mono-Endstufe im Bereich 150–200 W RMS (z. B. aus der Four Connect Stage2- oder Stage3-Linie) trifft es gut. Ein DSP davor schadet bei SQ-Setups nie: Tiefpassfilter sauber setzen, Subsonic-Filter aktivieren, und der CARBON06 EVO macht seinen Job ohne Überraschungen. Für reine Pegelsetups mit Fullrange-Partykeller-Anspruch ist er dagegen nicht ausgelegt.

Worauf du beim Einbau des CARBON06 EVO achten solltest

• Gehäuse luftdicht abschließen: Gerade bei geschlossenen Konstruktionen mit 7–10 Litern ist eine sorgfältige Abdichtung Pflicht. Schon kleine Leckagen ändern das Abstrahlverhalten spürbar – Dichtgummi am Rand und versiegelte Schraubenlöcher sind keine Kür.
• Subsonic-Filter nutzen: Mit einem Xmax von ±10 mm ist der CARBON06 EVO kein Hub-Spezialist. Bassreflex-Tuning sollte sauber gewählt sein, und ein Subsonic-Filter bei etwa 30–35 Hz schützt den Sub vor zu großen Auslenkungen unter der Abstimmfrequenz.
• Impedanzwahl bewusst treffen: D2 oder Q2 ist keine Geschmacksfrage – das hängt direkt von deiner Endstufe und der gewünschten Lastimpedanz ab. Kläre das vor dem Kauf, nicht beim Einbau.
• Kabelquerschnitt anpassen: Für 160 W RMS genügen 4 mm² Lautsprecherkabel auf kurzer Strecke; bei längeren Kabelwegen lieber auf 6 mm² gehen, um Verluste zu minimieren.

Der Audio System CARBON06 EVO ist ein durchdachter Kompakt-Sub für alle, die in kleinen Gehäusen ein sauberes Bassfundament aufbauen wollen – ohne Kompromisse bei der Verarbeitungsqualität. Wer auf Druckbass-Exzesse aus ist, braucht mehr Hub und mehr Volumen. Wer aber einen gepflegten, effizienten Sub für ein alltagstaugliches SQ-Setup sucht, der auch nach Jahren noch problemlos läuft, der ist hier gut aufgehoben.
