STEG QK3

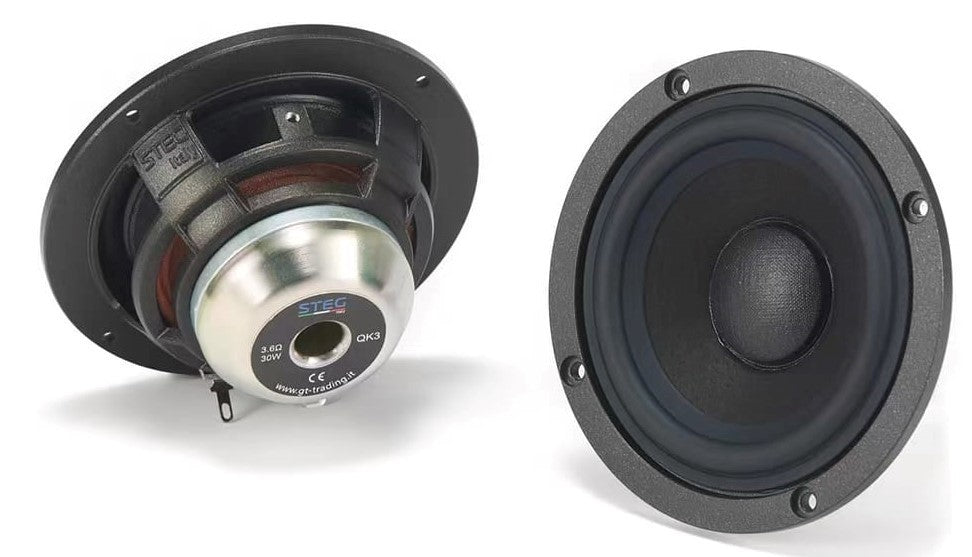

Steg QK3 – kompakter 3-Zoll-Mitteltöner mit Substanz

Der Steg QK3 ist ein 3-Zoll-Mitteltöner, der speziell für den Einsatz in anspruchsvollen Car-HiFi-Setups entwickelt wurde – egal ob als Ergänzung in einer 3-Wege-Front oder als Füller in einer Multiway-Installation. Die Kombination aus Neodymmagnet und bedämpfter Papiermembran zielt klar auf präzise Stimmwiedergabe und kontrollierten Mittelton ab, nicht auf maximale Lautstärke. Wer eine sauber abgestimmte SQ-Front aufbauen will und keinen generischen OEM-Mitteltöner duldet, ist hier an der richtigen Adresse.

Technische Highlights des QK3

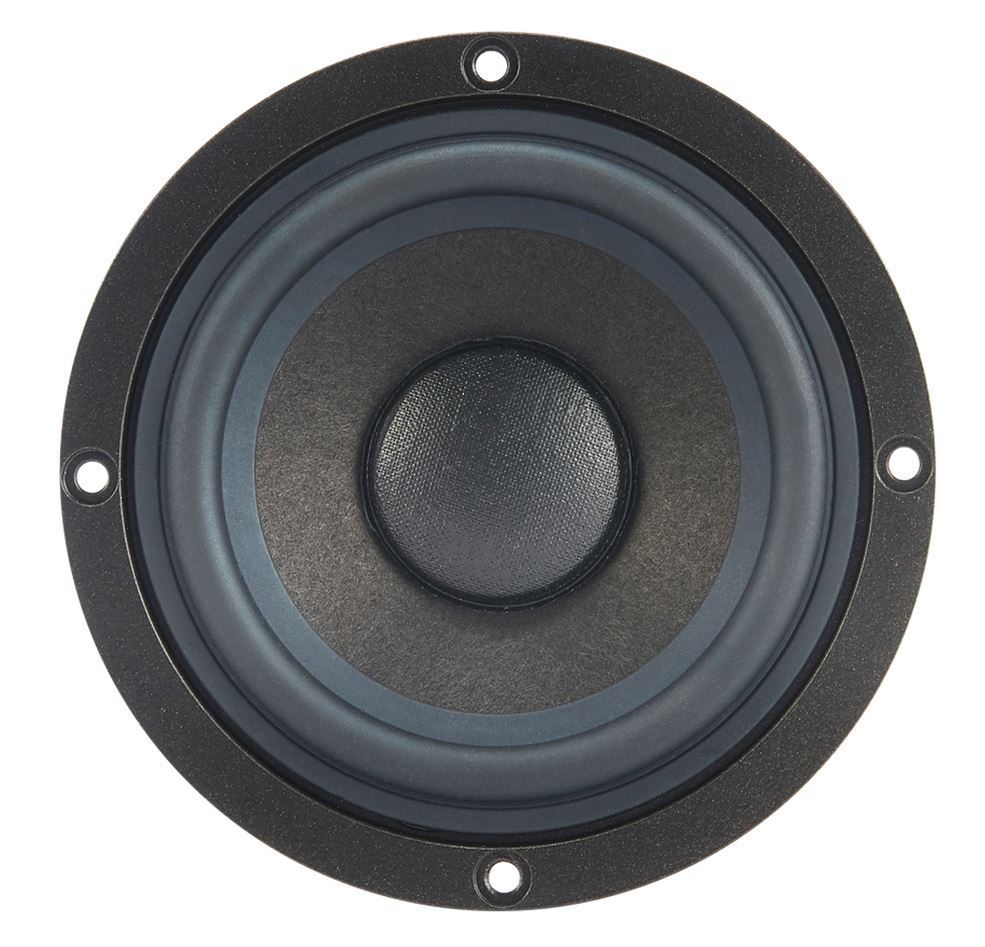

• Bedämpfte Papiermembran: Papier ist im Mitteltonbereich kein Rückschritt – im Gegenteil. Die bedämpfte Ausführung reduziert Resonanzen im Übertragungsbereich und sorgt für einen natürlich klingenden, unvefärbten Mittelton. Gut für Stimmen und Instrumente.
• Neodymmagnet: Trotz des kompakten Formats steckt hier ein Neodymantrieb drin – das bedeutet mehr Magnetkraft auf kleinem Raum. Gerade bei engen Einbausituationen (A-Säule, Armaturenbrett) ist das ein echter Vorteil, weil du weniger Einbautiefe brauchst und trotzdem ausreichend Kontrolle über die Membran hast.

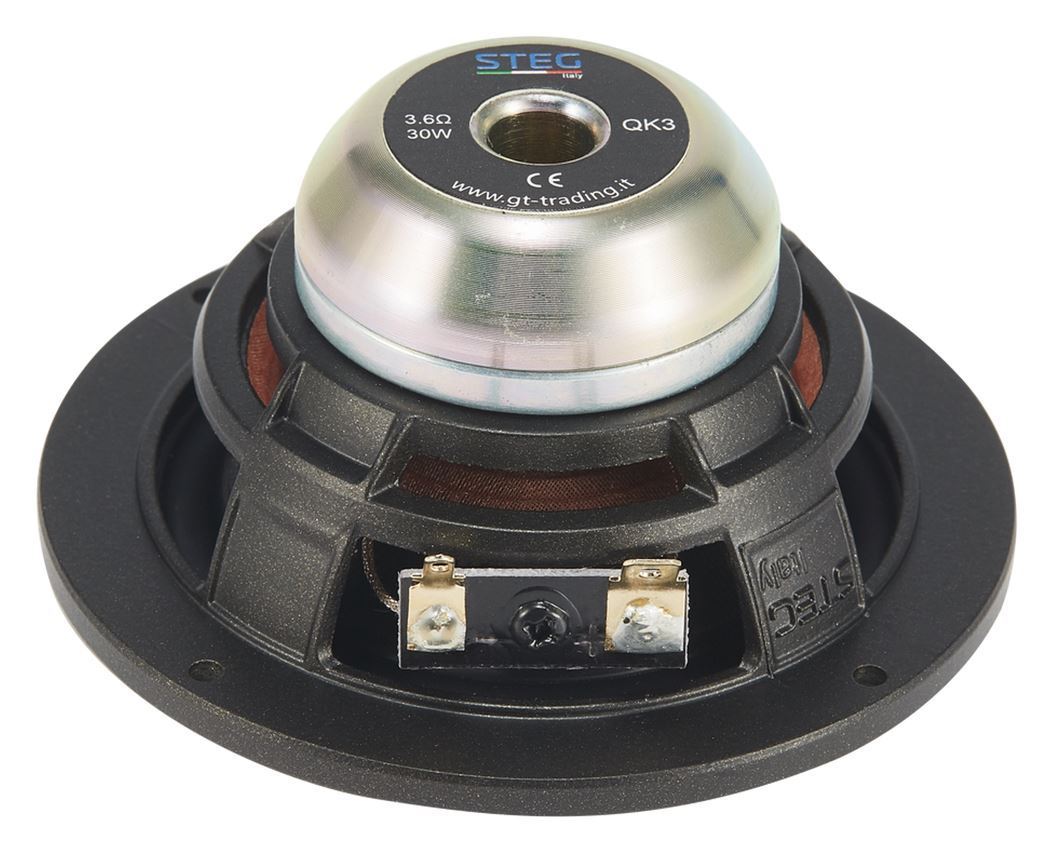

• Belüfteter Alugusskorb mit gebührtem Polkern: Der Korb aus Aluguss hält die Membran präzise in Position und leitet Wärme besser ab als Kunstoffkörbe. Der gebohrte Polkern sorgt für Luftaustausch hinter der Schwingspule – das verlängert die thermische Belastbarkeit im Dauerbetrieb.
• Resonanzfrequenz 130 Hz: Die recht hohe Freiluft-Resonanzfrequenz macht deutlich, dass dieser Treiber kein Tiefmittelton-Spieler ist. Hochpassfilterung deutlich oberhalb von 130 Hz ist Pflicht – als Mitteltöner in einer aktiv getrennten 3-Wege-Front spielt er seine Stärken zwischen ca. 250 Hz und 3–4 kHz aus.
• Inkl. Aluring und Gitter: Beide Teile liegen direkt dabei. Der schwarze Aluring mit 100 mm Außendurchmesser erleichtert das saubere Einpassen in gedämmte Türen oder maßgefertigte Pods erheblich – das spart Fummelei beim Finish.

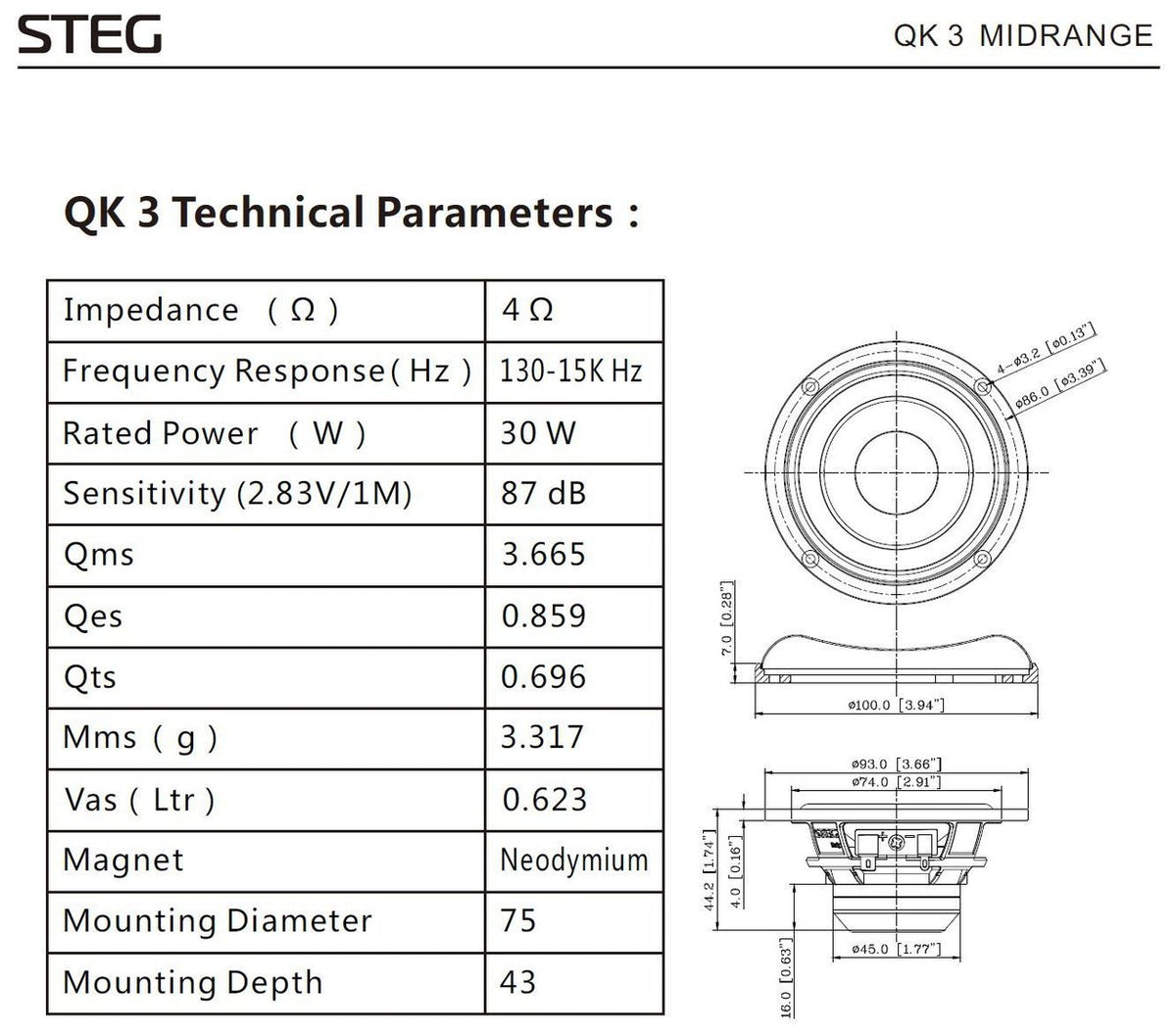

Technische Daten des QK3 im Überblick

• Bauform: 3-Zoll-Mitteltöner
• Impedanz: 4 Ohm
• Belastbarkeit (RMS): 30 W
• Belastbarkeit (Peak): 80 W
• Resonanzfrequenz (fs): 130 Hz
• Gesamtgüte (Qts): 0,696
• Äquivalentvolumen (Vas): 0,623 L
• Membranmasse (Mms): 3,317 g
• Außendurchmesser: 93 mm
• Einbauöffnung (Einbaudurchmesser): 74 mm
• Einbautiefe: 43 mm
• Lochkreis: 4 × 86 mm
• Aluring-Durchmesser: 100 mm (schwarz)
• Lieferumfang: 1 Paar inkl. Aluring und Gitter

Einsatzbereich & Kompatibilität des QK3

Der Steg QK3 macht besonders in aktiv getrennten 3-Wege-Fronten Sinn – zum Beispiel kombiniert mit einem 16- oder 17-cm-Tiefmitteltöner für den unteren Mitteltonbereich und einem hochwertigen Hochtöner. Gerade in Fahrzeugen, wo der Platz in der A-Säule oder dem Armaturenbrett begrenzt ist, erlaubt der kompakte Einbaudurchmesser von 74 mm eine saubere Integration ohne große Fräsarbeiten. Wer einen DSP mit mindestens 6-Kanal-Ausgang nutzt, kann diesen Treiber ideal aktiv ansteuern und den Hochpass präzise setzen. Kombiniert mit einer passenden Passivweiche für 3-Wege-Systeme ist er ebenfalls einsetzbar, aber dann ist der Abstimmaufwand höher. Vor dem Einbau lohnt sich zusätzliche Karosserie- und Türdämmung – ein Mitteltöner dieser Klasse profitiert erheblich von einer sauberen akustischen Umgebung.

Worauf du beim Einbau des QK3 achten solltest

• Hochpassfilter zwingend erforderlich: Der QK3 ist kein Breitbänder. Ohne sauber gesetzten Hochpass – empfohlen mindestens 250–300 Hz mit ausreichend Flankensteilheit (mind. 12 dB/Okt.) – riskierst du thermischen Stress und Klirr. Im aktiven Betrieb per DSP ist das kein Problem, aber bei Passivweichen sorgfältig dimensionieren.
• Einbaulage und Ausrichtung: Mitteltöner sind stark richtungsabhängig. Achte darauf, dass der Treiber möglichst direkt auf den Hörbereich zeigt – gerade bei A-Säulen-Einbau sollte der Winkel sorgfältig ausgerichtet werden, damit die Bündelung im Mitteltonbereich nicht zulasten der Abbildung geht.
• Kabelquerschnitt: Für einen 30-W-RMS-Mitteltöner reicht ein Querschnitt von 1,5 mm² problemlos aus – aber Qualität des Kabels und saubere Steckverbindungen machen hier mehr Unterschied als der Querschnitt selbst.
• Aluring vor dem Einbau ausrichten: Nutze den mitgelieferten Aluring als Einbauschablone und zur sauberen Kantenverarbeitung. Er sorgt für einen professionellen Abschluss und deckt kleinere Ungenauigkeiten beim Fräsen ab.

Der Steg QK3 ist ein solider, kompakter Mitteltöner für alle, die eine durchdachte Multiway-Front ohne Kompromisse beim Mitteltonbereich aufbauen wollen. Wer einfach ein Paar Boxen tauschen möchte, ist hier falsch – wer aber aktiv trennt, tuned und das Maximum aus seiner Front herausholen will, bekommt einen handlichen Treiber mit passenden Parametern für den Job.
