STEG MDSP-12

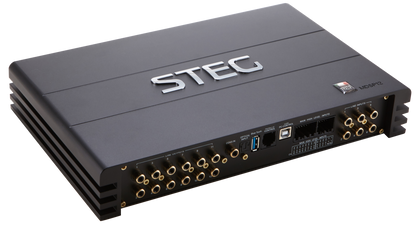

Steg MDSP-12: Zwölf-Kanal-DSP-Endstufe für strukturierte Systemaufbauten

Der Steg MDSP-12 ist eine kombinierte DSP-Endstufe mit zwölf vollständig prozessierten Kanälen – gedacht für alle, die ihr Fahrzeug von Grund auf neu abstimmen wollen, ohne Kompromisse bei der Kanalanzahl einzugehen. Wer ein Dreiwegesystem vorne, ein Dreiwegesystem hinten und dazu noch einen oder zwei Subwoofer-Kanäle sauber einmessen will, bekommt hier alles in einer Einheit. Ich würde den MDSP-12 klar im SQ-Bereich verorten – nicht weil er keine Leistung hat, sondern weil das integrierte DSP-Feature-Set auf präzise Zeitabstimmung und Frequenzweichenarbeit ausgelegt ist, nicht auf maximalen Pegel.

Technische Highlights des MDSP-12

• 12 Kanäle mit jeweils 80 Watt an 4 Ohm: Das reicht für passive Zwei- oder Dreiwege-Setups mit ordentlichem Headroom. Wichtig: Die 80 Watt gelten pro Kanal bei 14,4 V – wer Komponenten mit niedrigem Wirkungsgrad einsetzt, sollte realistisch mit etwas weniger im Fahrzeug rechnen.
• Vollintegrierter 12-Kanal-DSP mit BurrBrown-ADC: Der Analog-Digital-Wandler stammt von BurrBrown – eine Komponente, die im Profi-Audio-Bereich einen guten Ruf genießt und für rauscharme Signalverarbeitung steht. Das macht sich vor allem bei niedrigen Pegeln und komplexen Kanalkonfigurationen bemerkbar.
• Digitale Eingänge über SPDIF optisch und koaxial: Wer eine Quelle mit digitalem Ausgang betreibt (z. B. einen High-End-Headunit oder ein externes DAC-Interface), kann das Signal verlustfrei in den MDSP-12 einspeisen – Abtastraten von 12 bis 96 kHz werden unterstützt.

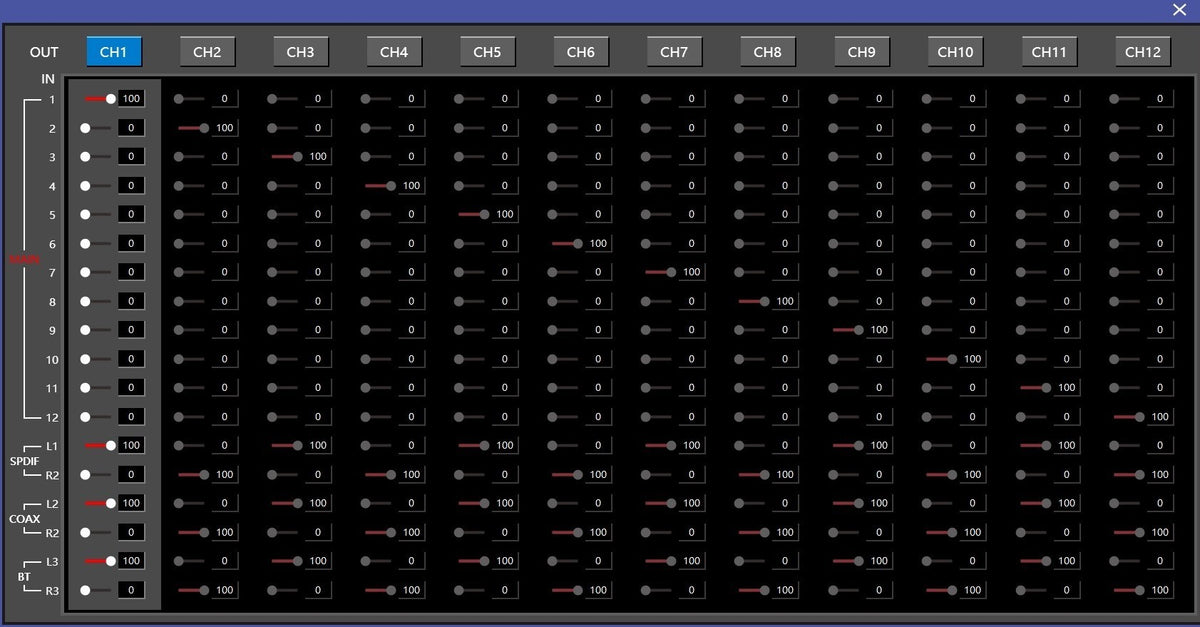

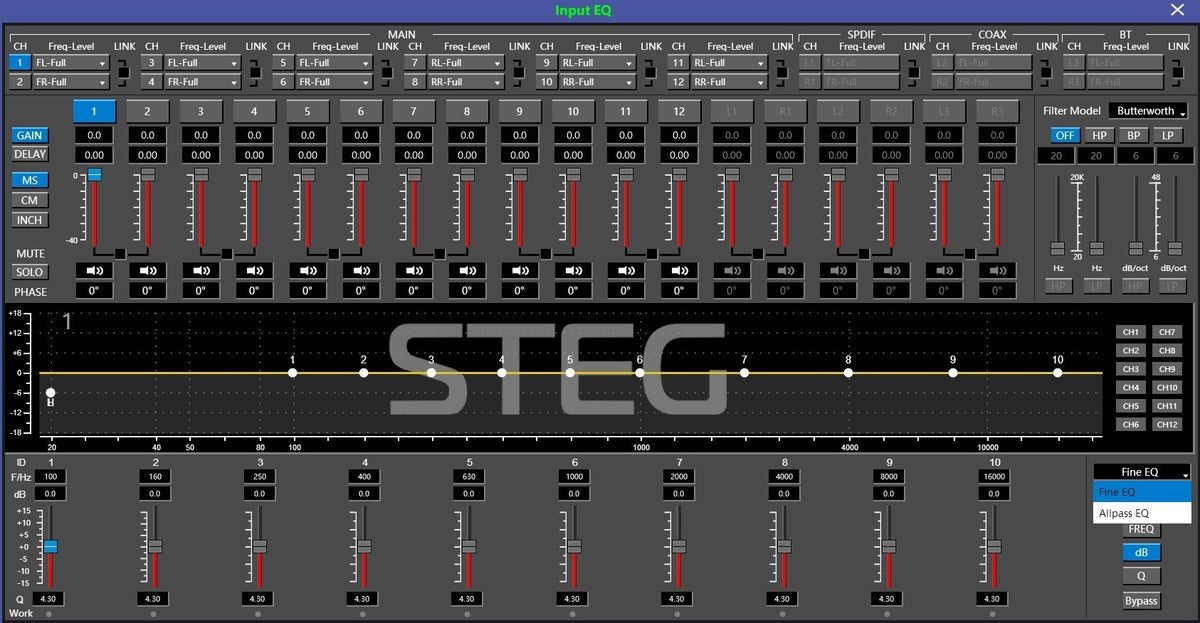

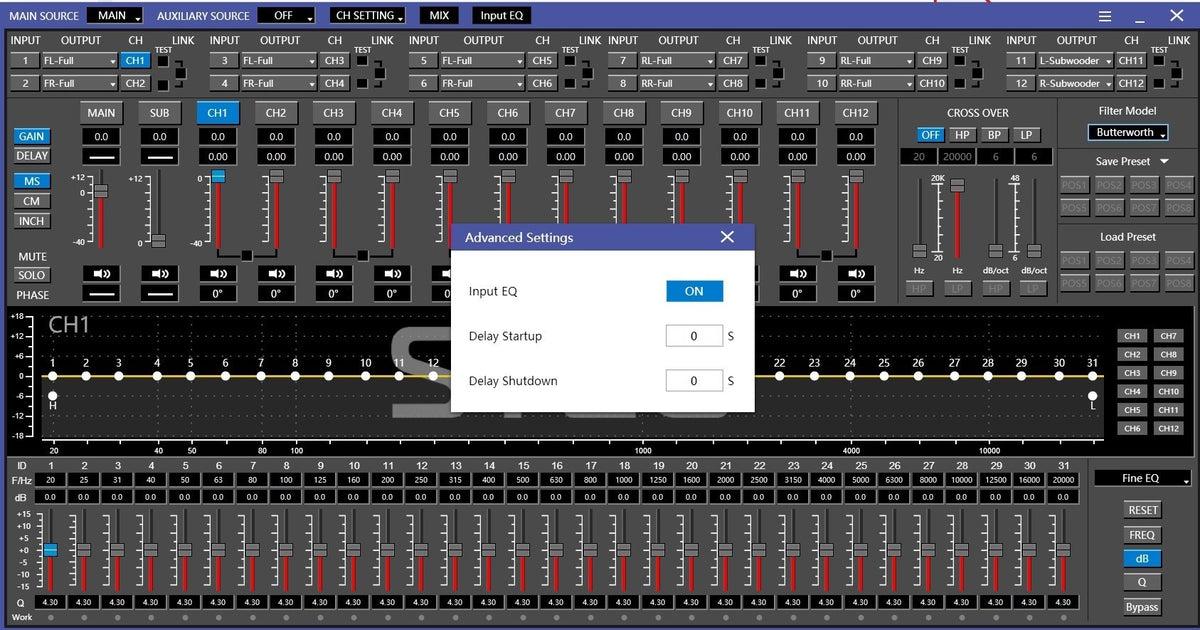

• Input-Mixer, Input-EQ und Laufzeitverzögerung: Das sind die drei Kernwerkzeuge für eine saubere Bühnenabstimmung im Fahrzeug. Besonders der Input-Mixer ist relevant, wenn man werkseitige Signalquellen mit ungleichmäßiger Kanalverteilung nutzt – typisches Szenario bei OEM-Integration.
• Start-Stop-Kompatibilität bis 6 Volt: Die Einheit überbrückt Spannungseinbrüche durch Start-Stop-Systeme bis zu 5 Sekunden lang. Das ist kein Nice-to-have mehr, sondern Pflicht bei modernen Fahrzeugen – und hier technisch ordentlich gelöst.
• 12 HighLevel-Eingänge mit Auto Turn On: Wer keine Remote-Leitung aus der Headunit ziehen will oder kann (OEM-Integration), profitiert vom automatischen Einschaltimpuls über das Lautsprechersignal. Das vereinfacht den Einbau erheblich.

Technische Daten des MDSP-12 im Überblick

• Kanäle: 12
• Ausgangsleistung: 12 × 80 W an 4 Ohm (bei 14,4 V)
• Cinch-Ausgänge (PreOut): 12 × RCA
• Cinch-Eingänge (RCA): 6 × RCA (A/D BurrBrown)
• HighLevel-Eingänge: 12 (mit Auto Turn On)
• Digitale Eingänge: 1 × optischer SPDIF, 1 × koaxialer SPDIF
• Unterstützte Abtastraten (digital): 12–96 kHz

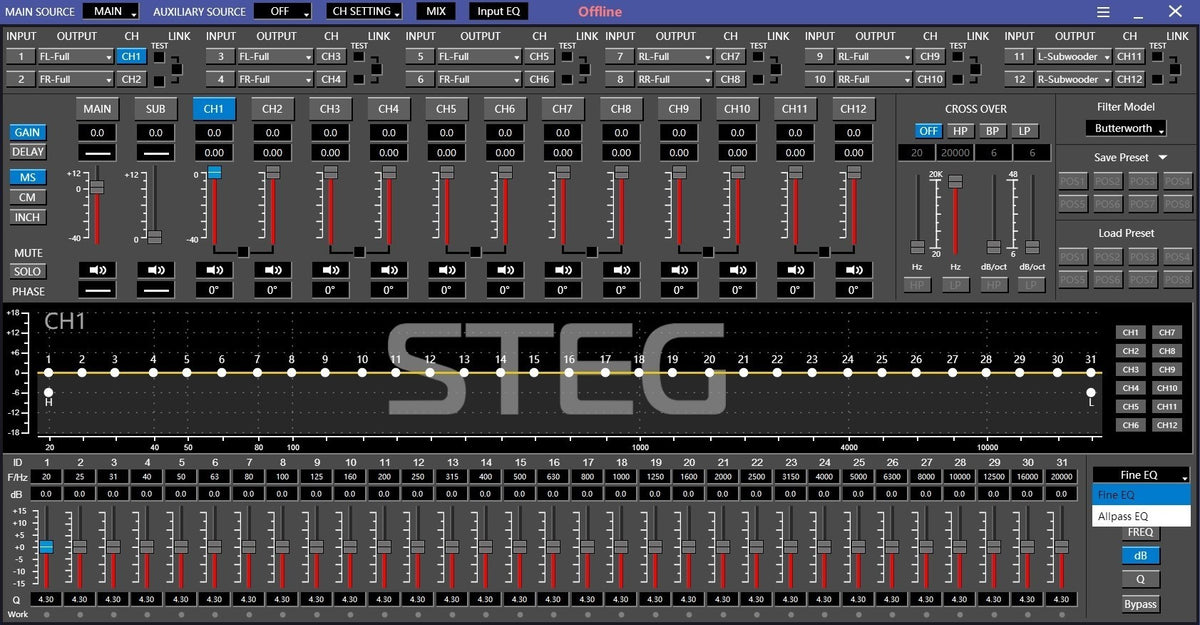

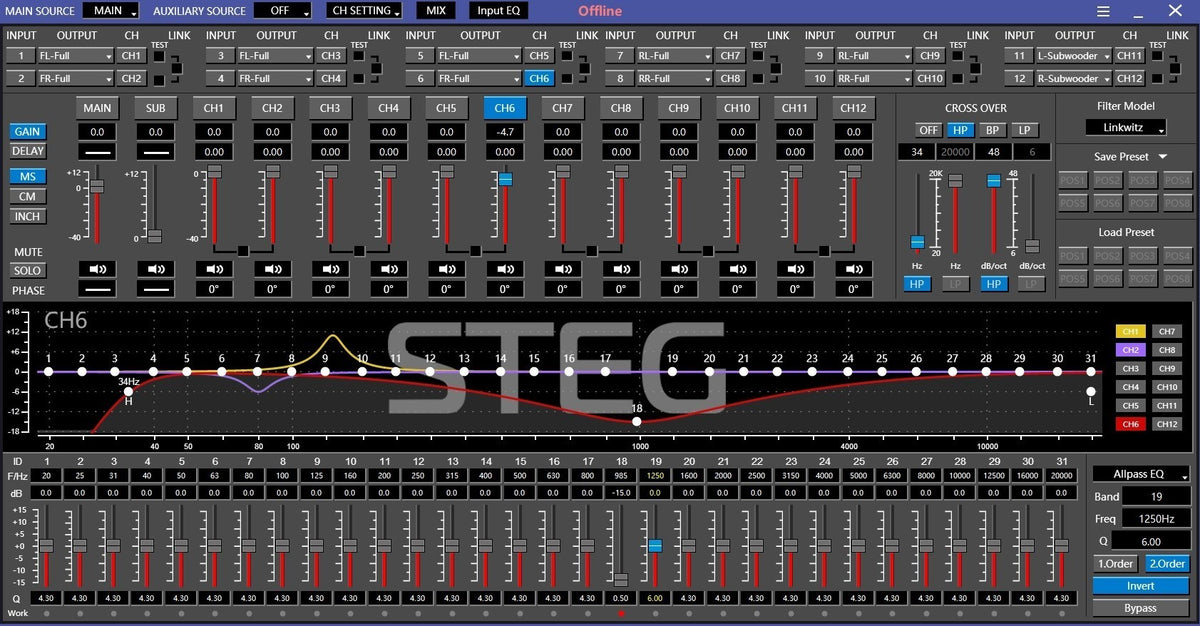

• DSP-Funktionen: Input-Mixer, Input-EQ mit AP-Filter, Laufzeitverzögerung
• Start-Stop-fähig: Ja (bis 5 Sek. bei min. 6 V)
• Optionales Zubehör: Externes Bedienteil, Bluetooth-Stick BV5v2
• Maße (L × B × H): 307 × 196 × 49 mm

Einsatzbereich & Kompatibilität des MDSP-12

Der MDSP-12 ist prädestiniert für Fahrzeuge mit OEM-Headunit und Wunsch nach vollständigem Umbau der Signalkette – ohne die Werksoptik anzutasten. Zwölf Kanäle erlauben z. B. ein aktives Dreiwegesystem vorne (Hochtöner, Mitteltöner, Tieftöner), ein passives Zweiwegesystem hinten plus zwei Subwoofer-Kanäle – alles separat eingemessen. Wer den BT-Stick BV5v2 dazunimmt, kann die DSP-Parameter kabellos vom Smartphone anpassen, was bei aufwändigen Setups eine erhebliche Arbeitserleichterung ist. Sinnvolle Ergänzungen aus unserem Sortiment: ein dedizierter Subwoofer-Verstärker für höhere Pegelreserven im Bassbereich sowie hochwertige Entkopplungsmatten, wenn das Gerät in einem Bereich mit starker Vibration verbaut wird.

Worauf du beim Einbau des MDSP-12 achten solltest

• Stromversorgung dimensionieren: Zwölf Kanäle mit je 80 Watt bedeuten im Worst Case erheblichen Strombedarf. Kalkuliere die Sicherungsauslegung und den Kabelquerschnitt zur Batterie sorgfältig – zu dünn gewählte Kabel führen zu Spannungseinbrüchen, die sich direkt im Klang bemerkbar machen.
• Einbauort und Belüftung: Bei 49 mm Bauhöhe passt der MDSP-12 unter viele Sitze, aber die Belüftungsschlitze müssen frei bleiben. Direkt auf dem Teppich aufzulegen ohne Abstandshalter ist keine gute Idee – Hitzestau ist der häufigste Grund für Lüfterschäden oder thermische Abschaltungen.
• HighLevel-Eingangspegel kalibrieren: Bevor du mit dem DSP-Tuning anfängst, stelle den Eingangspegel sorgfältig ein. Zu hoch eingestellte HighLevel-Eingänge clippen das Signal schon vor dem DSP – das lässt sich dann intern nicht mehr korrigieren.
• Digitale Eingänge bevorzugen, wo möglich: Wenn deine Quelle einen SPDIF-Ausgang hat, nutz ihn. Das umgeht den analogen Signalweg komplett und macht den BurrBrown-ADC für den Input obsolet – weniger Wandlungsstufen bedeuten weniger potenzielle Fehlerquellen.

Der Steg MDSP-12 ist kein Gerät für jemanden, der einfach mehr Lautstärke will. Wer aber ein strukturiertes, aktiv getrenntes System mit sauberem Einmess-Workflow aufbauen möchte, bekommt hier eine ernstzunehmende Komplettlösung in kompakter Bauform. Besonders stark ist er in OEM-Integrationsszenarien, wo flexibler Eingang und umfangreiche Signalverarbeitung gefragt sind.
