4-600814 4-Pol Lautsprecherterminal

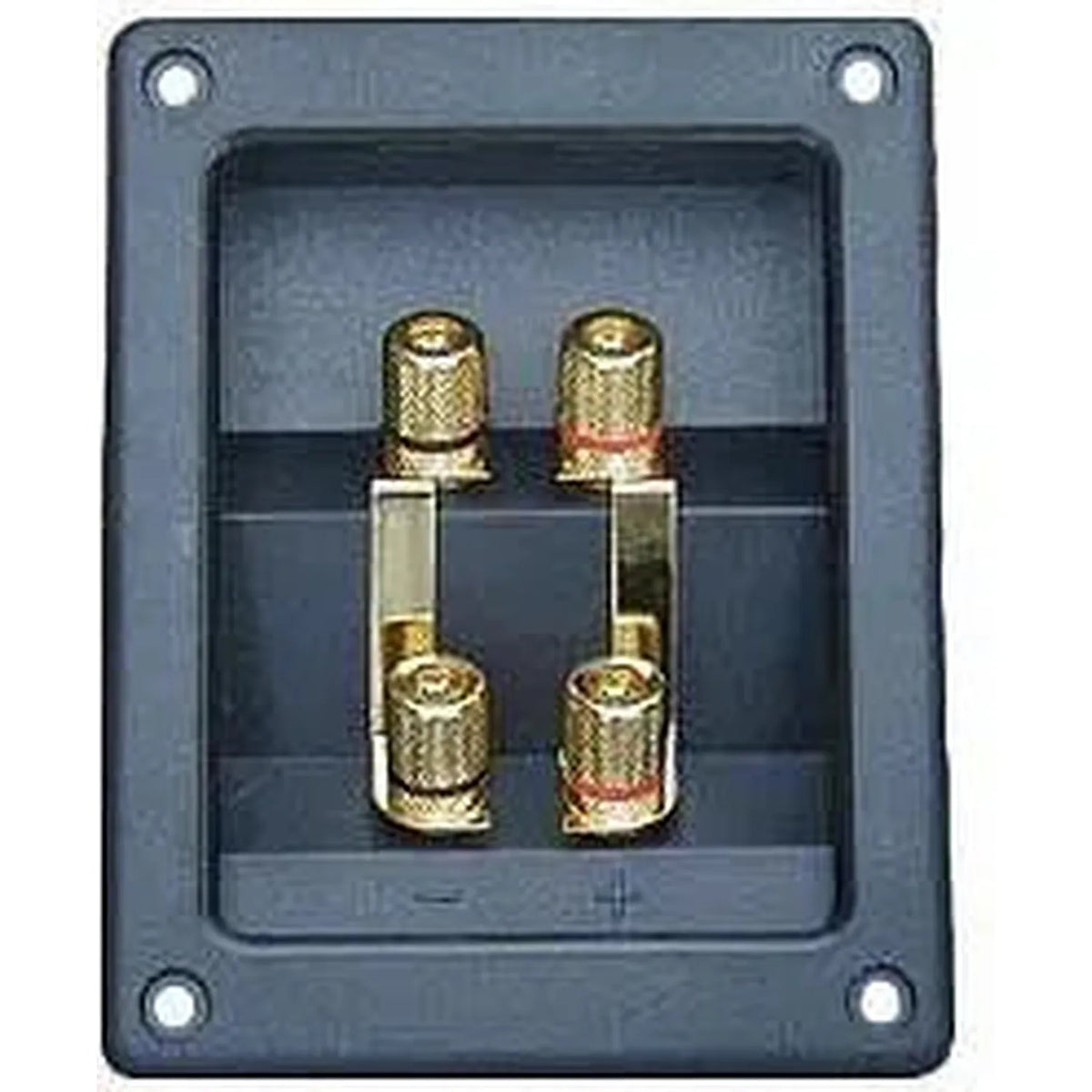

Four Connect 4-600814 Lautsprecherterminal – die saubere Lösung für abnehmbare Subwooferboxen

Wer eine Subwooferbox baut, die sich zum Transport oder für die Show mal eben aus dem Kofferraum nehmen lässt, kommt an einem ordentlichen Anschlussterminal nicht vorbei. Genau dafür ist das Four Connect 4-600814 Lautsprecherterminal gedacht: Es sitzt fest in der Gehäusewand und sorgt dafür, dass Endstufe und Box sich per Bananenstecker in Sekunden trennen und wieder verbinden lassen – ohne jedes Mal Kabel abzuklemmen oder Lötstellen zu riskieren. Ich setze sowas gern bei SPL-Projekten ein, bei denen die Box regelmäßig raus und rein muss, aber auch bei sauber verarbeiteten SQ-Setups macht ein vernünftiges Terminal einfach einen aufgeräumteren Eindruck als frei hängende Kabel.

Technische Highlights des 4-600814

• Vergoldete Kontakte: Gold oxidiert nicht, das heißt auch nach Jahren im Kofferraum mit Temperaturwechseln und Feuchtigkeit bleibt der Übergangswiderstand niedrig – wichtig, damit die Endstufe nicht durch Kontaktkorrosion an Leistung verliert.
• Kabelquerschnitt bis 8 mm²: Damit ist das Terminal auch für Systeme mit hoher RMS-Leistung ausgelegt, bei denen ein dünneres Kabel spürbaren Spannungsabfall verursachen würde – gerade bei längeren Kabelwegen zum Kofferraum relevant.
• 4-polige Ausführung: Zwei separate Plus-Minus-Paare, praktisch wenn du zwei Chassis oder zwei Kanäle getrennt anschließen willst, statt alles auf eine Klemme zu quetschen.
• Bananenstecker-kompatibel: Der eigentliche Vorteil gegenüber einer festen Kabeldurchführung – die Box lässt sich werkzeuglos trennen, ideal für Demo-Fahrzeuge oder Boxen, die zwischen Fahrzeugen wechseln.
• Kompakte Gesamtmaße: Mit 95 x 122 mm passt das Terminal auch in schmalere Gehäusewände, ohne dass du große Teile der Box dafür opfern musst.

Technische Daten des 4-600814 im Überblick

• Polzahl: 4-polig
• Max. Kabelquerschnitt: 8 mm²
• Anschlussart: Bananenstecker und Kabelanschluss
• Kontaktausführung: vergoldet
• Montagelochmaß: 73 x 93 mm
• Gesamtabmessungen: 95 x 122 mm

Einsatzbereich & Kompatibilität des 4-600814

Das 4-600814 ist in erster Linie für den Einbau in Subwoofergehäuse gedacht – ob Bandpass, Bassreflex oder geschlossenes Gehäuse spielt für das Terminal selbst keine Rolle, solange in der Wand Platz für den Ausschnitt ist. Besonders sinnvoll ist es bei Boxen, die regelmäßig ein- und ausgebaut werden, etwa bei Soundchecks, Messen oder wenn mehrere Fahrzeuge dieselbe Box nutzen. Kombinieren lässt es sich problemlos mit leistungsstarken Endstufen, die entsprechend dicke Stromkabel im Ausgang benötigen, sowie mit passenden Bananensteckern für die Gegenseite am Kabel. Wer sein System sauber dokumentiert haben will, kann über die 4-Pol-Belegung auch getrennte Kanäle für Stereo- oder Bi-Amping-Anwendungen führen.

Worauf du beim Einbau des 4-600814 achten solltest

• Den Montageausschnitt exakt nach 73 x 93 mm sägen – zu großzügig ausgeschnitten, sitzt das Terminal später locker und vibriert bei hohem Pegel im Holz.
• Beim 8-mm²-Kabel auf ordentlich gecrimpte Kabelschuhe achten, lose verdrillte Litzen erhöhen den Übergangswiderstand und heben den eigentlichen Vorteil der vergoldeten Kontakte wieder auf.
• Polarität an beiden Polpaaren vor dem ersten Einschalten prüfen, gerade bei 4-poligen Terminals passiert eine Verwechslung schneller als gedacht.
• Bei Boxen, die im offenen Kofferraum stehen, das Terminal nicht direkt im Spritzwasserbereich platzieren – vergoldet schützt vor Oxidation, aber nicht vor stehender Feuchtigkeit im Gehäuse.

Für alle, die eine Subwooferbox bauen wollen, die nicht fest verkabelt bleibt, ist das Four Connect 4-600814 ein unaufgeregtes, aber durchdachtes Bauteil – kein Schnickschnack, aber genau die Verarbeitungsqualität, die man bei einem Terminal erwarten sollte, das über Jahre zuverlässig Kontakt halten muss. Für fest verbaute Boxen ohne Ausbaubedarf lohnt sich der Aufpreis gegenüber einer einfachen Kabeldurchführung dagegen eher nicht.
