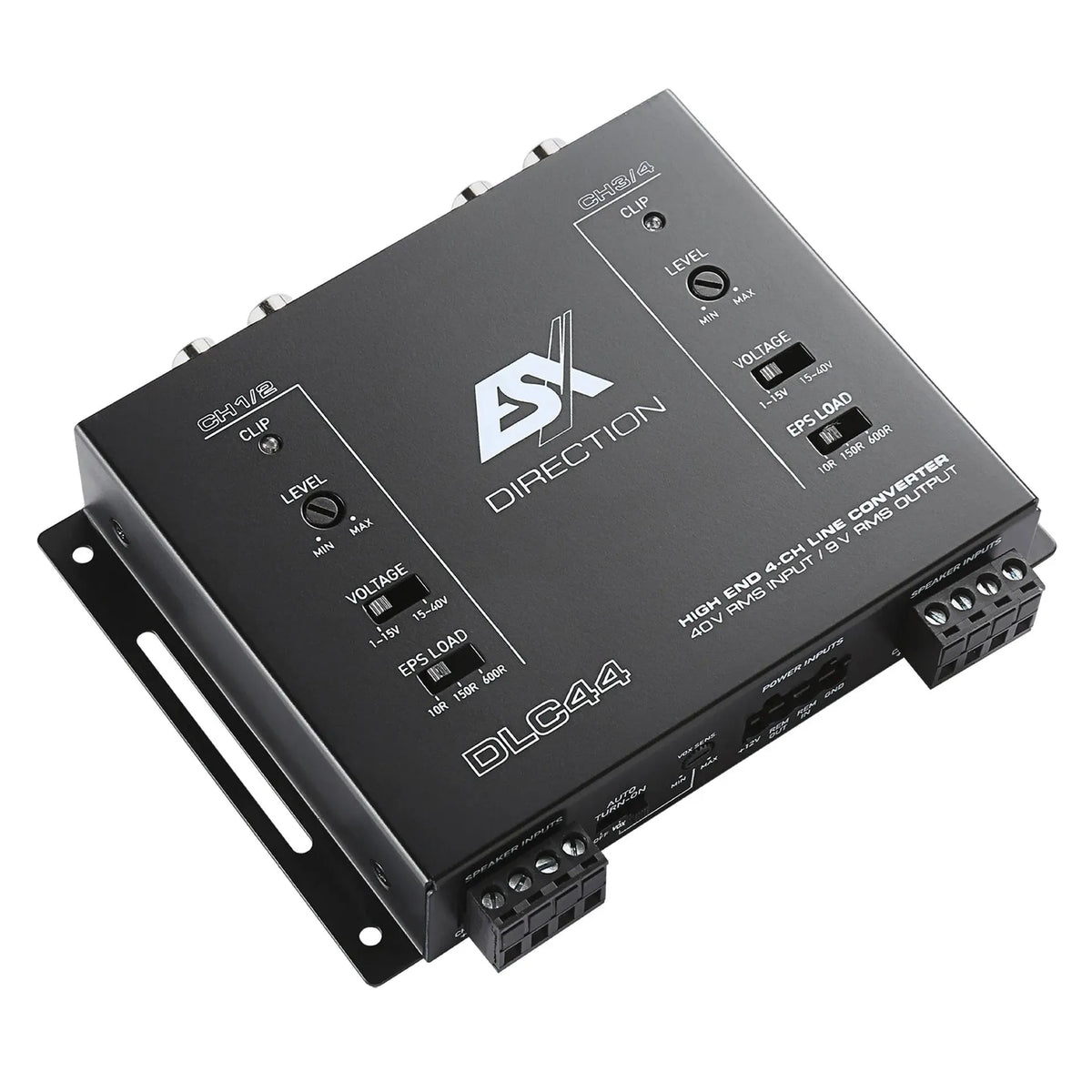

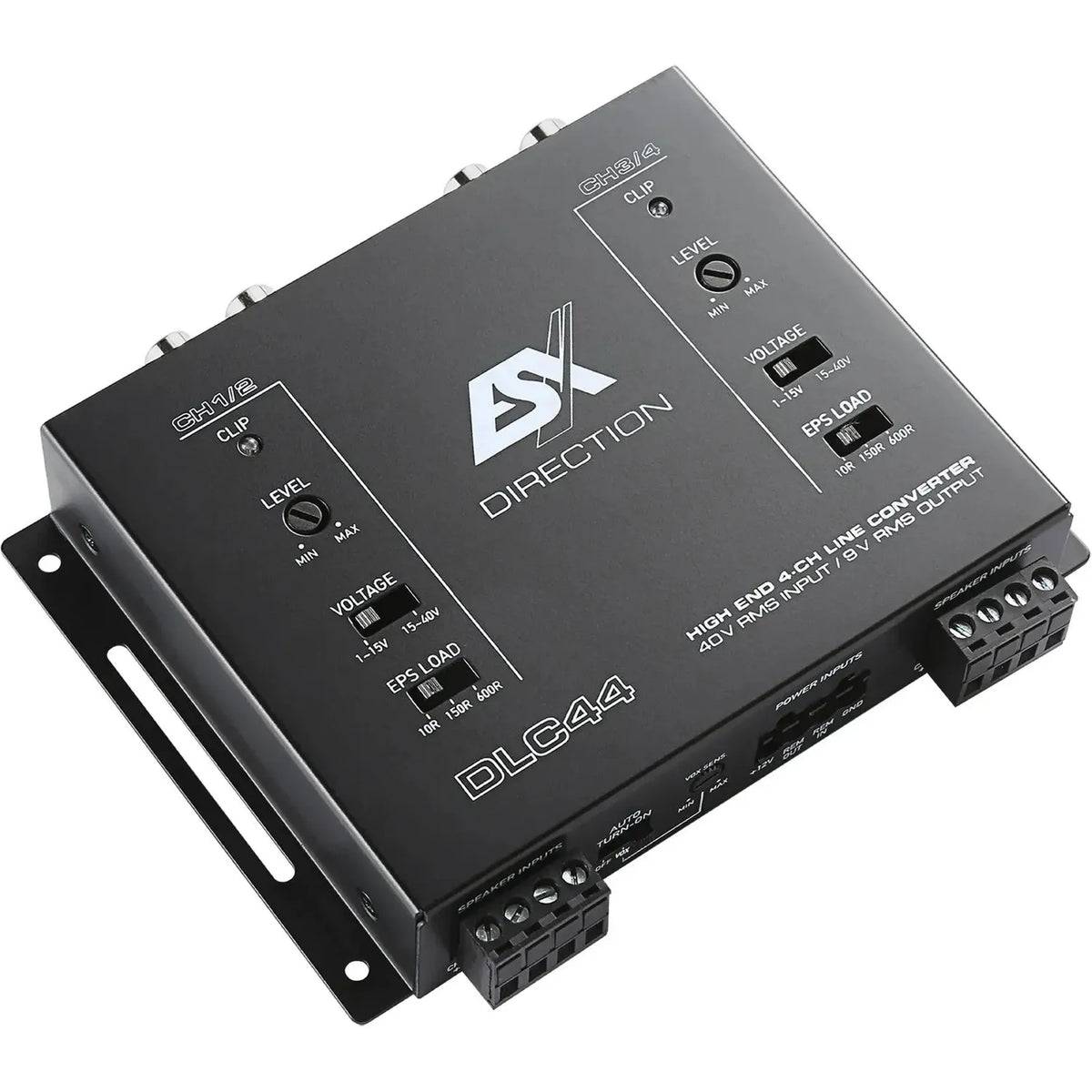

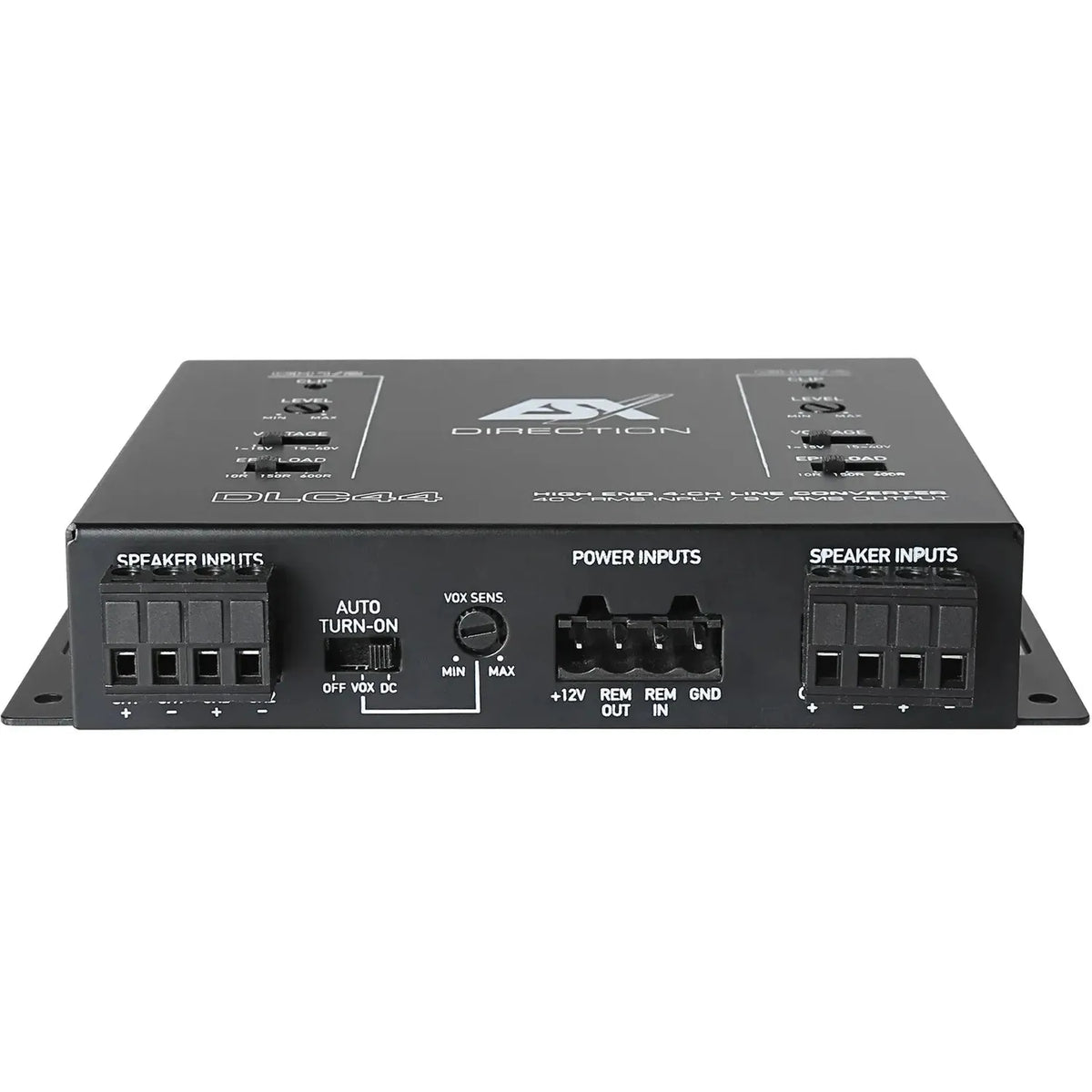

ESX DLC44 – 4-Kanal High-Low-Konverter für anspruchsvolle OEM-Integration

Wer einen Verstärker an ein modernes Werksradio anschließen will, kommt früher oder später an einem sauberen Signal-Konverter nicht vorbei. Einfache High-Low-Adapter sind oft der Flaschenhals, an dem die ganze Klangkette leidet – schlechter Rauschabstand, Masseschleifen, Pegelprobleme. Der ESX DLC44 ist genau für diese Situation gemacht: ein 4-Kanal-Konverter mit echtem HD-Netzteil, entwickelt für Fahrzeuge, bei denen OEM-Anlagen mit eingebautem Verstärker oder problematischer Impedanzlage den Einbau komplizierter machen als nötig. Wenn ich ein SQ-Setup in ein Fahrzeug mit Werksanlage baue, ist das genau die Klasse von Bauteil, die ich nicht einsparen würde.

Technische Highlights des DLC44

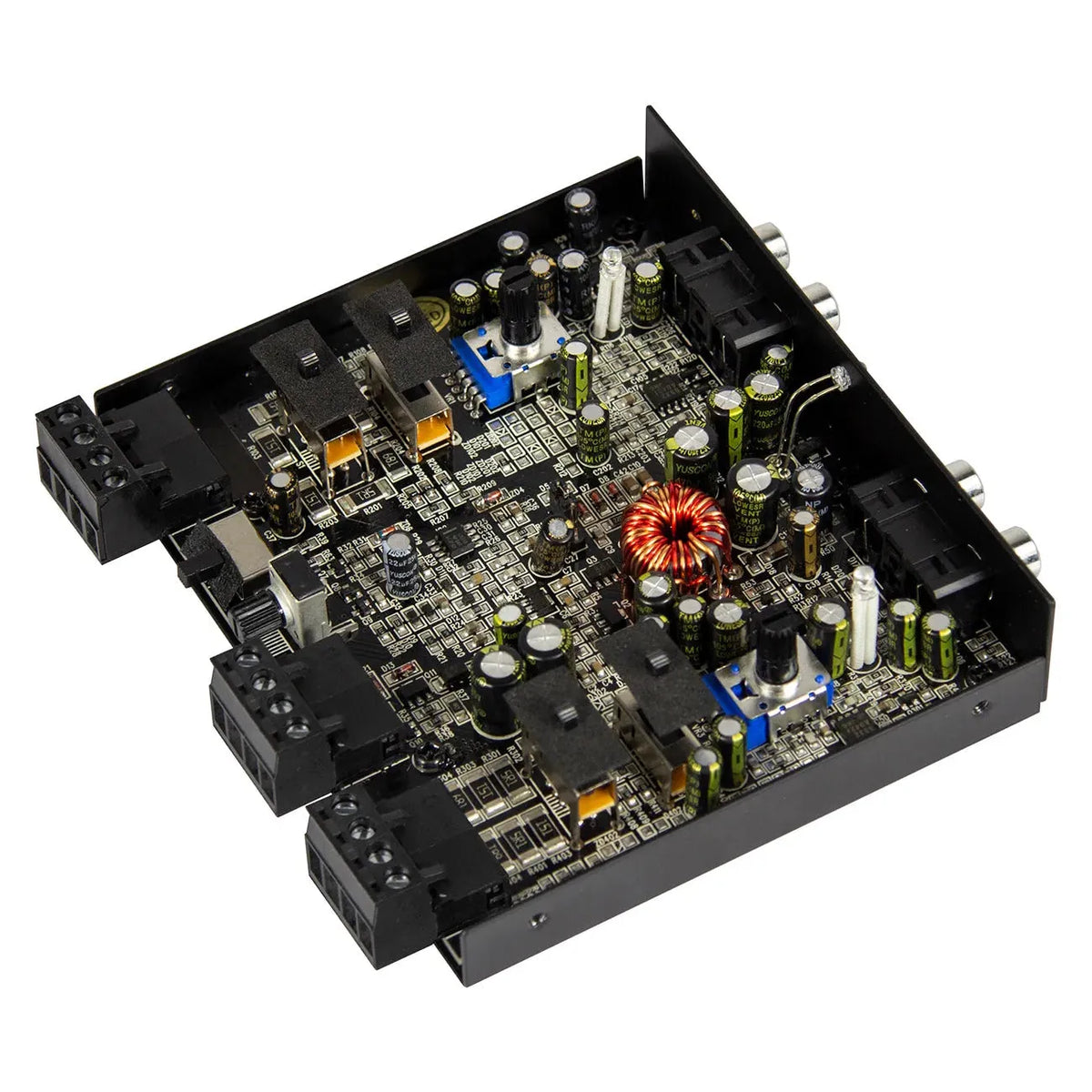

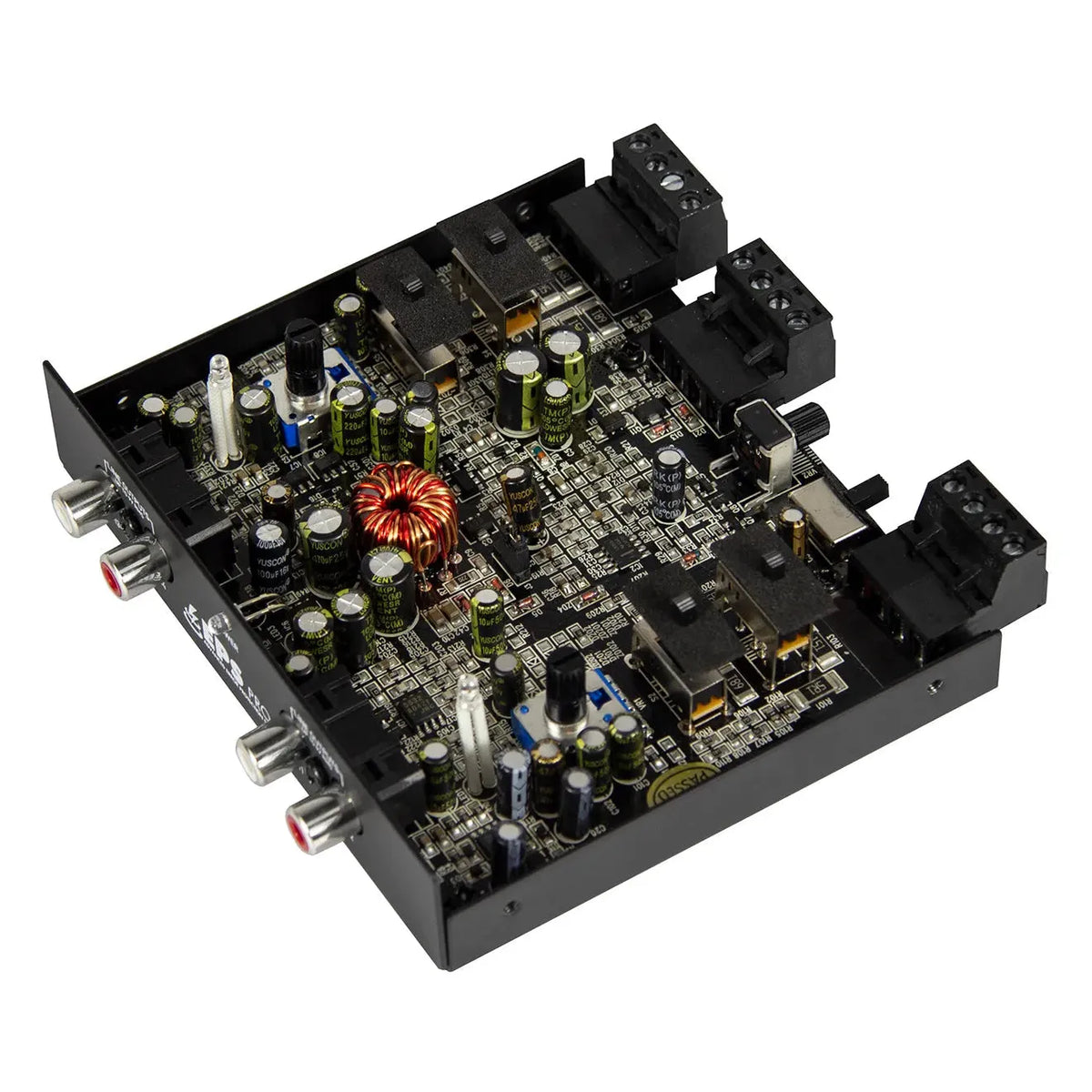

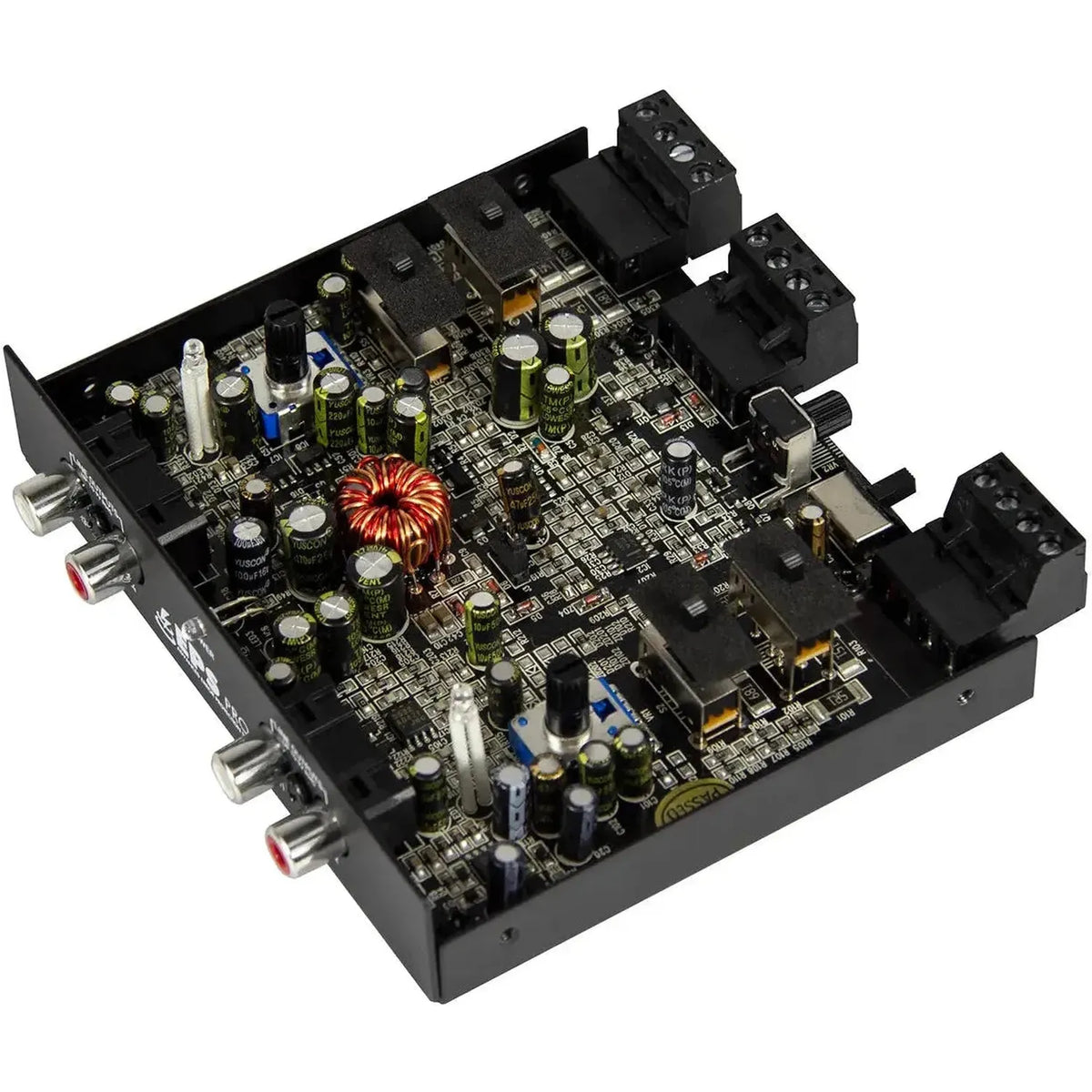

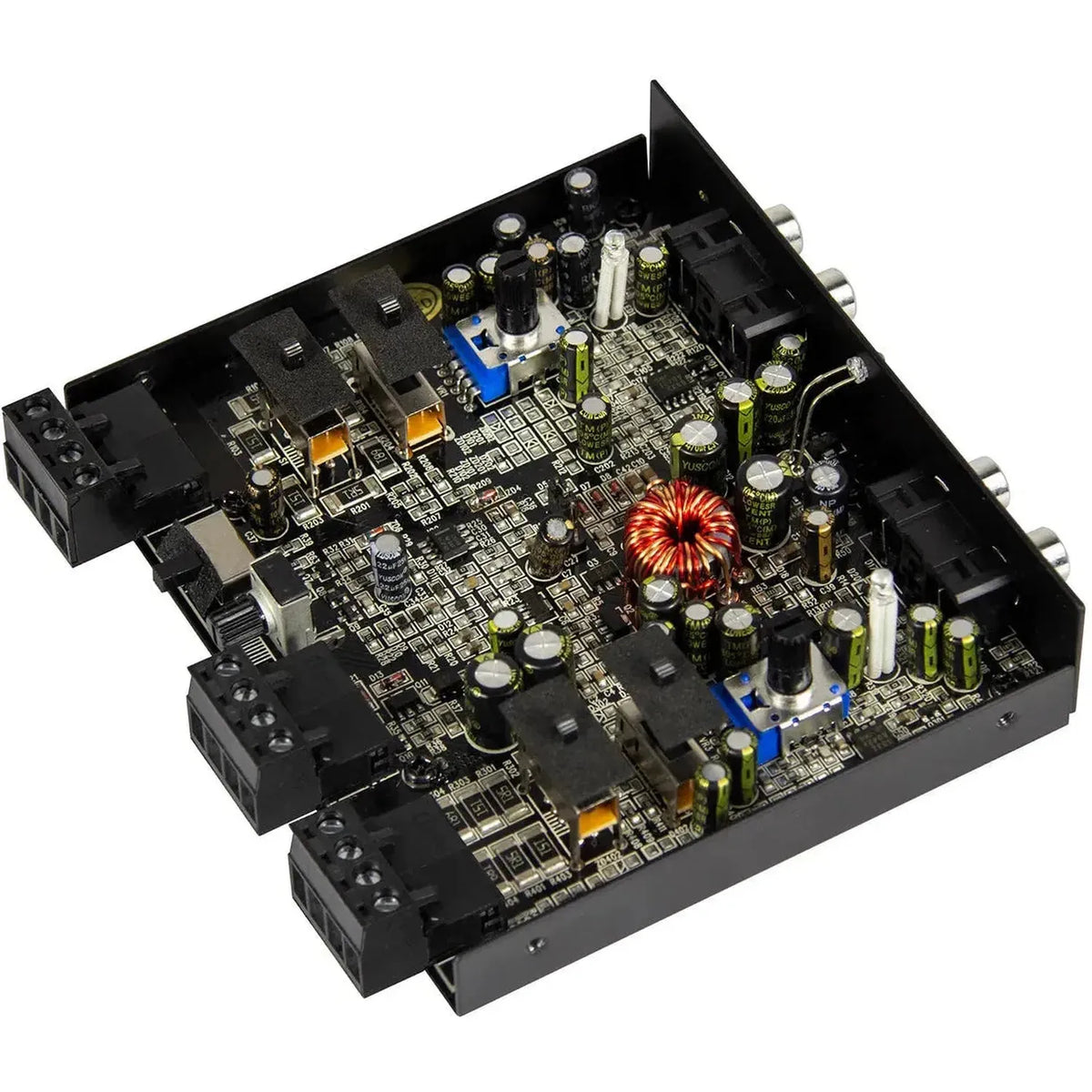

• Symmetrisches HD-Netzteil, stufenlos regelbar: Das Herzstück des DLC44. Da jedes Audiosignal letztlich aus der Betriebsspannung generiert wird, bestimmt die Netzteilqualität maßgeblich, wie sauber das Signal am Ausgang ankommt. Hier wurde nicht gespart – das Ergebnis ist ein Klirrfaktor von gerade mal 0,002% und ein Rauschabstand von 122 dB. Werte, die man sonst eher aus dem Heimbereich kennt.
• High-Input bis 400 Watt RMS (40V RMS) pro Kanal: Damit lassen sich auch OEM-Verstärker mit hohen Ausgangspegeln direkt anbinden – kein Vorwiderstand, kein Spannungsteiler-Gefummel. Das Signal wird sauber heruntergeregelt.
• EPS® PRO Eingangsimpedanz umschaltbar (10 / 150 / 600 Ω): Fahrzeuge wie BMW oder VW reagieren empfindlich auf falsche Lastimpedanzen am Lautsprecherausgang. Mit der Möglichkeit, zwischen drei Widerstandsstufen zu wählen, passt sich der DLC44 an die jeweilige Fahrzeugelektronik an – ohne dass das OEM-System in einen Fehlermodus geht.
• Eingangsspannung umschaltbar (1–15 V / 15–40 V): Zwei klar getrennte Pegelbereiche für normale Werksanlagen oder verstärkergespeiste OEM-Systeme. Das verhindert, dass der Konverter im falschen Bereich clippt, bevor das Signal überhaupt beim Verstärker ankommt.

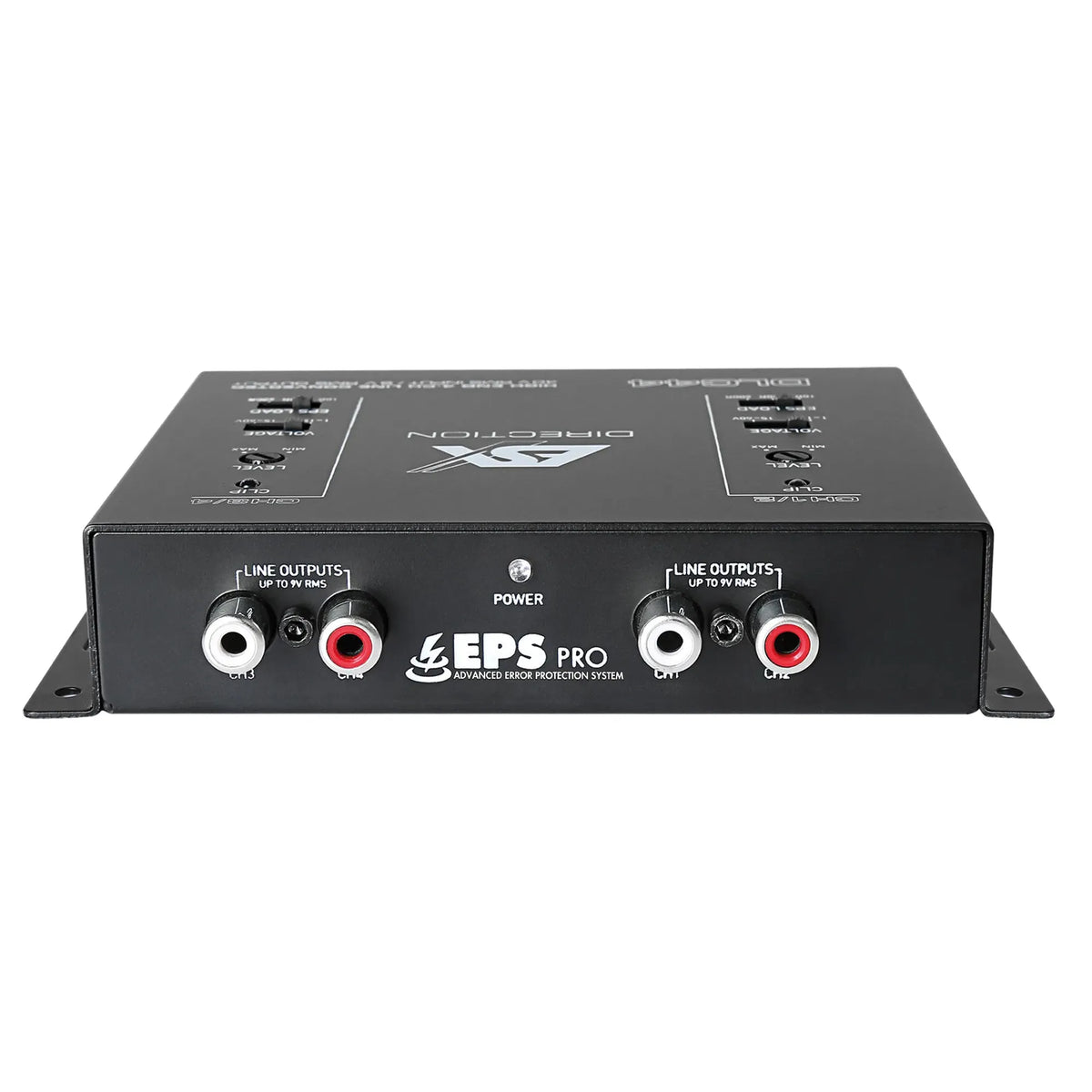

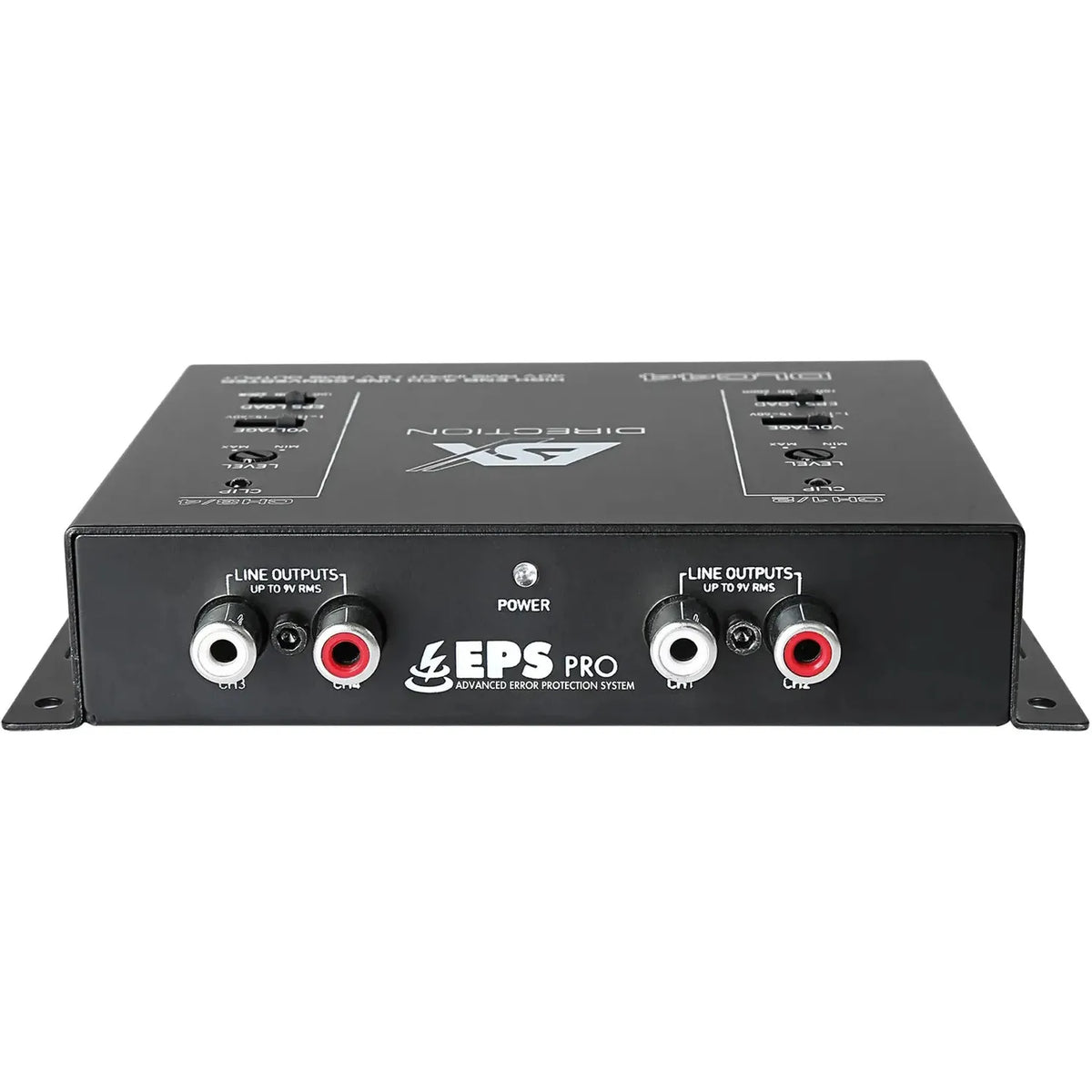

• 4-Kanal Cinch-Ausgang bis 9 V RMS: Ein hoher Ausgangspegel bedeutet, dass nachgeschaltete Verstärker weniger Gain brauchen – das hält das Grundrauschen im System niedrig und macht die Pegeleinstellung deutlich entspannter.

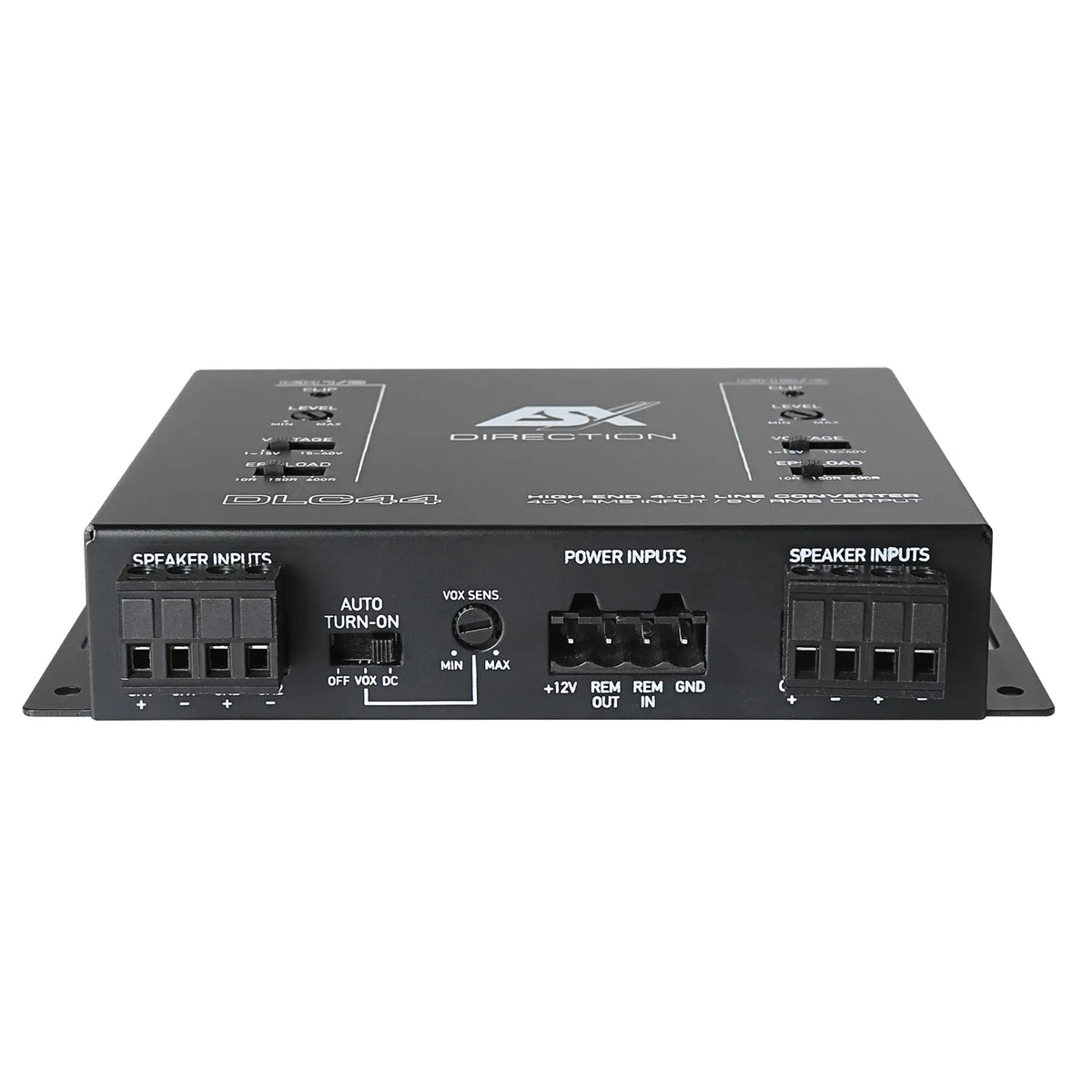

• Automatische Einschaltfunktion + Remote Out: Der DLC44 erkennt das Audiosignal selbstständig (VOX) oder den DC-Offset und generiert ein 12-V-Schaltsignal für den Verstärker. Kein separates Remote-Kabel vom OEM-Radio nötig – besonders bei Fahrzeugen, bei denen das Remote-Signal nicht zugänglich ist.

Technische Daten im Überblick – ESX DLC44

• Kanalanzahl: 4-Kanal (High-Level-Eingang / Low-Level-Ausgang)
• Max. Eingangsleistung: 400 W RMS (40 V RMS) pro Kanal
• Eingangsspannung (umschaltbar): 1–15 V / 15–40 V RMS
• Ausgangs-Pegel (Cinch): bis 9 V RMS
• Frequenzgang: 5 Hz – 57 kHz (+0 dB / −1 dB)
• Rauschabstand (SNR): 122 dB
• Klirrfaktor (THD): 0,002 %
• Eingangsimpedanz EPS® PRO: 10 / 150 / 600 Ω (umschaltbar)
• Einschaltautomatik: DC / VOX (regelbar)
• Remote Out: 12 V Schaltsignal
• Clipping-Anzeige: 2 × LED
• Masse-Konzept: Floating Ground (schwebende Masse)
• Abmessungen (L × B × H): 140 × 100 × 28 mm

Einsatzbereich & Kompatibilität – wo der DLC44 seine Stärken ausspielt

Der DLC44 ist gemacht für Fahrzeuge, bei denen ein einfacher High-Low-Adapter schlicht nicht reicht. Das betrifft vor allem Fahrzeuge mit werksseitig verbautem Verstärker (z. B. Bose, Harman, Bang & Olufsen, Burmester), bei denen der Lautsprecherausgang bereits einen hohen Pegel oder eine ungewöhnliche Impedanzlage aufweist. Aber auch bei neueren BMW-, VW- oder Mercedes-Modellen, wo das Steuergerät auf veränderte Lastbedingungen mit Fehlermeldungen reagiert, macht die EPS® PRO Umschaltung den Unterschied.

Sinnvoll kombinieren lässt sich der DLC44 mit DSPs wie dem Helix DSP oder ähnlichen Prozessoren, die einen niedrigen Eingangsempfindlichkeitsbereich haben und von einem hohen Cinch-Pegel profitieren. Wer gleichzeitig auf Kabeldämmung oder ein sauber verlegtes Massesystem achtet, wird feststellen, dass der Floating-Ground-Ansatz des DLC44 Masseschleifen im System zuverlässig verhindert.

Worauf du beim Einbau des DLC44 achten solltest

• Eingangsbereich vor der Inbetriebnahme korrekt einstellen: Prüf vor dem ersten Einschalten, ob dein Fahrzeug in den Bereich 1–15 V oder 15–40 V fällt. Den Bereich falsch zu wählen und dann das Signal aufzudrehen kann den Konverter überlasten – die Clipping-LEDs zeigen dir danach, ob der Pegel passt.
• EPS® PRO Impedanz ans Fahrzeug anpassen: Starte mit 150 Ω als Ausgangswert. Bei Fehlermeldungen im Fahrzeug (z. B. „Lautsprecher defekt" am Kombiinstrument) auf 600 Ω wechseln. Bei OEM-Verstärkern ohne aktives Fehlermanagement kann 10 Ω sinnvoll sein.
• Floating Ground richtig nutzen: Das schwebende Massekonzept hilft, Brummschleifen zu vermeiden – aber nur, wenn die Masseführung im restlichen System ebenfalls sauber ist. Eine gemeinsame Masseschiene für Verstärker und Konverter am selben Karosseriepunkt ist empfehlenswert.
• VOX-Einschaltautomatik fein einstellen: Gerade bei Fahrzeugen mit Verkehrszeichenerkennung oder Sprachausgabe kann die VOX-Empfindlichkeit dazu führen, dass der Verstärker bei jedem Systemton einschaltet. Pegel sorgfältig anpassen oder auf DC-Erkennung umschalten.

Der ESX DLC44 ist kein Kompromiss für Sparfüchse – er ist die richtige Wahl für alle, die beim OEM-Anschluss keine Signalqualität verschenken wollen. Wer ein ernsthaftes SQ-Setup in ein modernes Fahrzeug mit Werksanlage integriert, bekommt hier ein Bauteil, das der restlichen Kette nicht im Weg steht. Für einfache Fahrzeuge ohne OEM-Verstärker gibt es günstigere Optionen – wer aber weiß, was er tut, und es sauber machen will, greift zum DLC44.
