ESX DGD1/4

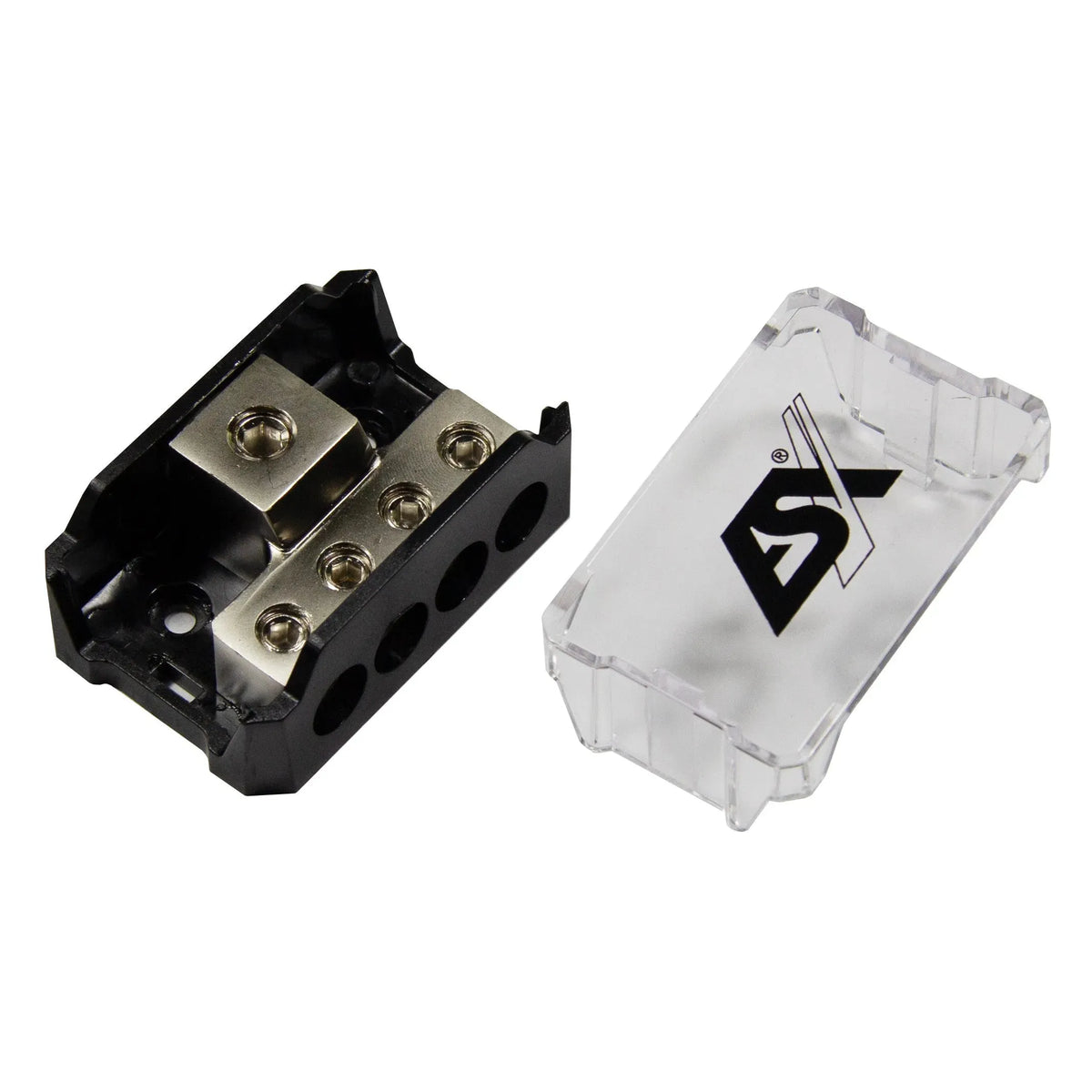

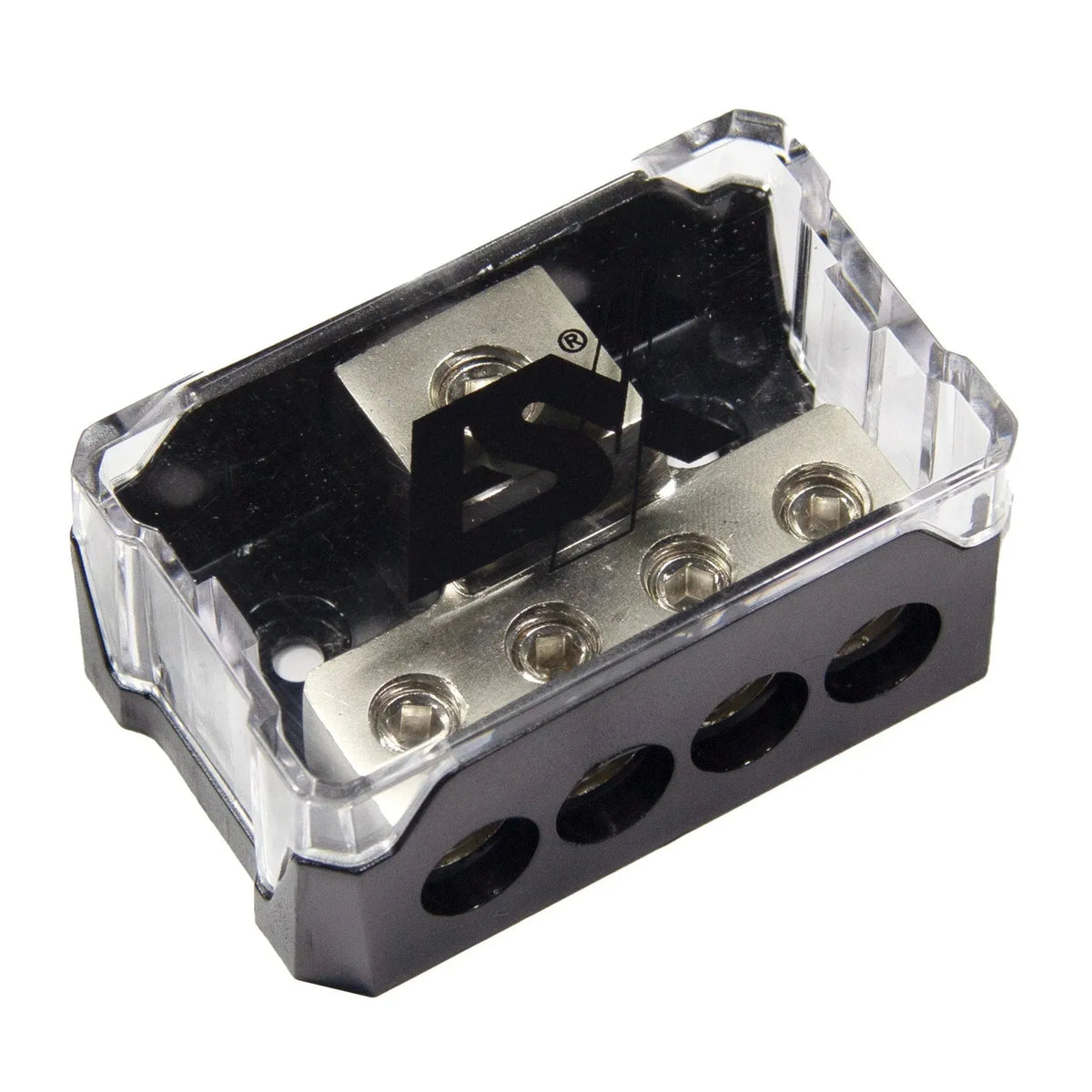

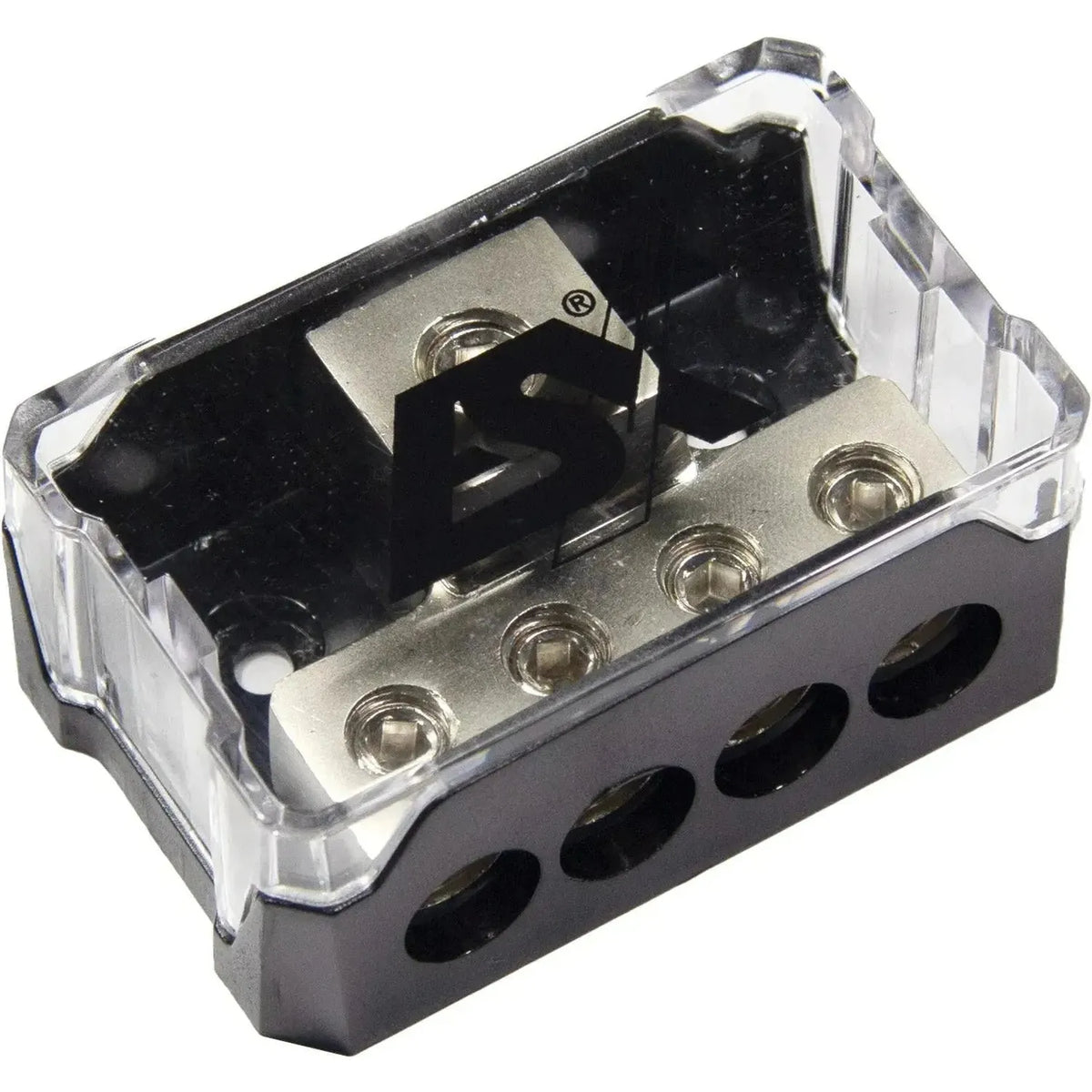

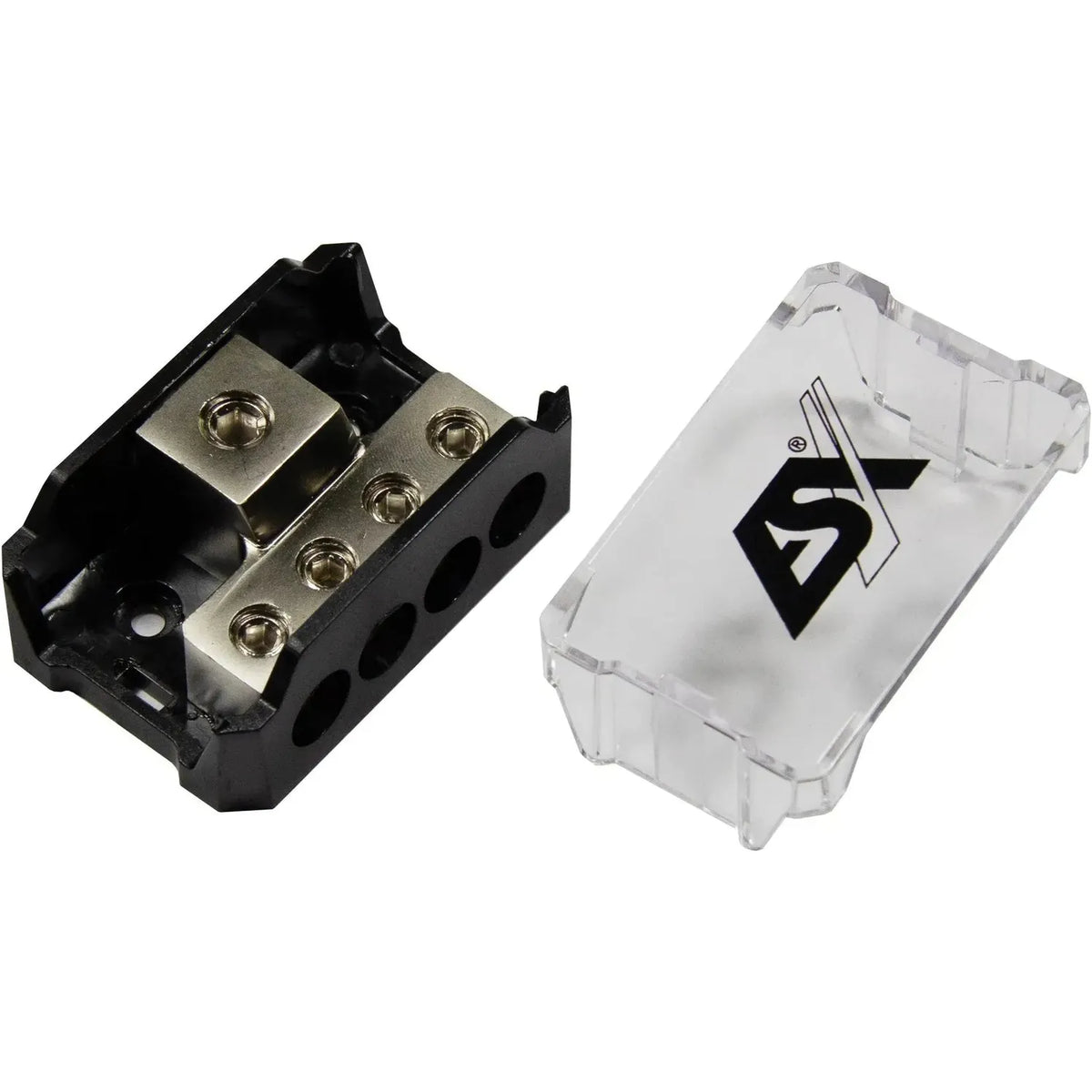

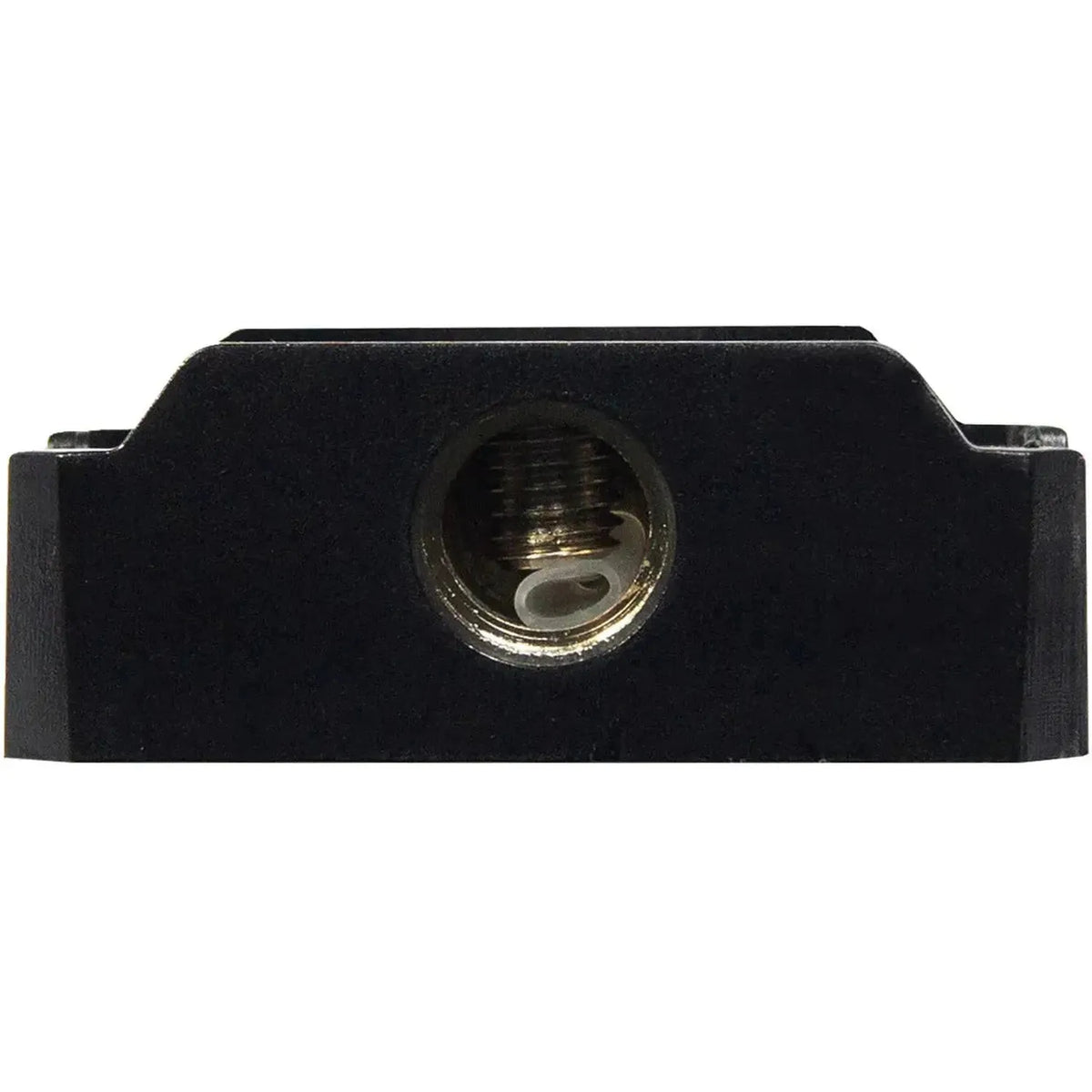

ESX DGD1/4 – Masseverteiler für saubere Erdung im Car-HiFi-Aufbau

Wer mehrere Verstärker oder Komponenten verbaut, kennt das Problem: Eine sauber ausgeführte Masseführung ist einer der häufigsten Schwachpunkte in Amateur-Installationen – und einer der häufigsten Gründe für Brummschleifen, Störgeräusche oder instabile Versorgungsspannungen. Der ESX DGD1/4 löst genau das strukturiert: Ein zentraler Massepunkt, von dem aus bis zu vier Abnehmer sauber und gleichwertig versorgt werden. Ich verwende solche Verteilerbausteine in jedem Aufbau mit mehr als einer Endstufe – es gibt keinen Grund, das nicht zu tun.

Technische Highlights des ESX DGD1/4

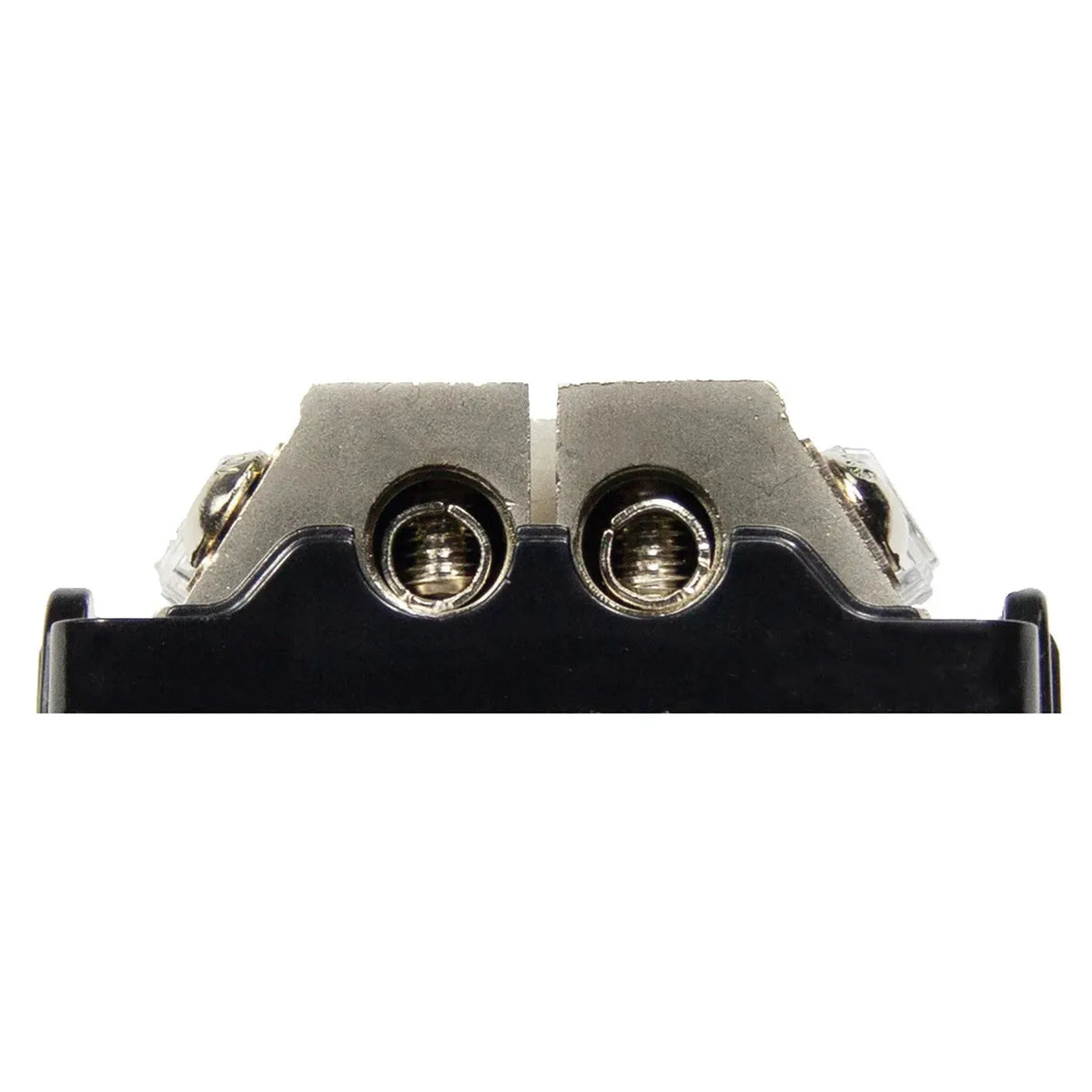

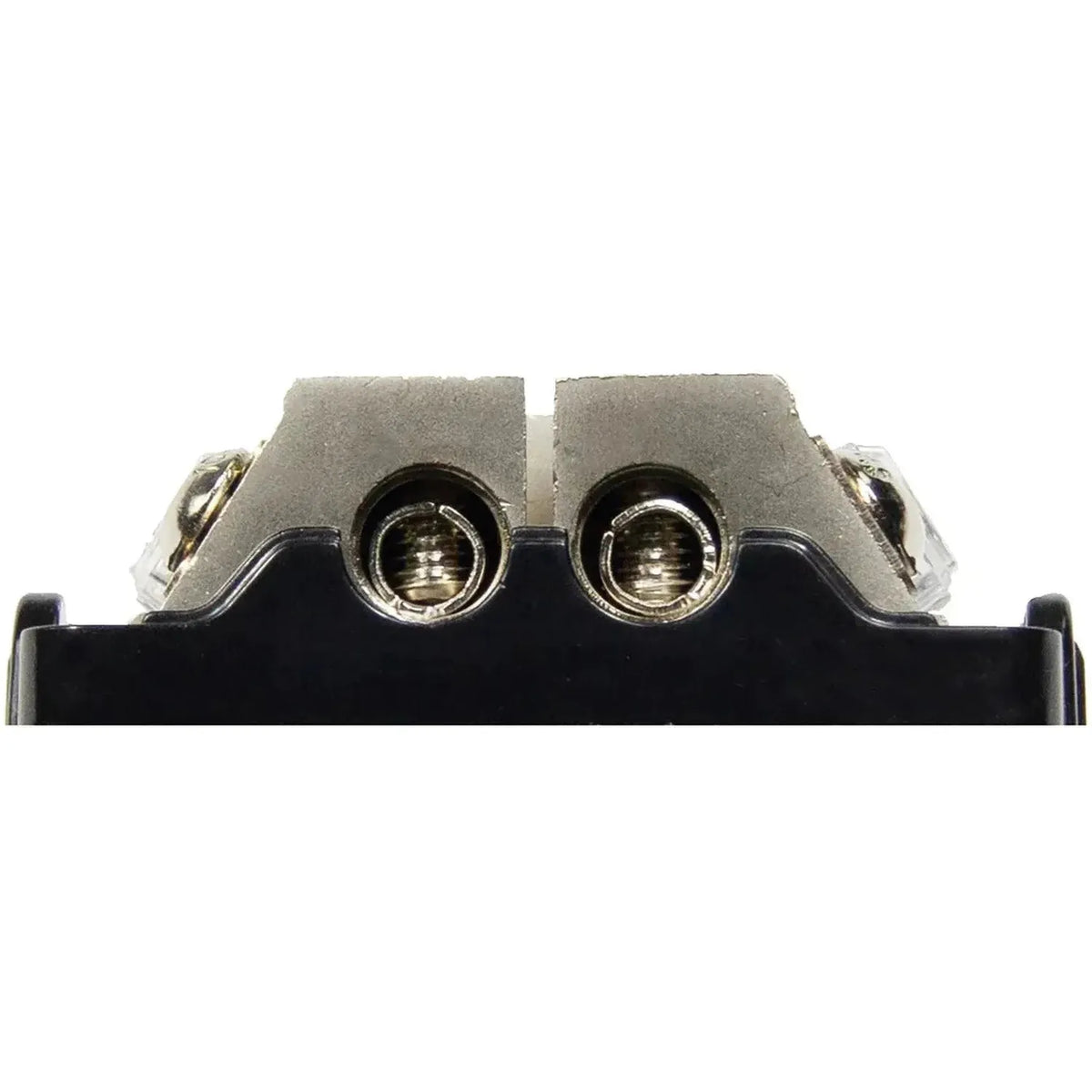

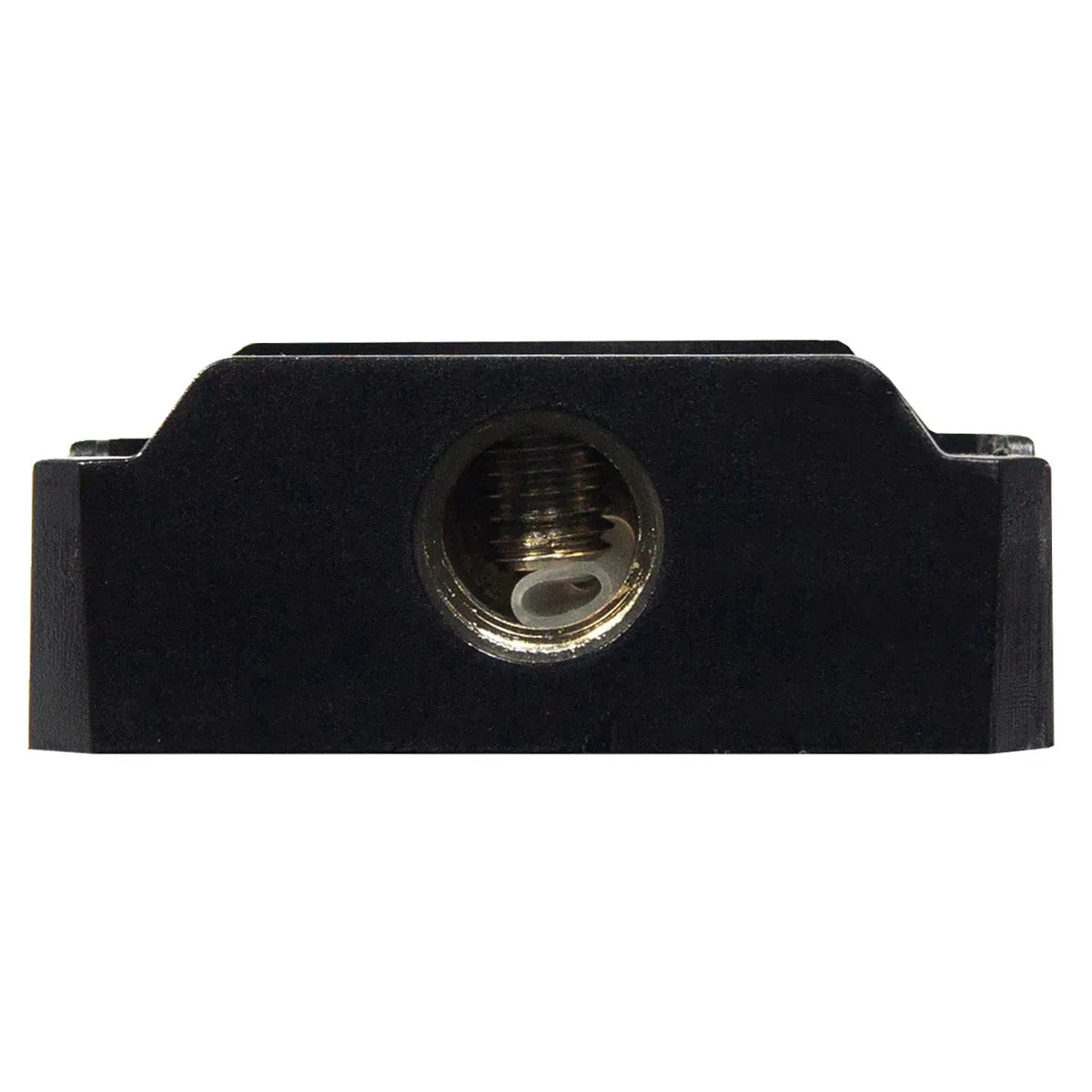

• 1 × 50 mm² Eingang: Hier liegt der dicke Hauptmassestrang an – direkt von der Karosserie oder dem zentralen Massepunkt der Batterie. 50 mm² als Eingangsquerschnitt ist für leistungsstarke Setups bis in den kW-Bereich ausreichend dimensioniert und schafft eine stabile Basis für alle nachgelagerten Abgänge.
• 4 × 25 mm² Ausgänge: Vier gleichwertige Abgänge mit je 25 mm² versorgen die einzelnen Verstärker oder Komponenten unabhängig voneinander. Damit entfällt das Daisy-Chaining (Kabel durchschleifen von Gerät zu Gerät), das bei Lastschwankungen eines Geräts alle anderen mit beeinflusst.
• Kompakte Bauform: Mit 70 × 30 × 45 mm lässt sich der DGD1/4 problemlos in beengten Verhältnissen – etwa im Kofferraum-Seitenverkleidungsbereich oder auf einer Verstärkerplatte – unterbringen, ohne viel Platz zu beanspruchen.
• Strukturiertes Massekonzept: Statt mehrerer einzelner Massepunkte an der Karosserie – die in Qualität und Übergangswiderstand oft stark variieren – zieht man eine sauber vorbereitete Masse und verteilt sie kontrolliert. Das verbessert die Signalqualität und reduziert das Rauschpotenzial im System spürbar.

Technische Daten im Überblick – ESX DGD1/4

• Typ: Masseverteiler
• Eingänge: 1 × 50 mm²
• Ausgänge: 4 × 25 mm²
• Abmessungen (L × B × H): 70 × 30 × 45 mm

Einsatzbereich & Kompatibilität des ESX DGD1/4

Der DGD1/4 eignet sich für jedes Setup, das mehr als eine Endstufe oder mehrere leistungshungrige Komponenten betreibt – klassischerweise ein 3-Wege-Frontsystem mit separater Subwoofer-Endstufe, aber auch für DSP-basierte Aufbauten, bei denen DSP, Prozessor-Endstufen und Active-Crossover-Einheiten alle einen eigenen, sauberen Masseanschluss benötigen. Sinnvoll kombinierbar mit einem passenden Stromverteiler (z. B. dem ESX DGD1/4 auf der Plusseite oder einem gleichwertigen Modell), damit beide Leitungswege symmetrisch aufgebaut sind. Wer plant, Kabelkanäle oder eine dedizierte Verstärkerplatte zu bauen, sollte den Masseverteiler von Anfang an in die Planung einbeziehen – nachträglich einbauen funktioniert, ist aber aufwändiger.

Worauf du beim Einbau des ESX DGD1/4 achten solltest

• Massepunkt vorbereiten: Der Eingang bringt nur dann etwas, wenn der eigentliche Karosserie-Massepunkt sauber ist – Lack abschleifen bis auf blankes Metall, guter Ringkabelschuh, fester Sitz. Ein schlechter Primär-Massepunkt macht den Verteiler nutzlos.
• Kabelquerschnitt nicht unterschreiten: Die Ausgänge sind auf 25 mm² ausgelegt – nutze das auch. Dünnere Kabel erhöhen den Widerstand auf der Masseleitung und können bei hoher Last zu Spannungsabfall oder Wärmeentwicklung führen.
• Befestigung beachten: Den Verteiler selbst auf einem nicht-leitenden Untergrund oder mit ausreichend Abstand zur Karosserie montieren, wenn er nicht direkt als Massepunkt genutzt werden soll – je nach Gehäusematerial kann sonst ungewollter Kontakt entstehen.
• Symmetrischer Aufbau empfohlen: Wenn möglich, den Masseverteiler möglichst nah am Einbauort der Verstärker platzieren, damit alle Ausgangsleitungen ähnlich lang sind. Stark unterschiedliche Leitungslängen auf den Masseleitungen können theoretisch Potentialunterschiede begünstigen.

Der ESX DGD1/4 ist kein Glamour-Bauteil, aber eines der sinnvollsten, die du in einem ernsthaften Mehrkomponenten-Setup verbauen kannst. Wer auf ein ordentliches Massekonzept setzt, vermeidet einen ganzen Rattenschwanz an späteren Problemen. Für jeden, der mehr als eine Endstufe fährt, ist das hier einfach die saubere Lösung.
