EDGE EDX12D2-E3

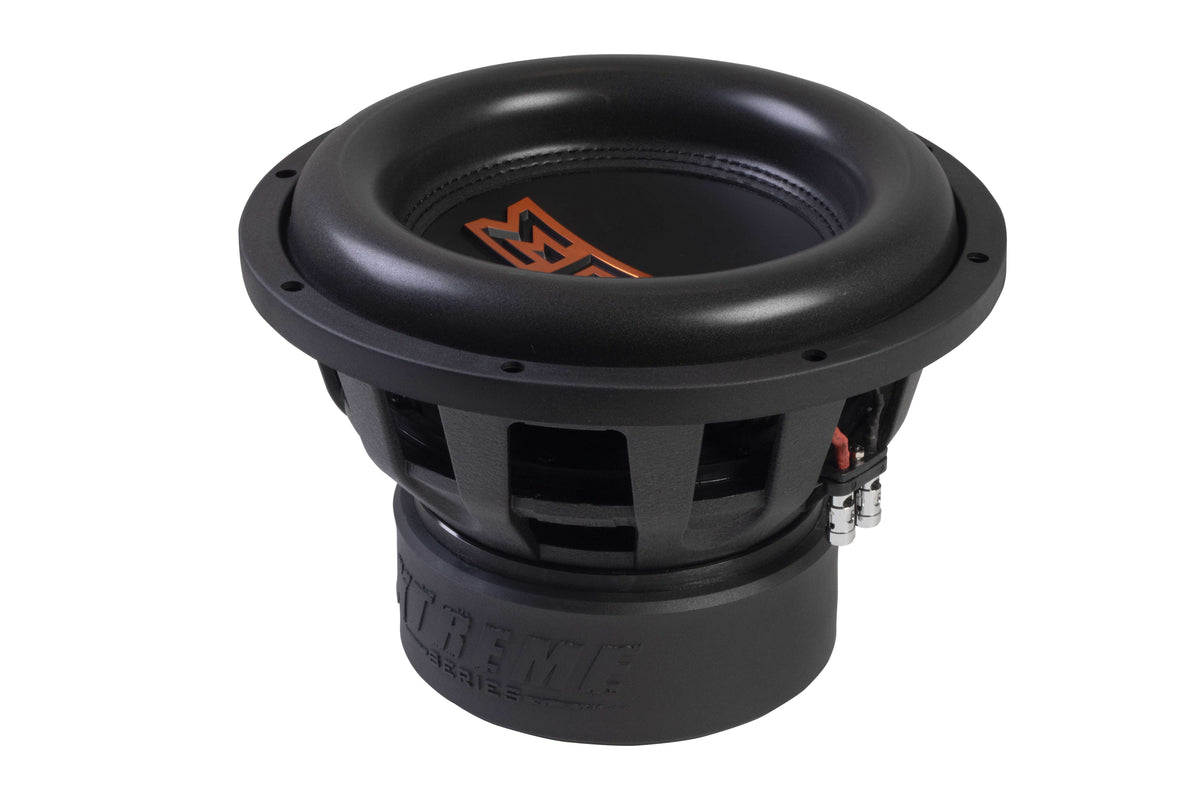

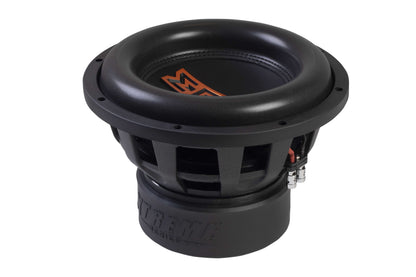

EDGE EDX12D2-E3 – 12-Zoll-Subwoofer für Street-Bass und SPL-Anwendungen

Der EDGE EDX12D2-E3 ist ein 12-Zoll-Sub aus der Xtreme-Serie, der klar auf druckvolle Lautstärke und tiefen Pegel ausgelegt ist – kein audiophiler SQ-Sub für subtile Detailauflösung, sondern eine Wucht-Maschine für alle, die ihren Kofferraum zum Beben bringen wollen. Mit 2000 Watt RMS und einem dreifach gestapelten Ferritmagneten bringt er genug Dampf für ambitionierte Street-Setups und Einstiegs-SPL-Builds. Ich würde ihn überall dort einsetzen, wo es auf maximalen Druck bei überschaubarem Budget ankommt.

Technische Highlights des EDX12D2-E3

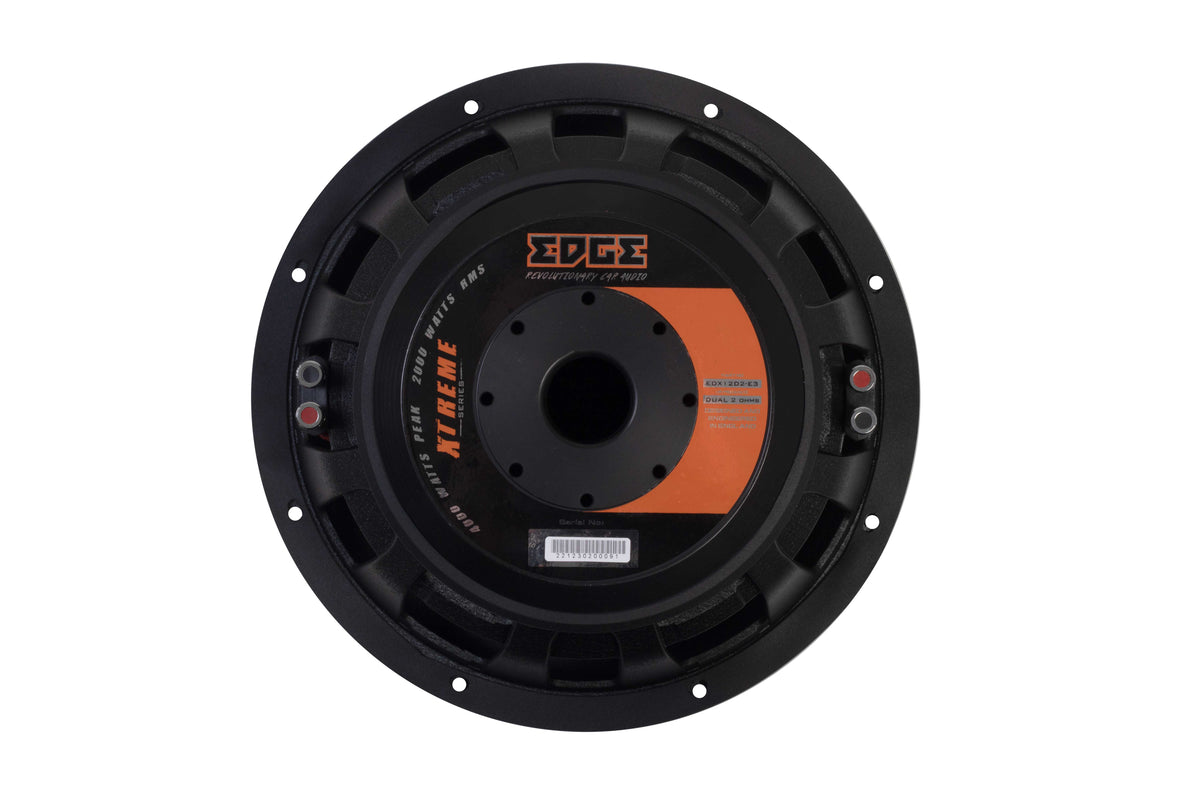

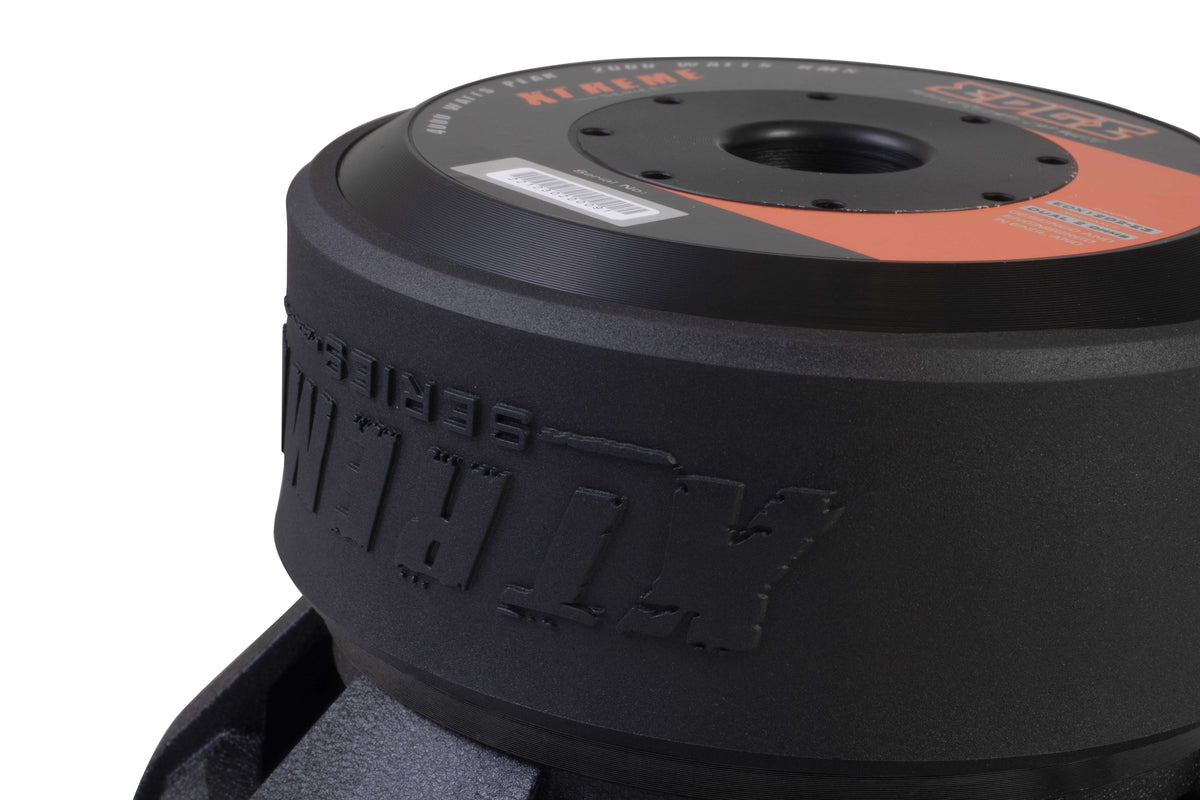

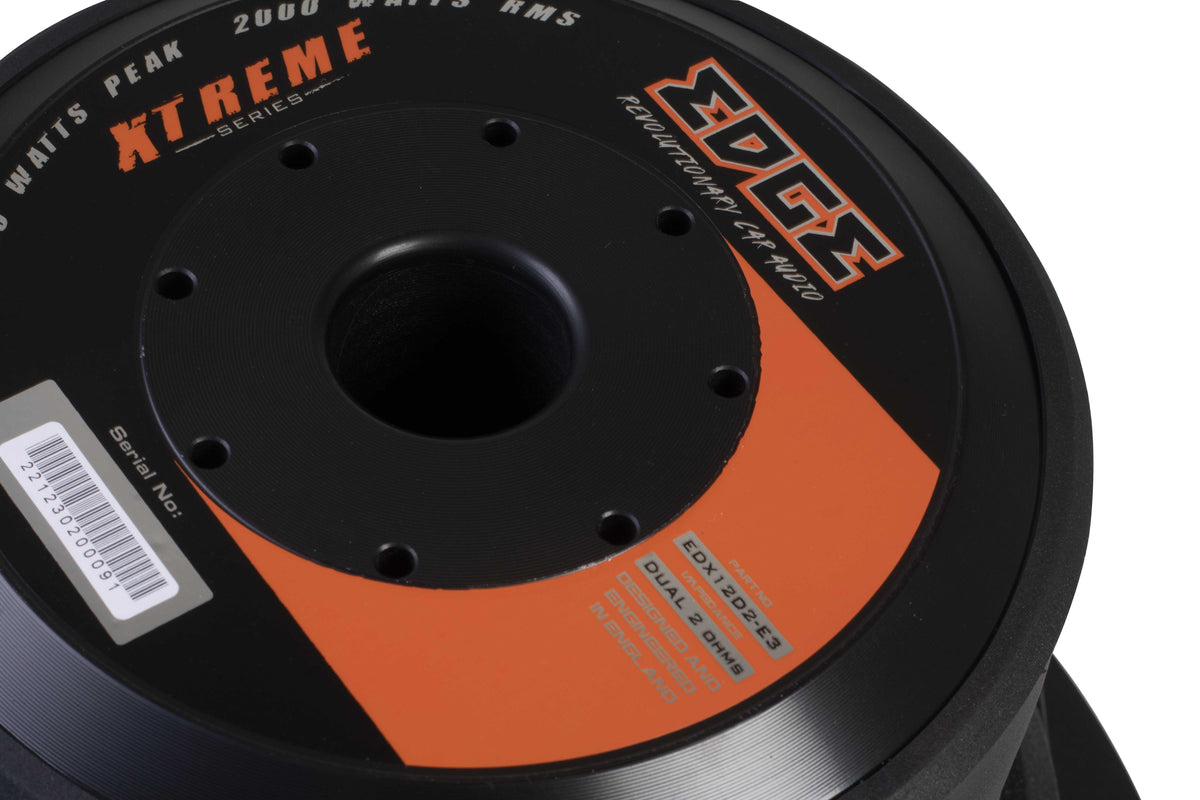

• Dreifach gestapelter Ferritmagnet (Y35): Drei übereinander gestapelte Magnetscheiben erzeugen ein starkes, stabiles Magnetfeld – das sorgt für einen hohen Antriebsfaktor und damit für kontrollierten Hub auch bei hoher Leistung.
• 76-mm-Vierlagen-Flachwickel-Schwingspule aus Aluminium: Die 76-mm-Schwingspule (3 Zoll Nenngröße) in Flachwicklung auf einem Aluminiumträger verteilt Wärme effizienter als Kupfer-Rund-Wicklung – das verlängert die thermische Belastbarkeit bei langen Pegel-Sessions spürbar.
• Breiter Doppelschaumring-Sicke: Die extra breite Doppel-Schaumstoffsicke ist bewusst für hohe Hubwege ausgelegt. Sie gibt dem Konus den nötigen Bewegungsspielraum bei tiefen Frequenzen, ohne frühzeitig mechanisch zu limitieren.
• Dreifach-Spinne aus Polycotton: Drei parallele Spinnenscheiben stabilisieren die Schwingspule präziser als eine einzelne – das reduziert Einzel-Schwingungsverzerrung und erhöht die Langzeitstabilität unter Last.

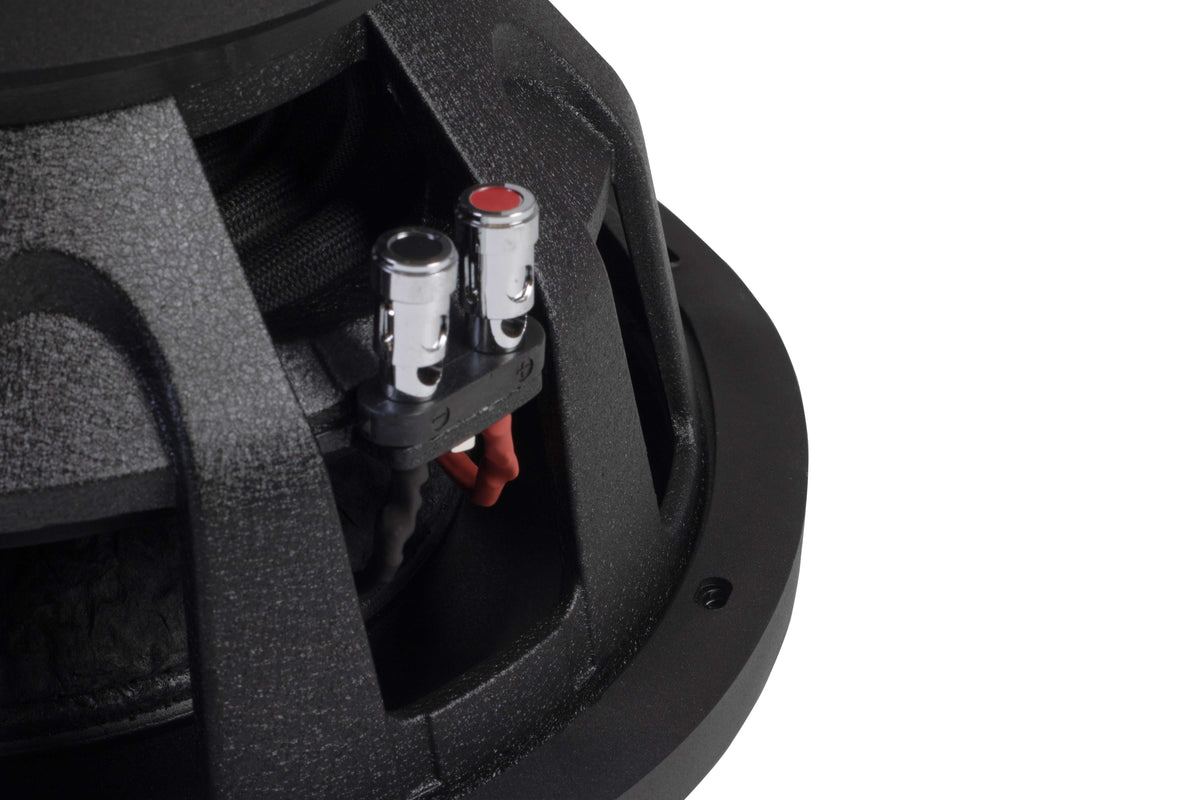

• Dual-2-Ohm-Konfiguration: Die doppelte 2-Ohm-Schwingspule erlaubt flexible Beschaltung: parallel ergibt sich 1 Ohm (für maximale Leistung an entsprechenden Endstufen), in Reihe 4 Ohm (stabiler für den Alltag). Das macht den Sub kompatibel mit einer breiten Auswahl an Verstärkern.

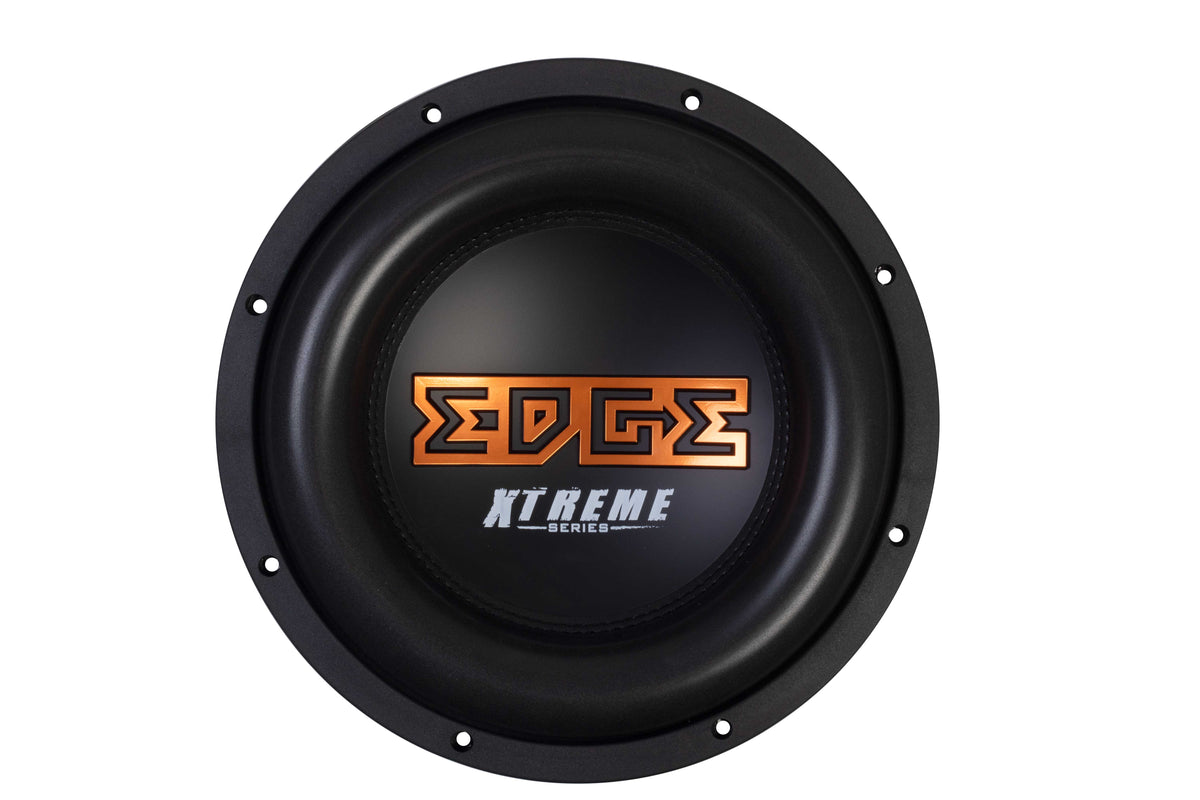

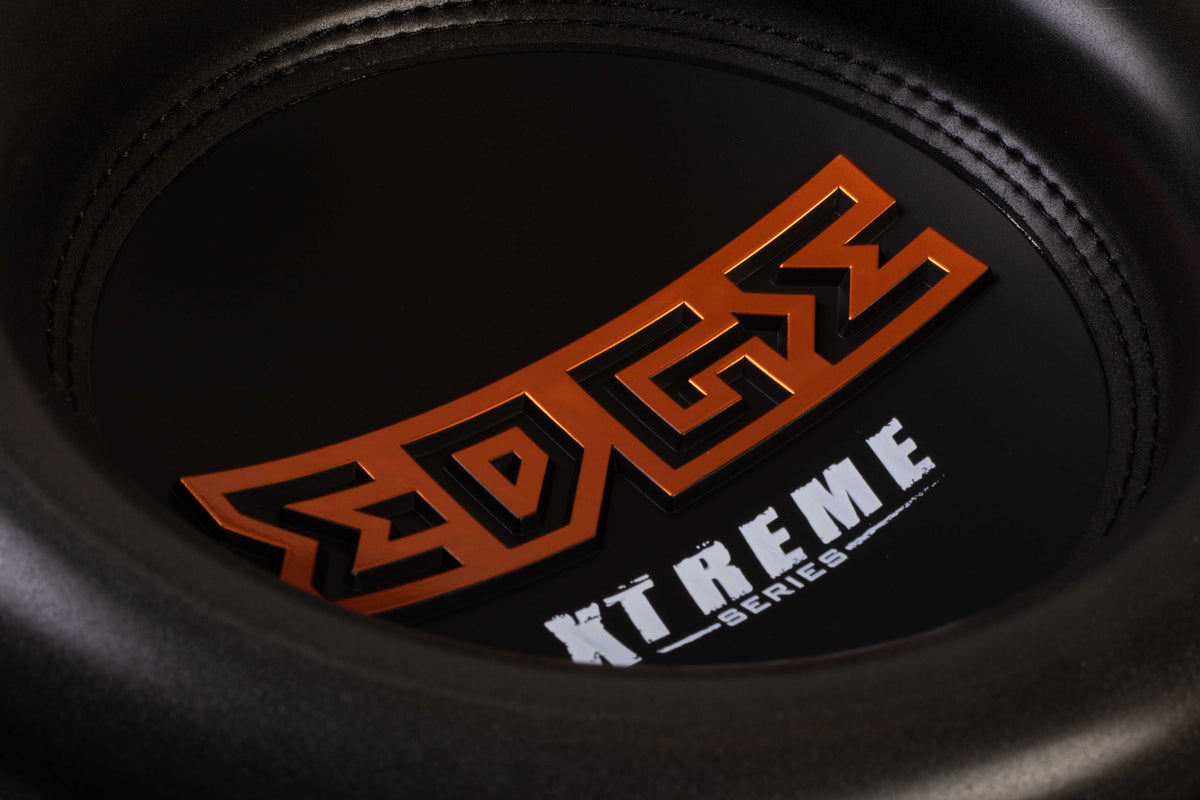

• Nicht-gepresste Papiermembran: Statt einer schweren Pressmasse-Membran setzt EDGE hier auf eine leichte, nicht gepresste Papierkonstruktion – das hält die bewegte Masse im Rahmen und begünstigt eine schnellere Impulswiedergabe im Bassbereich.

Technische Daten im Überblick – EDX12D2-E3

• Modell: EDGE EDX12D2-E3
• Nennleistung (RMS): 2000 W
• Impedanz: 2 × 2 Ohm (Dual 2 Ohm)
• Schwingspulendurchmesser: 76 mm (3 Zoll Nenngröße)
• Außendurchmesser: 286 mm

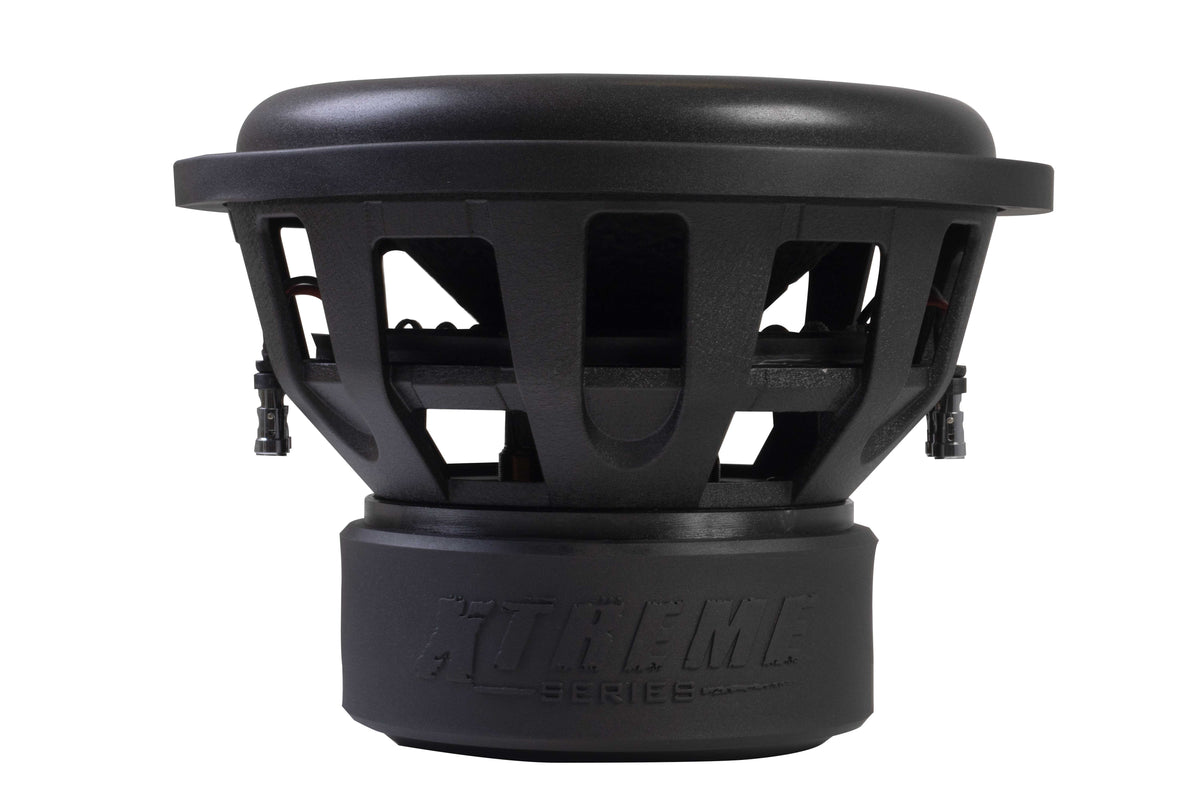

• Einbautiefe: 196 mm
• Magnetaufbau: 3× Y35 Ferrit, gestapelt (je 190 × 95 × 20 mm)
• Freiluftresonanz (Fs): 33 Hz
• Äquivalentvolumen (Vas): 20,2 L
• Gesamtgüte (Qts): 0,488
• Mechanische Güte (Qms): 6,238
• Elektrische Güte (Qes): 0,529
• Bewegte Masse (Mms): 338 g
• Antriebsfaktor (Bl): 21,97 T·m
• Gleichstromwiderstand (Re): 2 × 1,8 Ohm
• Wirkungsgrad (SPL): 84 dB (1 W/1 m)
• Empfohlenes Gehäusevolumen (Bassreflex): ca. 42–57 Liter
• Membranfläche (Sd): 459 cm²

Einsatzbereich & Kompatibilität – EDX12D2-E3

Der EDX12D2-E3 ist klar für druck- und pegelorientierte Setups gemacht – Street-Bass, Daily-SPL oder Fahrzeuge, in denen man einfach ordentlich was hören will, ohne gleich in Wettkampfpreisklassen zu investieren. Mit einer Einbautiefe von 196 mm passt er in die meisten Kofferraum-Subwooferboxen ohne Probleme; in Türen oder Fußraumbauten wird es eng, das ist nicht seine Domäne.

Empfohlen wird ein Bassreflexgehäuse zwischen ca. 42 und 57 Litern. Mit dem Qts-Wert von 0,488 liegt er im Grenzbereich zwischen Bassreflex und geschlossenem Gehäuse – wer tiefen, druckvollen Bass ohne Reflexport bevorzugt, kann auch ein geschlossenes Gehäuse um die 30–35 Liter testen, verliert dabei aber etwas Tiefgang im Vergleich zur Reflexabstimmung.

Für den Sub brauchst du eine Endstufe, die bei 1 Ohm (Parallel-Beschaltung) stabil läuft und 2000 Watt RMS liefern kann – oder bei 4 Ohm (Reihen-Beschaltung) entsprechend weniger Leistung, dann aber mit mehr Verstärker-Sicherheit. Kombiniere ihn sinnvollerweise mit einem DSP, um die Übernahmefrequenz sauber einzustellen und Subsonic-Filter bei Bassreflexbetrieb zu setzen.

Worauf du beim Einbau des EDX12D2-E3 achten solltest

• Kabelquerschnitt nicht unterschätzen: Bei 2000 Watt RMS brauchst du auf der Versorgungsseite der Endstufe mindestens 25 mm² Querschnitt – alles drunter wird zum Engpass und kostet Leistung und Zuverlässigkeit.
• Subsonic-Filter setzen: Im Bassreflexbetrieb unbedingt einen Subsonic-Filter unterhalb der Portabstimmungsfrequenz einsetzen. Ohne ihn kann der Sub bei tiefen Frequenzen unkontrolliert überhüben – bei 2000 Watt geht das schnell auf die Spule.
• Gehäuse wirklich dicht bauen: Mit der bewegten Masse von 338 g und dem Antriebsfaktor dieses Antriebs will der Sub ein solides, resonanzarmes Gehäuse. Schlecht verleimte oder vibrationsanfällige Boxen vernichten den Druckaufbau – lieber einmal mehr schrauben und abdichten.
• Einbauöffnung prüfen: Der Außendurchmesser beträgt 286 mm. Die Einbauöffnung muss entsprechend vorbereitet sein – bei selbst gebauten Gehäusen unbedingt die Frässchablone vor dem Endausbau testen.

Der EDGE EDX12D2-E3 ist kein Sub für Klangtüftler, die Stimmenwiedergabe und Detailauflösung im Bassbereich optimieren wollen – dafür ist er zu sehr auf Pegel ausgelegt. Wer aber einen druckvollen 12-Zöller mit ordentlicher Leistungsaufnahme und gutem Preis-Leistungs-Verhältnis für ein Street- oder Entry-SPL-Setup sucht, bekommt hier ein durchdachtes Paket. Voraussetzung ist, dass die Umgebung stimmt: passendes Gehäuse, ausreichend Verstärkerleistung, sauber eingestellter DSP.
