EDGE EDX10D2-E3

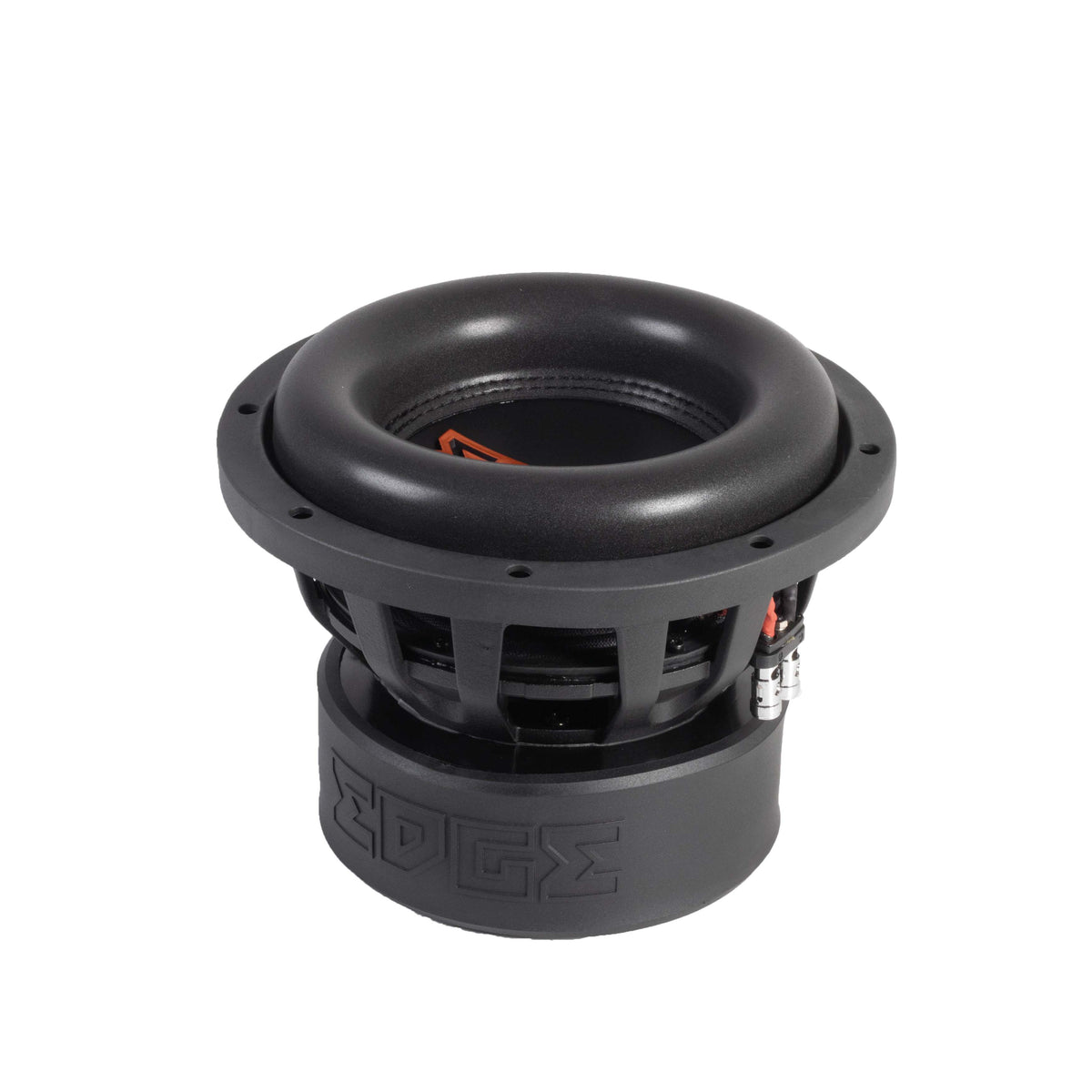

EDGE EDX10D2-E3 – 10-Zoll-Subwoofer für alle, die Druck wollen

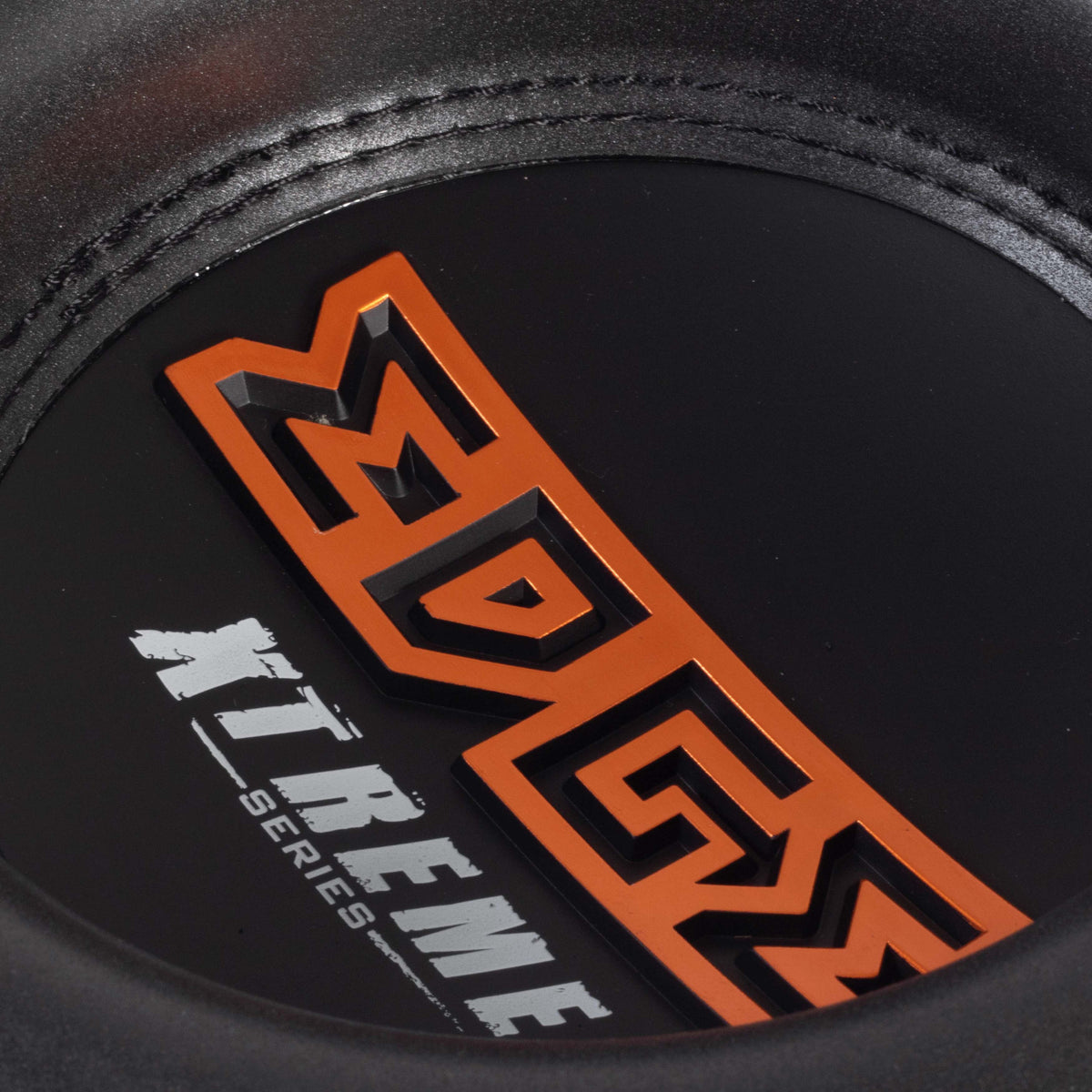

Der EDGE EDX10D2-E3 ist ein 10-Zoll-Sub aus der Xtreme-Serie – eine Baureihe, die sich klar zwischen Straße und Wettbewerb positioniert. Das bedeutet: ordentlich Hub, ordentlich Pegel, kein Kompromiss zugunsten von Feindynamik. Wer ein SPL-orientiertes Setup plant oder einfach spürbaren Druck im Alltag will, ist hier richtig. Für ein hochaufgelöstes SQ-System mit Fokus auf Tiefbass-Ortungsschärfe gibt es bessere Kandidaten – das ist aber auch nicht die Zielgruppe dieses Subwoofers.

Technische Highlights des EDX10D2-E3

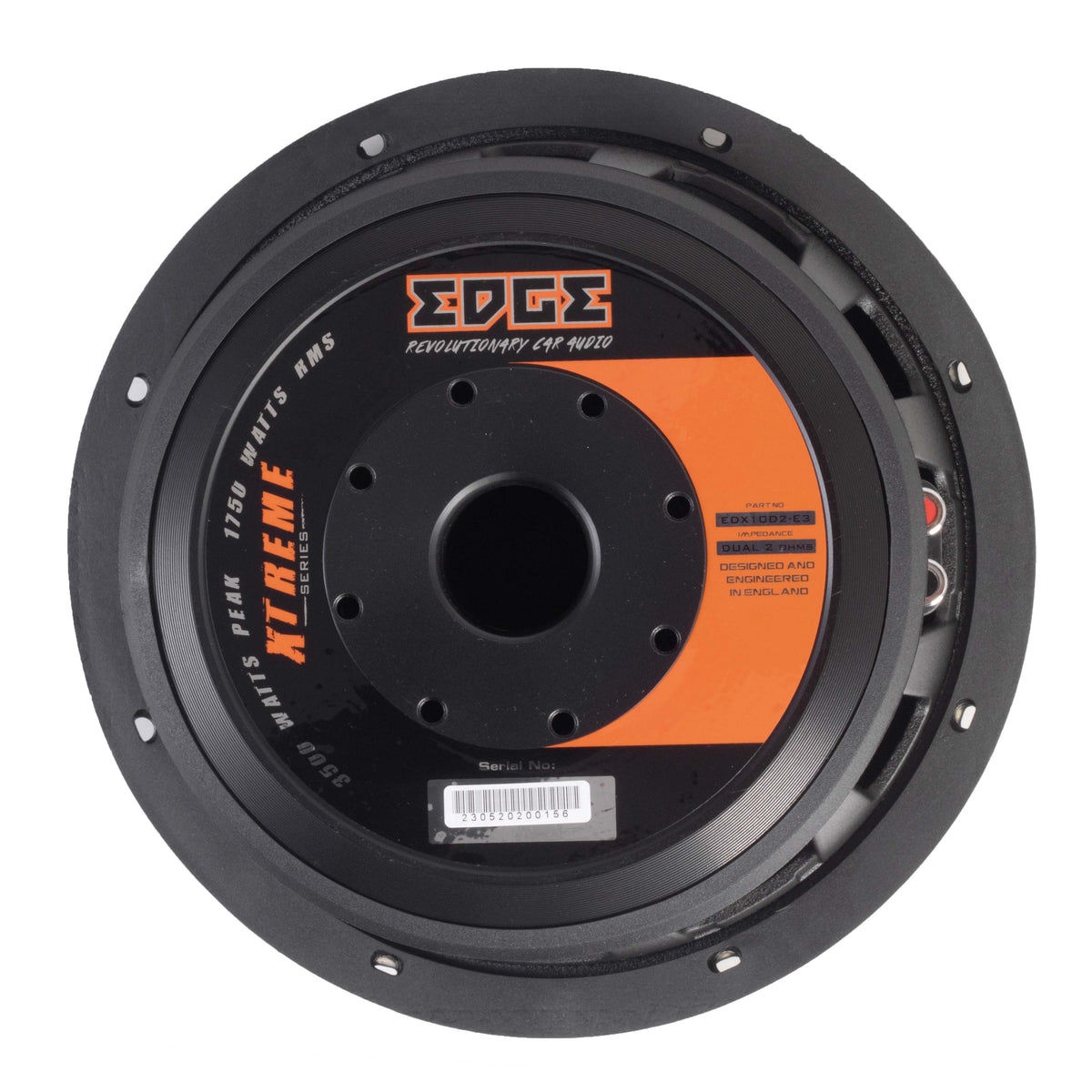

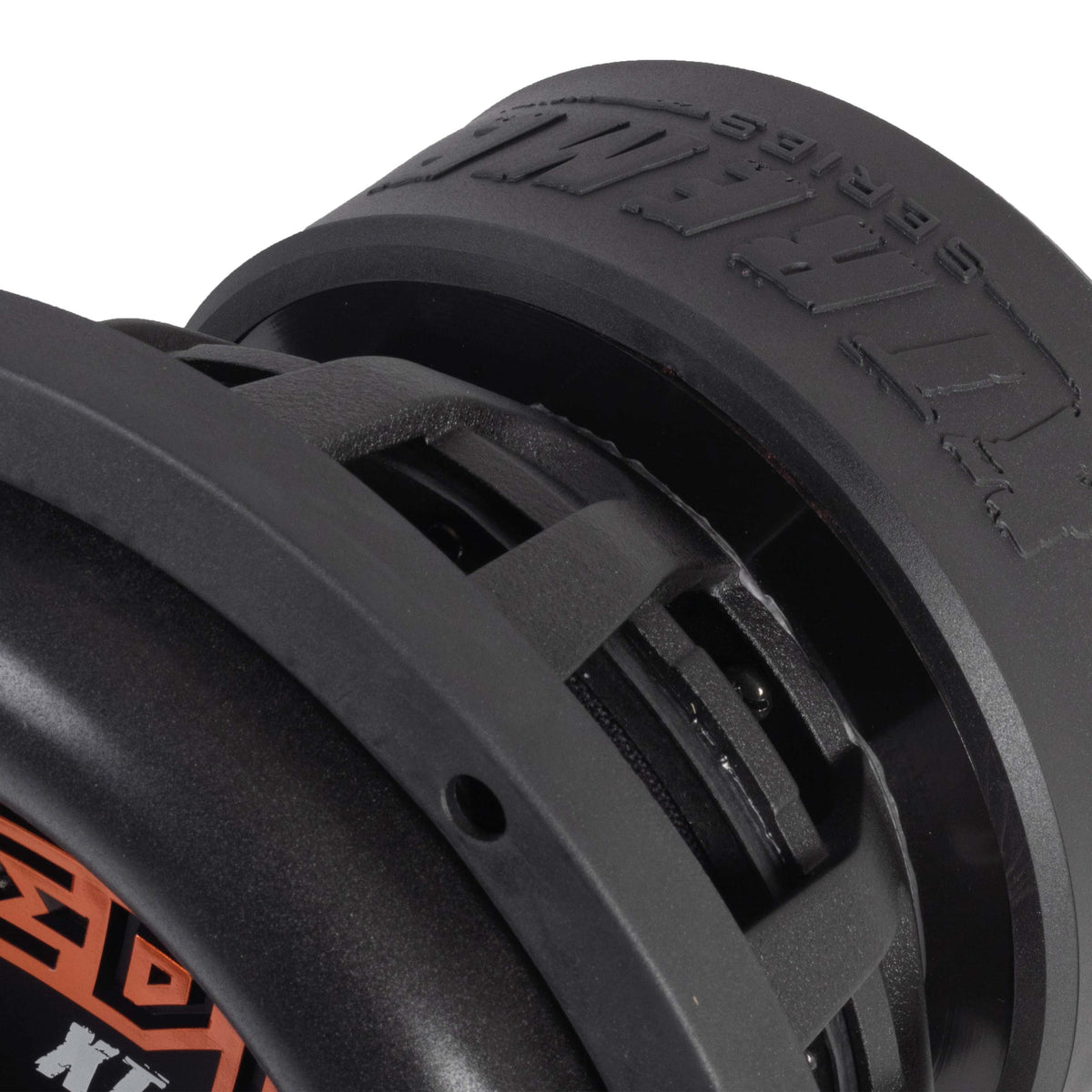

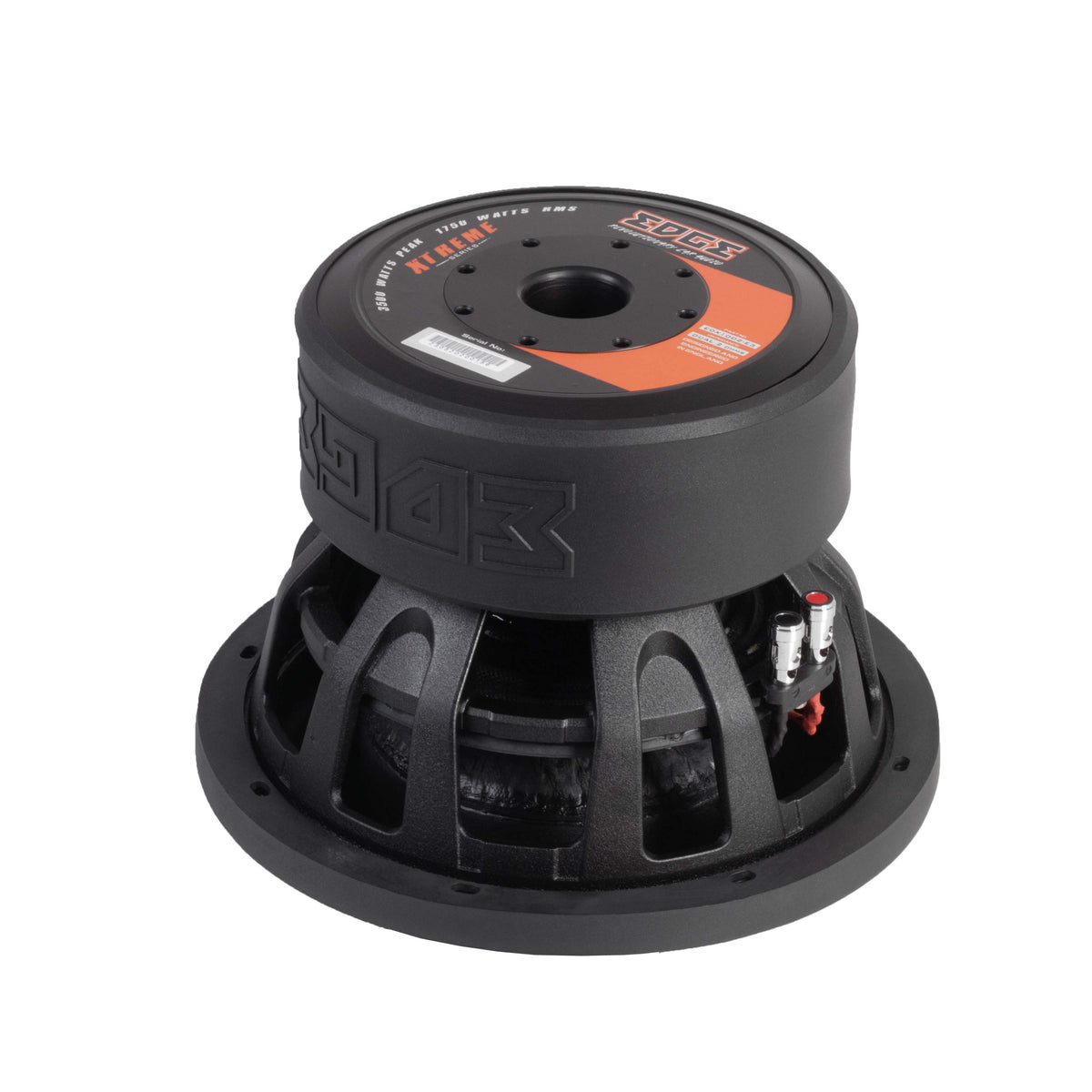

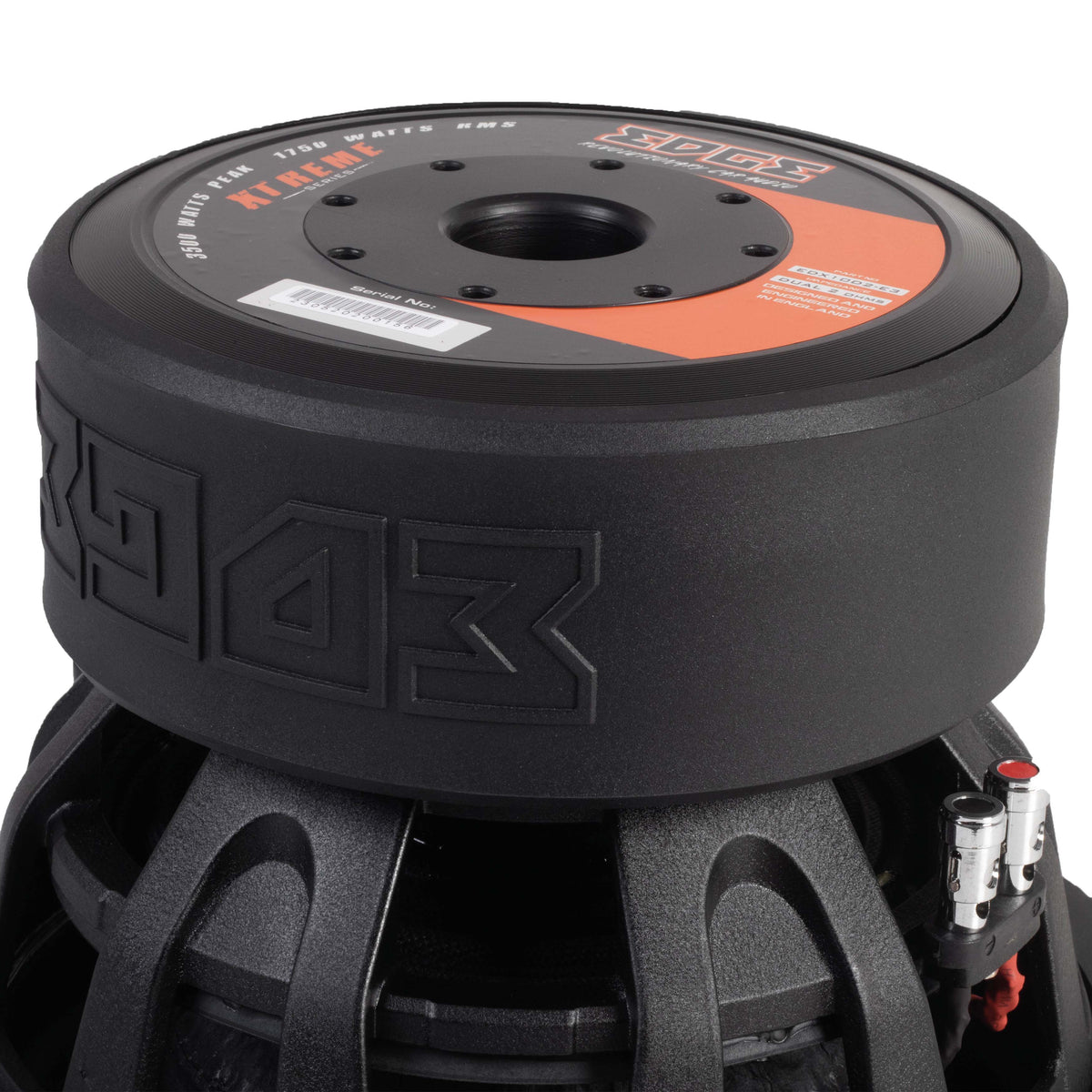

• Dreifach gestapelter Ferrit-Magnet (Y35-Qualität): Drei übereinander gestapelte Magnete sorgen für einen starken, stabilen Antrieb – das ist die Grundlage für den hohen Wirkungsgrad und die Belastbarkeit bei dauerhaftem Einsatz.
• 76-mm-Vierlagen-Flachwickel-Schwingspule auf Aluminium-Träger: Eine breite Schwingspule auf einem Aluminiumträger leitet Wärme besser ab als Kunststoff oder Papier. Das schützt bei längerem Volllastbetrieb vor thermischem Versagen.
• Doppelte Polybaumwoll-Spinnen: Zwei Spinnen statt einer geben dem Antriebssystem mehr Führung und Stabilität, besonders bei großem Hub – das kommt der Langzeitstabilität zugute.

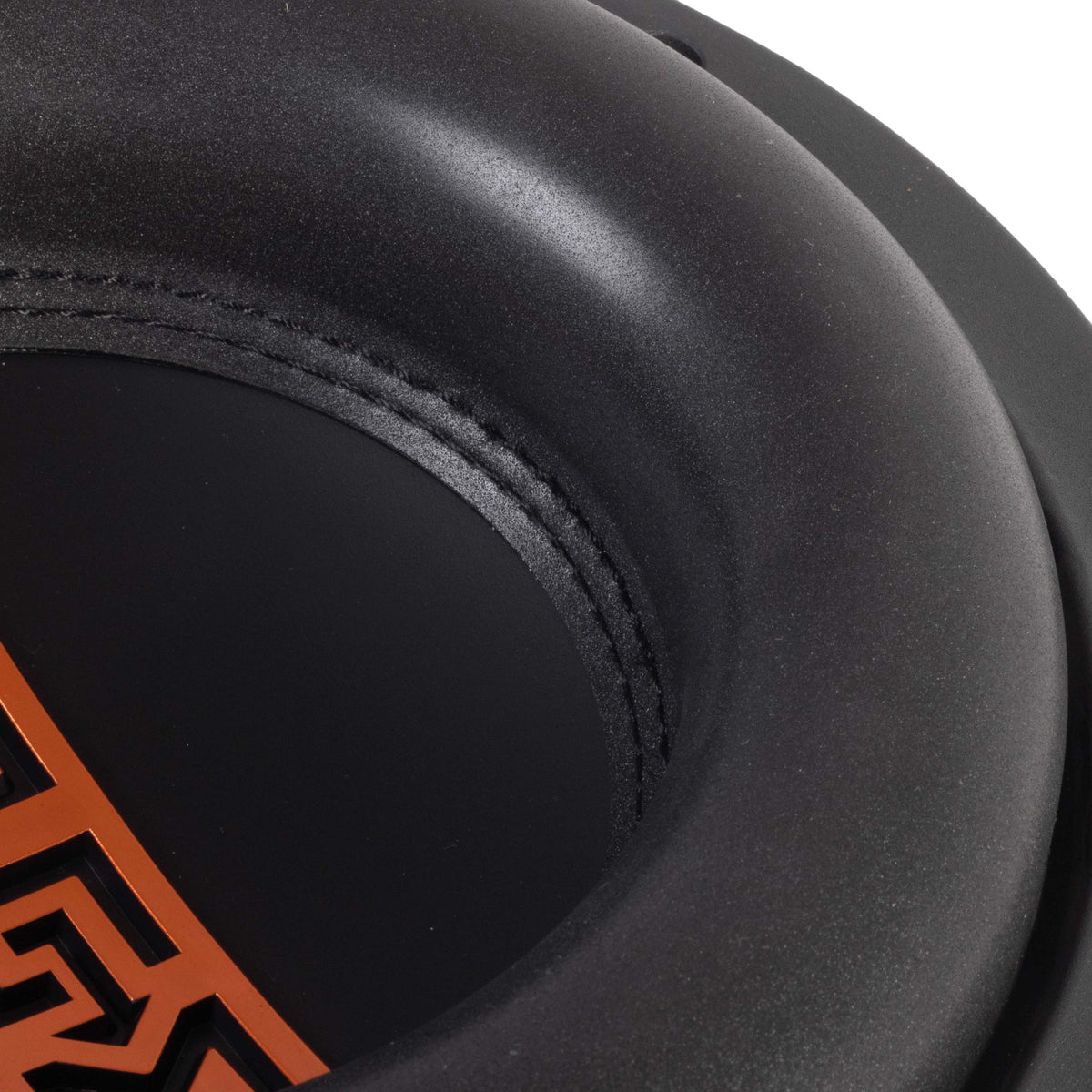

• Breite Doppel-Schaumstoffsicke: Die großzügige Sicke ist auf maximalen Ausschlag ausgelegt und erlaubt die nötige Bewegungsfreiheit, die 1.750 W RMS mit sich bringen.

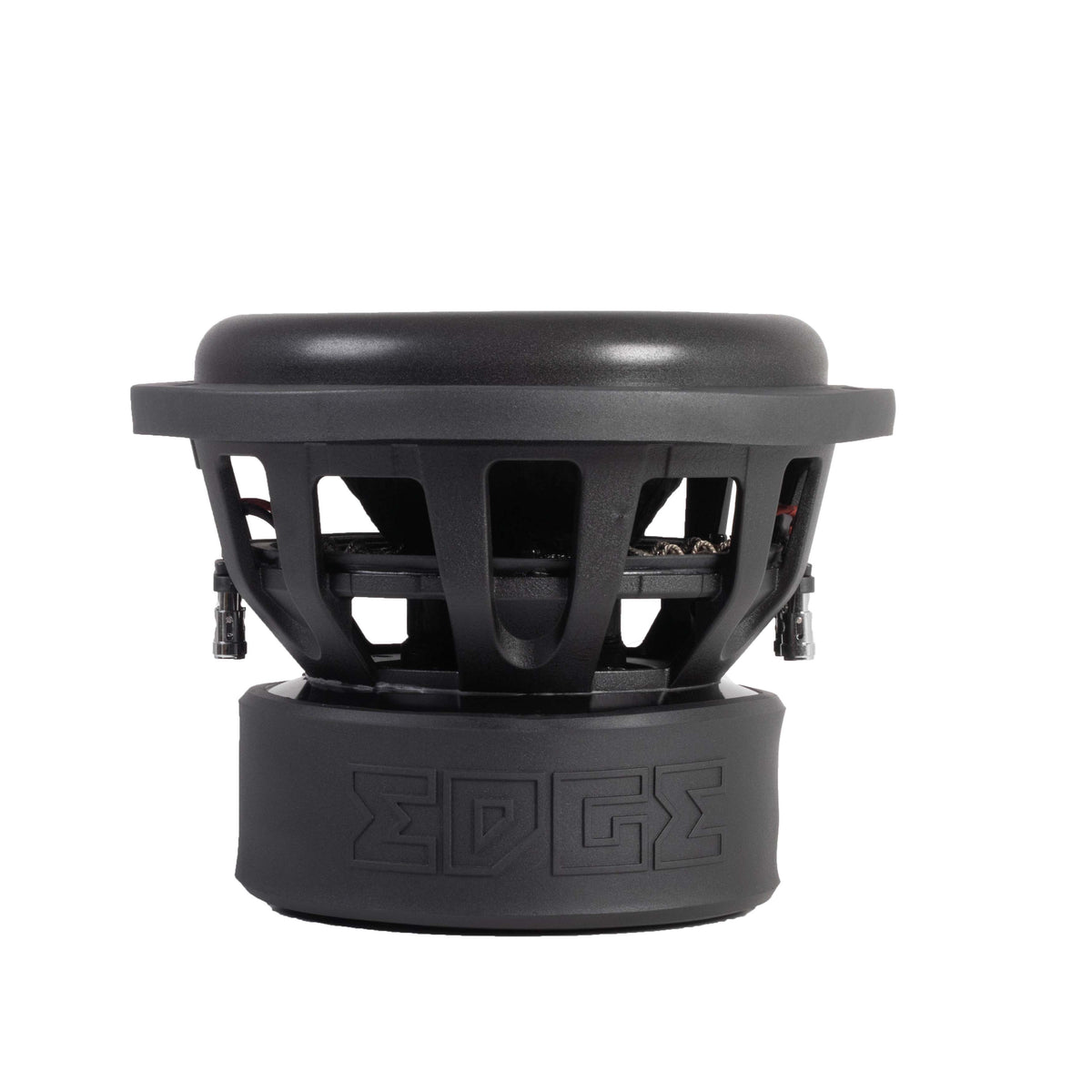

• Druckguss-Aluminiumkorb: Im Gegensatz zu gestanzten Stahlkörben ist ein Druckgusskorb formstabiler und schwingt nicht mit – das reduziert ungewollte Resonanzen und macht den Einbau langlebiger.

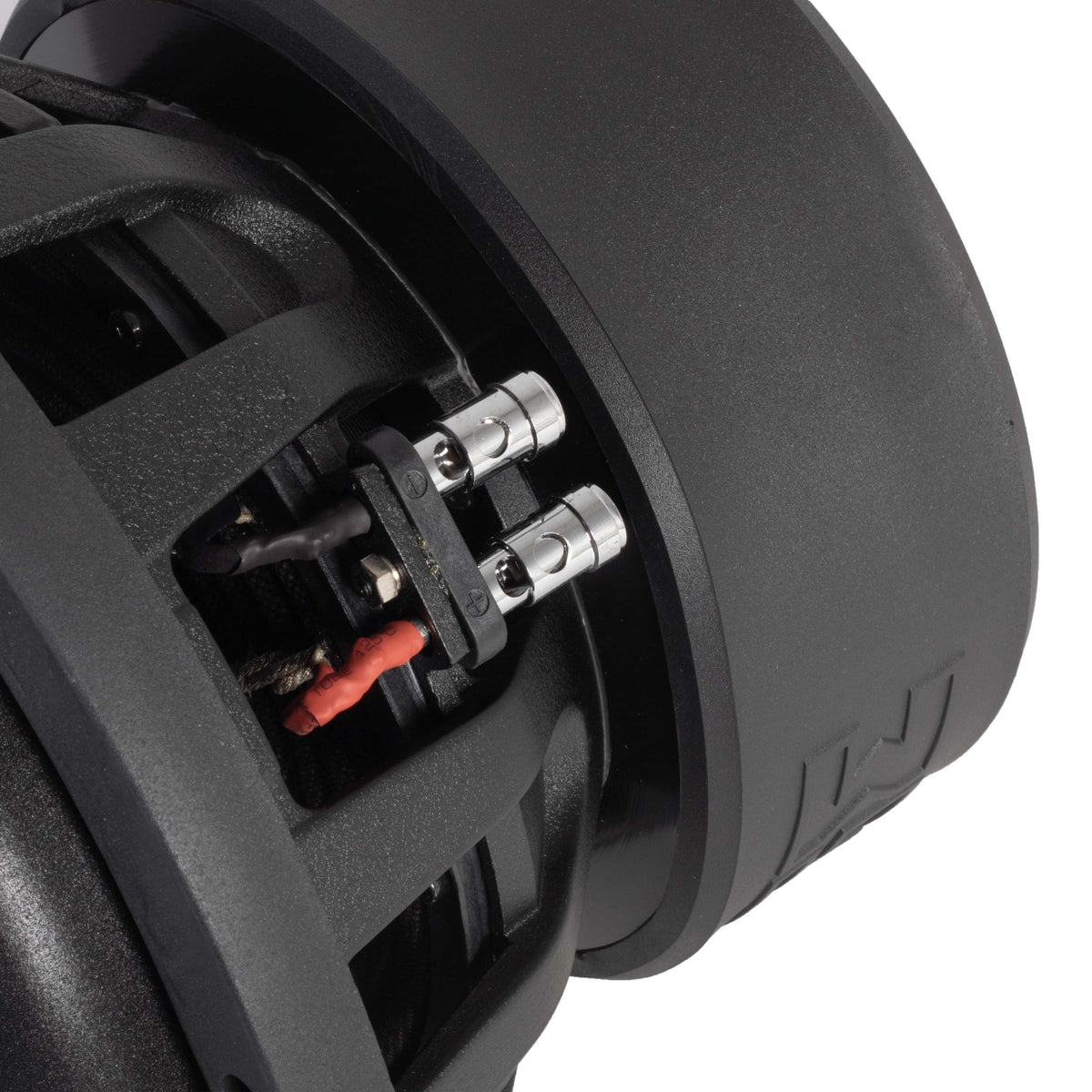

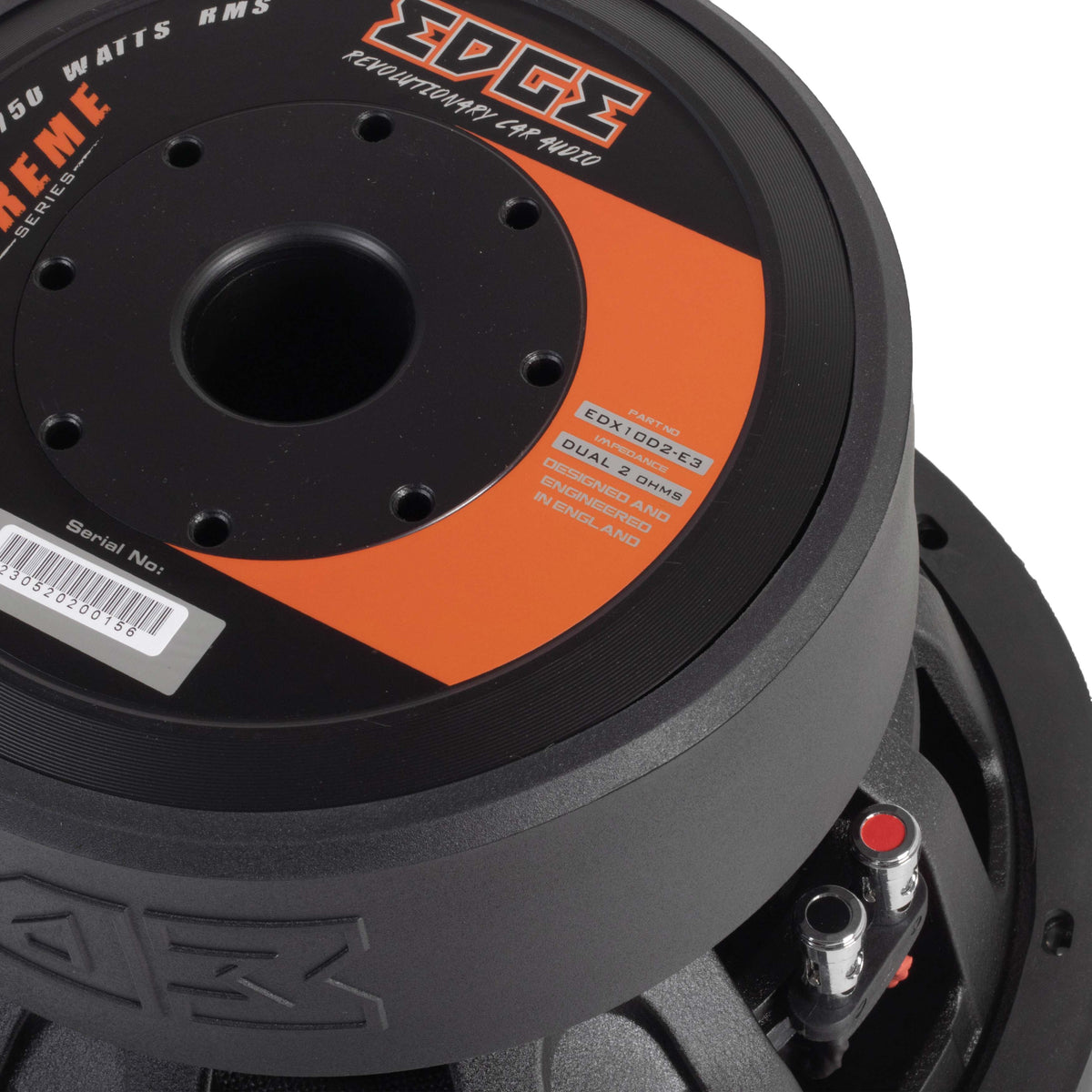

• Dual-2-Ohm-Konfiguration: Die doppelte 2-Ohm-Wicklung lässt sich flexibel auf 1 Ohm (parallel) oder 4 Ohm (seriell) beschalten – du passt die Impedanz an deine Endstufe an, nicht umgekehrt.

Technische Daten des EDX10D2-E3 im Überblick

• Impedanz: Dual 2 Ohm (parallel: 1 Ω / seriell: 4 Ω)
• RMS-Leistung: 1.750 W (Dauerbelastbarkeit)
• Peak-Leistung: 3.500 W (Kurzzeitbelastbarkeit, kein Dauerbetriebswert)
• Schwingspulendurchmesser: 76 mm (3 Zoll)
• Außendurchmesser: 234 mm
• Einbautiefe: 170 mm
• Magnetabmessungen: 190 × 95 × 20 mm (3 Lagen)
• Empfohlenes Gehäusevolumen: 28–57 Liter
• Freiluftresonanz (Fs): 32 Hz
• Wirkungsgrad (SPL): 83 dB (1 W/1 m)
• Bewegte Masse (Mms): 218 g
• Äquivalenzvolumen (Vas): 13,3 L
• Gesamtgüte (Qts): 0,362
• DC-Widerstand (Re): 2 × 1,8 Ω

Einsatzbereich & Kompatibilität – wo der EDX10D2-E3 seine Stärken ausspielt

Der EDX10D2-E3 ist für Fahrzeuge gedacht, in denen Platz knapp ist, aber Leistung gefragt ist: Kompaktwagen, Limousinen mit kleinem Kofferraum oder Setups, bei denen ein 12-Zöller einfach nicht reinpasst. Mit 170 mm Einbautiefe und einem Außendurchmesser von 234 mm lässt er sich in die meisten flachen Gehäuse integrieren. Der Qts-Wert von 0,362 spricht für ein Bassreflexgehäuse – Richtung 35–45 Liter netto abgestimmt bekommst du guten Pegel mit kontrolliertem Tiefgang. In einem kompakten Geschlossenen geht er auch, klingt dann etwas trockener, aber präziser.

Endstufen-seitig brauchst du etwas mit Substanz: Mindestens 1.000–1.500 W RMS an der gewählten Impedanz, sonst bleibt das Potenzial ungenutzt. Passende Endstufen aus unserem Sortiment findest du in der Kategorie Mono-Endstufen. Wer das System sauber abstimmen will, sollte zusätzlich über einen DSP nachdenken – besonders wenn kein hochwertiges Headunit-Signal anliegt.

Worauf du beim Einbau des EDX10D2-E3 achten solltest

• Stromversorgung nicht unterschätzen: Bei 1.750 W RMS solltest du die Stromversorgung entsprechend auslegen – Kabelquerschnitt zur Endstufe mindestens 25 mm², Sicherung nah an der Batterie passend zur Endstufe dimensionieren.
• Gehäuse sorgfältig berechnen: Der empfohlene Bereich von 28–57 Litern ist weit gefasst. Simuliere das Gehäuse idealerweise mit den TS-Parametern (Fs 32 Hz, Qts 0,362, Vas 13,3 L) in einer Software wie WinISD, bevor du anfängst zu schrauben.
• Tiefpassfrequenz sauber einstellen: 83 dB Wirkungsgrad ist für einen SPL-orientierten 10-Zöller kein hoher Wert – stell sicher, dass deine Endstufe keine übermäßigen Verzerrungen produziert, wenn du laut fährst. Ein sauber eingestellter Subsonic-Filter (bei Bassreflex ab ca. 25–30 Hz) schützt den Sub vor unkontrolliertem Hub unterhalb der Abstimmfrequenz.
• Dual-Impedanz richtig beschalten: Entscheide dich vor dem Einbau, welche Impedanz du nutzen willst (1 Ω oder 4 Ω) und stell sicher, dass deine Endstufe dafür ausgelegt ist. Ein falscher Anschluss kann die Endstufe überlasten oder im schlimmsten Fall beschädigen.

Der EDGE EDX10D2-E3 ist ein solider 10-Zöller für alle, die auf begrenztem Raum maximalen Pegel wollen und bereit sind, das Drumherum ordentlich zu planen. Wer einfach einen günstigen Sub reinstecken will, ohne viel darüber nachzudenken, wird mit dem Setup nicht glücklich – wer aber weiß, was er tut, bekommt für den Preis einen ernstzunehmenden Antrieb.
