EDGE EDS1SQTN-E1

EDGE EDS1SQTN-E1 – Hochtöner mit Seidenmembran für anspruchsvolle SQ-Setups

Wer im Car-HiFi-Bereich auf Sound Quality setzt und bei Hochtönern keine Kompromisse bei Stimmwiedergabe und Hochtonauflösung eingehen will, ist hier richtig. Der EDGE EDS1SQTN-E1 ist ein 1-Zoll-Tweeter mit Seidenmembran und Neodym-Magnet – eine Kombination, die im SQ-Bereich seit Jahren als Standard für natürliche, ermüdungsfreie Hochtonwiedergabe gilt. Mit 48 mm Gesamtdurchmesser lässt er sich auch in beengten Einbausituationen flexibel platzieren.

Technische Highlights des EDS1SQTN-E1

• Seidenmembran statt Hartmembran: Die Silk-Dome-Kalotte bügelt Verzerrungen im oberen Frequenzbereich aus, die Metallmembranen häufig erzeugen. Das Ergebnis ist ein warmer, detaillierter Hochton ohne nervige Schärfe – ideal für längere Hörsessions.
• Neodym-Magnet für kompakte Bauform: Neodym liefert bei deutlich geringerem Gewicht mehr Feldstärke als klassische Ferritmagneten. Das ermöglicht die schlanke Einbautiefe von nur 23 mm – gut für A-Säulen oder Armaturenbretteinbauten, wo der Platz knapp wird.

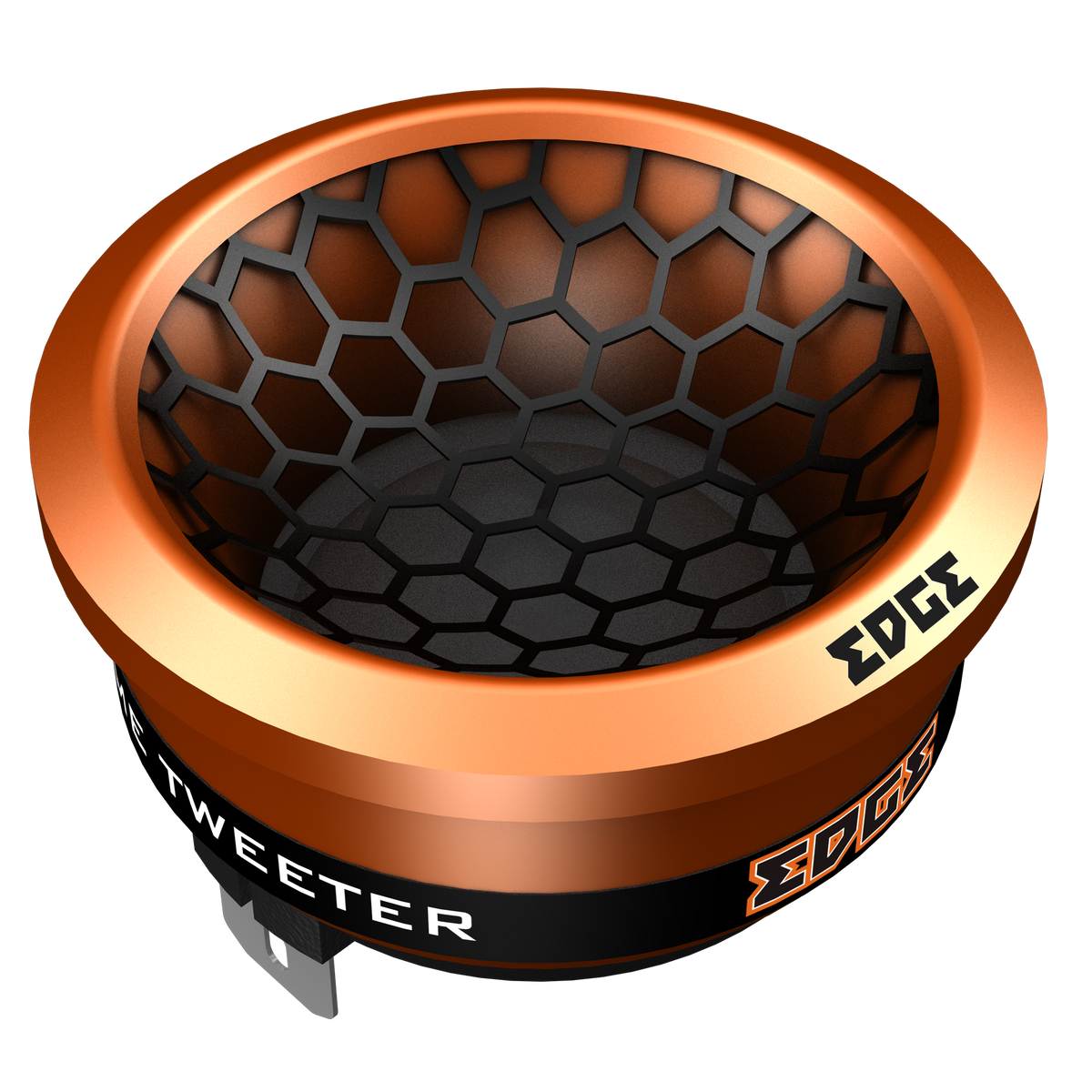

• Horn-Design für breite Abstrahlung: Der integrierte Hornaufsatz sorgt für eine gleichmäßige Schallverteilung im Fahrzeuginnenraum, ohne dass man den Tweeter extrem auf den Hörplatz ausrichten muss. Das macht den Einbauwinkel etwas unkritischer.
• 96 dB Wirkungsgrad: Mit diesem Kennschalldruck arbeitet der EDS1SQTN-E1 auch an mittelstarken Verstärkerstufen ohne Probleme laut und sauber. Kein Tweeter, der einen 4-Kanal-Amp mit 100 Watt RMS fordert, um zu performen.
• Frequenzgang ab 1.200 Hz: Die untere Grenzfrequenz ist tief genug, um mit einem Tiefpass-Übernahmefrequenz am DSP oder Aktivweiche sinnvoll getrennt zu werden – Flexibilität für eine saubere Übergabe an den Mitteltöner.

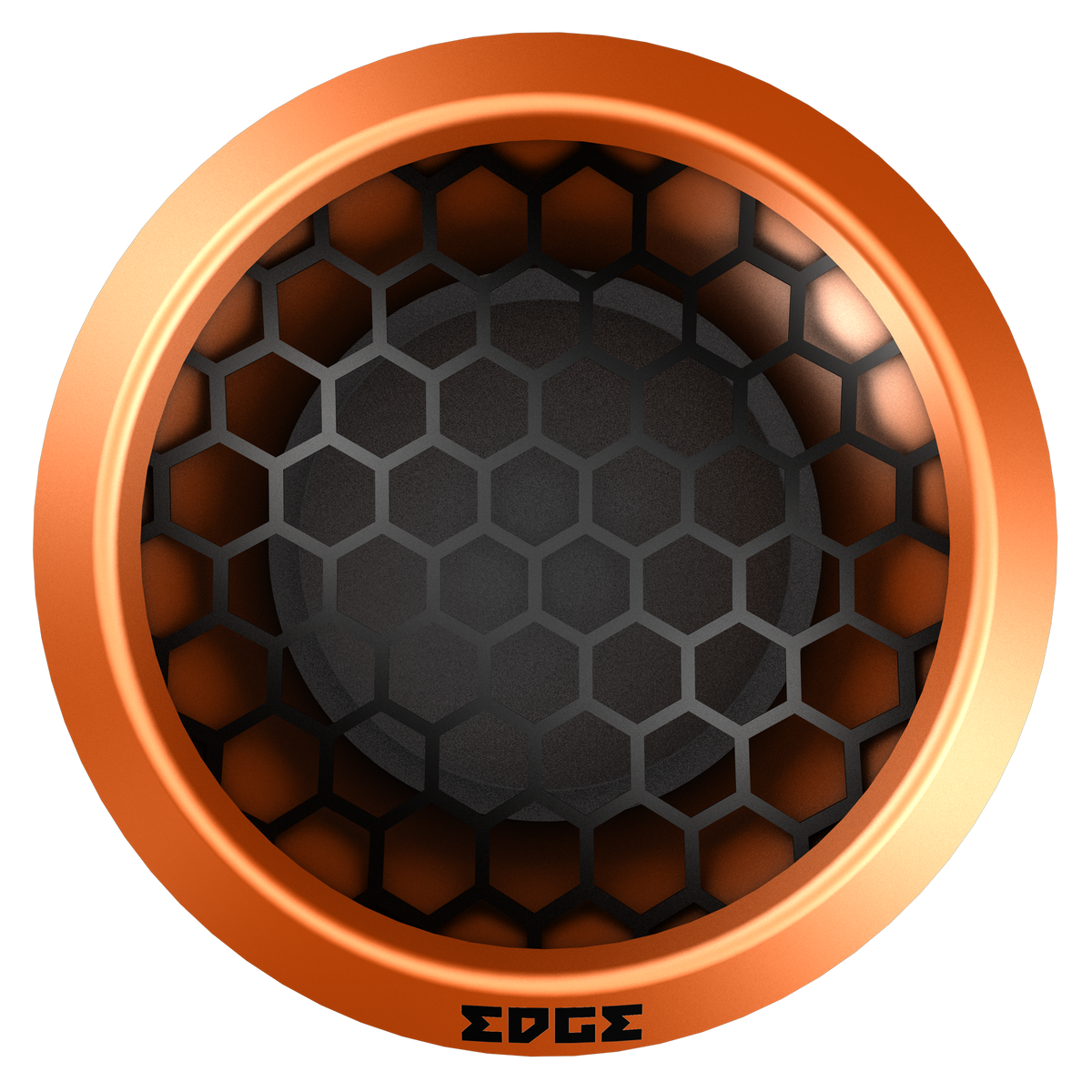

• Hexagonales Metallgitter: Das sechseckige Schutzgitter aus Metall sieht ordentlich aus und schützt die empfindliche Seidenmembran im Alltag – kein reines Designelement.

Technische Daten im Überblick – EDS1SQTN-E1

• Modell: EDS1SQTN-E1
• Typ: Hochtöner (Tweeter), 1-Weg
• Membrandurchmesser: 25,4 mm (1 Zoll)
• Außendurchmesser: 48 mm
• Einbaudurchmesser: 43 mm

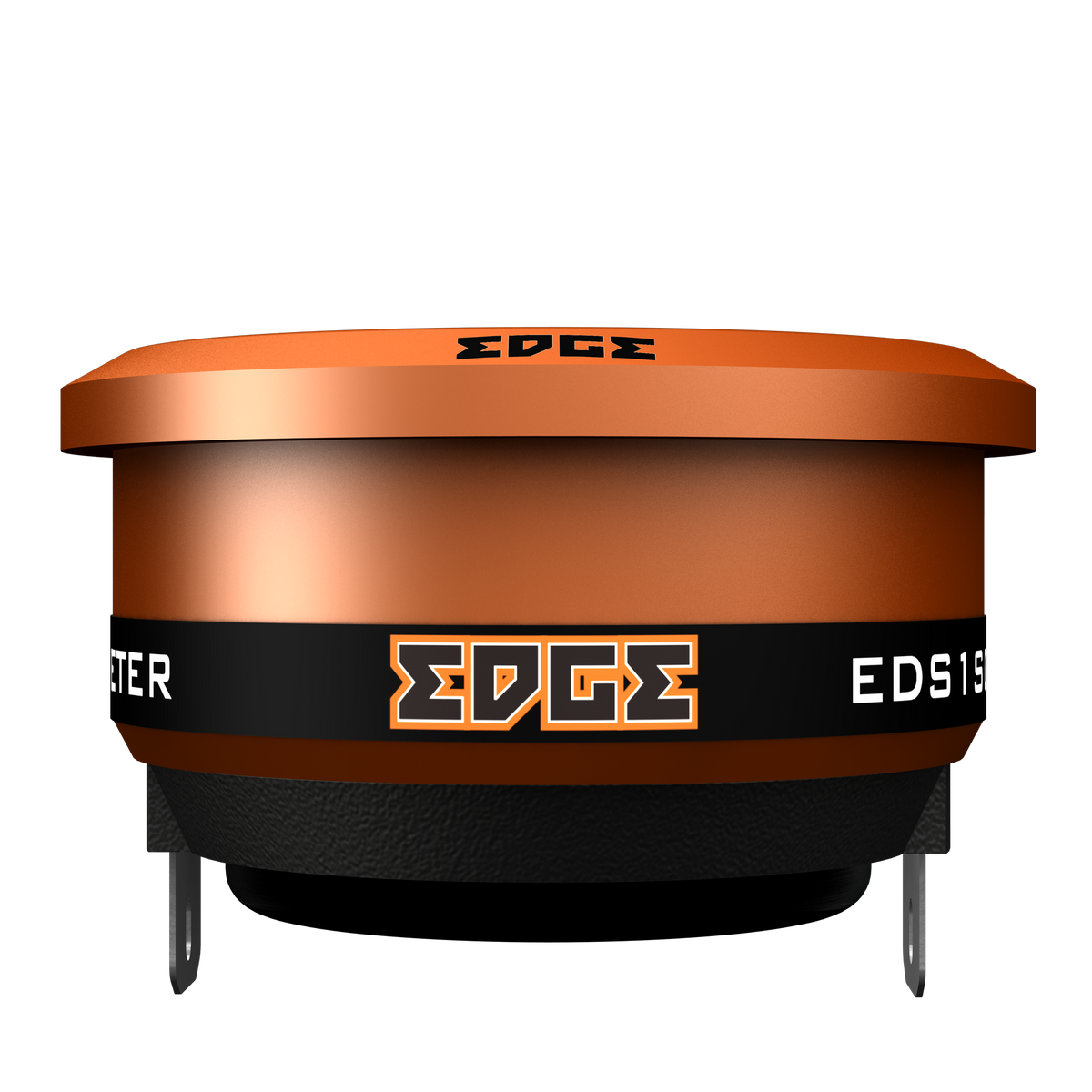

• Einbautiefe: 23 mm
• Impedanz: 4 Ohm
• Wirkungsgrad: 96 dB

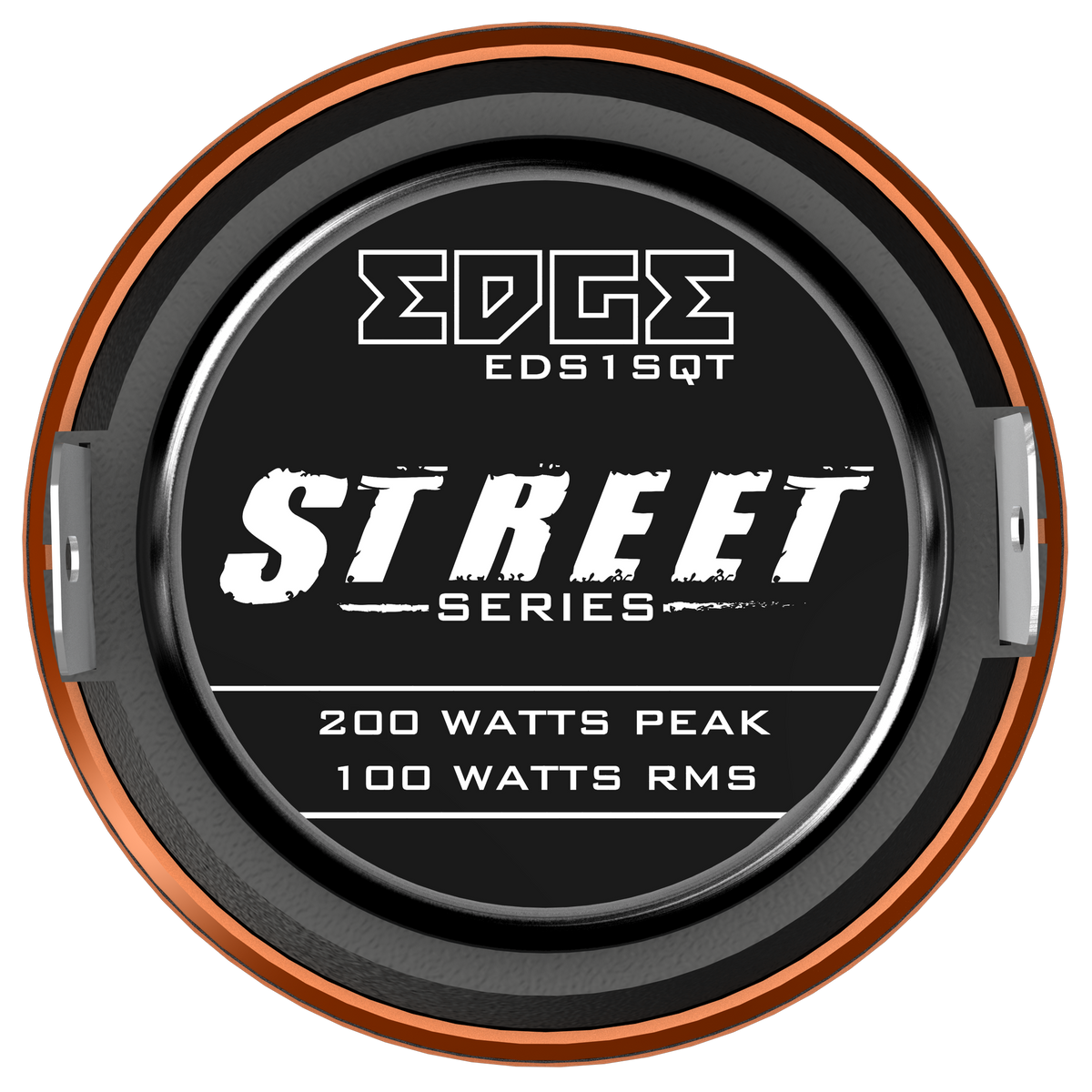

• Belastbarkeit RMS: 100 W
• Belastbarkeit Peak: 200 W (kurzzeitig; kein Dauerbetriebswert)
• Frequenzgang: 1.200 Hz – 20.000 Hz
• Magnet: Neodym
• Membran: Seidenkalotte
• Chassis: Aluminium

Einsatzbereich & Kompatibilität – für welche Setups eignet sich der EDS1SQTN-E1?

Der EDS1SQTN-E1 ist klar auf SQ-Anwendungen ausgelegt – also Setups, bei denen Sprachnatürlichkeit, Bühnenabbildung und Detailtreue im Vordergrund stehen, nicht roher Pegel. Er passt gut in Front-Stage-Systeme mit einem dedizierten Mitteltöner und Subwoofer, wo der Tweeter in der A-Säule oder hinter einem Gitter im Armaturenbrett verbaut wird. Wer bereits EDGE-Mitteltöner aus der SQ-Line verbaut hat, findet im EDS1SQTN-E1 einen direkt darauf abgestimmten Hochtonpartner. Zum Betrieb empfiehlt sich ein DSP mit Aktivweiche oder zumindest ein Verstärker mit einstellbarem Hochpass, um den Tweeter sauber ab etwa 3.000–4.000 Hz zu trennen. Ein 4-Kanal-Amp mit entsprechender Kanalzahl – zum Beispiel etwas aus der EDA-Serie von EDGE – ist eine naheliegende Kombination.

Worauf du beim Einbau des EDS1SQTN-E1 achten solltest

• Hochpass nicht vergessen: Eine Seidenkalotte klingt erst dann wirklich gut, wenn sie sauber getrennt betrieben wird. Betreib den Tweeter niemals ohne Hochpassfilter – schon 80 Hz zu viel Bass können die Membran überlasten. Empfehlung: Trennfrequenz 3.000–4.500 Hz mit mindestens 12 dB/Oktave.
• Einbauwinkel nutzen, aber nicht übertreiben: Das Horn-Design gibt etwas Spielraum bei der Ausrichtung. Trotzdem gilt: Grob in Richtung Hörplatz zeigen lassen verbessert die Bühnenwirkung spürbar. Bei Einbau in der A-Säule auf gleichmäßige Ausrichtung für Fahrer und Beifahrer achten.
• Pegelanpassung am Verstärker: Mit 96 dB Wirkungsgrad ist der Tweeter sehr effizient. Beim Einpegeln auf den Mitteltöner abgleichen – zu hoher Hochtonpegel klingt auf Dauer anstrengend.
• Einbautiefe vorab messen: 23 mm klingen wenig, aber gerade hinter dünnen A-Säulenverkleidungen kann es eng werden. Tiefe und den Kabelabgang hinter dem Tweeter vorher ausmessen, bevor die Verkleidung angepasst wird.

Der EDGE EDS1SQTN-E1 ist ein solider SQ-Hochtöner für alle, die keinen aggressiven Hochton wollen, sondern Wert auf natürliche Wiedergabe und unkomplizierte Integration in bestehende Frontsysteme legen. Wer bereits mit EDGE-Komponenten arbeitet oder gerade ein neues Front-Stage-System aufbaut, findet hier einen Tweeter, der seinen Job ohne großes Aufheben macht – und das in der Regel sehr gut.
