EDGE EDP122SPL-E3

EDGE EDP122SPL-E3 – Doppelmagnet-Subwoofer für SPL-Setups mit echtem Antrieb

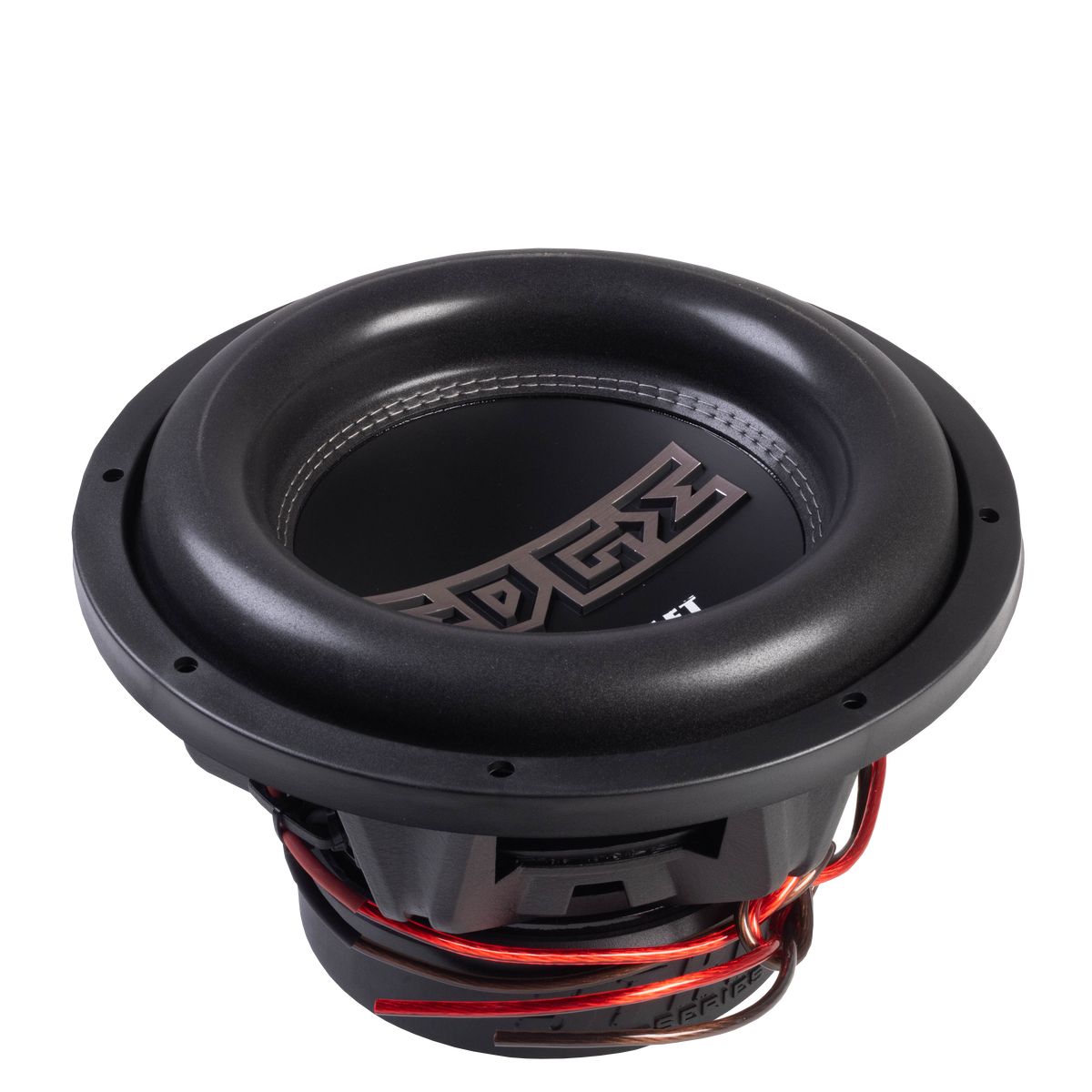

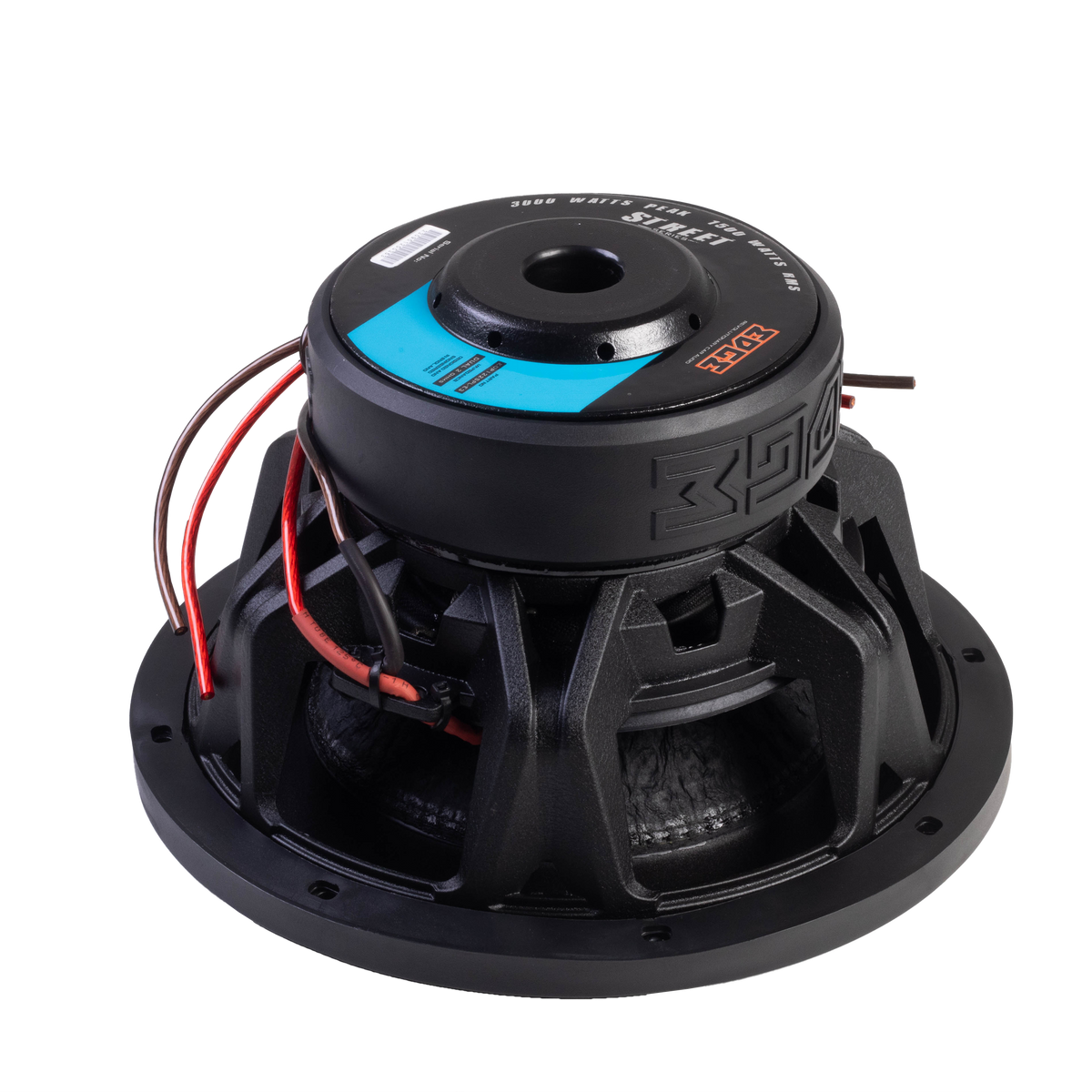

Der EDGE EDP122SPL-E3 ist ein 12-Zoll-Subwoofer, der klar auf maximalen Schalldruck ausgelegt ist – keine SQ-Kompromisse, keine halben Sachen. Mit zwei Y35-Ferritmagneten und einer vierlagigen Aluminium-Schwingspule bekommt man hier einen Antrieb, der auch höhere Dauerleistungen klaglos wegsteckt. Wer in seinem Auto Druck aufbauen will und keine Lust auf halbherzige Budget-Subs hat, ist hier an der richtigen Adresse.

Technische Highlights des EDP122SPL-E3

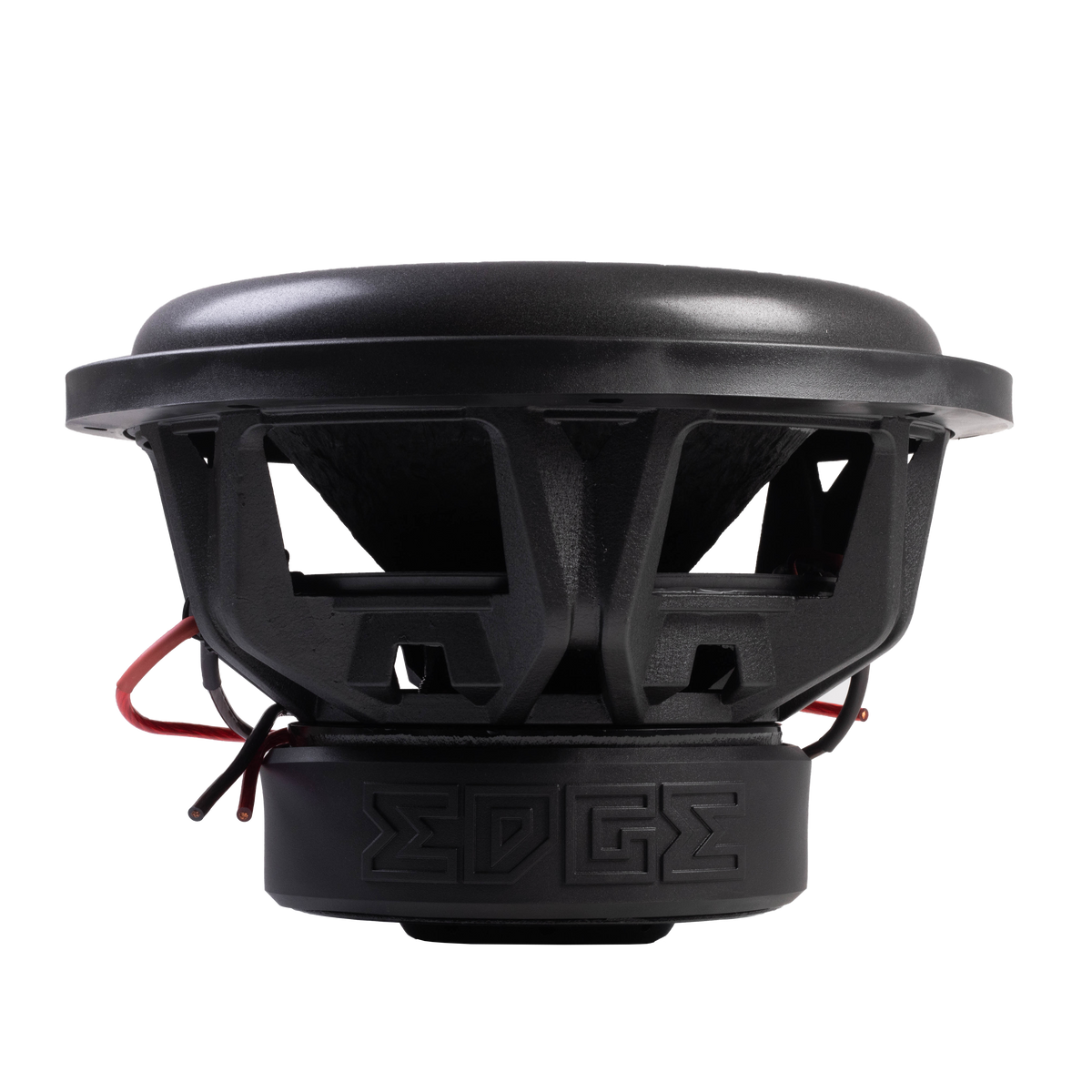

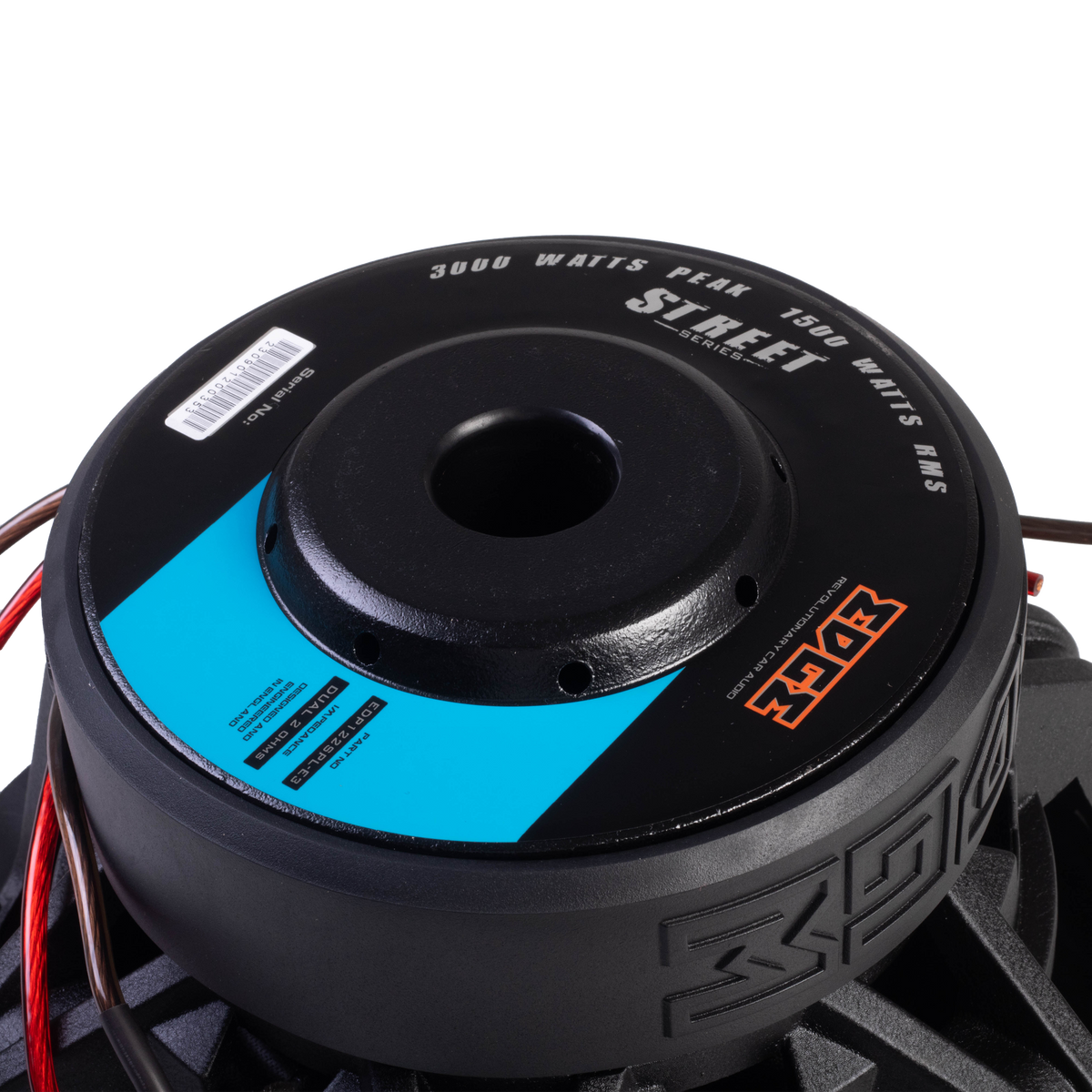

• Zwei Y35-Ferritmagnete (je 180 × 90 × 20 mm): Der Doppelmagnet-Aufbau sorgt für einen stärkeren Magnetfluss im Luftspalt – das bedeutet mehr Kontrolle über die Schwingspule und ein satteres, definierteres Bassfundament, auch wenn der Sub wirklich gefordert wird.
• 45-mm-Kupferwicklung, vierlagig, auf Aluminiumträger: Vier Lagen Wicklung erhöhen die Wärmeabfuhr und ermöglichen längere Belastungsphasen ohne thermisches Abtauchen. Aluminium als Träger ist leichter als Kunststoff und hilft dabei, die bewegte Masse im Rahmen zu halten.
• Dual 2 Ohm (D2): Zwei separate 2-Ohm-Schwingspulen geben dir Flexibilität bei der Beschaltung – parallele Verschaltung ergibt 1 Ohm, serielle Verschaltung 4 Ohm. Wer eine 1-Ohm-stabile Endstufe hat, kann hier vollen Dampf geben.
• 1.500 Watt RMS / 3.000 Watt Peak: Die RMS-Angabe ist der Dauerwert, der für die Planung relevant ist – der Peak-Wert ist die kurzzeitige Belastbarkeitsgrenze. Eine Endstufe im Bereich 1.000–1.500 Watt RMS passt hier gut.

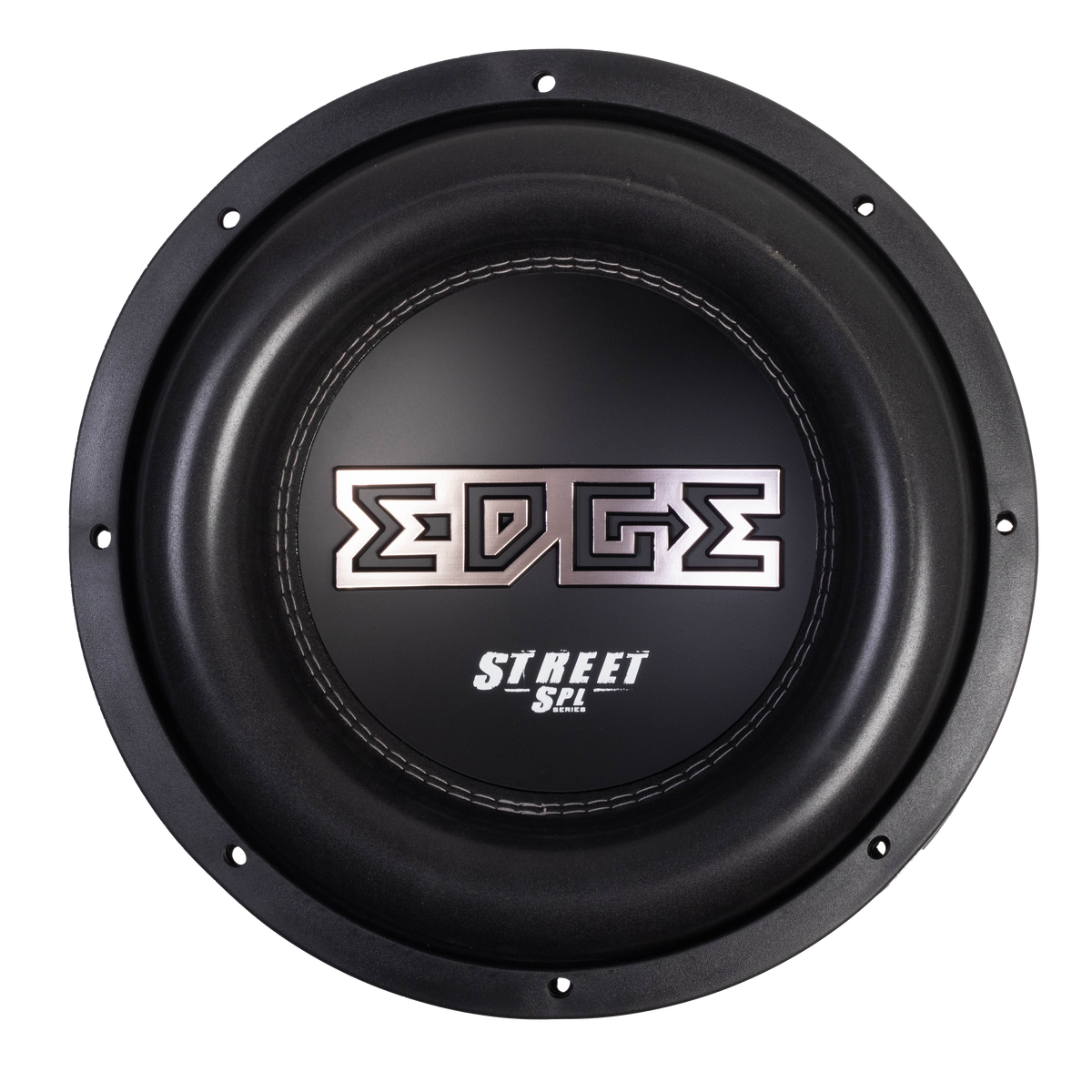

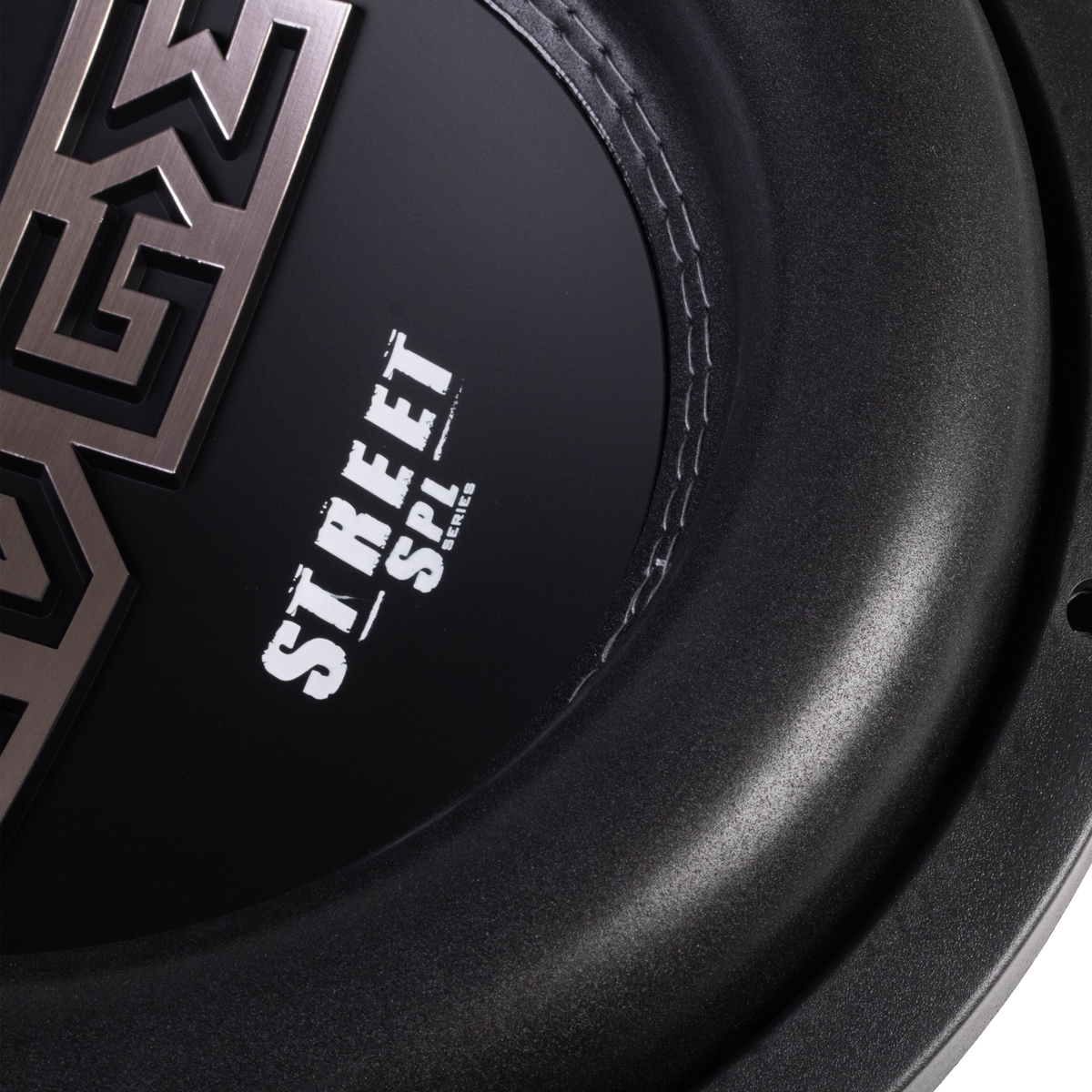

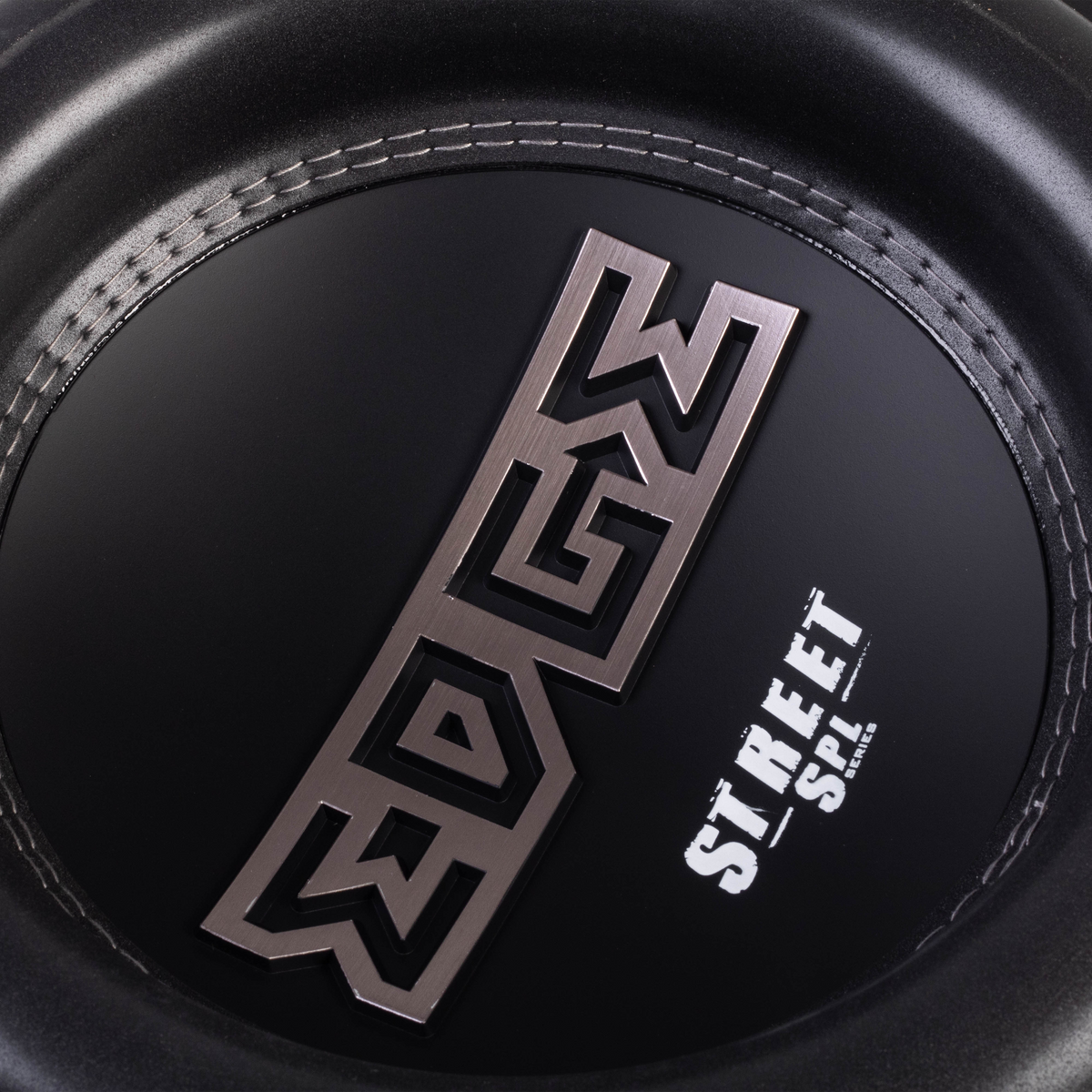

• Ungepresster Papierkonus mit Schaumstoff-Sicke: Papier bleibt bei SPL-orientierten Subs ein bewährtes Material – ausreichend steif für Druck, gleichzeitig leicht genug für guten Wirkungsgrad. Die breitrollige Schaumstoff-Sicke erlaubt den nötigen Hub für ordentlich Pegel.

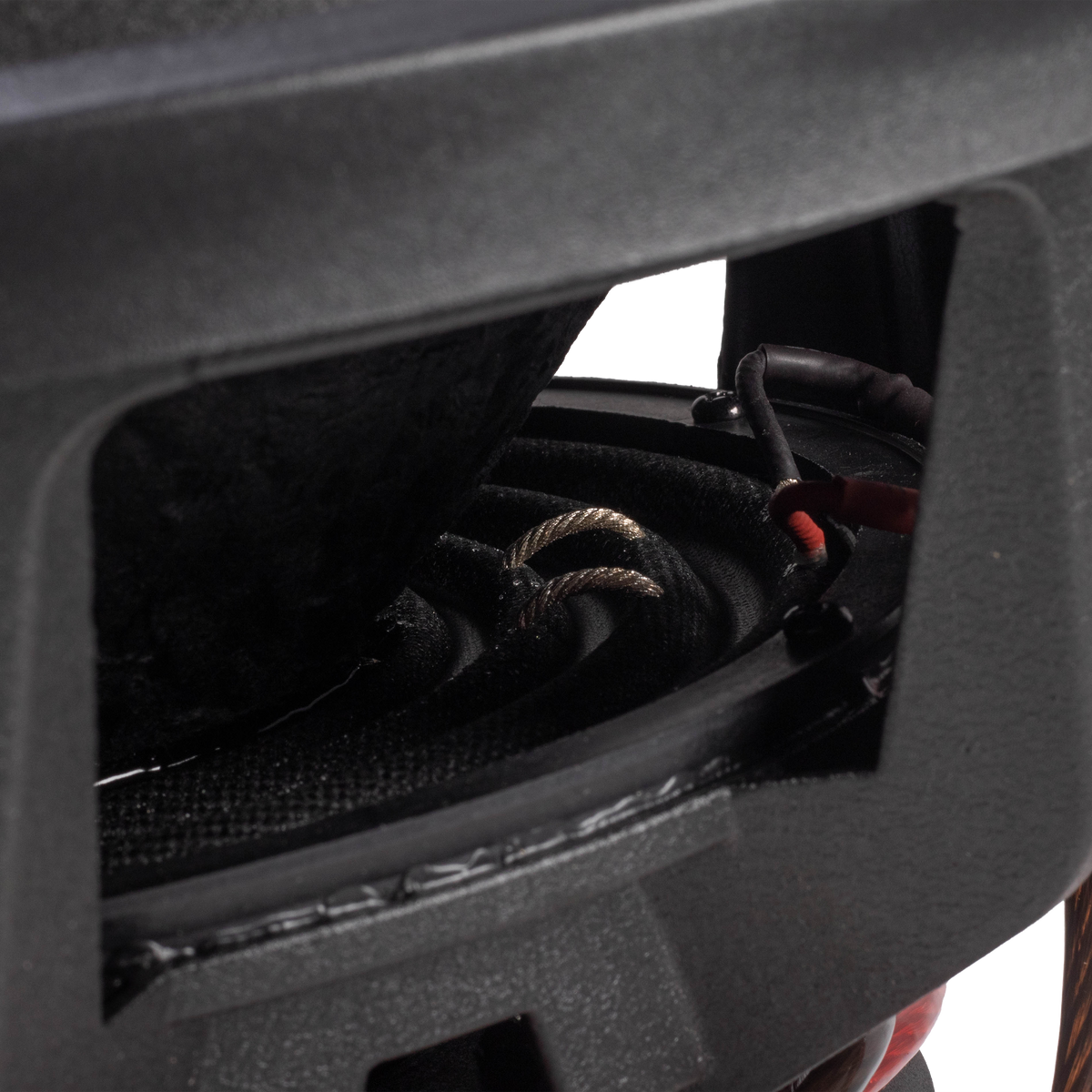

• Doppelspinne aus Polybaumwolle: Zwei Spinnen statt einer verbessern die Rückstellkraft der Schwingspule und verringern das Risiko von Verkippung unter Last – wichtig, wenn der Sub dauerhaft mit hohen Pegeln betrieben wird.

Technische Daten des EDP122SPL-E3 im Überblick

• Modell: EDGE EDP122SPL-E3
• Nenngröße: 12 Zoll
• Impedanz: Dual 2 Ohm
• Schwingspulendurchmesser: 45 mm
• Wicklung: Kupfer, 4-lagig, auf Aluminiumträger
• RMS-Leistung: 1.500 W
• Peak-Leistung: 3.000 W

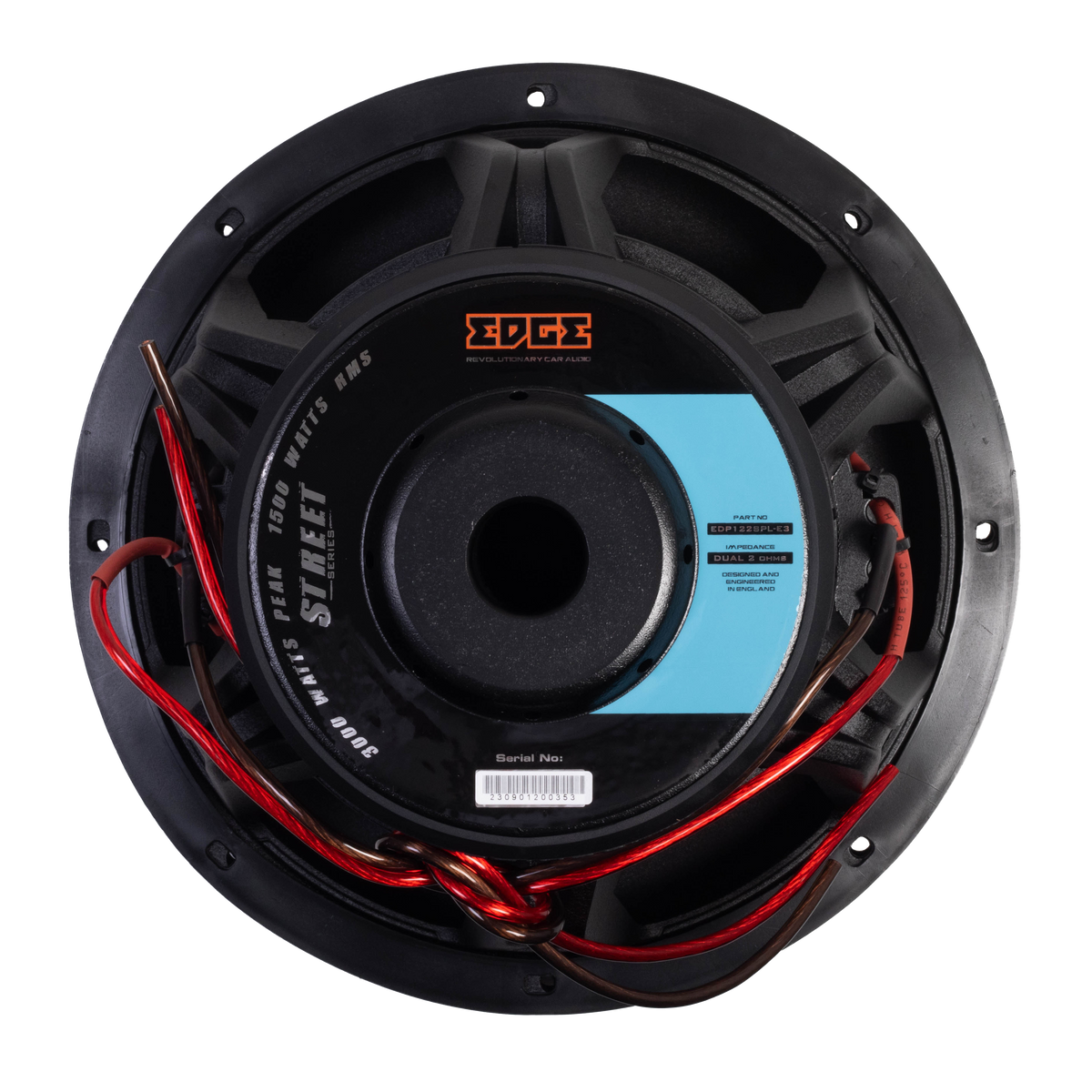

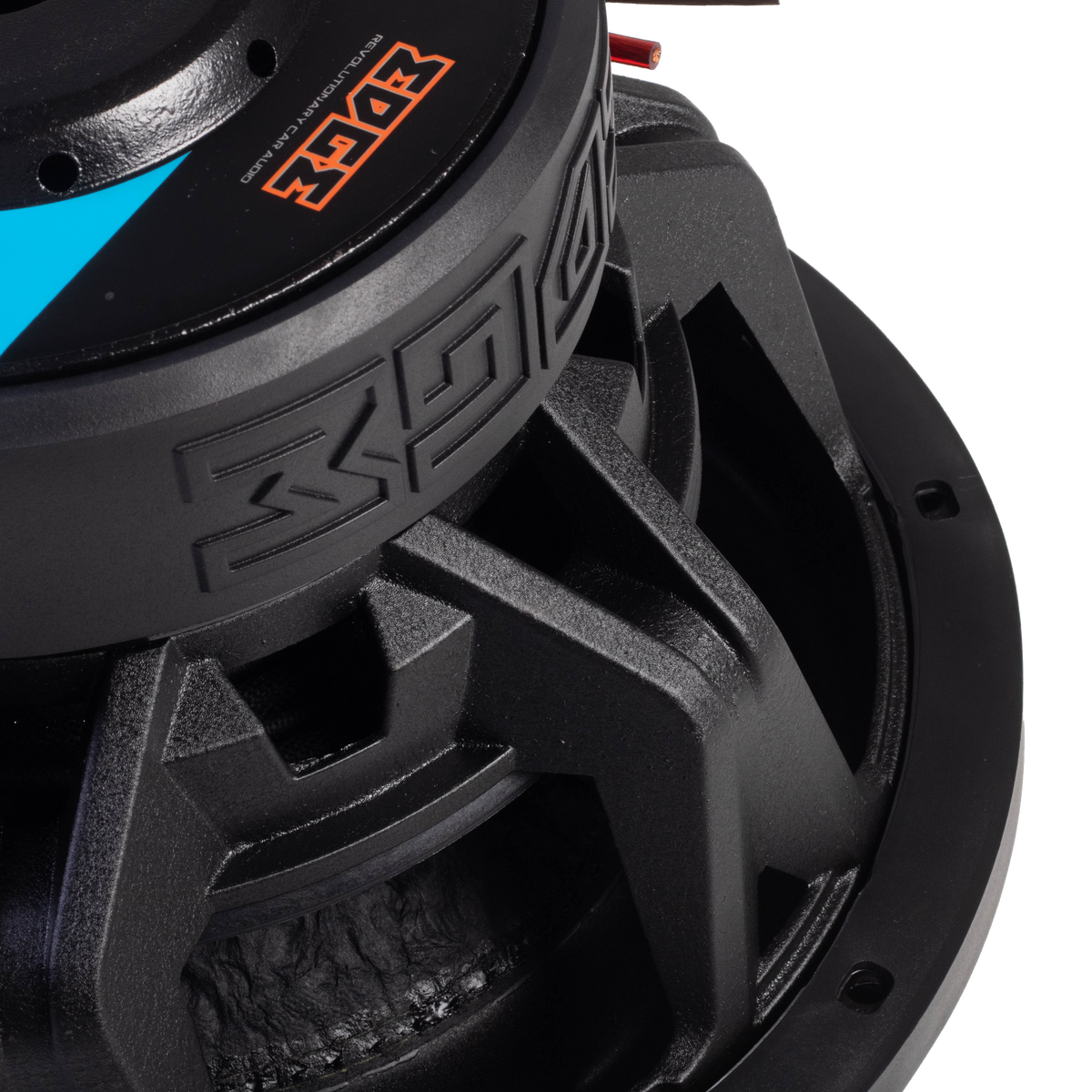

• Magnetaufbau: 2× Y35-Ferrit, je 180 × 90 × 20 mm
• Topplate-Stärke: 13 mm (schwarz eloxiert)
• T-Yoke: 10 mm (flach)
• Konus: Ungepresstes Papier
• Sicke: Breitrolle Schaumstoff, genäht
• Spinne: 2× Polybaumwolle
• Dichtring: Gummi

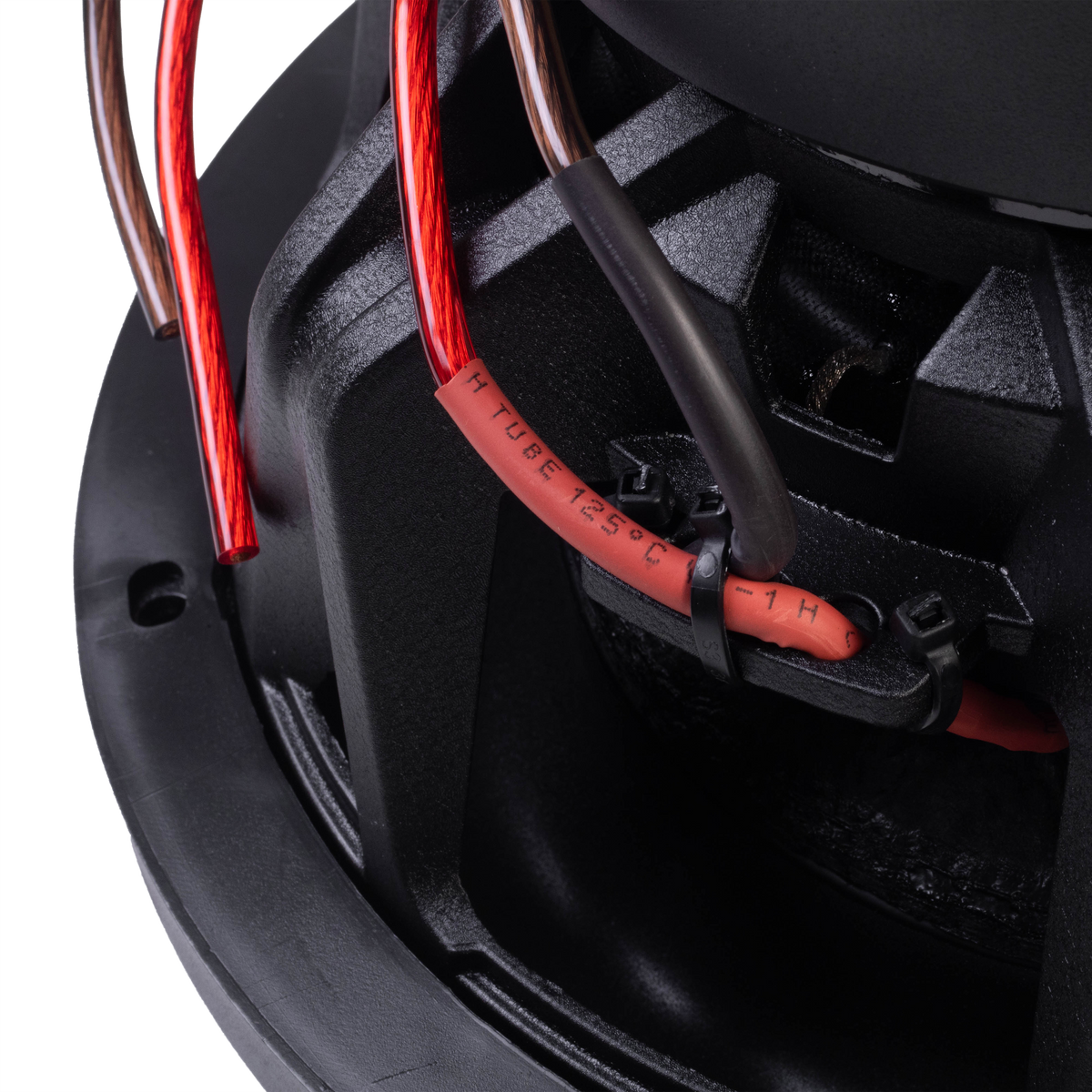

• Anschlusskabel: 6 mm²
• Empfohlenes Gehäusevolumen: ca. 42–71 Liter

Einsatzbereich & Kompatibilität des EDP122SPL-E3

Der EDP122SPL-E3 ist in erster Linie für Fahrzeuge gedacht, in denen Pegel Priorität hat – klassische SPL-Aufbauten im Kofferraum, aber auch Alltagsfahrzeuge, in denen man ordentlich Druck will, ohne gleich in Wettbewerbsklassen zu denken. Beim Gehäuse sollte man auf ein gut versteiftes Bassreflexgehäuse im empfohlenen Volumenbereich setzen, da der Sub dort seinen Wirkungsgrad am besten entfaltet. Passend dazu empfehlen sich monoblock-Endstufen im Bereich 1.000–1.500 Watt RMS an 1 oder 2 Ohm – z. B. aus unserem Sortiment von Four Connect oder AI Sonic. Wer mehrere Subs verbauen will, sollte vorab den Strombedarf im Blick behalten und die Verdrahtung entsprechend planen.

Worauf du beim Einbau des EDP122SPL-E3 achten solltest

• Anschlusskabel nicht unterschätzen: Der Sub wird mit 6-mm²-Anschlusskabel geliefert – das Hauptkabel von der Endstufe zum Sub sollte mindestens auf gleichem Niveau sein, bei längeren Wegen eher 10 mm² verwenden.
• Gehäusebau ernst nehmen: Das empfohlene Volumen liegt zwischen ca. 42 und 71 Litern. Zu kleine Gehäuse limitieren den Hub und können bei hohen Pegeln zu thermischer Überlastung führen – zu große Gehäuse rauben dem Sub Kontrolle und Druck.
• Einschlagphase einhalten: Neue Subs mit Doppelspinne brauchen eine Einschlagphase von mehreren Stunden bei moderaten Pegeln, damit sich Spinnen und Sicke setzen können. Wer das überspringt, riskiert unkontrollierten Hub in der Anfangszeit.
• Endstufen-Gain sauber einstellen: Bei 1.500 Watt RMS Dauerleistung ist ein verzerrtes Eingangssignal schnell das Ende der Schwingspule. Gain per Multimeter oder Oszilloskop einstellen – nicht nach Gehör hochdrehen.

Der EDGE EDP122SPL-E3 ist ein solide aufgebauter SPL-Sub, der im mittleren Preissegment verhältnismäßig viel Antrieb bietet. Wer ein SQ-Setup mit feiner Bühnenabbildung sucht, greift besser woanders hin – wer aber Druck will und das Gehäuse und die Endstufe sauber plant, bekommt hier einen zuverlässigen 12-Zöller, der seinen Job macht.
