EDGE EDBX150.4-E1

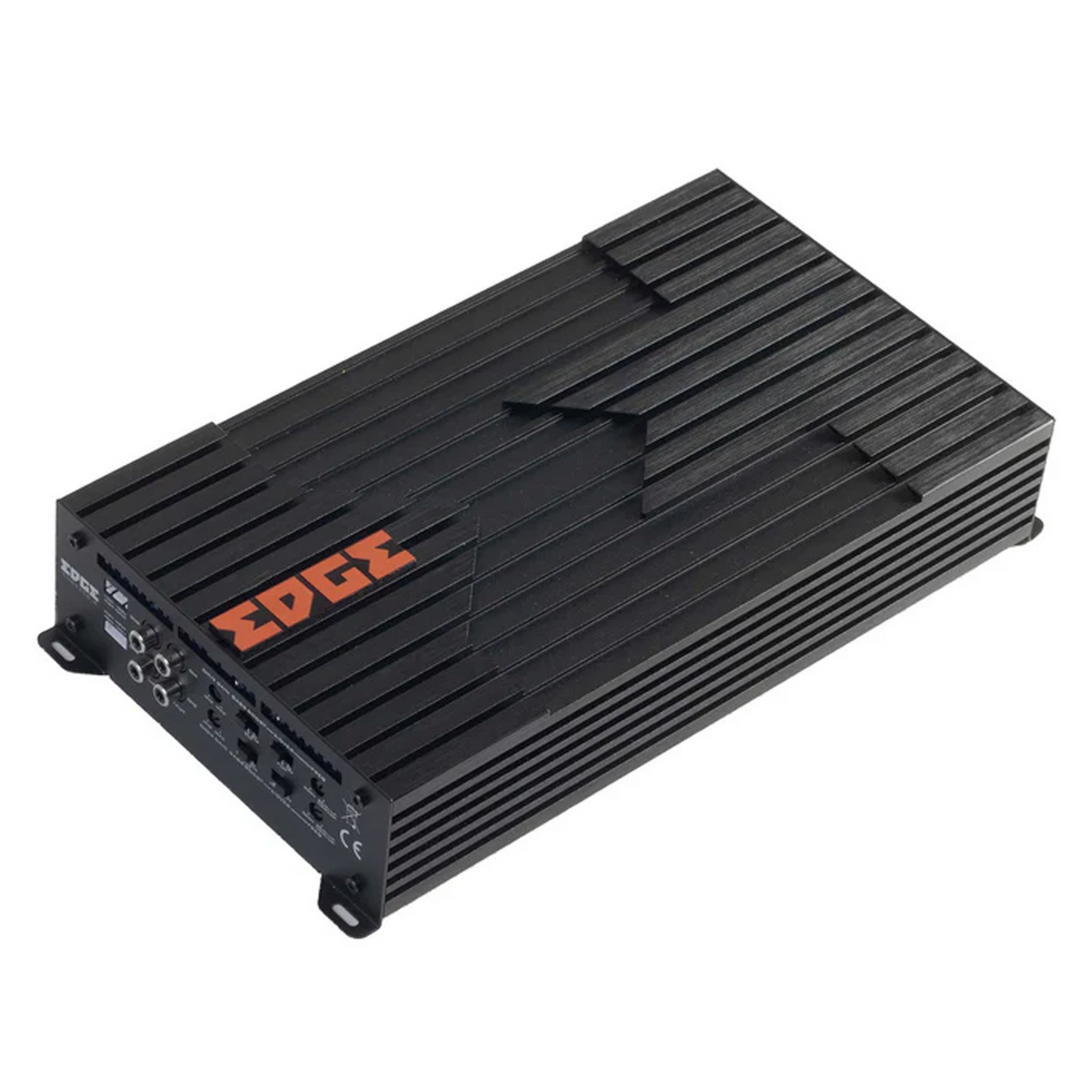

EDGE EDBX150.4-E1 – Vierkanal-Endstufe für alle, die mehr Kontrolle wollen

Die EDGE EDBX150.4-E1 ist eine 4-Kanal-Endstufe der DBX-Serie, die ich vor allem für Setups empfehle, bei denen SQ im Vordergrund steht. Class-AB-Topologie statt Class D – das bedeutet weniger Effizienz, aber einen Klangcharakter, der Mitten und Höhen deutlich natürlicher abbildet. Wer eine Front-Bestückung mit vollen Frequenzweichen-Optionen treiben will, ohne direkt zur Highend-Endstufe zu greifen, ist hier richtig aufgehoben.

Technische Highlights der EDBX150.4-E1

• Class-AB-Schaltung: Im Vergleich zu Class-D-Endstufen liefert Class AB ein wärmeres, detaillierteres Klangbild – besonders bei Mitten und Hochton relevant. Der Kompromiss ist ein etwas höherer Strombedarf, den man beim Kabelplan berücksichtigen sollte.
• Erweiterter Frequenzweichen-Bereich: Der Hochpassfilter reicht bis 11 kHz, der Tiefpass bis 4 kHz – das ist deutlich flexibler als bei den meisten Endstufen dieser Klasse. Damit lässt sich z. B. ein Hochtöner sauber per HPF trennen, ohne einen separaten DSP zwischenschalten zu müssen.
• 4 x 150 W RMS an 2 Ohm / 4 x 100 W RMS an 4 Ohm: Solide Reserven für eine Vier-Kanal-Versorgung. An 4 Ohm stereo betrieben und in Brücke auf 2 Kanäle umgestellt sind 2 x 300 W RMS möglich – z. B. für zwei Subwoofer oder ein Bi-Amping-Setup.

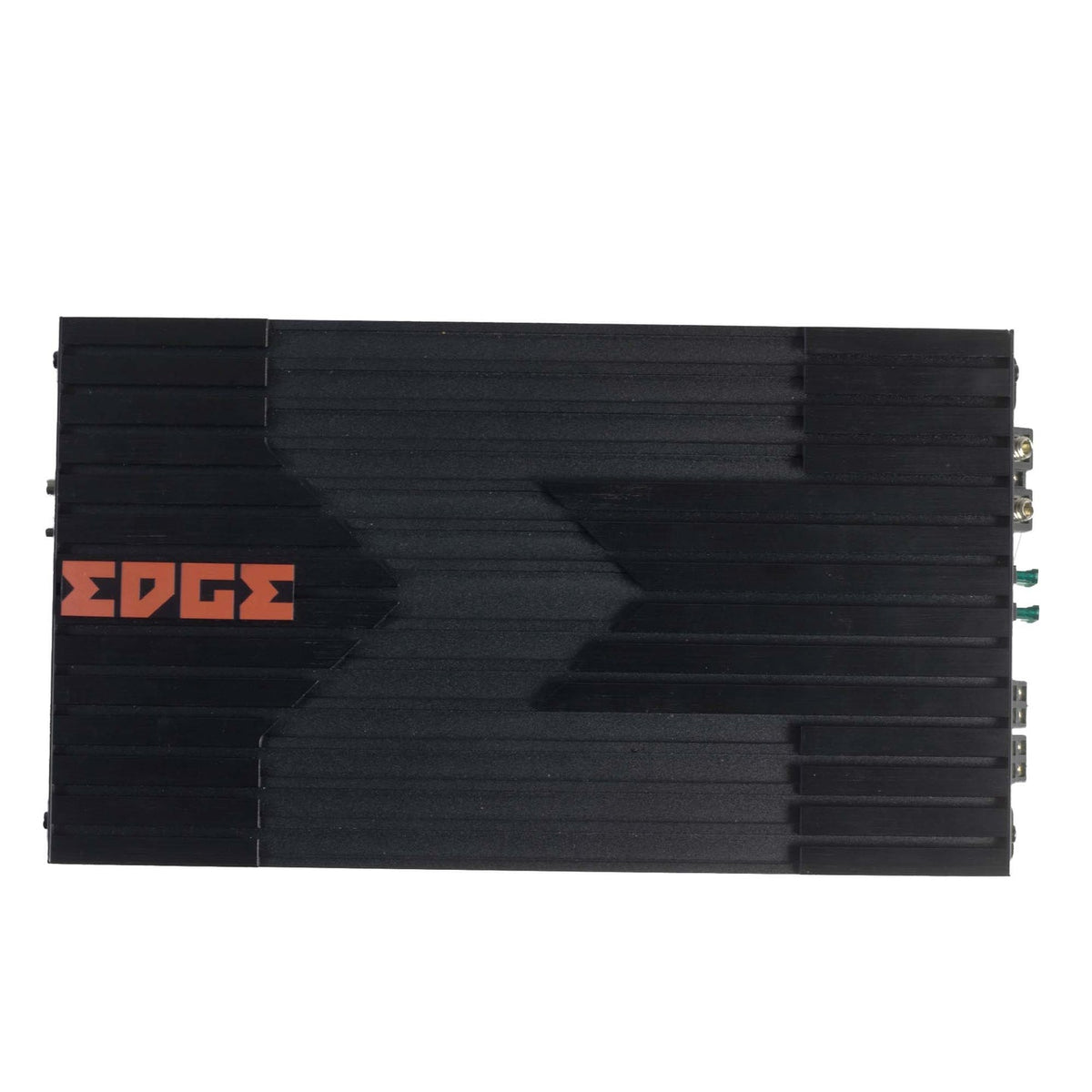

• Interner Lüfter plus T-Bar-Kühlfinnen: Die Kombination aus aktivem Lüfter und den progressiv gestalteten Kühlrippen sorgt dafür, dass die Endstufe auch bei dauerhaft hohen Pegeln thermisch stabil bleibt. Gerade bei Einbau in Kofferräumen mit schlechter Luftzirkulation ein echter Vorteil.

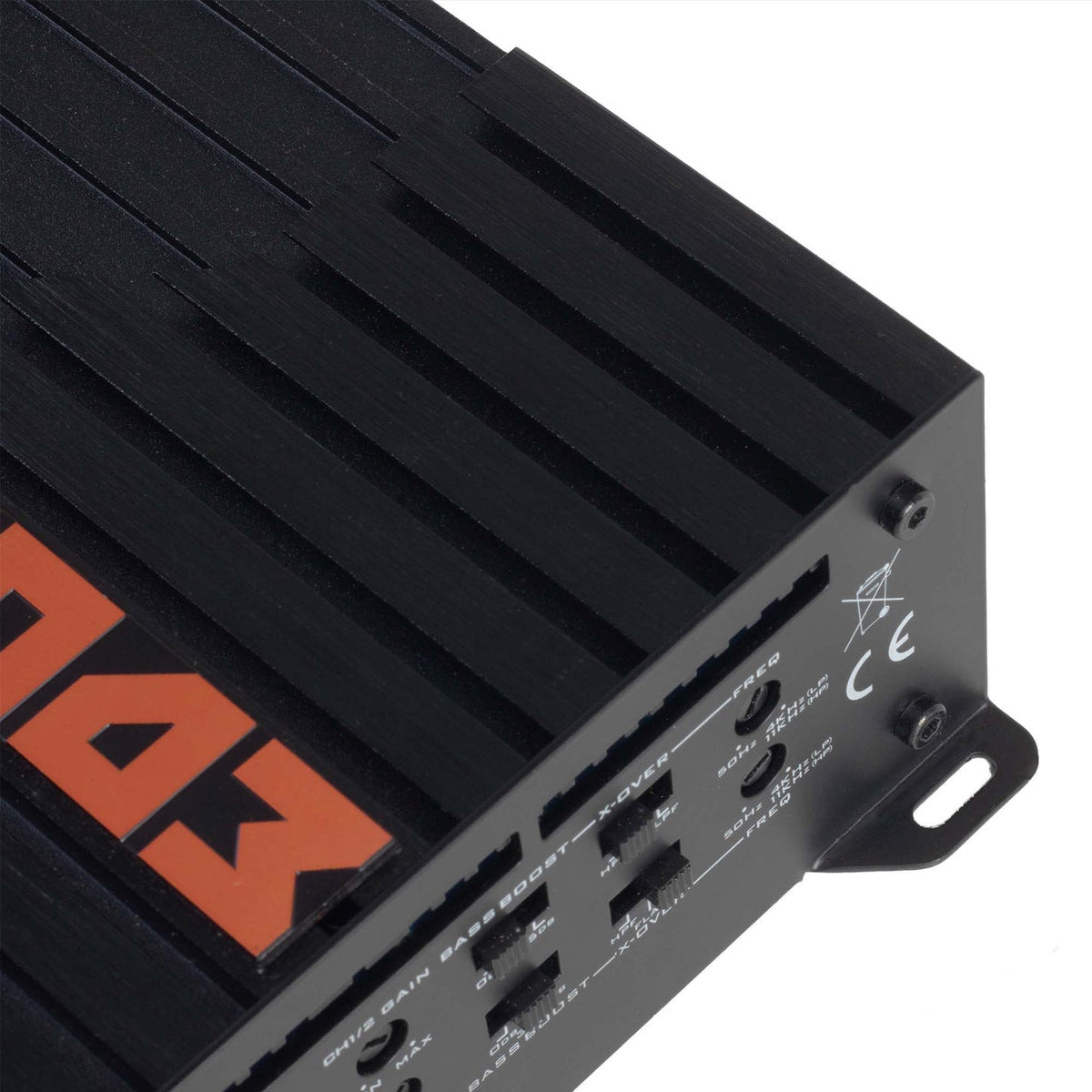

• Dreifache Crossover-Wahl (LP / HP / Flat): Flexibel für verschiedene Einbausituationen – ob als reiner Frontkanal-Verstärker, für Komponenten mit eigenem Weichengehäuse (dann Flat) oder als Ergänzung zu einem Sub ohne separaten Mono-Amp.

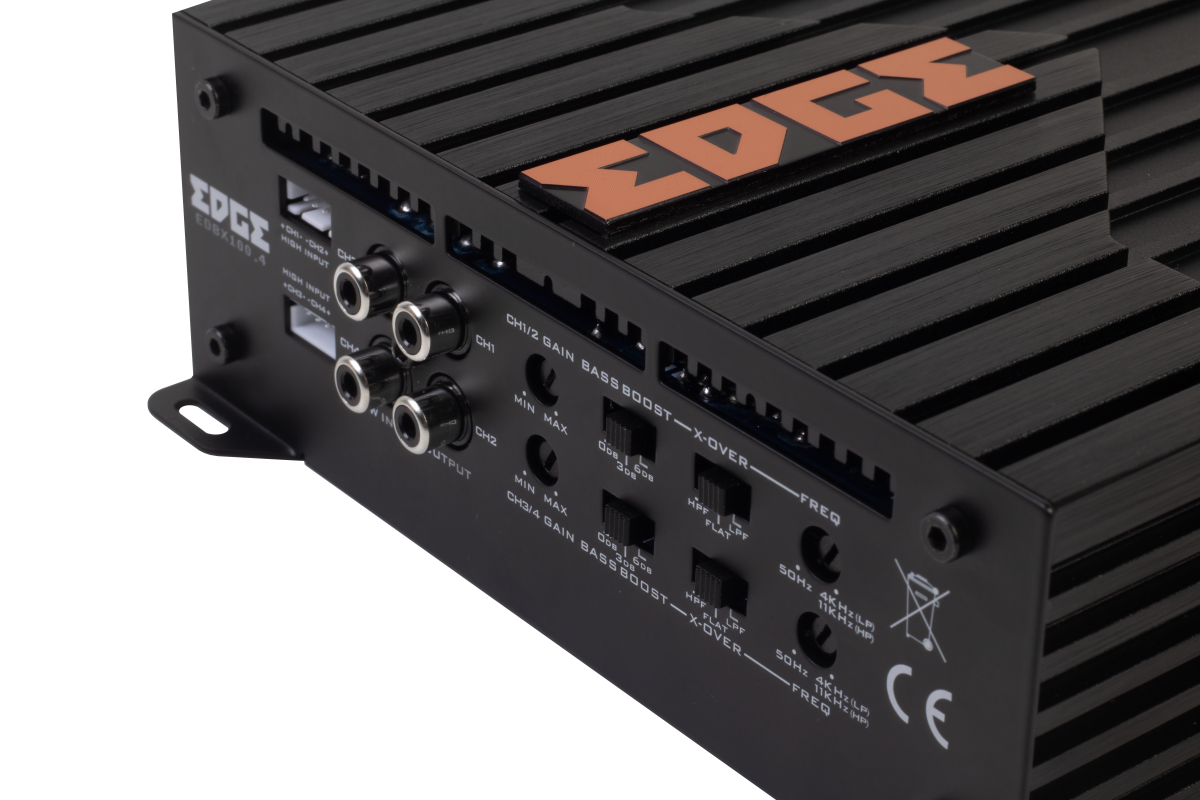

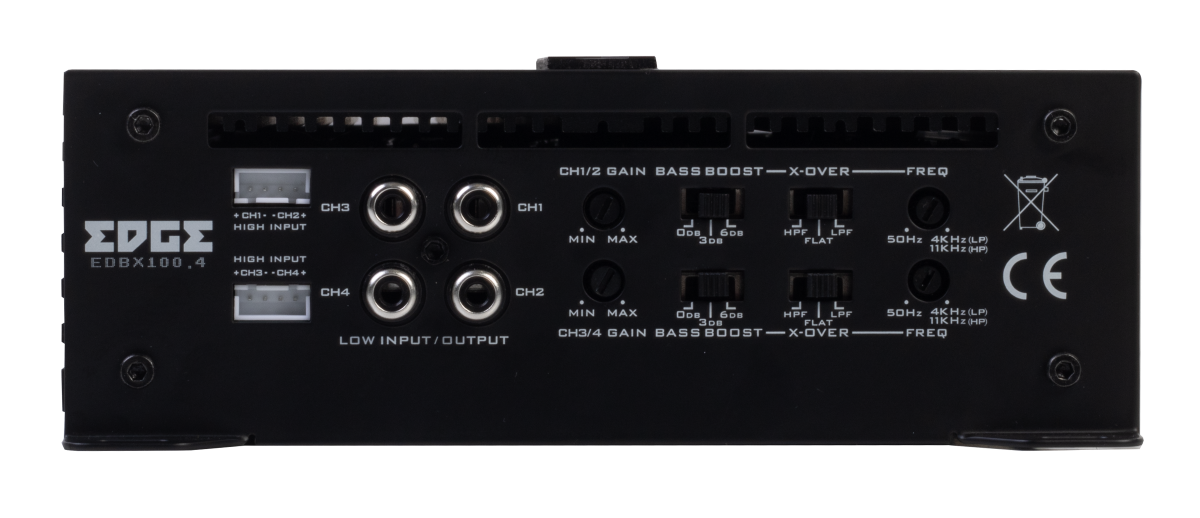

• High- und Low-Level-Eingang sowie Auto-Sense: Kompatibel mit Werksradios ohne separaten Vorverstärkerausgang. Für saubere Ergebnisse würde ich trotzdem den High-Level-Eingang nur als Übergang sehen und mittelfristig ein DSP dazwischenschalten.

Technische Daten der EDBX150.4-E1 im Überblick

• Konfiguration: 4-Kanal
• Topologie: Class AB
• RMS-Leistung (4 Ohm, Stereo): 4 x 100 W
• RMS-Leistung (2 Ohm, Stereo): 4 x 150 W
• RMS-Leistung (4 Ohm, Brücke/Mono): 2 x 300 W
• Maximale Leistung: 1200 W
• Frequenzgang: 20 Hz – 20 kHz
• Crossover-Typen: LP / HP / Flat
• Crossover-Bereich: 30 Hz – 250 Hz
• HPF-Bereich: bis 11 kHz
• LPF-Bereich: bis 4 kHz

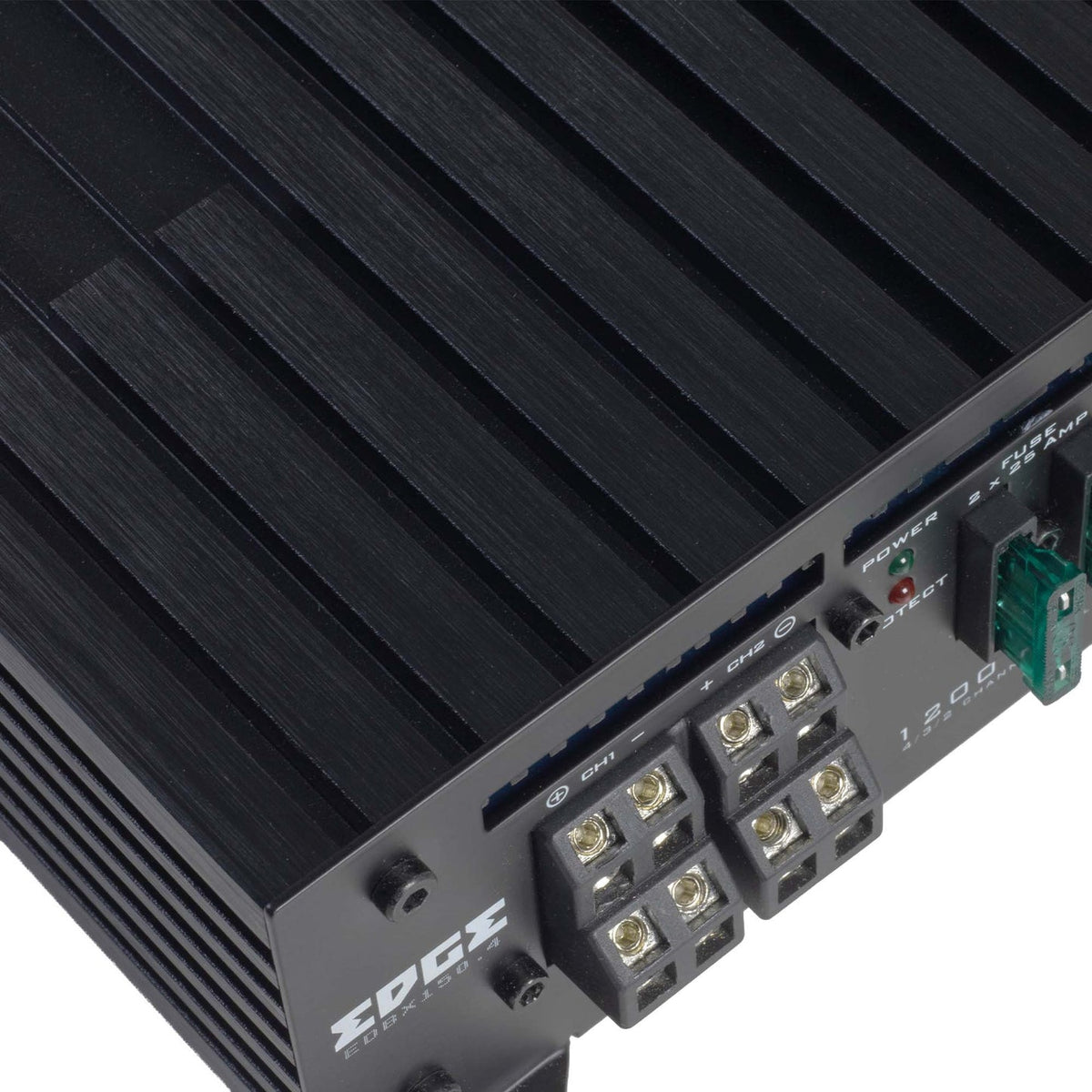

• Empfohlene Absicherung: 2 x 25 A
• Abmessungen (H x B x T): 63 mm x 336 mm x 179 mm

Einsatzbereich & Kompatibilität – wo die EDBX150.4-E1 ihr Potenzial entfaltet

Die Endstufe passt gut in klassische Front-Setups mit Komponenten-Lautsprechern (Tief- und Hochtöner getrennt) – die breiten Filteroptionen machen eine präzise Trennung direkt am Gerät möglich. Für Fahrzeuge, bei denen kein DSP verbaut ist und trotzdem mehr Kontrolle gefragt ist als ein Werksradio bietet, ist das eine sinnvolle Lösung. In Kombination mit einem DSP wie dem Helix DSP.3 oder ähnlichem läuft die EDBX150.4-E1 dann noch sauberer, weil die Eingangsempfindlichkeit besser angepasst werden kann. Wer vier Lautsprecher plus Sub plant, braucht zusätzlich eine Mono-Endstufe – die EDBX150.4-E1 ist primär als Frontstufenamp gedacht, kann aber über Brückenbetrieb auch zwei Subwoofer treiben.

Worauf du beim Einbau der EDBX150.4-E1 achten solltest

• Kabelquerschnitt: Die empfohlene Absicherung liegt bei 2 x 25 A, also insgesamt 50 A. Das Stromkabel sollte mindestens 10 mm² haben, für längere Kabelwege (über ca. 3–4 m) lieber 16 mm² verwenden – Class AB zieht bei Vollast mehr Strom als eine vergleichbare Class-D-Endstufe.
• Lüfter und Einbauposition: Der interne Lüfter braucht Luftzufuhr. Verbau die Endstufe nicht bündig gegen eine Wand oder vollständig abgedeckt – mindestens 5–8 cm Abstand zur nächsten Fläche sind sinnvoll, damit die Wärme abgeführt werden kann.
• Eingangspegel bei High-Level: Wenn du über den High-Level-Eingang gehst, fang mit niedriger Lautstärke am Radio an und taste dich an die Clipping-Grenze heran. Übersteuerte Eingangssignale klingen nicht lauter, sondern kaputt – und schaden auf Dauer auch dem Lautsprecher.
• Brückenbetrieb nur an 4 Ohm: Im Bridged-Mono-Modus sieht die Endstufe pro Kanal die halbe Lautsprecherimpedanz. Einen 2-Ohm-Sub direkt in Brücke betreiben geht hier nicht – mindestens 4 Ohm Nennimpedanz am Sub einplanen.

Die EDGE EDBX150.4-E1 ist eine solide Wahl für alle, die eine flexibel abstimmbare Class-AB-Endstufe zu einem fairen Preis suchen und Wert auf Klangqualität statt reiner Lautstärke legen. Wer ein SQ-orientiertes Frontsystem aufbauen will und noch keinen DSP besitzt, bekommt hier vergleichsweise viele Filtermöglichkeiten direkt an der Endstufe – das vereinfacht den Einbau spürbar. Für reine SPL-Builds oder Setups mit sehr hohen Leistungsanforderungen gibt es geeignetere Kandidaten.
