EDGE EDBX12D2-E3

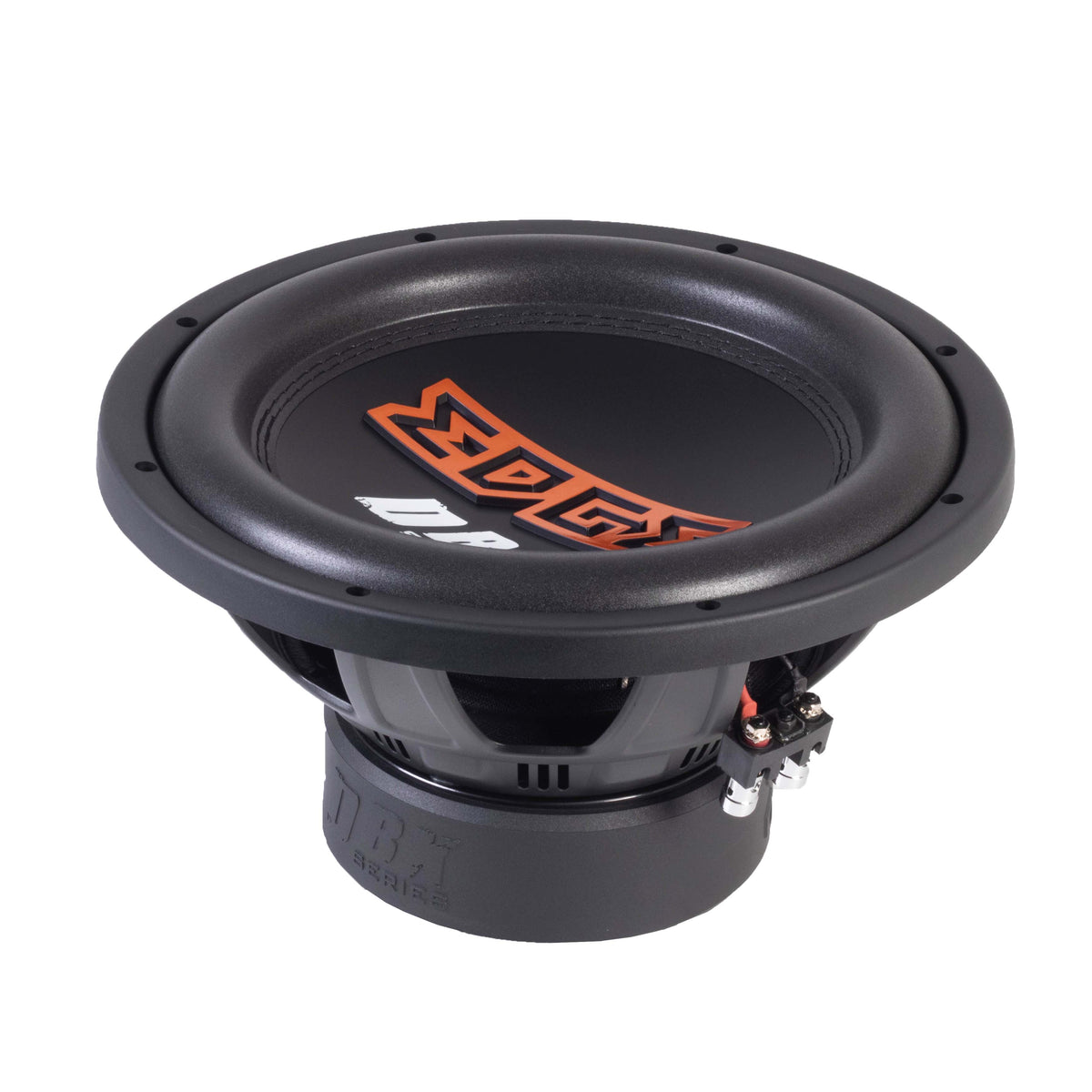

EDBX12D2-E3 – Solider 12-Zoll-Subwoofer von EDGE für praxisnahe Bass-Setups

Der EDGE EDBX12D2-E3 ist ein 12-Zoll-Subwoofer, der sich an Einsteiger und Fortgeschrittene richtet, die soliden Tiefbass ohne überzogenes Budget-Risiko wollen. Mit dualer 2-Ohm-Beschaltung, 1.000 Watt RMS und einem doppelt gestapelten Ferritmagneten liefert er das nötige Fundament für ein alltagstaugliches Bass-Setup – weniger High-End-SQ-Referenz, dafür ein ehrliches Preis-Leistungs-Verhältnis, das in einem gut abgestimmten Bassreflex- oder geschlossenen Gehäuse überzeugt.

Technische Highlights des EDBX12D2-E3

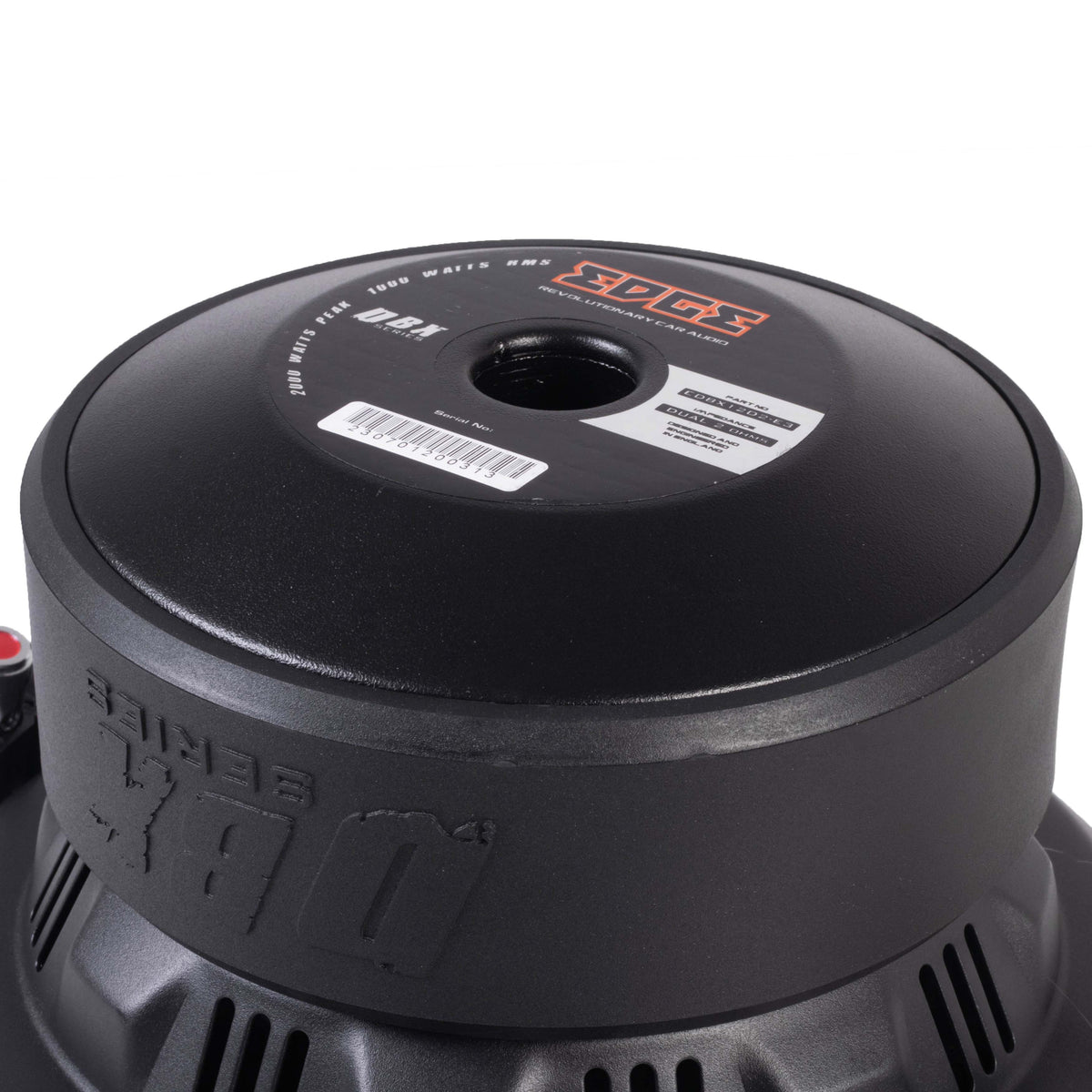

• Doppelt gestapelter Ferritmagnet: Der Y35-Ferritmagnet mit zwei übereinander gesetzten Scheiben bringt ausreichend Antriebskraft für 1.000 Watt RMS – ein sinnvoller Kompromiss aus Gewicht und Motorleistung im Mittelklasse-Segment.
• Dual 2 Ohm Schwingspule (63,5 mm Durchmesser): Die duale Impedanzbeschaltung gibt dir Flexibilität: Endstufe mit 4 Ohm (Reihe) oder 1 Ohm (parallel) betreiben – je nachdem, was deine Endstufe optimal treibt. Die Aluminiumträger-Schwingspule sorgt gleichzeitig für bessere Wärmeableitung.

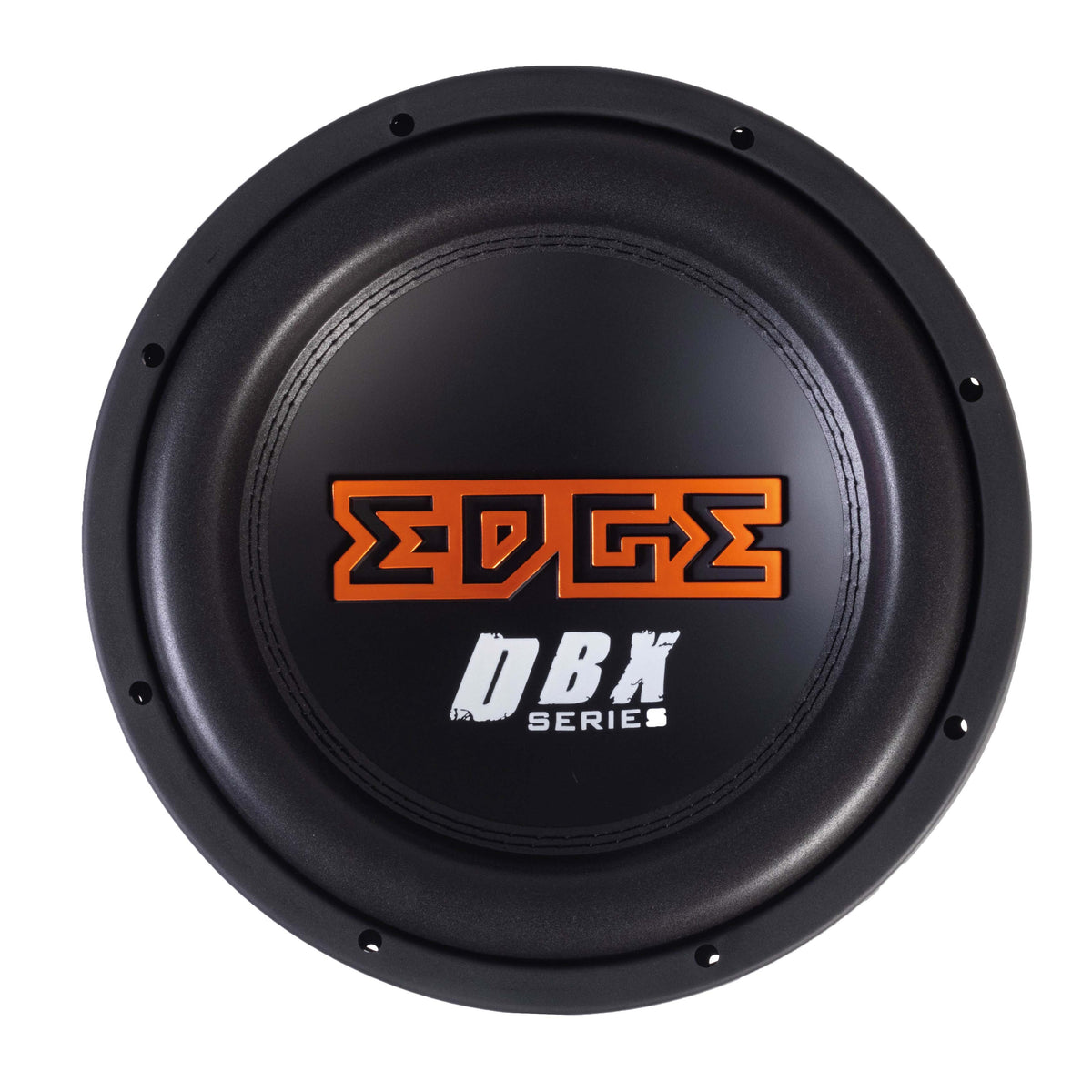

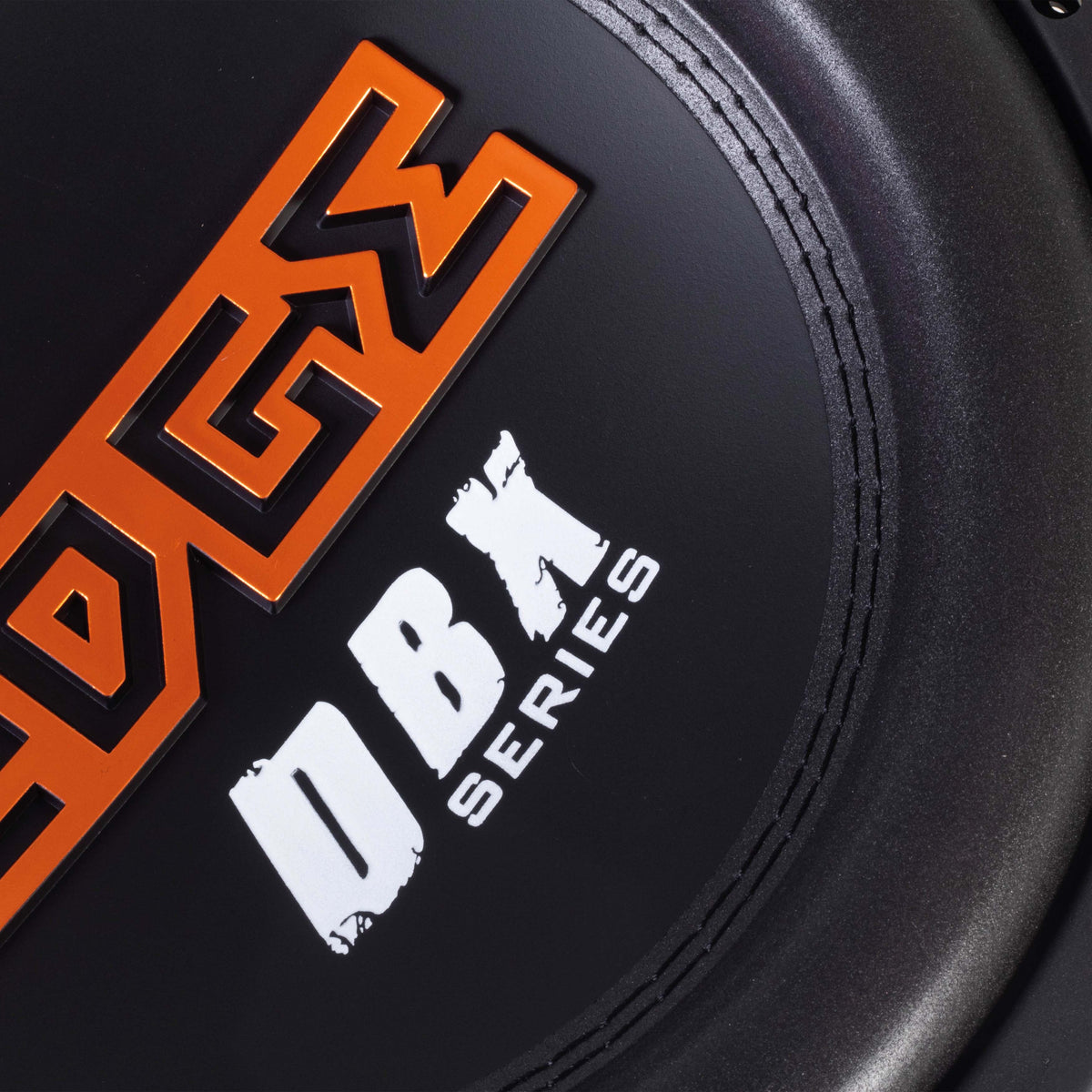

• Nicht gepresster Papierkegel mit breitem Schaumstoffsicke: Ein ungepresster Papierkegel ist leichter und ansprechfreudiger als gepresste Varianten – gut für akkuraten, konturierten Bass. Die doppelt genähte Breitbandsicke erhöht die Langlebigkeit im Alltag.
• Zweiteiliger Staubschutzdeckel (IMPP): Durch die zweiteilige Konstruktion wird der Kegel mechanisch versteift, was bei hohem Hub Verzerrungen reduziert und das Klangbild straffer hält.

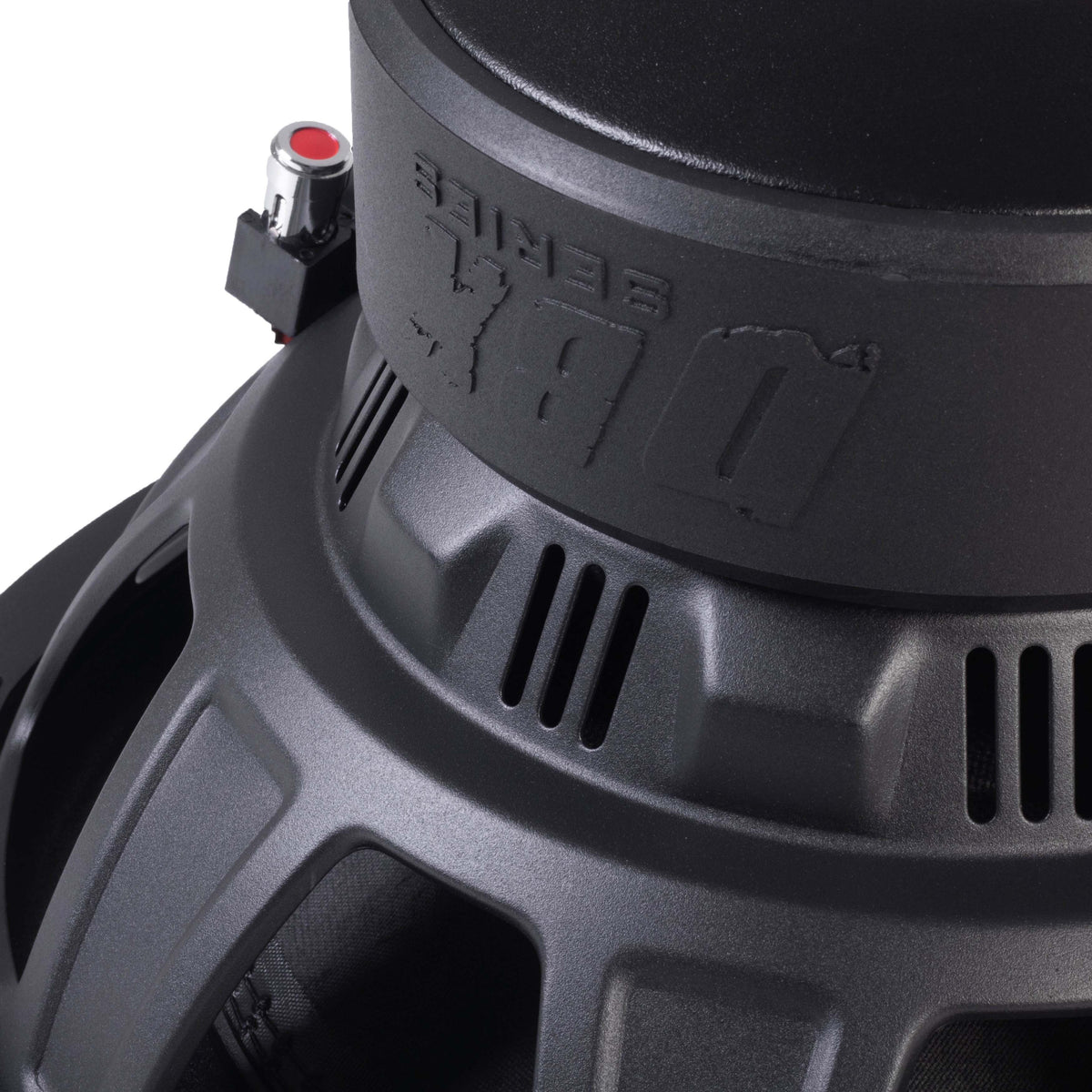

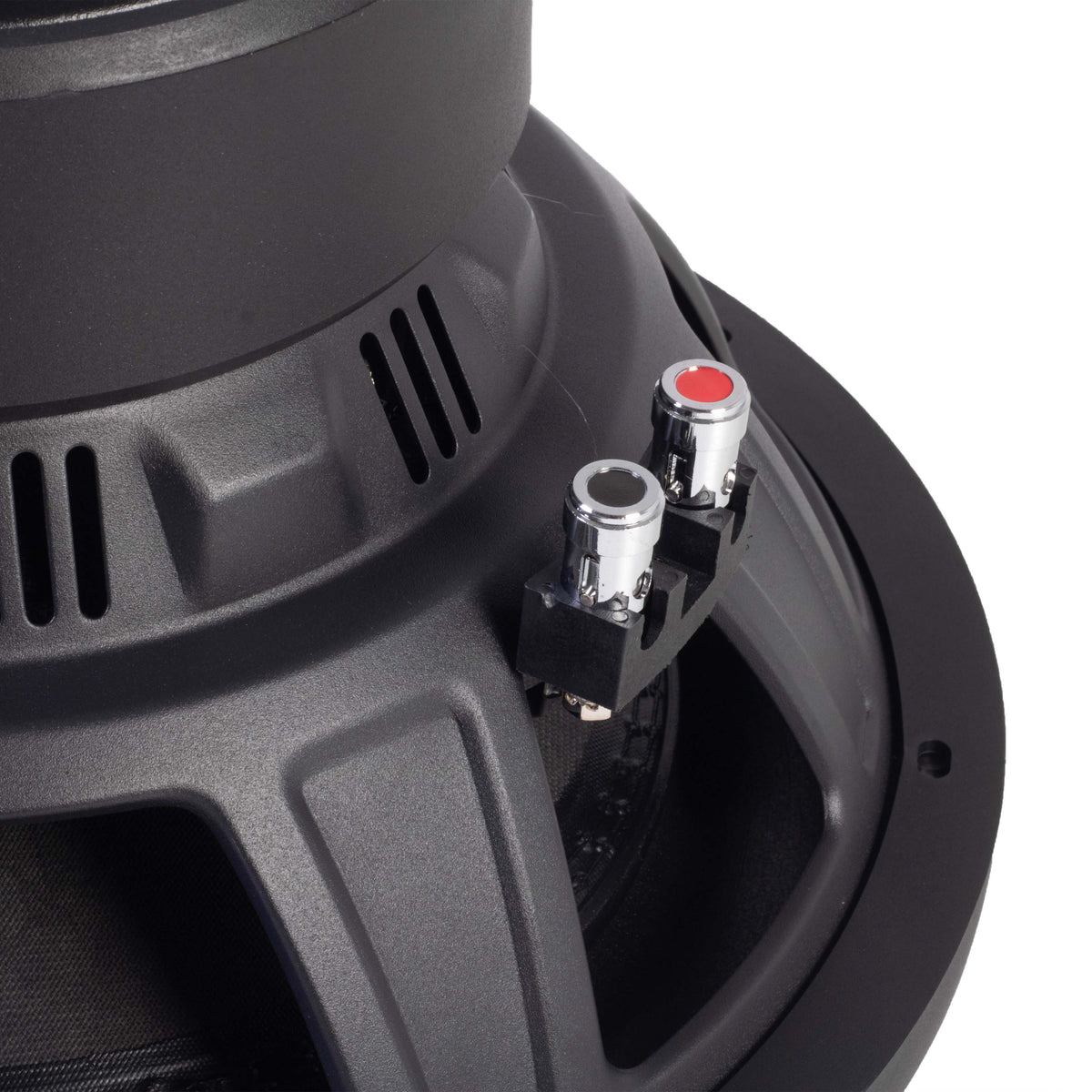

• Federbelastete Anschlussklemmen: Kein Schraubanschluss, sondern Federklemmen – das erleichtert die Installation, gerade wenn man im Auto wenig Platz für Werkzeug hat. Für Dauerbetrieb mit hohen Strömen sollte man auf festen Kabelkontakt achten.
• Qts von 0,625: Dieser Gesamtgütefaktor liegt zwischen dem idealen Bereich für geschlossene (unter 0,5) und Bassreflexgehäuse (0,4–0,7) – der Sub funktioniert in beiden Varianten, entfaltet sein Potenzial aber besonders im Reflexgehäuse.

Technische Daten im Überblick – EDBX12D2-E3

• Modell: EDBX12D2-E3
• Nenngröße: 12 Zoll
• Impedanz: Dual 2 Ohm
• RMS-Leistung: 1.000 W
• Peak-Leistung: 2.000 W
• Schwingspulendurchmesser: 63,5 mm
• Schwingspulenträger: Aluminium (schwarz)
• Magnettyp: Y35 Ferrit, doppelt gestapelt
• Magnetgewicht: ca. 2,8 kg
• Kegel: Nicht gepresstes Papier

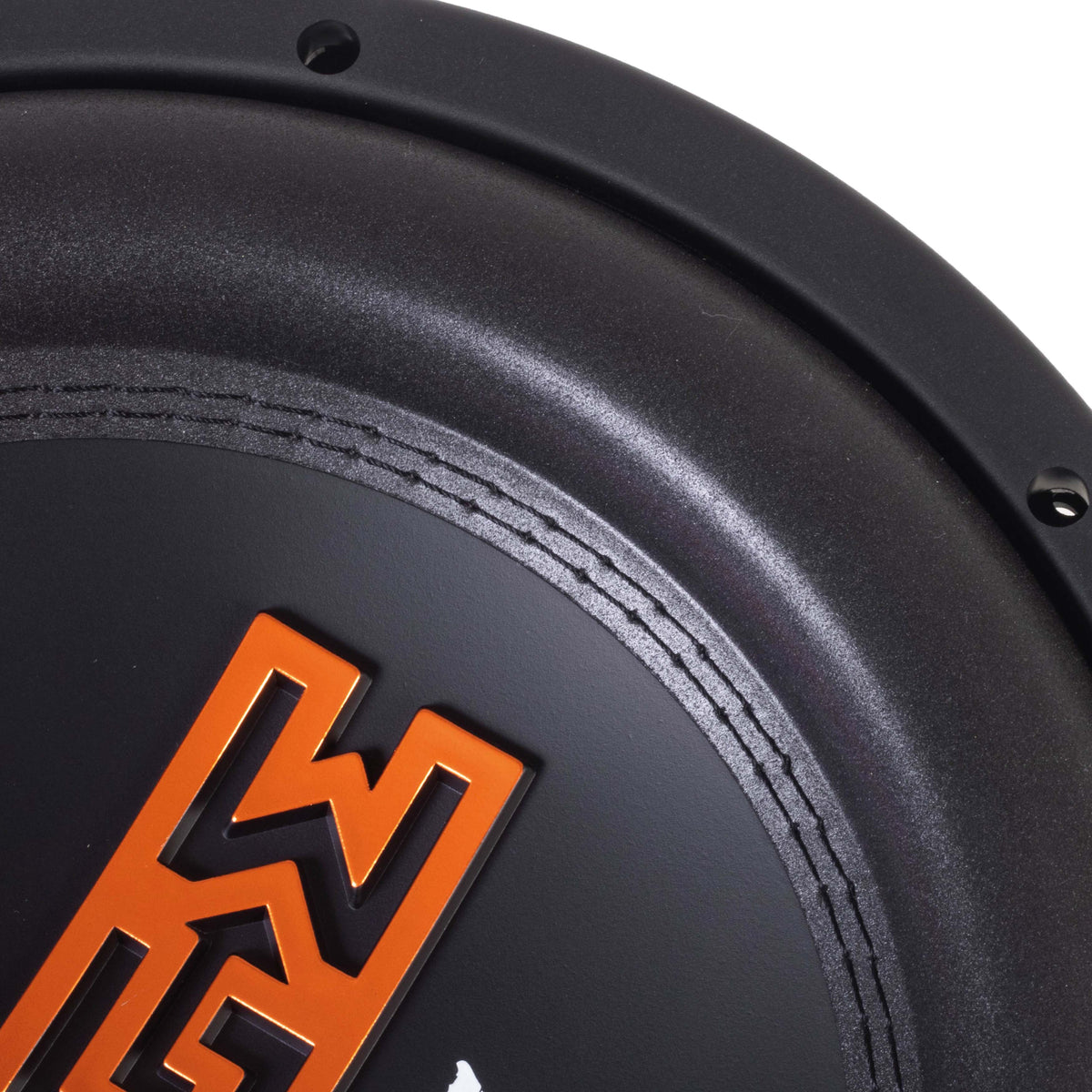

• Sicke: Breitband-Schaumstoff, doppelt genäht
• Staubschutzdeckel: IMPP, zweiteilig

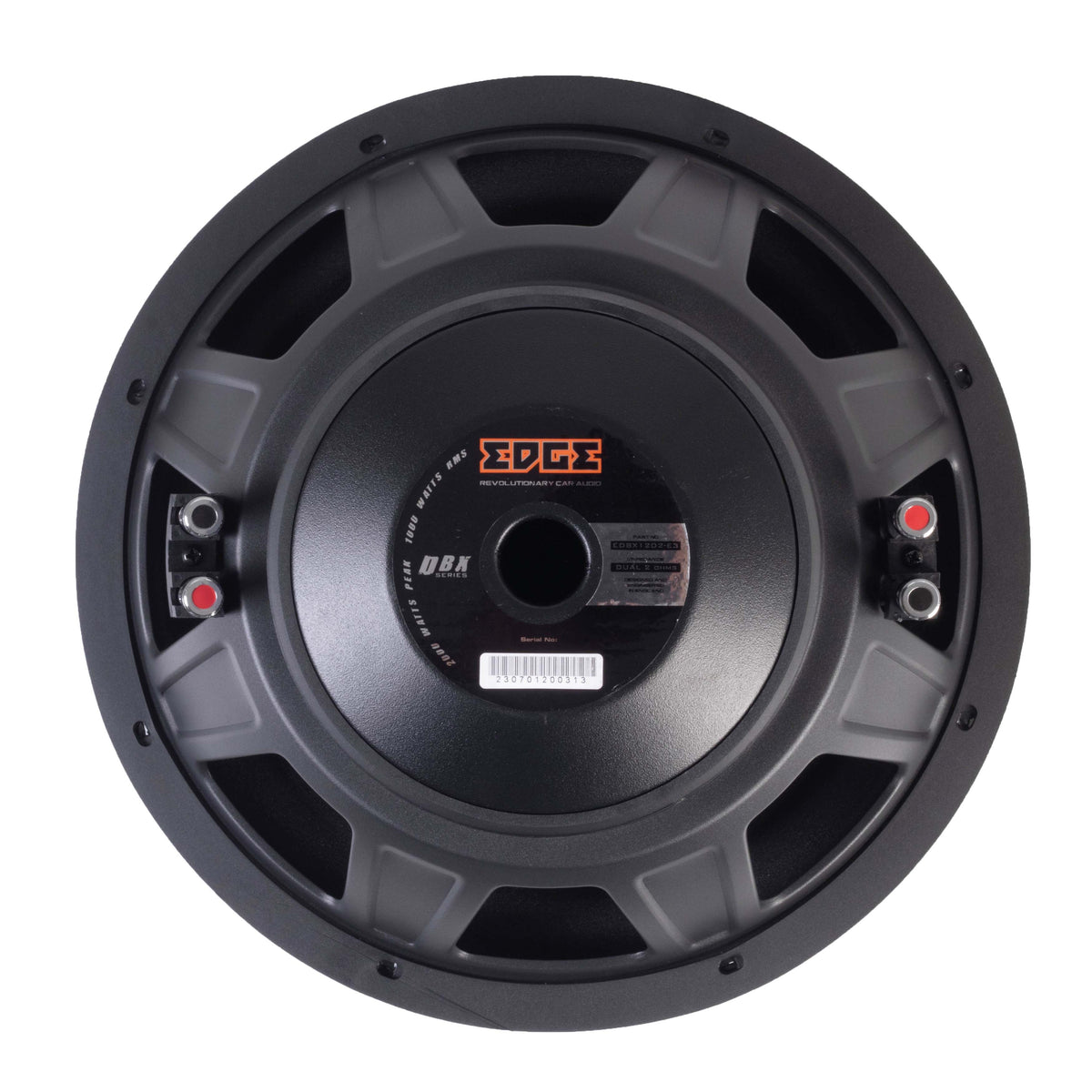

• Korb: Pressstahlkorb

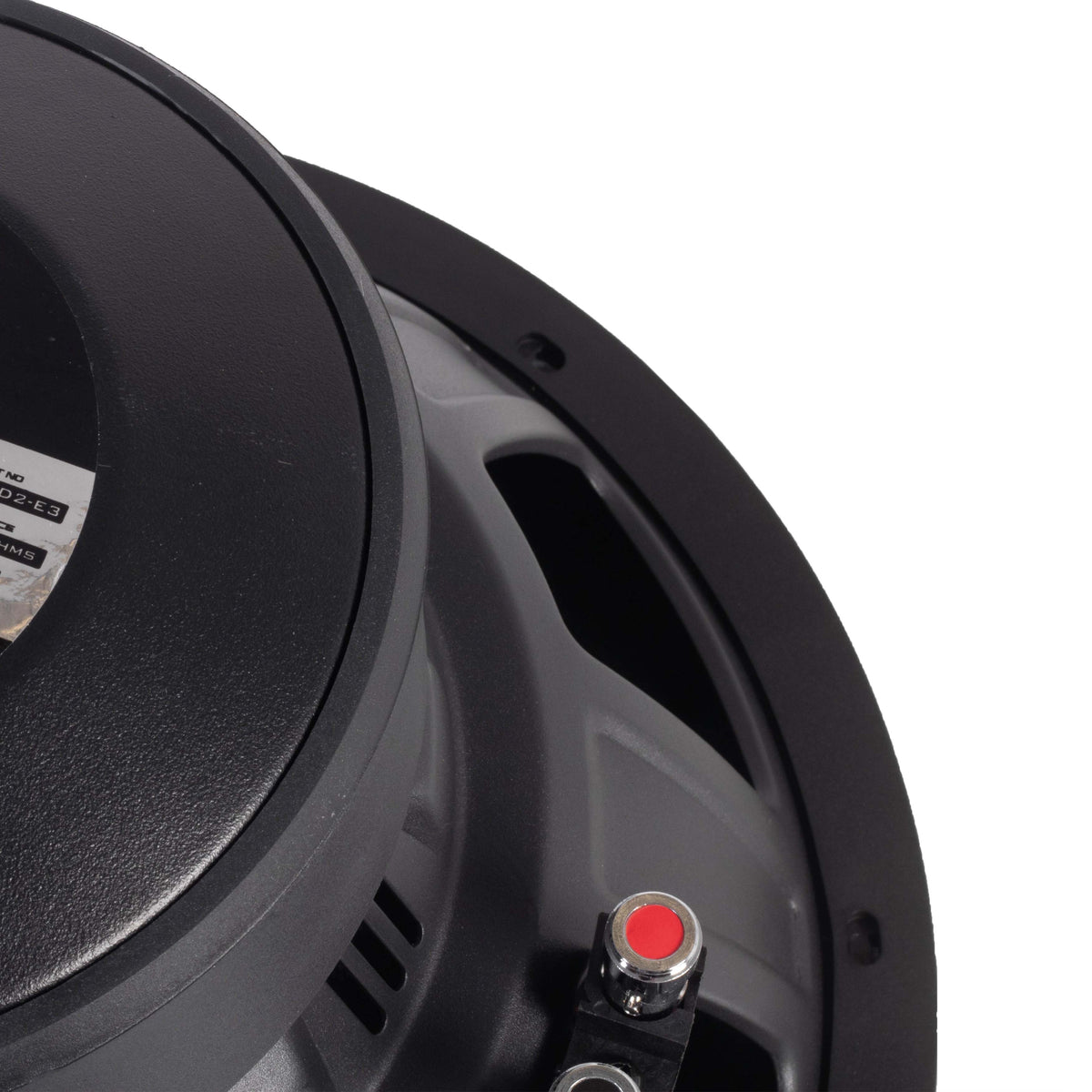

• Anschluss: Federbelastete Klemmen
• Frequenzgang: 25 Hz – 850 Hz
• Wirkungsgrad (SPL): 84 dB
• Freiluftresonanz (Fs): 34 Hz
• Äquivalentvolumen (Vas): 24,7 L
• Gesamtgüte (Qts): 0,625
• Mechanische Güte (Qms): 4,96
• Elektrische Güte (Qes): 0,715
• Bewegte Masse (Mms): 272,2 g
• Compliance (Cms): 78,4 µm/N
• BI-Faktor: 17,2 T
• Schwingspuleninduktivität (Le): 2,2 mH
• Gleichstromwiderstand (Re): 2 × 1,8 Ω
• Membranfläche (Sd): 471 cm²
• Außendurchmesser: 280 mm
• Einbautiefe: 170 mm
• Empfohlenes Gehäusevolumen: ca. 42–71 Liter

Einsatzbereich & Kompatibilität – EDBX12D2-E3

Der EDBX12D2-E3 eignet sich gut für kompakte bis mittelgroße Fahrzeuge, in denen ein 12-Zoll-Subwoofer noch sinnvoll unterzubringen ist – etwa in einer Kofferraum-Bassbox oder einer Bandpassbox. Mit 170 mm Einbautiefe und 280 mm Außendurchmesser ist er kein Flachbau, braucht also entsprechend Platz im Gehäuse. Das empfohlene Volumen von rund 42 bis 71 Litern passt gut zu handelsüblichen Fertiggehäusen in diesem Segment.

Angesteuert wird er am sinnvollsten mit einer Mono-Endstufe, die stabil an 1 Ohm (Parallelschaltung beider Spulen) oder 4 Ohm (Reihenschaltung) läuft – 800 bis 1.200 Watt RMS reichen hier aus. Eine DSP-Anbindung macht besonders bei Bassreflex-Setups Sinn, um den Subsonicfilter korrekt zu setzen und den Sub nicht unter Resonanz zu belasten. Wer schon eine Endstufe aus unserem Sortiment betreibt, findet dort passende Kombinationen.

Worauf du beim Einbau des EDBX12D2-E3 achten solltest

• Subsonicfilter setzen: Mit einer Fs von 34 Hz und dem Einsatz im Bassreflexgehäuse solltest du deinen Subsonicfilter auf etwa 30–35 Hz setzen, um den Sub vor überlastetem Hub unterhalb der Abstimmfrequenz zu schützen.
• Kabelquerschnitt nicht unterschätzen: Bei 1.000 Watt RMS solltest du mindestens 25 mm² für die Stromversorgung der Endstufe planen – Lautsprecherkabel zwischen Endstufe und Sub mindestens 4 mm².
• Federklemmen sorgfältig belegen: Die federbelasteten Anschlüsse sind praktisch, aber stell sicher, dass das Kabel vollständig einrastet und keinen Wackelkontakt hat – bei Lautstärke mit hohem Strom kann das Probleme verursachen.
• Gehäuseabdichtung prüfen: Pressstahlkörbe und der beiliegende Gummidichtring helfen – aber prüf vor dem Einbau, ob dein Gehäuse sauber verleimte Kanten hat. Undichte Gehäuse fressen dir Wirkungsgrad und Kontur aus dem Bass.

Der EDGE EDBX12D2-E3 ist kein Produkt für ambitionierte SQ- oder SPL-Wettbewerbe – aber genau das macht seine Stärke aus: Wer einen zuverlässigen, unkomplizierten 12-Zoll-Sub sucht, der in einem ordentlich gebauten Reflexgehäuse satt Pegel und brauchbaren Tiefgang liefert, bekommt hier ein solides Fundament ohne unnötige Komplexität. Ideal als erster Subwoofer-Ausbau oder als Ergänzung in einem Fahrzeug, das vor allem alltagstauglich gut klingen soll.
