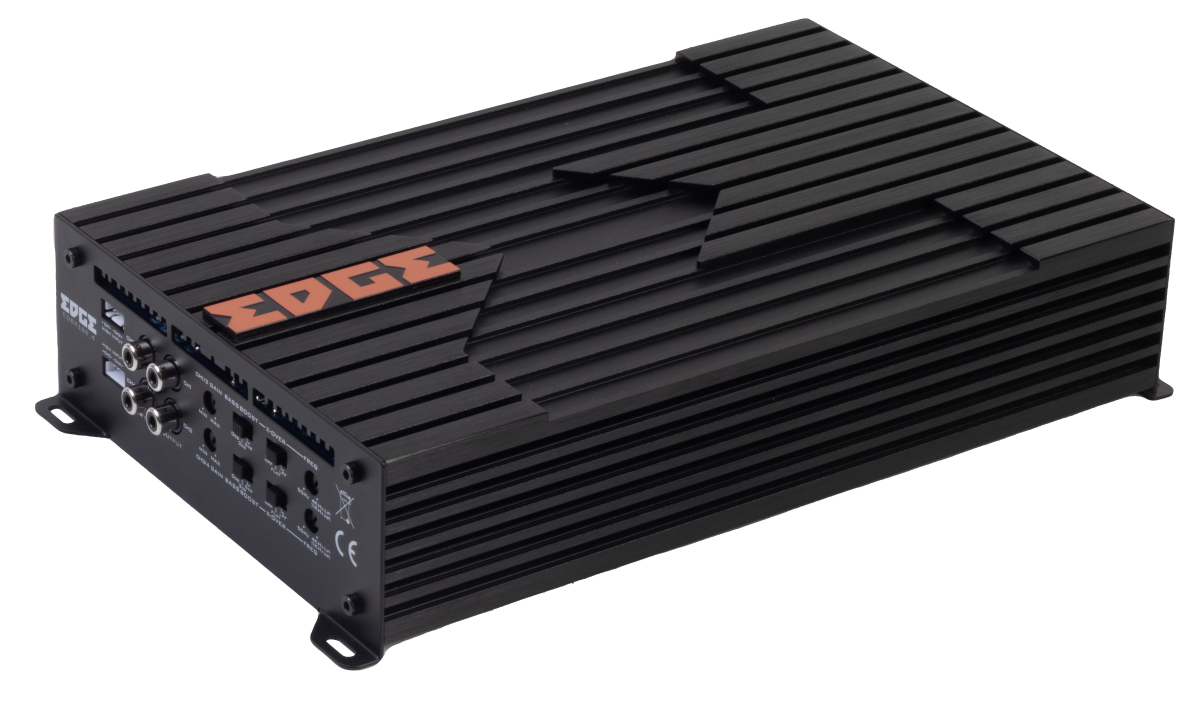

EDGE EDBX100.4-E1

EDBX100.4-E1 – Vierkanal-Endstufe für SQ-orientierte Setups mit Class-AB-Technologie

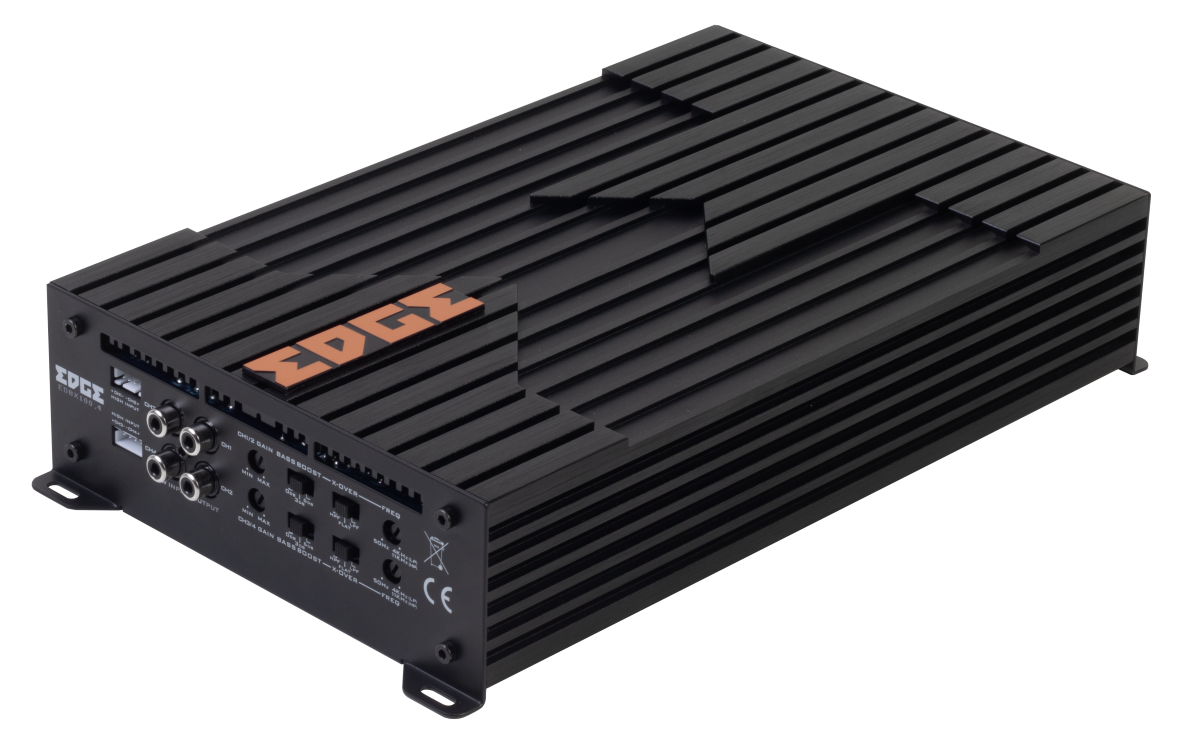

Die EDGE EDBX100.4-E1 ist eine 4-Kanal-Endstufe aus der DBX-Serie, die sich klar an Hörer richtet, die sauberen, warmen Klang einer Class-AB-Topologie einem Class-D-Amp vorziehen. Mit 4 x 100 Watt RMS an 2 Ohm und der Möglichkeit, zwei Kanäle zu bridgen, deckt sie sowohl Front-/Rear-Beschallung als auch einen kompakten Subwoofer-Kanal ab. Wenn ich ein Budget-SQ-System für ein Alltagsauto aufbaue und auf solides Fundament statt bloße Watt-Zahlen setze, ist genau das der Typ Verstärker, den ich mir anschaue.

Technische Highlights des EDBX100.4-E1

• Class-AB-Topologie: Anders als viele Konkurrenzprodukte in dieser Preisklasse setzt der EDBX100.4-E1 auf Class AB statt Class D. Das bedeutet etwas mehr Wärmeentwicklung, aber klanglich typischerweise ein wärmeres, druckvolleres Klangbild – besonders bei Mitten und Höhen spürbar.

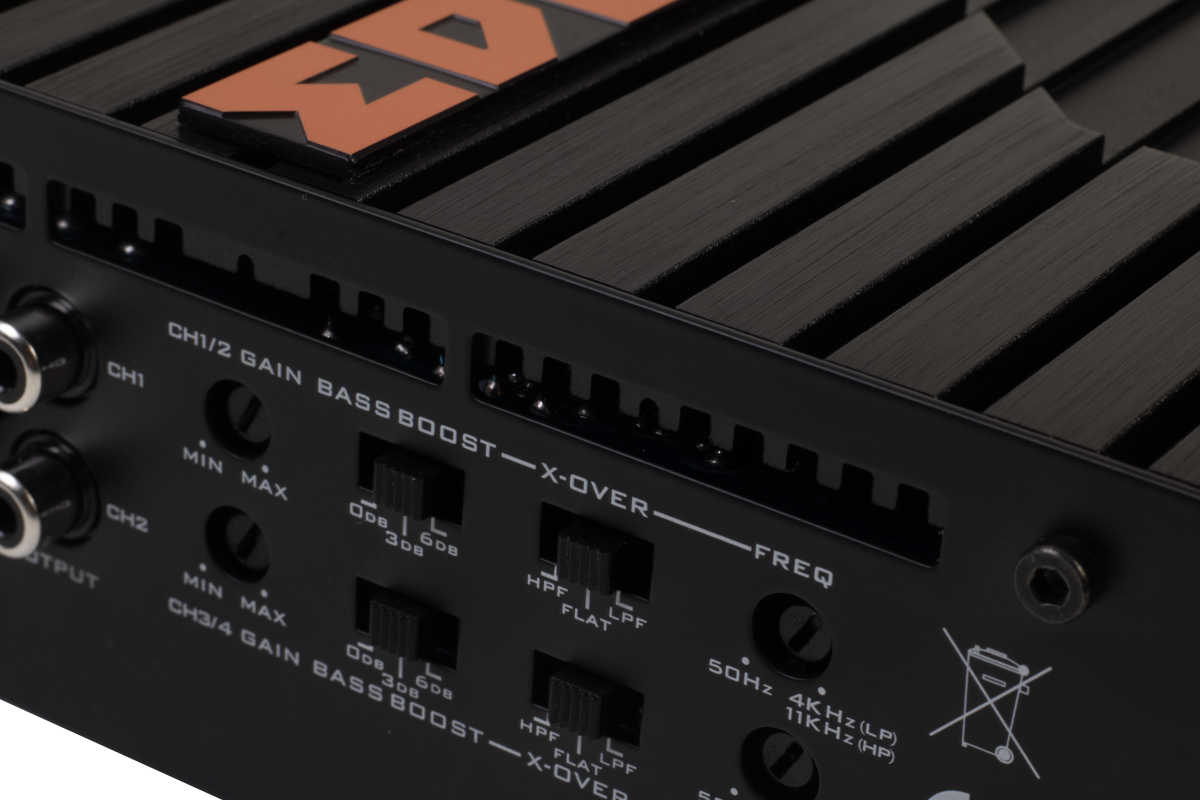

• Erweiterter Filterbereich: Der Hochpassfilter reicht bis 11 kHz, der Tiefpassfilter bis 4 kHz. Das ist deutlich mehr Spielraum als bei Standardverstärkern – ideal, wenn du Komponenten-Speaker ohne separaten DSP präzise trennen willst.

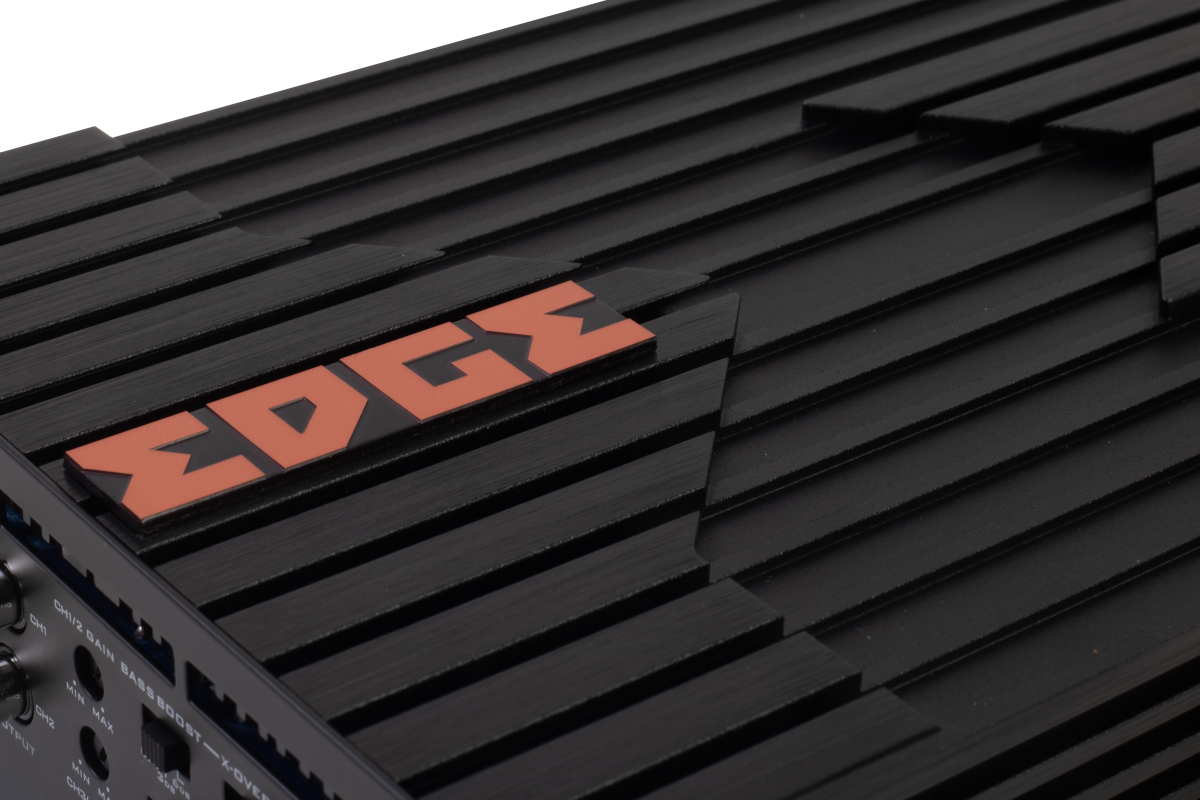

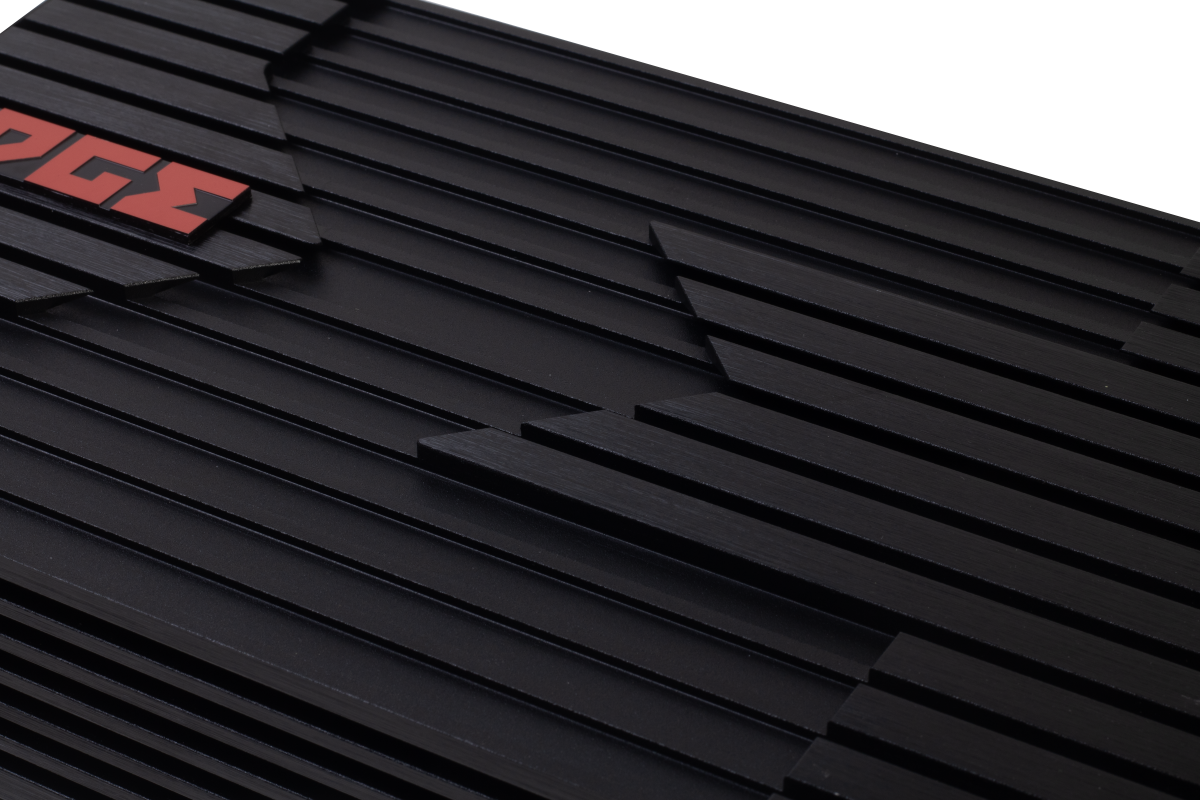

• Interner Lüfter: Zusätzlich zur progressiven T-Bar-Kühlrippenstruktur sitzt ein eingebauter Lüfter im Gehäuse. Wichtig bei Class AB, das thermisch sensibler ist als Class D – der Lüfter verhindert Thermal-Limiting bei längerem Betrieb mit hoher Lautstärke.

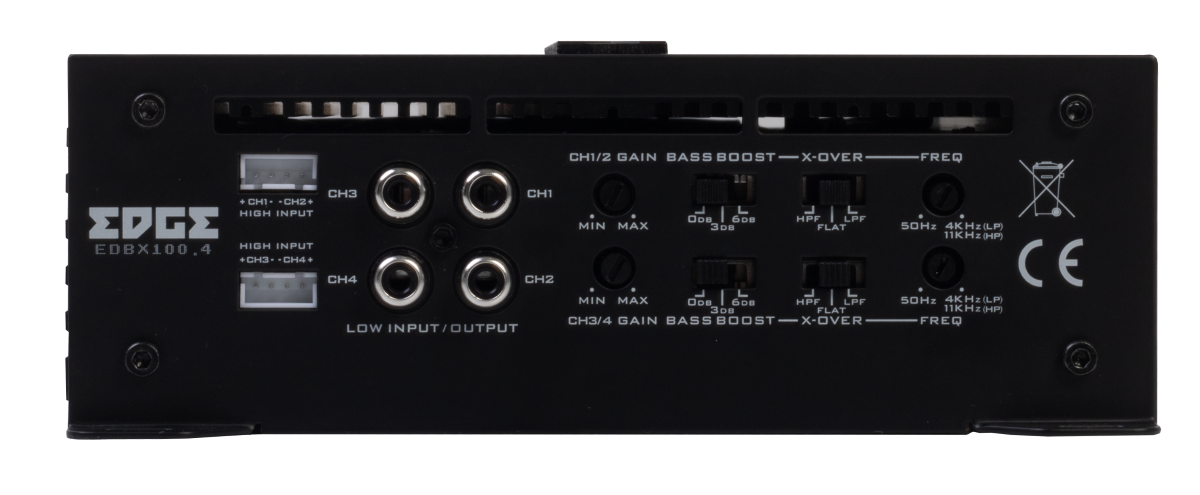

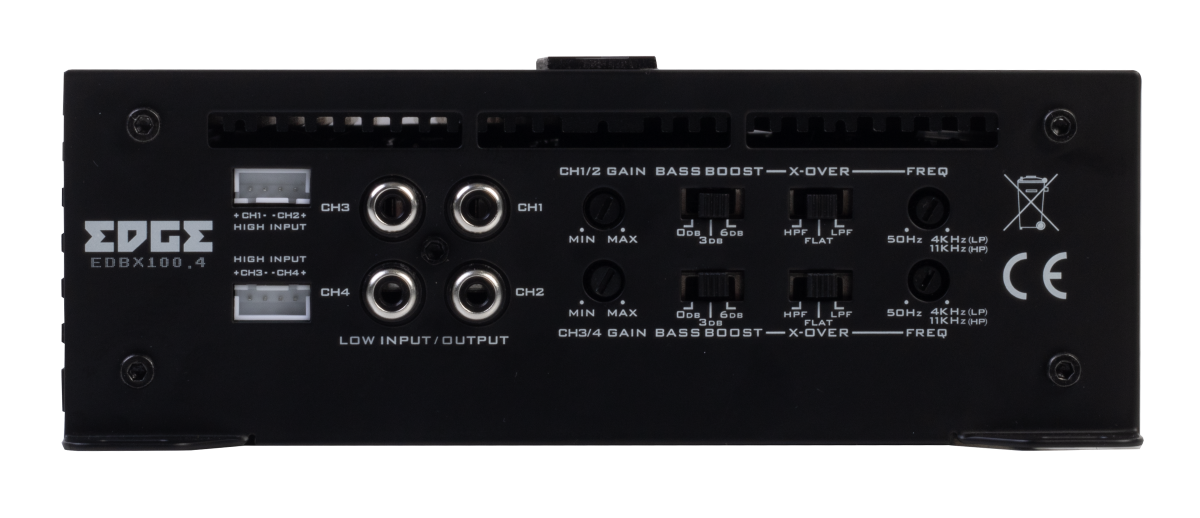

• Flexible Eingangsoptionen: High- und Low-Level-Eingänge ermöglichen den Anschluss sowohl an Werksradios ohne Cinch-Ausgang als auch an aftermarket Headunits oder DSPs – keine zusätzliche Weiche notwendig.

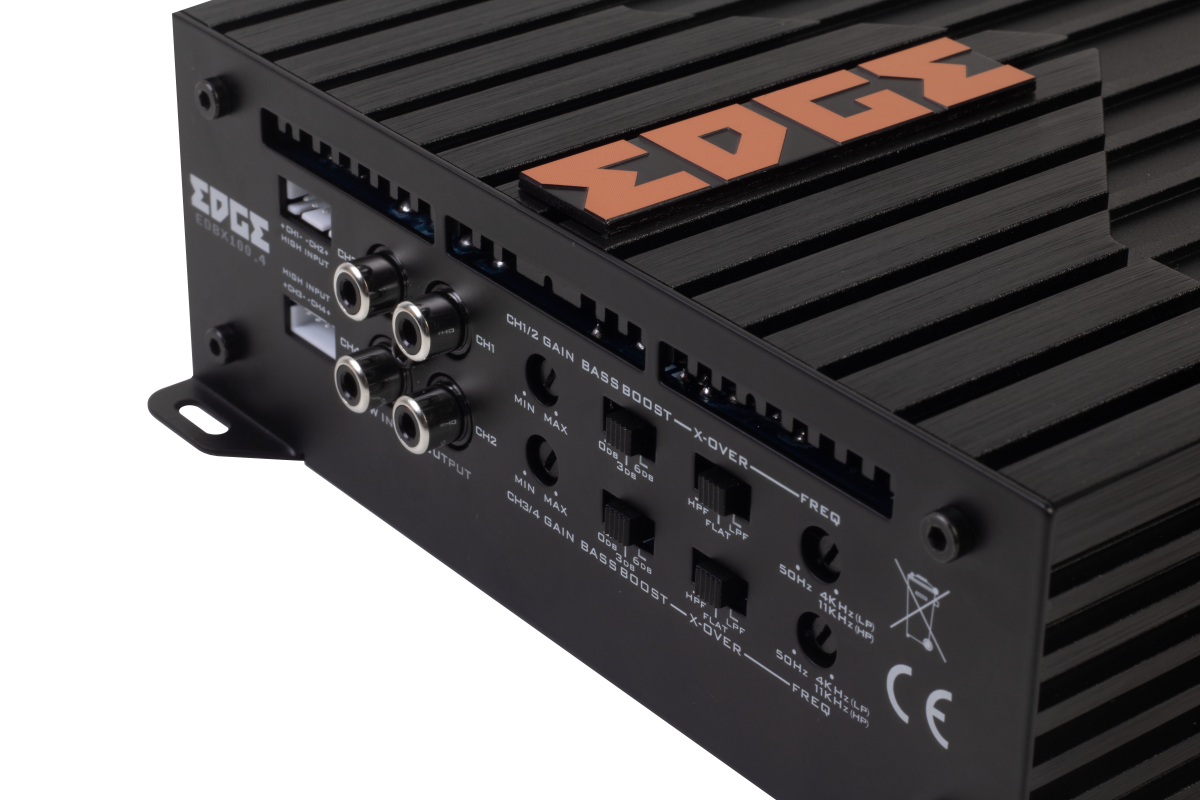

• Drei Crossover-Modi: LP, HP und Flat (Bypass) – für eine 4-Kanal-Endstufe im Einstiegs-/Mittelklasse-Segment ist die Filterflexibilität überdurchschnittlich gut.
• Bridging-fähig: Zwei Kanäle können zu einem Mono-Kanal mit je 200 Watt RMS gebrückt werden. Damit lässt sich ein kompakter Sub direkt über den Amp betreiben, ohne eine separate Endstufe.

Technische Daten des EDBX100.4-E1 im Überblick

• Kanalanzahl: 4
• Topologie: Class AB
• RMS-Leistung (4 Ohm Stereo): 4 x 80 Watt
• RMS-Leistung (2 Ohm Stereo): 4 x 100 Watt
• RMS-Leistung (4 Ohm Mono/Bridged): 2 x 200 Watt
• Maximalleistung: 800 Watt
• Frequenzgang: 20 Hz – 20 kHz
• Crossover-Typ: LP / HP / Flat
• Crossover-Bereich: 30 Hz – 250 Hz

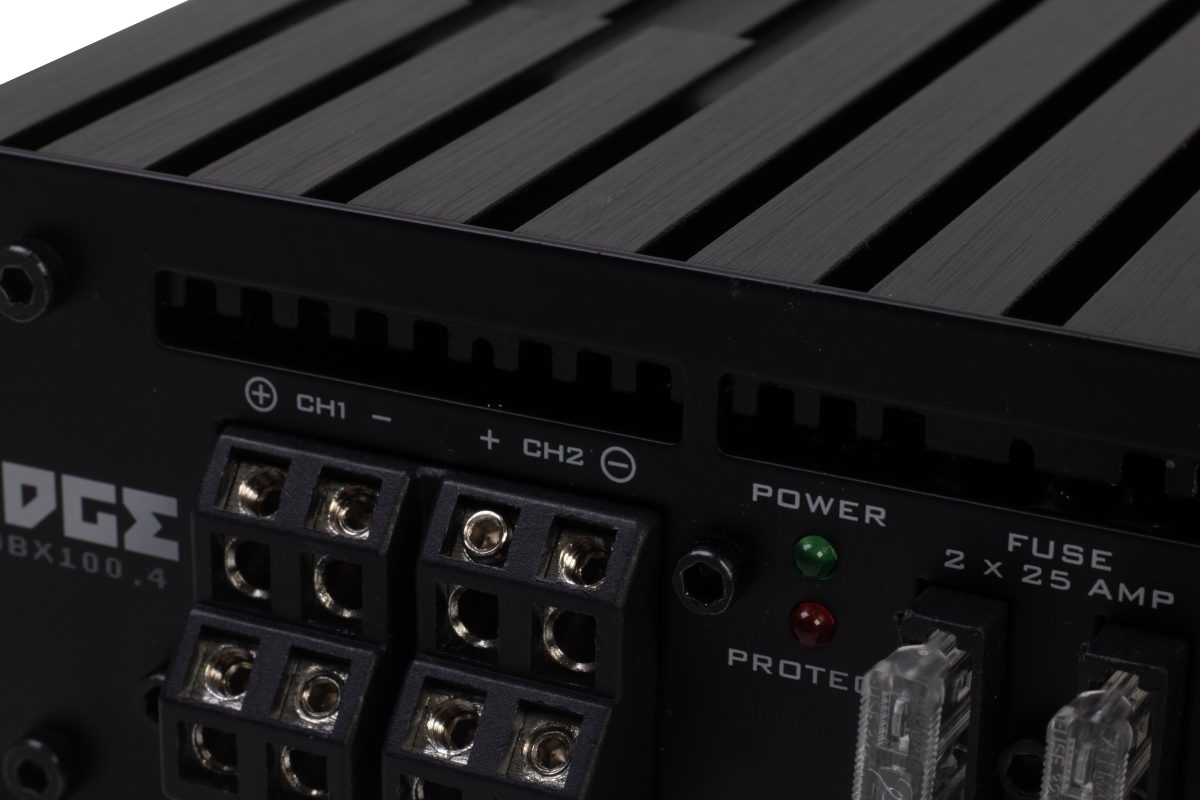

• Empfohlene Absicherung: 2 x 20 A

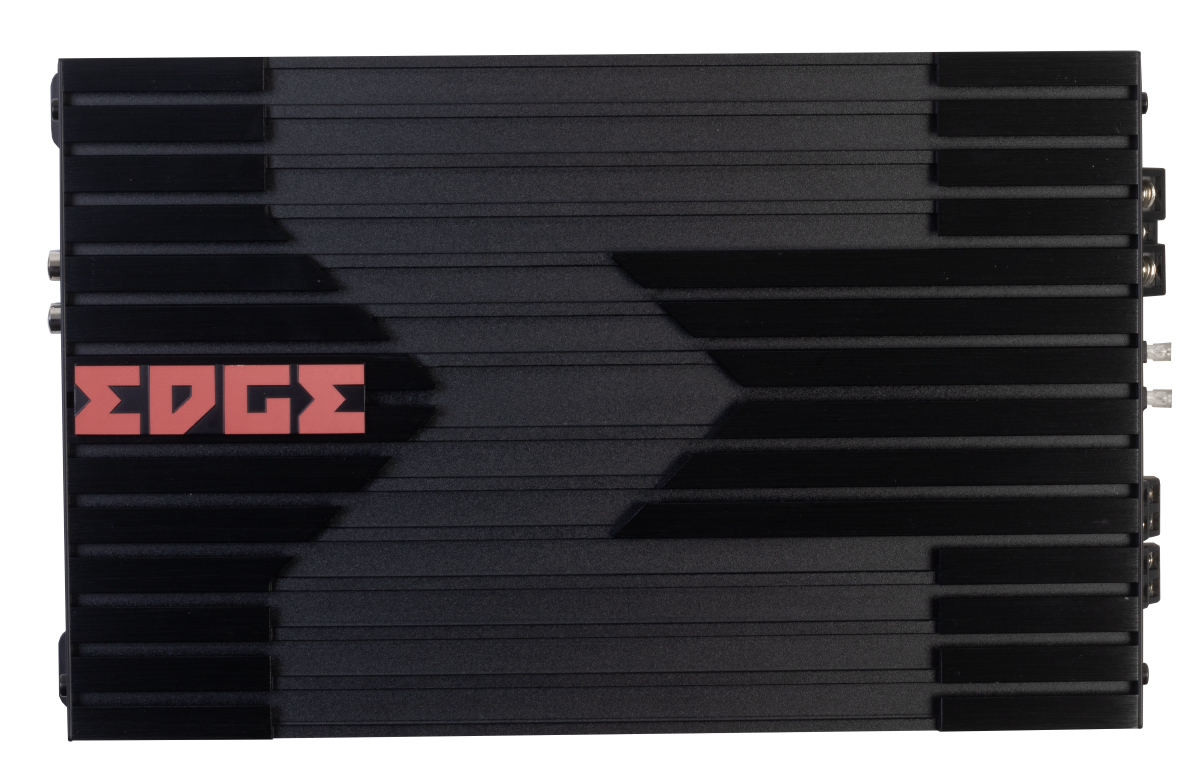

• Abmessungen (H x B x T): 63 mm x 306 mm x 179 mm

Einsatzbereich & Kompatibilität – wo der EDBX100.4-E1 seine Stärken ausspielt

Der EDBX100.4-E1 passt gut in Fahrzeuge, bei denen ein sauberes Frontstage-Setup Priorität hat – also z. B. ein Komponentensystem vorne, Koaxe hinten, und optional ein kleiner Subwoofer über die gebrückten Kanäle. Wer bereits einen DSP wie den Helix U-Six oder ähnliches im Setup hat, profitiert besonders vom erweiterten Filterbereich. Ohne DSP kann der Amp durch seine breiten Filteroptionen auch eigenständig anständige Weichenarbeit leisten. Die kompakten Abmessungen machen den Einbau unter Sitzen oder im Kofferraumbereich problemlos möglich. Als reine Subwoofer-Endstufe würde ich ihn nicht wählen – dafür gibt es effizientere Class-D-Lösungen – aber als Allrounder für ein kompaktes Rundum-System ist er gut aufgestellt.

Worauf du beim Einbau des EDBX100.4-E1 achten solltest

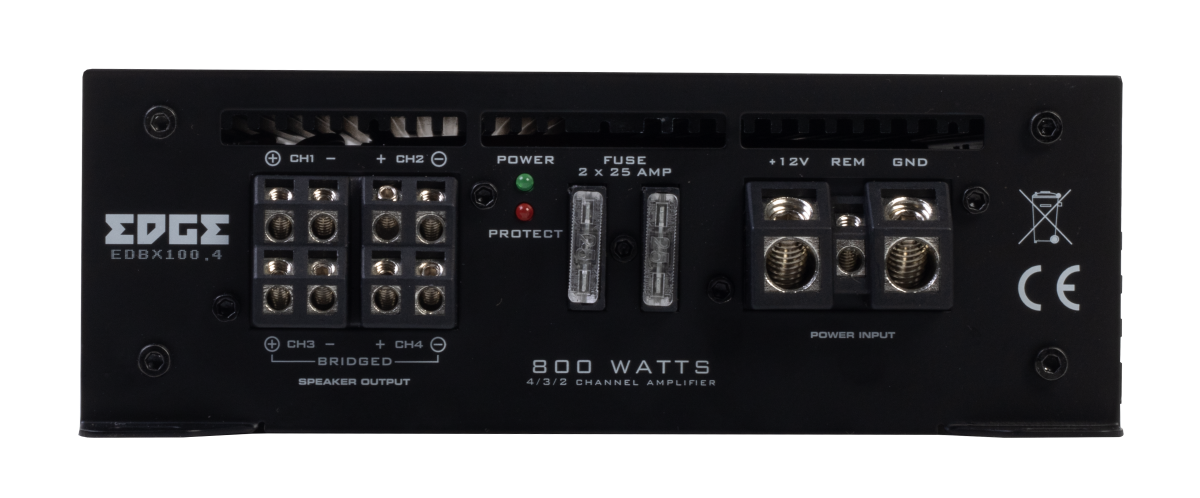

• Stromversorgung: Die empfohlene Absicherung liegt bei 2 x 20 A – das bedeutet, du brauchst eine Stromkabelführung mit mindestens 10 mm² Querschnitt von der Batterie. Spare hier nicht an Kabelqualität, Class AB zieht bei Vollast mehr Strom als ein vergleichbarer Class-D-Amp.
• Belüftung beachten: Der interne Lüfter braucht Luftzirkulation – bau den Amp nicht komplett verdeckt ein oder in einen geschlossenen Hohlraum ohne Luftaustausch. Mindestens seitlichen Freiraum einplanen.
• Gain-Einstellung: Gerade bei High-Level-Eingang (Werksradio) den Gain nicht einfach auf Maximum drehen. Mit einem Multimeter oder Oszilloskop den Clipping-Punkt des Quellgeräts bestimmen, dann erst einstellen – das schützt die Speaker und klingt deutlich besser.
• Bridging-Modus: Beim Betrieb im Bridge-Modus mind. 4-Ohm-Lautsprecher verwenden. Ein 2-Ohm-Sub im Bridge-Betrieb überfordert den Amp und führt zu Thermal-Shutdown oder schlimmstenfalls Schäden.

Der EDBX100.4-E1 ist kein Hochleistungs-Rennpferd, aber ein solider, gut durchdachter Vierkanal-Amp für alle, die ein kompaktes System klanglich aufwerten wollen – ohne drei separate Endstufen einbauen zu müssen. Wer Wert auf Class-AB-Klang und Filterflexibilität legt und kein Mega-SPL-Setup plant, bekommt hier ein ehrliches Preis-Leistungs-Paket.
