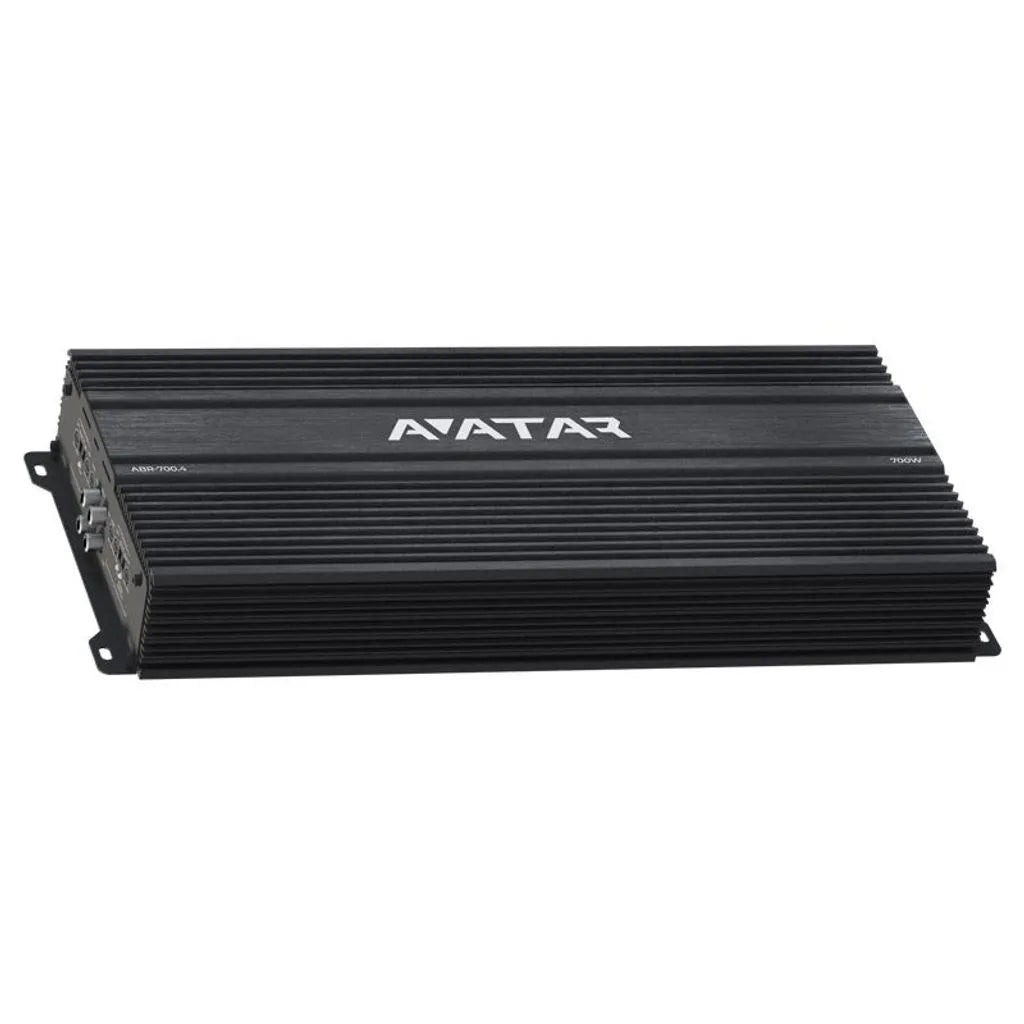

Avatar ABR-700.4

Avatar ABR-700.4 – Vierkanaliger Verstärker für strukturierte Systemaufbauten

Die Avatar ABR-700.4 ist eine Klasse-AB-Endstufe mit vier Kanälen und 700 Watt RMS Gesamtleistung – konzipiert für Setups, bei denen es um saubere Wiedergabe über mehrere Wege geht. Ob du ein vollständiges Frontsystem aus Hochtöner, Mitteltöner und Basslautsprecher betreibst oder die Endstufe im Brückenbetrieb für mehr Druck an Subwoofern nutzt: Die ABR-700.4 deckt beides ab. Ich würde sie klassischerweise in einem SQ-orientierten Fahrzeugaufbau einsetzen, bei dem ein DSP die Signalverarbeitung übernimmt und die Endstufe sauber verstärkt.

Technische Highlights der ABR-700.4

• Klasse AB für verzerrungsarme Wiedergabe: Im Vergleich zu reinen Klasse-D-Designs bietet Klasse AB bei Mittel- und Hochtonwegen eine harmonischere Klangcharakteristik – das macht die ABR-700.4 besonders interessant für SQ-Anwendungen, bei denen Transparenz in den oberen Frequenzen zählt.
• 175 W x 4 an 2 Ohm RMS: Die Leistungsangabe gilt an 2 Ohm – bei 4 Ohm sind es 140 W pro Kanal. Das ist kein Hauruck-Wert, sondern eine solide, dauertaugliche Leistung für Compo-Systeme mit normalem Wirkungsgrad.
• Brückenbetrieb auf zwei Kanäle möglich: Im Bridged-Modus liefert die Endstufe 350 W x 2 an 4 Ohm – damit lässt sie sich auch als kompakter 2-Kanal-Antrieb für kleinere Subwoofer oder ein passiv-getrenntes System nutzen.
• Regelbarer Hoch- und Tiefpassfilter: Der Hochpassfilter ist von 50 Hz bis 12.000 Hz einstellbar, der Tiefpassfilter von 50 bis 300 Hz – jeweils mit 12 dB/Oktave Flankensteilheit. Das gibt dir genug Spielraum für ordentliche Frequenzweichentrennung direkt an der Endstufe, auch ohne externen DSP.
• Eingangssensitivität 0,2–6 V: Diese breite Eingangsempfindlichkeit macht die ABR-700.4 kompatibel zu Low-Level-Signalen aus einfachen Head-Units genauso wie zu den Hochpegelsignalen hochwertiger DSP-Prozessoren.
• Dämpfungsfaktor 170: Ein Dämpfungsfaktor in dieser Größenordnung deutet auf gute Kontrolle über den angeschlossenen Lautsprecher hin – relevanter als die meisten es einschätzen, gerade bei Basslautsprechern mit größeren Membranen.

Technische Daten der ABR-700.4 im Überblick

• Kanalanzahl: 4
• Verstärkerklasse: AB
• RMS-Leistung (2 Ohm): 175 W x 4
• RMS-Leistung (4 Ohm): 140 W x 4
• RMS-Leistung gebrückt (4 Ohm): 350 W x 2
• Frequenzbereich: 10–20.000 Hz
• Hochpassfilter: 50–12.000 Hz, 12 dB/Oktave
• Tiefpassfilter: 50–300 Hz, 12 dB/Oktave
• Eingangssensitivität: 0,2–6 V
• Signal-Rausch-Abstand: 90 dB
• Betriebsspannung: 9–15 V
• Dämpfungsfaktor: 170
• Abmessungen (B x L x H): 82 x 412 x 53 mm

Einsatzbereich & Kompatibilität – wo die ABR-700.4 ihre Stärken ausspielt

Die ABR-700.4 passt in erster Linie in Fahrzeuge, bei denen ein vollständiges Frontsystem aktiv betrieben werden soll – also Hochtöner und Tiefmitteltöner jeweils auf eigenen Kanälen, optional mit separatem Tieftonkanal über den Brückenbetrieb. Kombiniert mit einem DSP wie dem Helix DSP Mini oder vergleichbaren Prozessoren bekommst du ein kompaktes, sauber getrenntes System mit überschaubarem Platzbedarf. Das kompakte Gehäuse (82 x 412 mm Grundfläche) lässt sich gut im Kofferraum, unter Sitzen oder in schmaleren Einbauräumen unterbringen. Die Endstufe läuft ab 9 V Betriebsspannung stabil – das bedeutet, auch bei kurzen Spannungseinbrüchen unter Last gibt es keine Abschaltprobleme.

Einbauhinweise zur ABR-700.4 – worauf du achten solltest

• Stromversorgung dimensionieren: Für die Gesamtleistung von 700 W RMS sollte die Zuleitung mindestens 10 mm² betragen – unterschätze das nicht, gerade wenn die Endstufe dauerhaft gefordert wird.
• Belüftung nicht vergessen: Klasse-AB-Endstufen erzeugen mehr Abwärme als Klasse-D. Einbauorte mit schlechter Luftzirkulation (z. B. vollständig verkleidet unter dem Sitz) können die Thermal-Schutzschaltung auslösen. Mindestens 3–5 cm Abstand zu umliegenden Flächen einplanen.
• Pegelabgleich vor Inbetriebnahme: Die breite Eingangssensitivität kann bei falscher Einstellung zu Grundrauschen oder Übersteuerung führen. Nehm dir Zeit für einen sauberen Gain-Setup – idealerweise mit Multimeter oder Oszilloskop, nicht nach Gehör.
• Filtereinstellungen an der Endstufe oder per DSP: Wenn du einen DSP vorschaltest, die Filter an der ABR-700.4 möglichst auf Bypass bzw. maximale Durchlassfrequenz stellen – Doppelfilterung kostet Phasenkohärenz und macht deine DSP-Abstimmung zunichte.

Die Avatar ABR-700.4 ist eine solide Endstufe für alle, die ein vollständiges Lautsprechersystem mit einem Gerät antreiben wollen, ohne dabei ein Vermögen zu investieren. Sie ist kein Highend-Statement, aber sie tut, was sie soll – und das zuverlässig. Wer ein DSP-basiertes SQ-System in einem Alltagsfahrzeug aufbauen möchte, findet in der ABR-700.4 einen unkomplizierten und gut skalierbaren Baustein.
