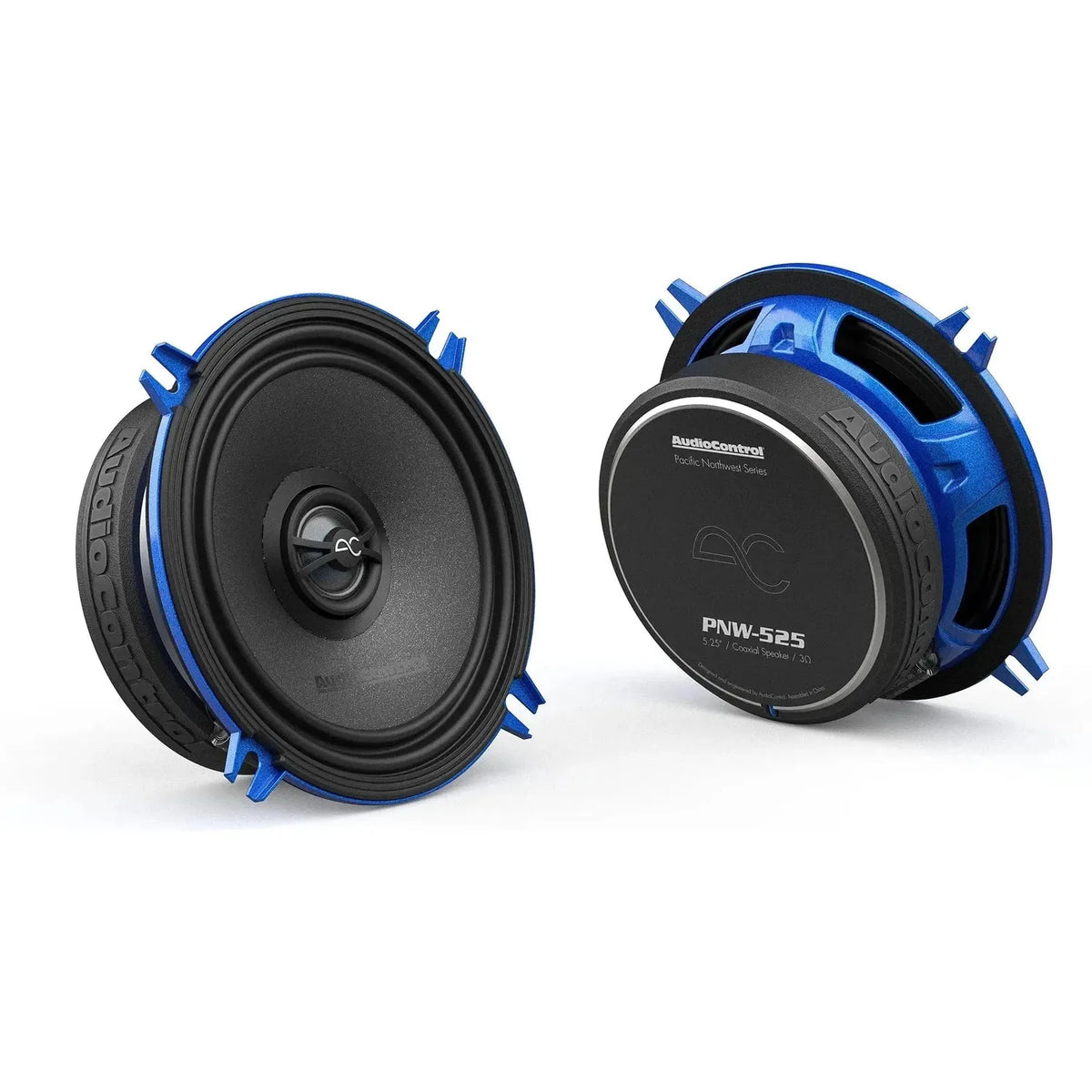

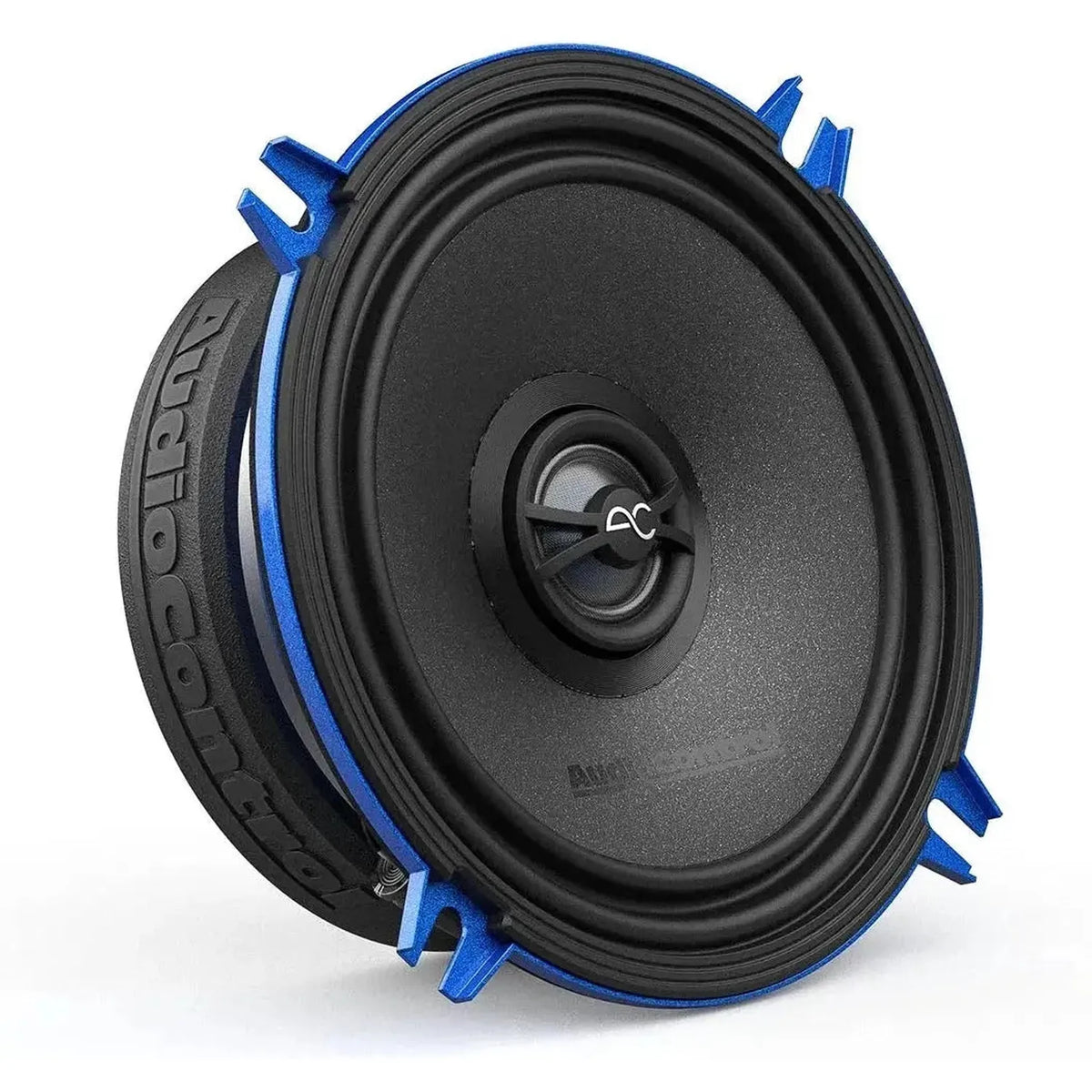

AudioControl PNW 525 – Kompakter 5,25-Zoll-Koaxialspeaker mit ernstem Hintergrund

Der AudioControl PNW 525 ist ein 5,25-Zoll-Koaxiallautsprecher aus der PNW-Serie – entwickelt von einem Hersteller, der seit über 45 Jahren Signalprozessoren und Verstärker für anspruchsvolle Car-HiFi-Setups baut. Das merkt man dem Speaker an: Hier wurde nicht einfach ein Chassis drumherum gebaut, sondern ein System entwickelt, das mit AudioControl-eigener Elektronik zusammenarbeitet. Für Fahrzeuge mit wenig Einbautiefe und dem Wunsch nach echter Detailauflösung ohne separate Weichenbox ist der PNW 525 eine interessante Option.

Technische Highlights des PNW 525

• Verstärkter Stahlrahmen mit Edge-Enhancement: Der Korb ist nicht nur ein Halter – die Versteifung an den Rändern reduziert Resonanzen im Rahmen selbst, was sich bei gehobenen Lautstärken positiv auf die Klangtreue auswirkt.
• Schwarzer anodisierter Schwingspulenträger: Anodisiertes Aluminium leitet Wärme deutlich besser ab als herkömmliche Papier- oder Kunststoffträger. Das verlängert die Lebensdauer bei thermischer Belastung – relevant, wenn der Speaker an einer stärkeren Endstufe betrieben wird.
• Linear Double-Roll Sicke: Eine doppelt rollende Sicke erlaubt präzisere Konusbewegung mit reduzierter Verzerrung an den Hubgrenzen – besonders im Mitteltonbereich hörbar.
• Poly-Glimmer-beschichteter Konus: Die Kombination aus Polypropylen und Glimmerbeschichtung macht den Konus steifer, ohne ihn schwer zu machen – gut für schnelle Impulsantwort und saubere Mitteltonwiedergabe.

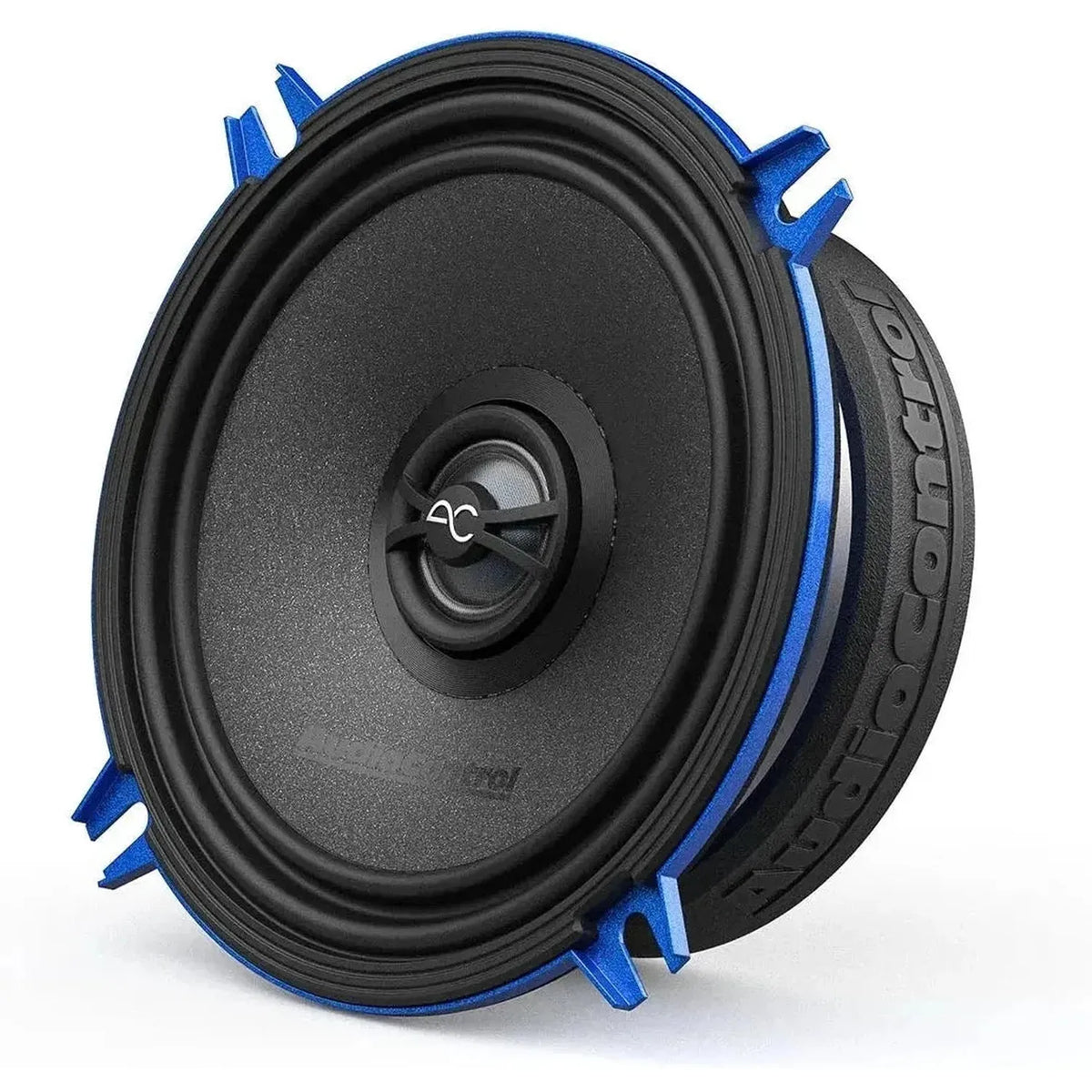

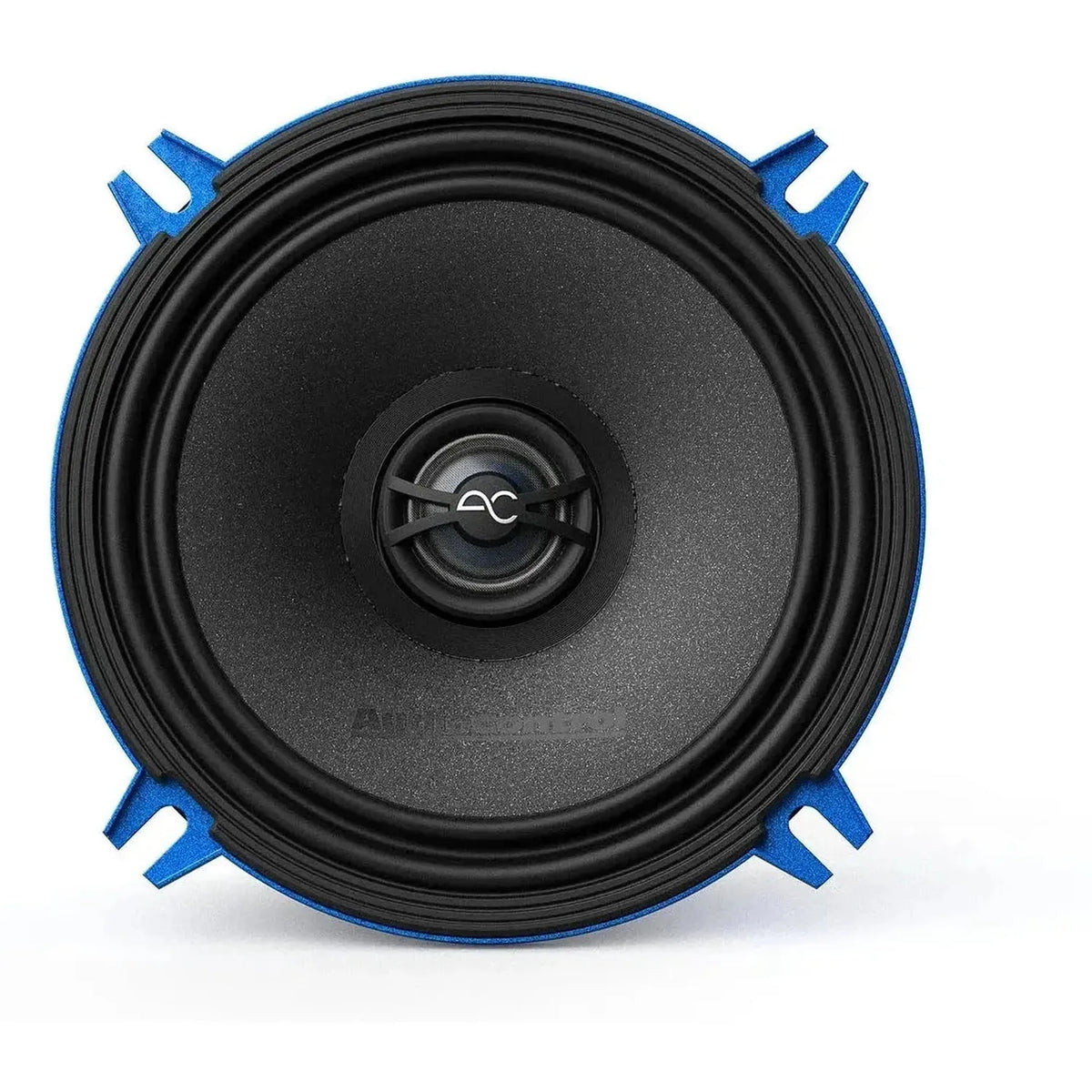

• Konzentrisches Point-Source-Design mit Tweeter: Der 20-mm-Seidenkalotten-Hochtöner sitzt zentriert im Konus. Dadurch kommen Mittelton und Hochton akustisch aus demselben Punkt – das minimiert Phasenfehler und macht den Übergang bei 5.250 Hz (Butterworth, –6 dB/Okt.) deutlich sauberer als bei klassischen Zwei-Wege-Systemen mit versetzten Treibern.
• Sonic Diffuser und Radiant Collar: Diese Bauteile rund um den Hochtöner verbessern das Off-Axis-Verhalten – der Speaker klingt also auch dann noch ausgewogen, wenn man nicht direkt auf ihn schaut. Wichtig in Türeinbauten, wo der Winkel zur Hörposition selten ideal ist.

Technische Daten im Überblick – PNW 525

• Nenngröße: 5,25 Zoll
• Typ: Koaxiallautsprecher (2-Wege)
• Gleichstromwiderstand (Re): 2,6 Ohm
• Systemfrequenzgang: 75–20.000 Hz
• Trennfrequenz (XO): 5.250 Hz
• Filtertyp: Butterworth, Hochpass, –6 dB/Oktave
• Hochtöner-Schwingspulendurchmesser: 20 mm
• Mitteltöner-Schwingspulendurchmesser: 35 mm
• Außendurchmesser (ohne Grill): 133 mm
• Einbauöffnung (Cutout): 91,5 mm

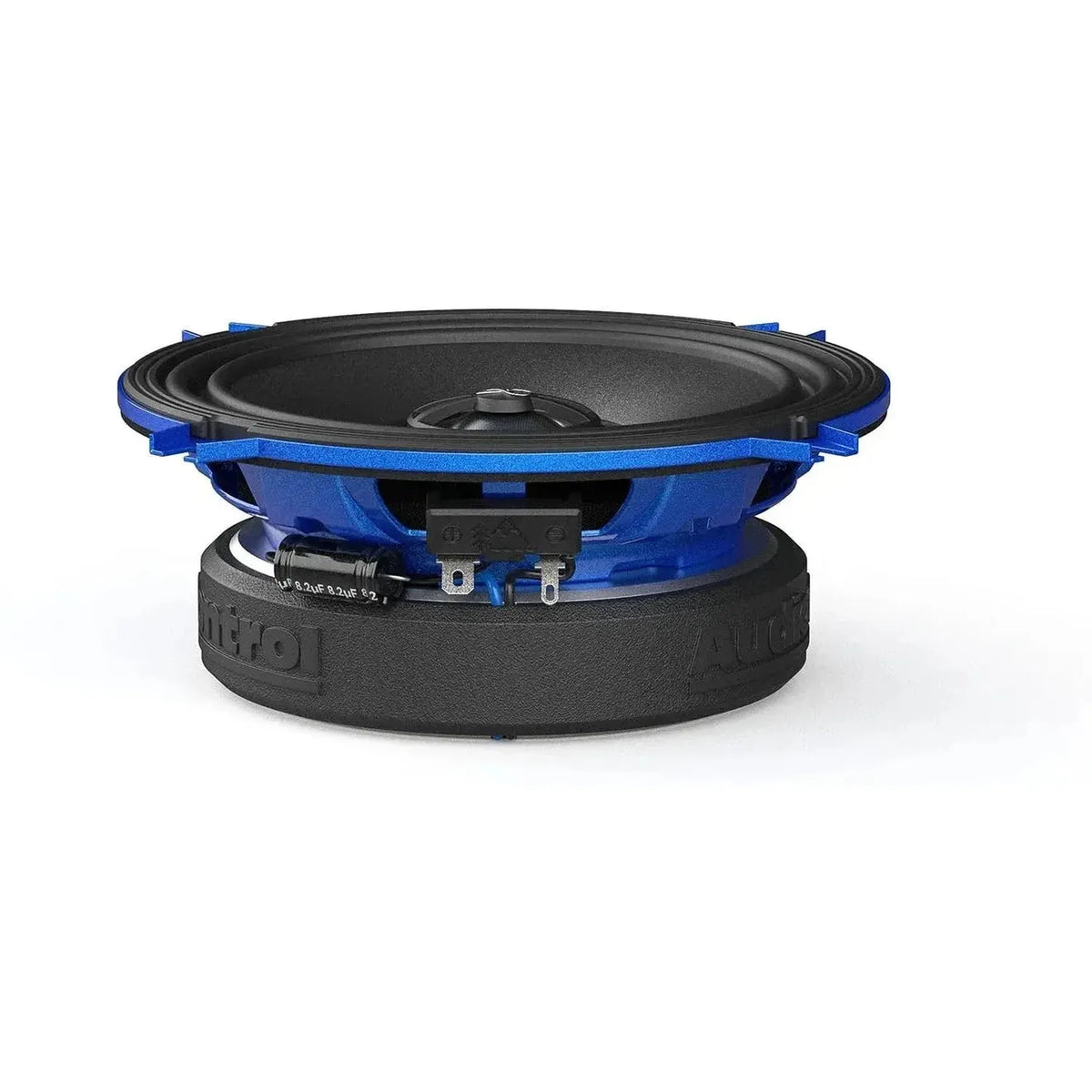

• Einbautiefe: 42,2 mm

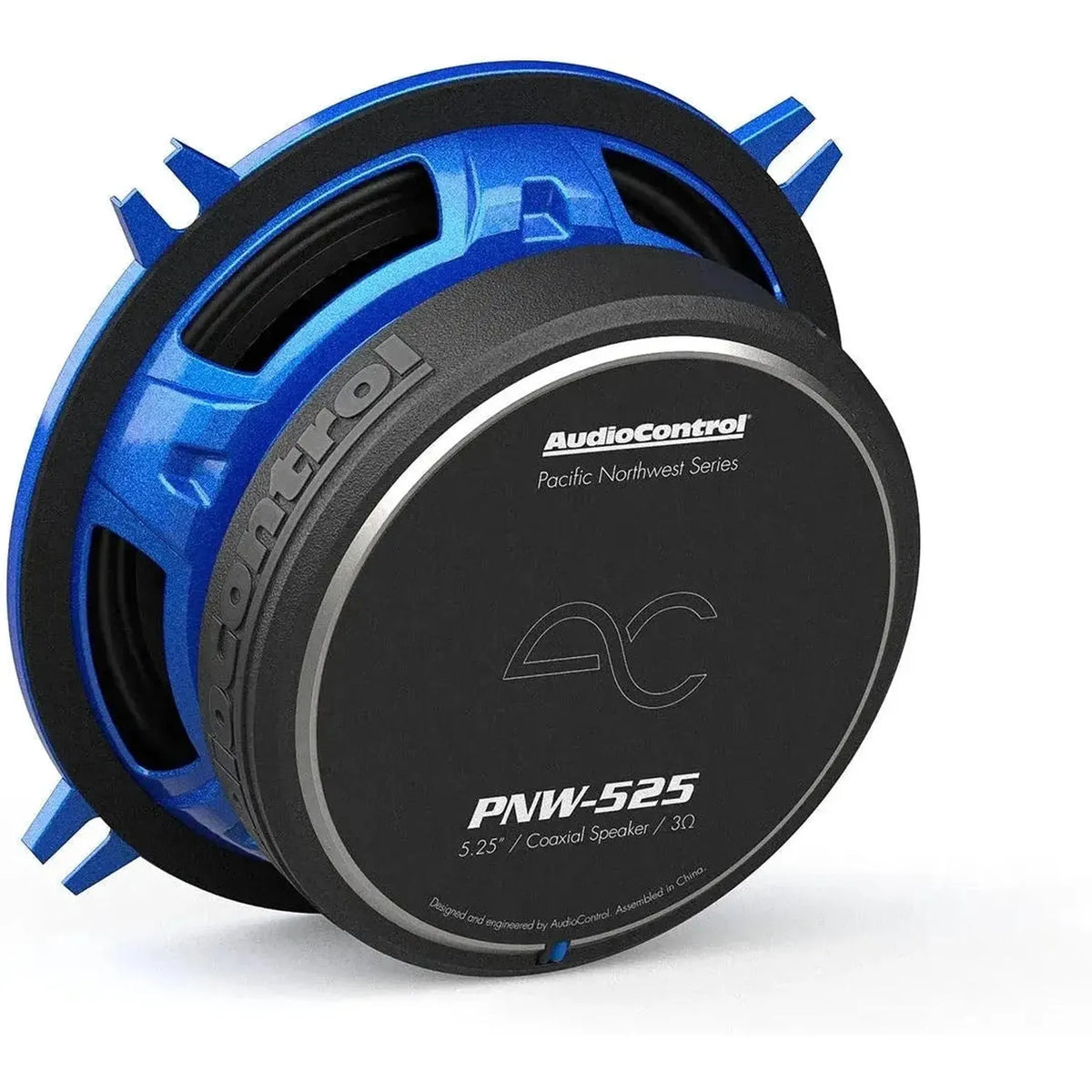

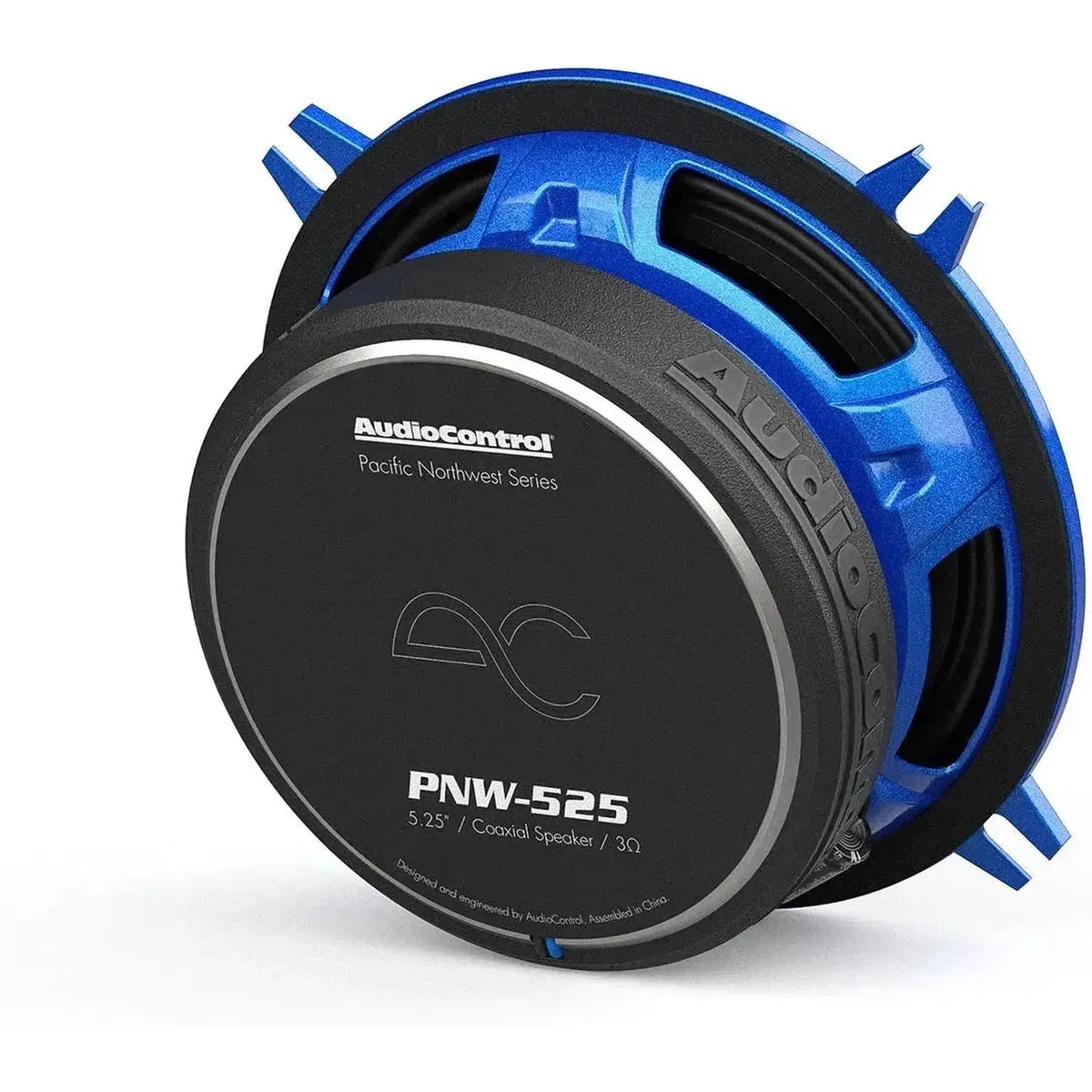

• Motordurchmesser (mit Abdeckung): 75,4 mm
• Grill-Außendurchmesser: 137 mm
• Lieferumfang: PNW 525, Montagematerial, Handbuch, Garantiekarte

Einsatzbereich & Kompatibilität – wer profitiert vom PNW 525?

Mit einer Einbautiefe von nur 42,2 mm und einer Einbauöffnung von 91,5 mm passt der PNW 525 in viele Türverkleidungen, wo ein größerer 16-cm-Speaker schlicht nicht reingeht – z. B. in kompakten Fahrzeugen oder engen Seitentaschen in SUVs. Der Gleichstromwiderstand von 2,6 Ohm bedeutet, dass du beim Verstärkereinsatz eine 4-Ohm-Angabe nicht blind übernehmen solltest – hier lohnt sich ein Blick auf die Nominalimpedanz im Datenblatt des zugehörigen Verstärkers. Wer bereits einen AudioControl-DSP-Verstärker wie den DM-608 oder ähnliche Modelle mit Einmess-System betreibt, kann den PNW 525 besonders gut ausreizen, da das Butterworth-Hochpassfilter auf entsprechende Kanalzüge abgestimmt werden kann. Als Ergänzung zu einem separaten Subwoofer (z. B. aus der AudioControl Spike- oder Space-Serie, aber auch zu einem 20er- oder 25er-Sub anderer Marken) ergibt sich ein kompaktes Drei-Wege-Konzept im Fahrzeug, ohne riesige Komponenten-Setups.

Worauf du beim Einbau des PNW 525 achten solltest

• Impedanz im Auge behalten: Der Re-Wert von 2,6 Ohm liegt unter dem, was viele Head-Units als 4-Ohm-stabil angeben. Ohne externe Endstufe kann das bei höheren Pegeln zu Clipping oder Abschalten des Radios führen – der PNW 525 will aktiv angesteuert werden.
• Einbauwinkel bewusst wählen: Das Point-Source-Design macht Phasenfehler kleiner, aber es ersetzt keine vernünftige Ausrichtung zur Hörposition. Wenn möglich, Türspiegel leicht anwinkeln oder Einbaurahmen nutzen, damit der Abstrahlwinkel Richtung Kopfhöhe zeigt.
• Türdämmung nicht unterschätzen: Bei 42 mm Einbautiefe gibt es kaum Raum für einen Eigenraum im Türinneren – Reflexionen vom Türblech kommen direkt zurück. Bitumenmatten und Absorbervlies auf der Türinnenseite helfen, Dröhnen und Maskierungseffekte im Mitteltonbereich zu reduzieren.

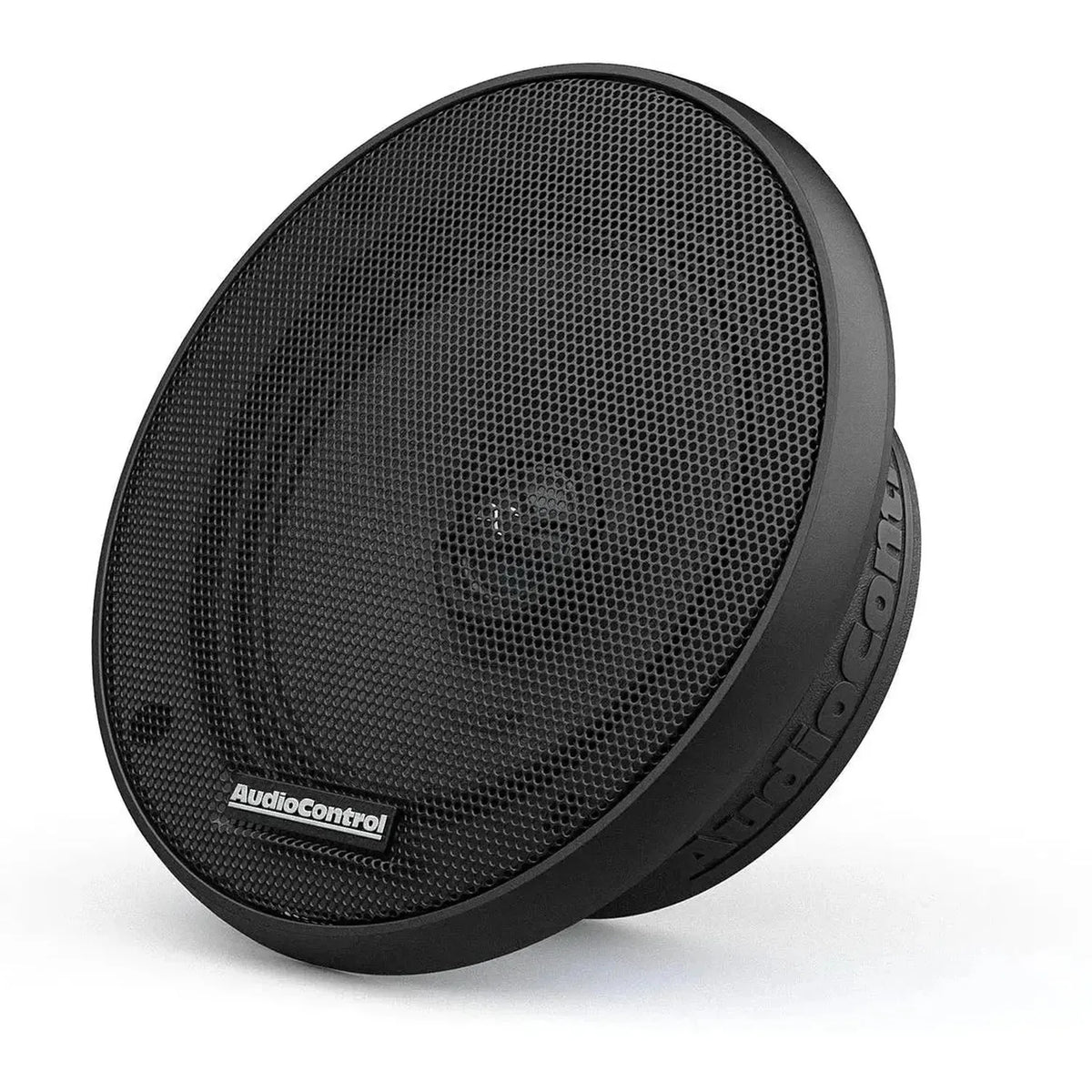

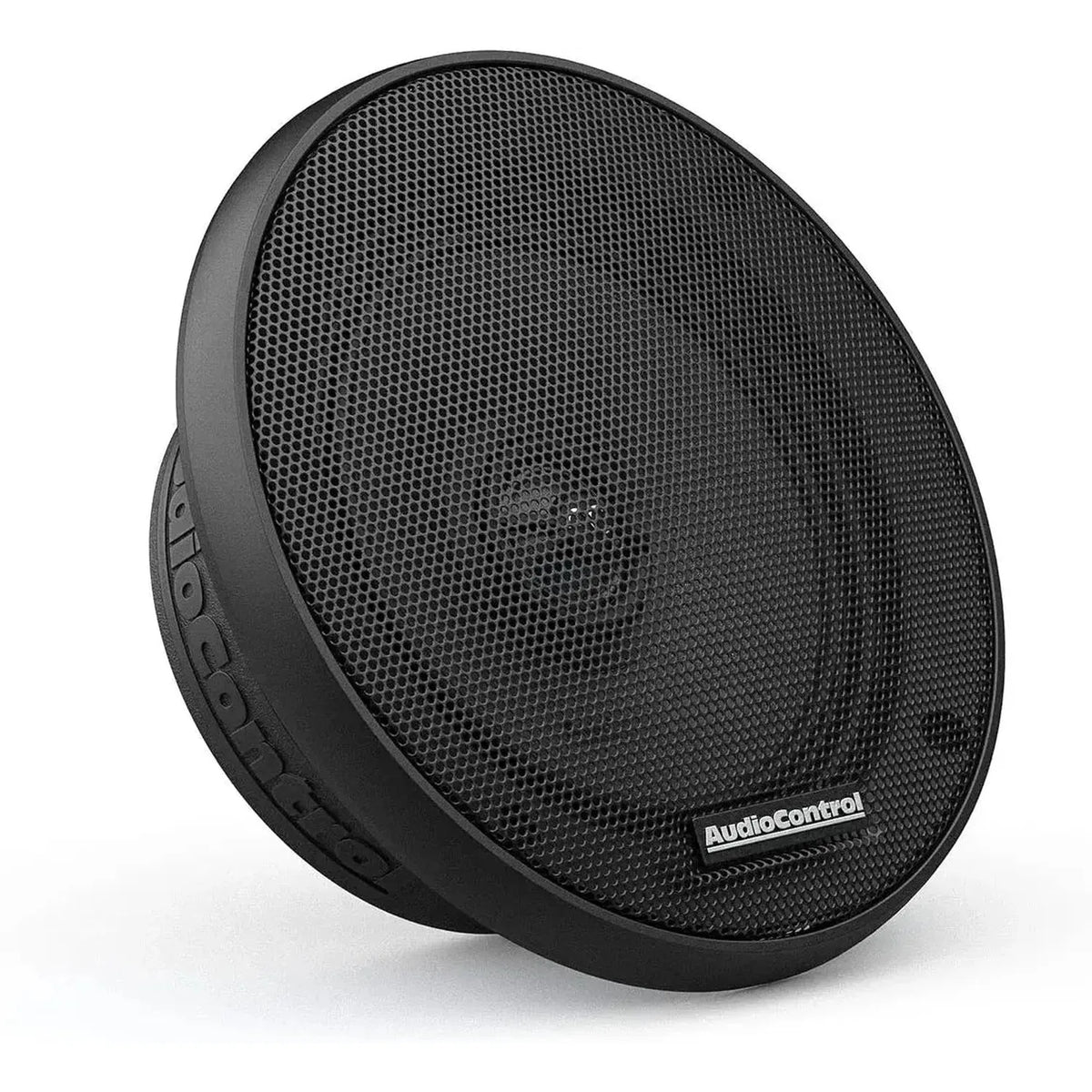

• Grilldurchmesser beachten: Der Grill ist mit 137 mm etwas größer als der eigentliche Speaker-Ausschnitt (133 mm). Bei werkseitigen Türverkleidungen mit definierten Aussparungen kann das zu Passungsproblemen führen – vorher ausmessen.

Der AudioControl PNW 525 ist kein Speaker für Leute, die einfach „etwas einbauen" wollen – er ist für Setups gedacht, die aktiv geregelt werden und bei denen der Einbauort die 5,25-Zoll-Klasse vorgibt. Wer einen DSP oder AudioControl-Verstärker im Einsatz hat und auf der Suche nach einem solide verarbeiteten, klanglich durchdachten Koaxialspeaker für enge Einbausituationen ist, liegt hier richtig.
