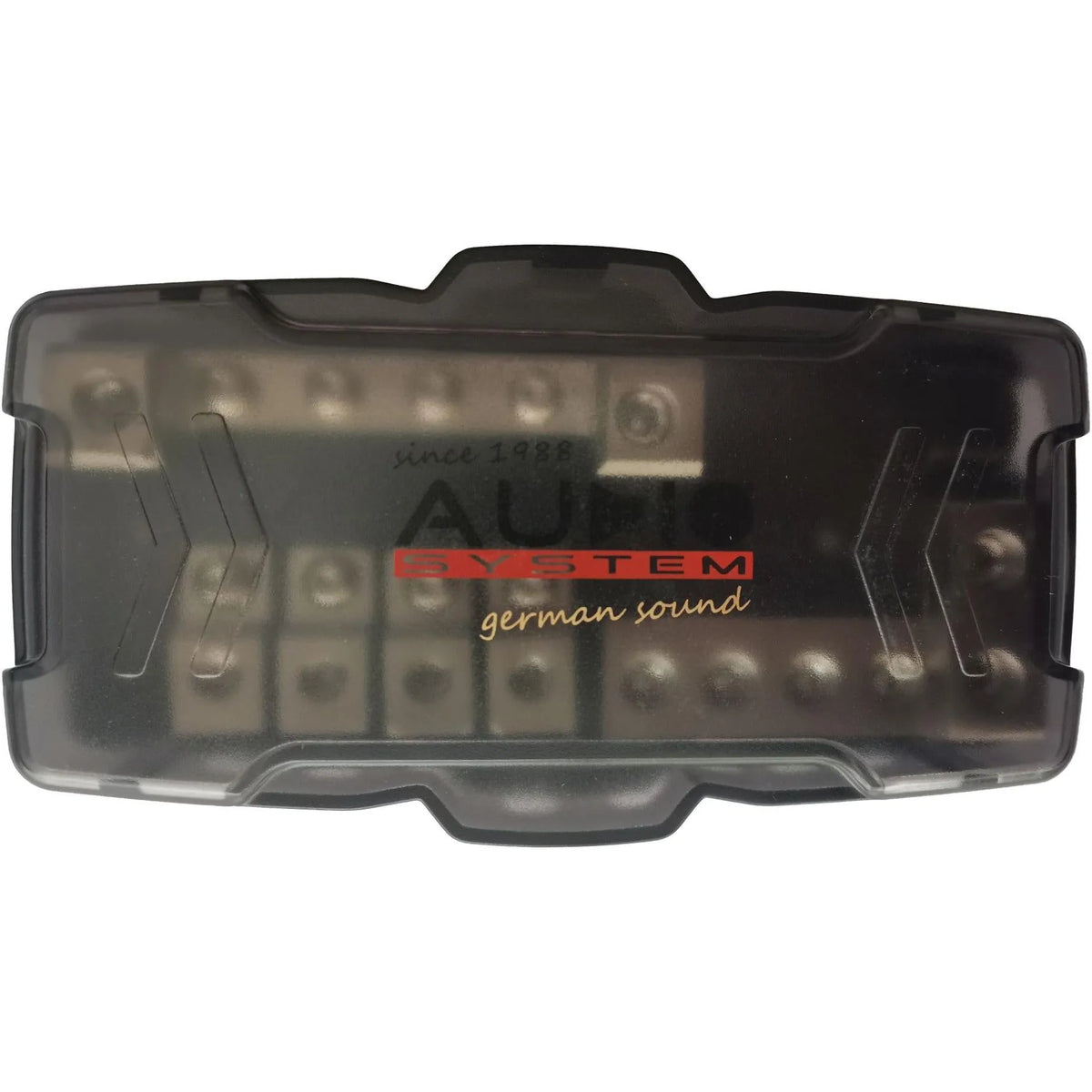

Audio System Z-FDBG 2-4 – Strom- und Masseverteilung mit integrierter Absicherung

Wer mehrere Endstufen sauber versorgen will, kommt um einen ordentlichen Stromverteiler nicht herum. Der Audio System Z-FDBG 2-4 kombiniert Plus- und Masseverteilung in einem Gehäuse – mit vier integrierten Mini-ANL-Sicherungshaltern auf der Plusseite. Das ist die Lösung, wenn du zwei dicke Zuleitungen vom Akku hast und daraus vier sauber abgesicherte Abgänge für deine Verstärker machen willst. Ich würde das Teil in jedem mehrkanaligen SQ-Setup verbauen, wo Ordnung im Kabelmanagement genauso zählt wie die Anlage selbst.

Technische Highlights des Z-FDBG 2-4

• Integrierte Mini-ANL-Sicherungshalter: Vier Sicherungsplätze direkt im Verteiler – kein separates Sicherungsboard nötig. Jede Endstufe bekommt ihre eigene Absicherung, was bei einem Defekt nur den betroffenen Kanal abwirft, nicht die ganze Anlage.
• Großzügige Eingangsquerschnitte: Zwei Plus-Eingänge nehmen Kabel von 20 bis 50 mm² auf – das deckt alles ab, von einer ordentlichen Einzelleitung bis hin zu zwei parallel geführten Hauptadern für Hochleistungs-Setups.
• Vier abgesicherte Abgänge mit 10–25 mm²: Die Ausgänge sind auf gängige Endstufen-Anschlusskabel ausgelegt. 25 mm² Querschnitt ist für die meisten Car-HiFi-Verstärker mehr als ausreichend.
• Kombinierter Plus- und Masseverteiler: Plus- und Masseschiene in einem kompakten Gehäuse reduziert den Installationsaufwand deutlich und hält die Verkabelung übersichtlich – besonders im Kofferraum-Aufbau ein echter Vorteil.
• Kompaktes Format: Mit 170 × 40 × 100 mm lässt sich der Z-FDBG 2-4 auch auf engem Raum sauber montieren, ohne dass du extra Platz für separate Masseverteiler oder Sicherungsboxen einplanen musst.

Technische Daten im Überblick – Z-FDBG 2-4

• Plus-Eingänge: 2× 20–50 mm²
• Plus-Ausgänge (abgesichert): 4× 10–25 mm²
• Sicherungstyp: Mini ANL, 4 Plätze
• Masse-Eingänge: 2× 20–50 mm²
• Masse-Ausgänge: 4× 10–25 mm²
• Abmessungen (L × B × H): 170 × 40 × 100 mm
• Lieferumfang: 1 Stück

Einsatzbereich & Kompatibilität des Z-FDBG 2-4

Der Z-FDBG 2-4 ist auf Setups ausgelegt, die mindestens zwei bis vier Endstufen betreiben – klassischerweise ein Mehrkanalverstärker für die Front, ein Monoblock für den Bass und ggf. eine weitere Endstufe für die Rear-Beschallung oder eine zweite Subwoofer-Endstufe. Durch die zwei Eingänge auf Plus- und Massseite lässt sich problemlos auch mit einer bifilar geführten Hauptleitung arbeiten. Wer auf Komponenten wie DD Audio, AI Sonic oder Four Connect Endstufen setzt, findet hier einen Verteiler, der vom Querschnitt wie vom Qualitätsniveau passt. Sinnvoll ergänzen lässt sich das Ganze durch passende OFC-Kupferkabel und bei Bedarf eine separate Kondensatorstufe oder eine zweite Batterie im Kofferraum.

Worauf du beim Einbau des Z-FDBG 2-4 achten solltest

• Mini-ANL-Bestückung: Ohne eingesteckte Sicherungen fließt kein Strom – klingt selbstverständlich, passiert aber. Wähle die ANL-Ampere-Werte passend zur Einbau-Endstufe, nicht pauschal „so hoch wie möglich".
• Kabeleinführung prüfen: Die Klemmen nehmen bis zu 50 mm² auf – achte darauf, dass die Aderendhülsen oder Kabelschuhe zum Klemmprinzip des Verteilers passen. Blanke Litzenenden direkt einklemmen ist bei diesen Querschnitten keine saubere Lösung.
• Montagefläche: Das Gehäuse sollte auf einer stabilen, möglichst leitfähigen Unterlage montiert werden, wenn der Masseverteiler nicht isoliert aufgebaut ist – alternativ auf eine separate Massepunktanbindung achten.
• Platzplanung im Voraus: 170 × 100 mm Grundfläche klingt klein, wird aber mit Kabelabgängen rundum deutlich größer. Plane den freien Bereich um den Verteiler mit ein, bevor du ihn fest verbaust.

Der Audio System Z-FDBG 2-4 ist kein Zubehörteil, das man nebenbei kauft – es ist ein Kernelement für jeden sauberen Mehrkanal-Aufbau. Wer Wert auf ordentliche Absicherung, klar definierte Querschnitte und einen aufgeräumten Aufbau legt, bekommt hier eine Lösung, die langfristig Sinn ergibt. Für einfache Zwei-Endstufen-Setups mit dünner Zuleitung gibt es schmalere Alternativen – wer aber plant zu wachsen oder von Anfang an ordentlich arbeiten will, liegt hier richtig.
