Audio System Z-DB 1-4 MINI

Audio System Z-DB 1-4 MINI – kompakter Verteilerblock für strukturierte Verkabelung

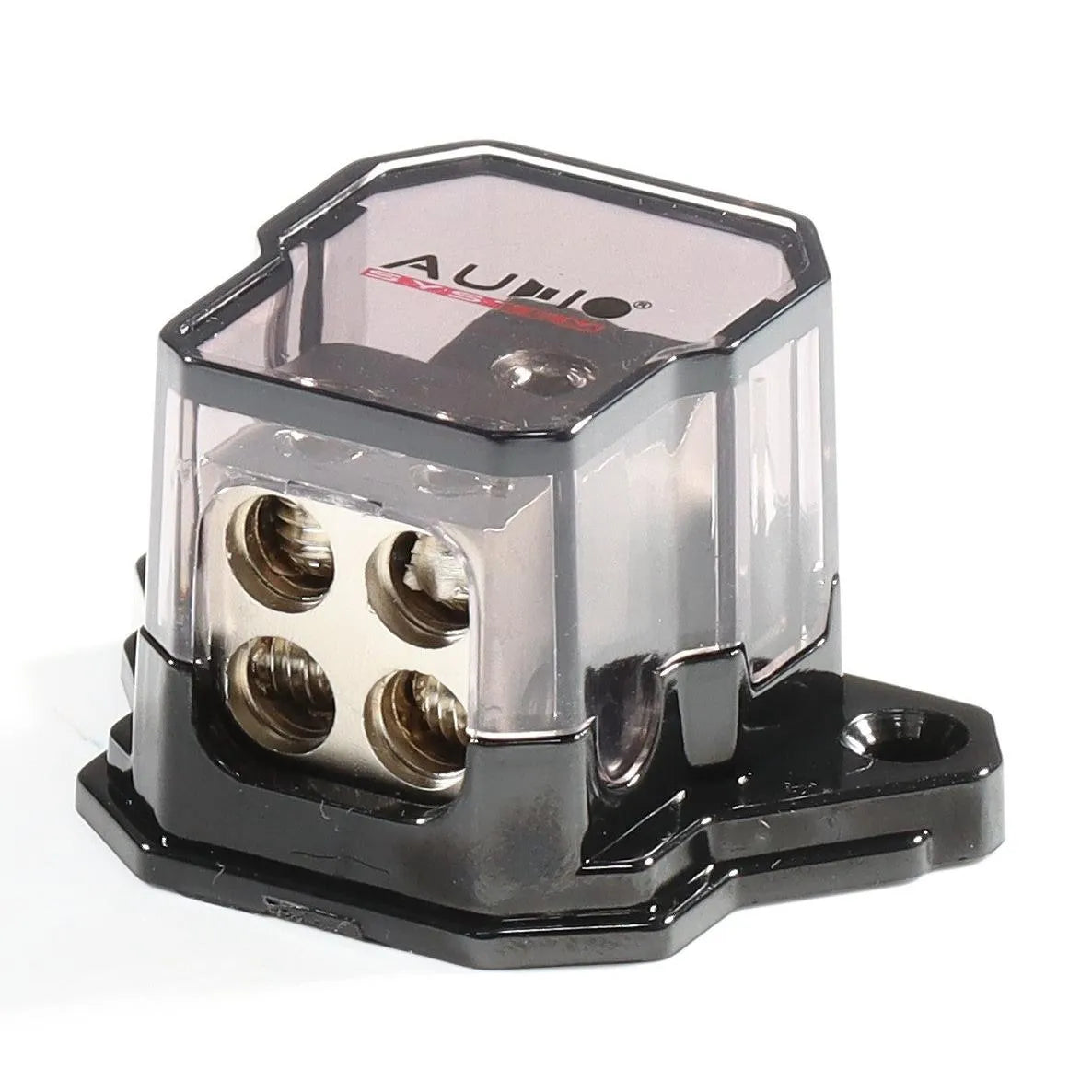

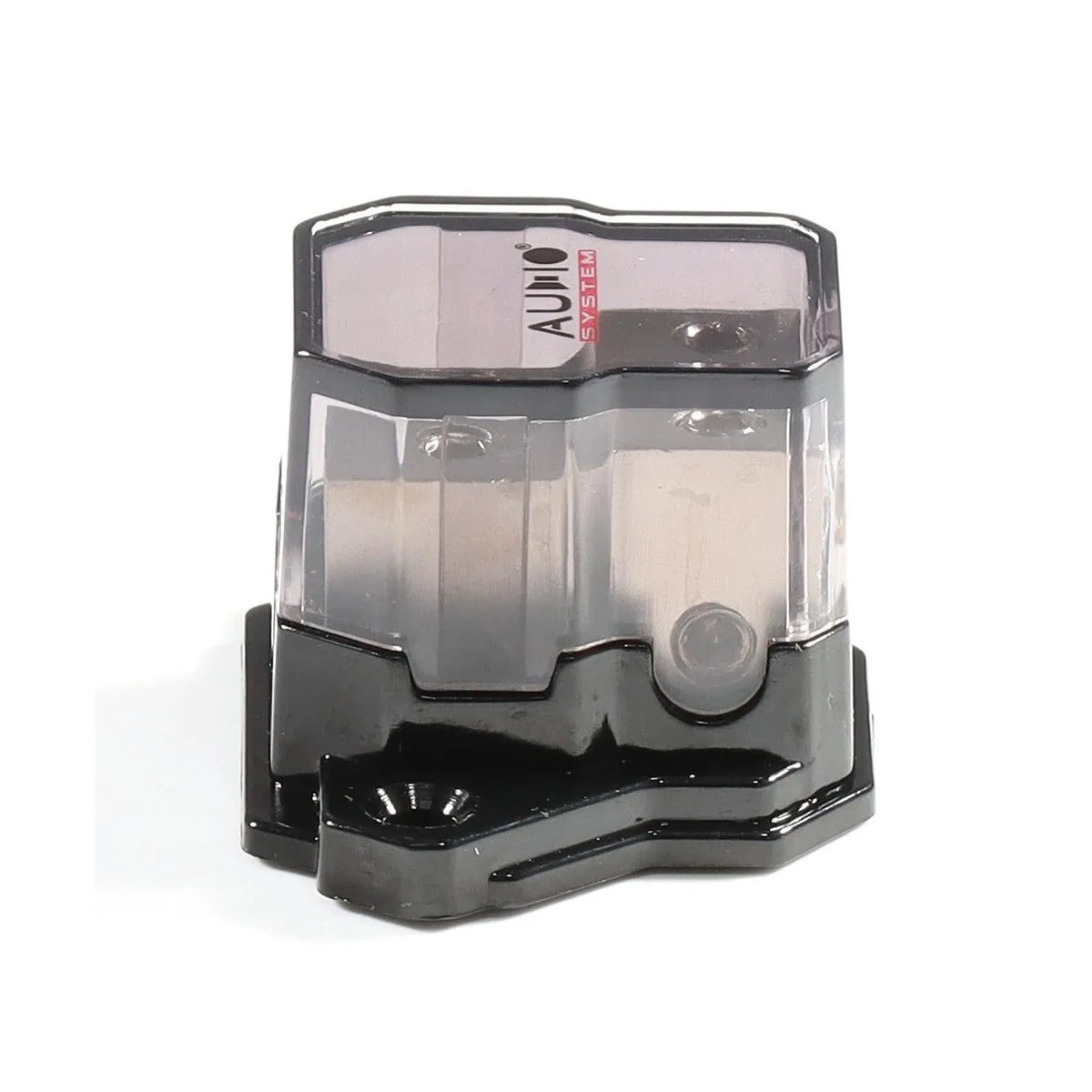

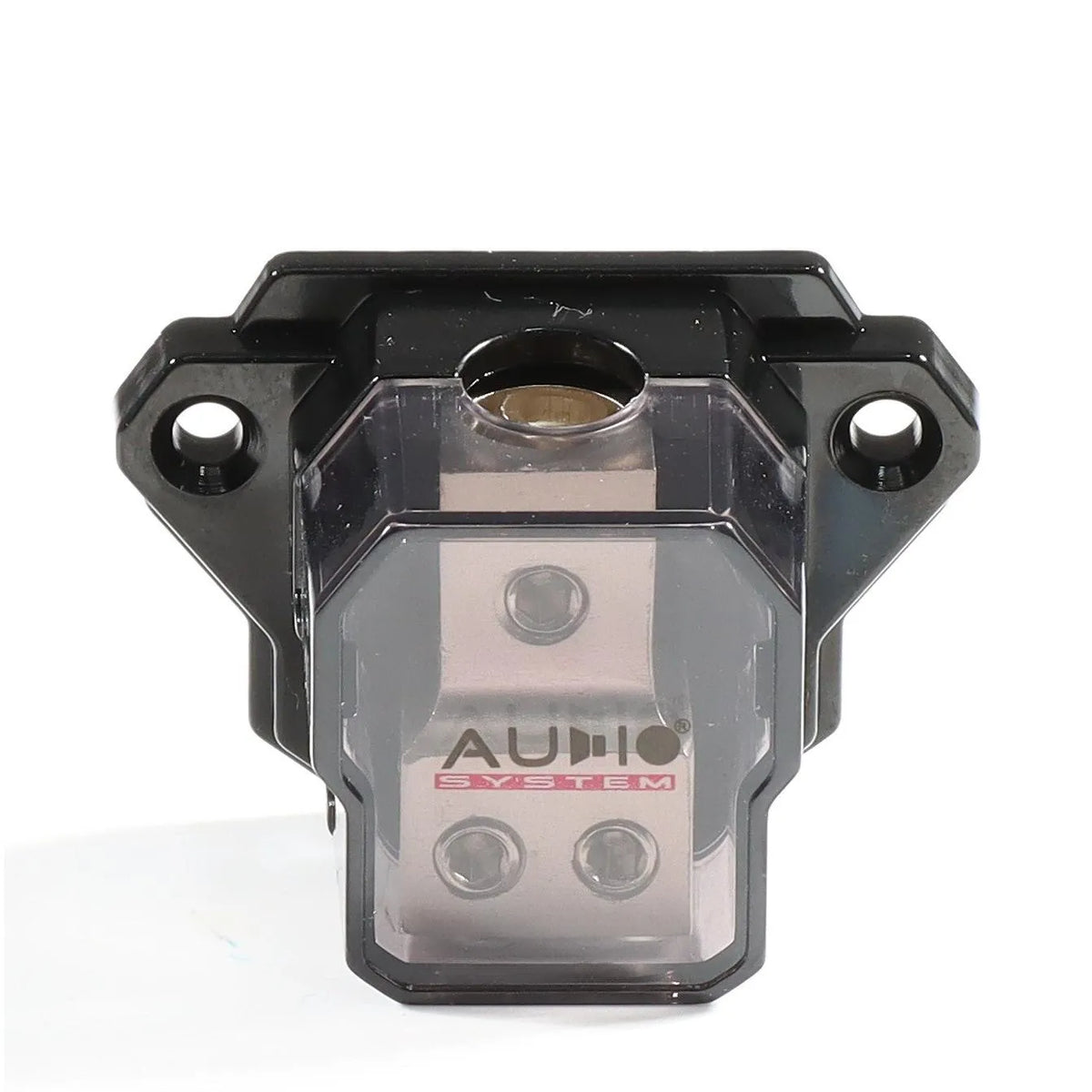

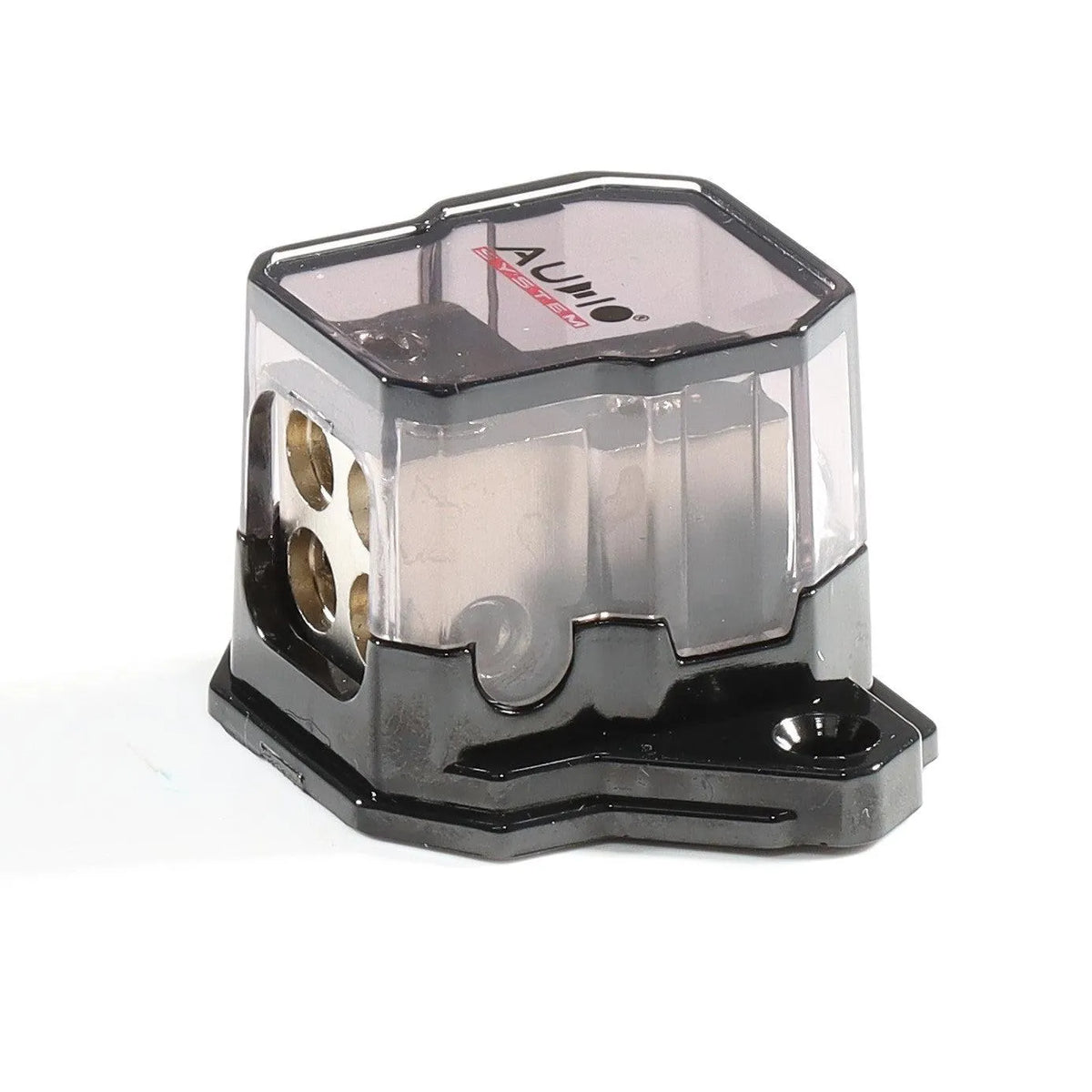

Wer sein Car-HiFi-System sauber aufbaut, denkt nicht nur an Verstärker und Lautsprecher – sondern auch daran, wie der Strom sauber und verlustarm verteilt wird. Der Audio System Z-DB 1-4 MINI ist ein 5-fach Stromverteilerblock aus der Z-Line-Serie: ein Eingang, vier Ausgänge, kompakte Bauform. Ich nutze solche Verteiler selbst in Setups, wo mehrere Endstufen aus einer zentralen Versorgungsleitung gespeist werden sollen – sauber, übersichtlich, ohne Kabelsalat.

Technische Highlights des Z-DB 1-4 MINI

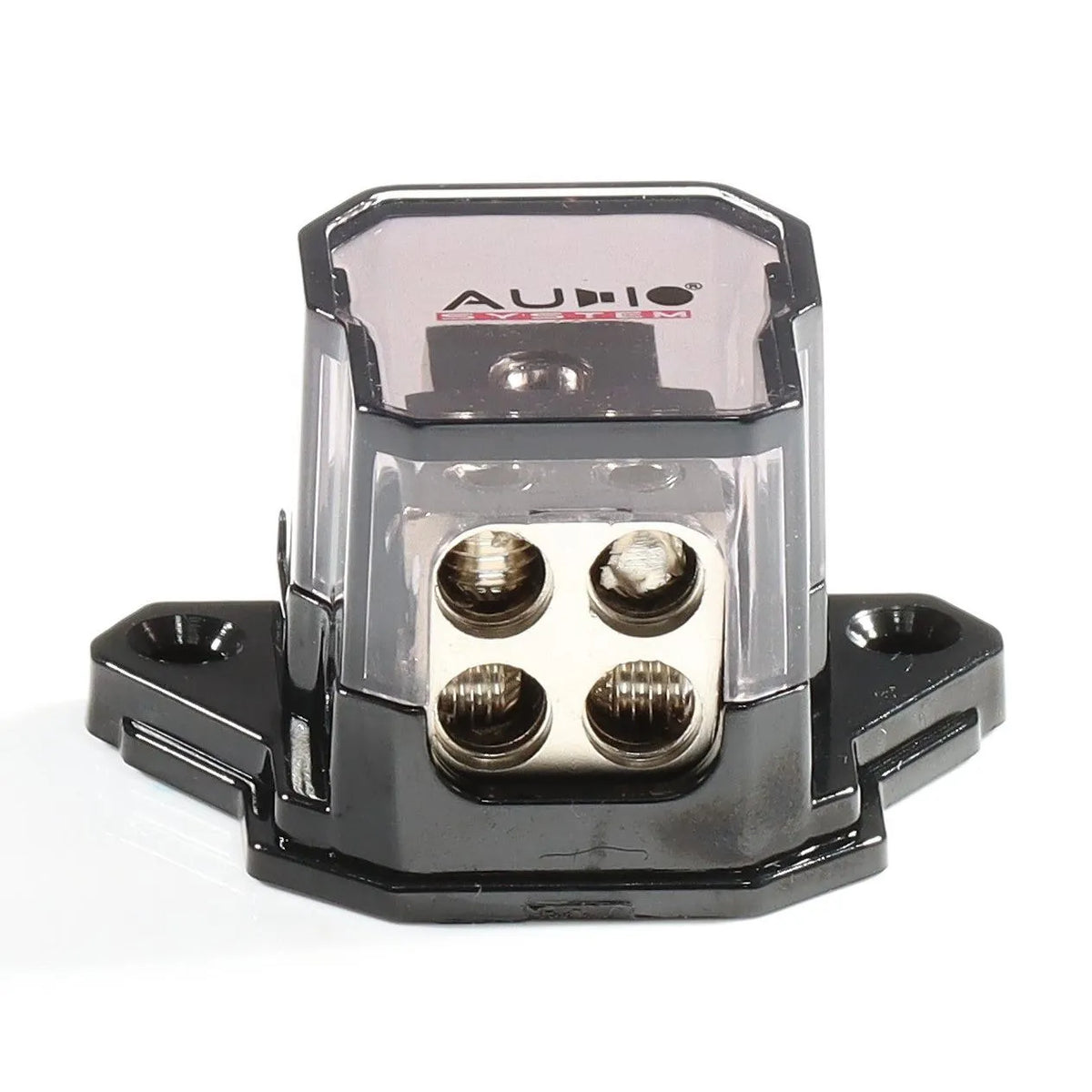

• 1 Eingang, 4 Ausgänge: Klassische Sternverteilung – eine zentrale Zuleitung (z. B. von der Batterie oder dem Sicherungshalter) wird auf bis zu vier Verbraucher aufgeteilt. Das ist die sauberste Art, mehrere Endstufen mit Strom zu versorgen, ohne Kabeln an Kabeln anzuschließen.

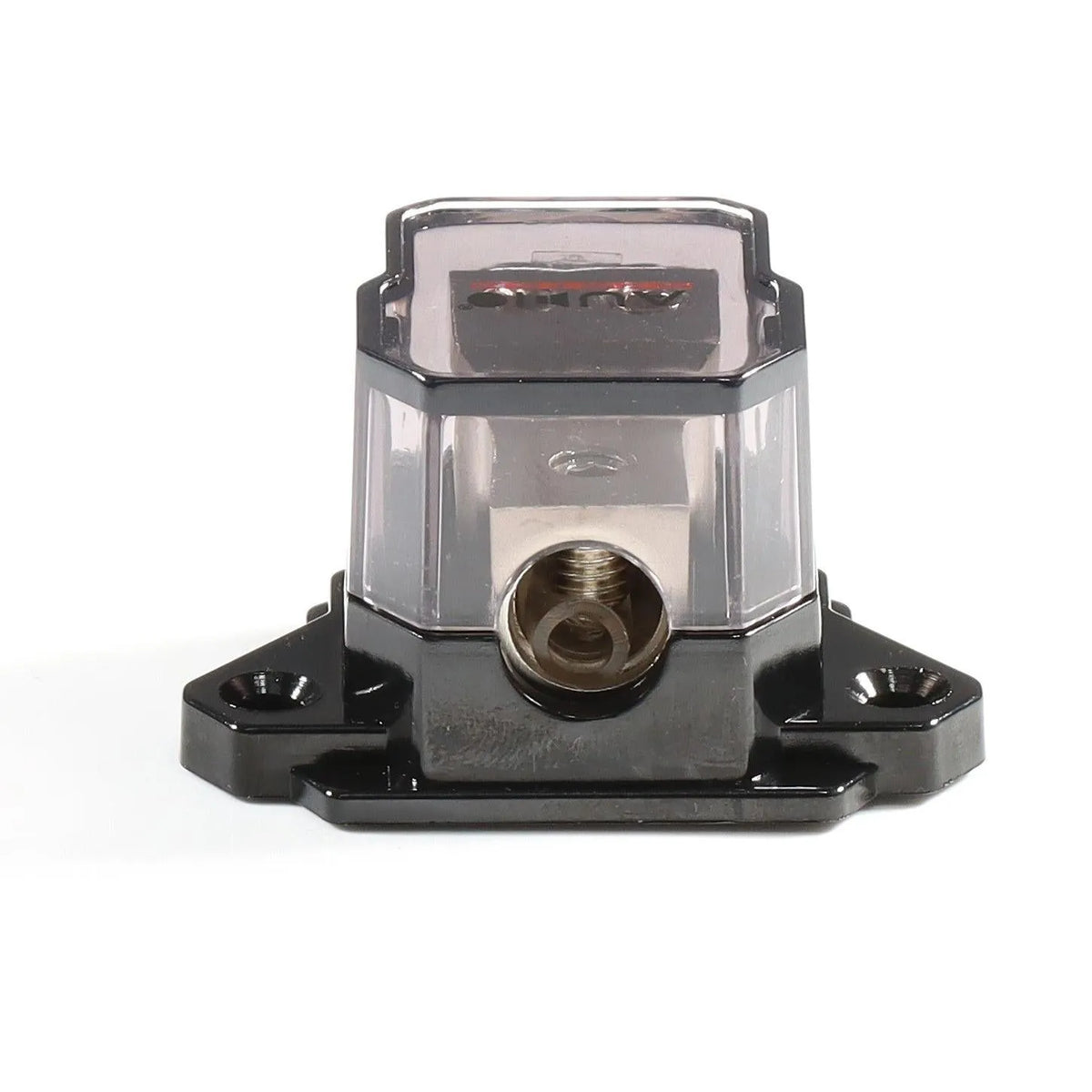

• Eingangsquerschnitt 20 mm²: Der Eingang nimmt Kabelquerschnitte bis 20 mm² auf – das reicht für mittelgroße bis größere Systemleistungen problemlos aus und macht den Block auch für anspruchsvollere Mehrkanal-Setups geeignet.
• Ausgangsquerschnitte bis 10 mm²: An den vier Abgängen passen jeweils bis zu 10 mm² Kabel rein – das ist realistisch für Endstufen im mittleren Leistungsbereich, z. B. 4-Kanal-Amps oder kleinere Monoblöcke.
• Kompakte Abmessungen (53 × 32 × 30 mm): Der Block ist klein genug, um ihn auch in beengten Einbausituationen – etwa unter Sitzen oder im Kofferraumbereich – sicher zu montieren, ohne dass er Platz frisst.
• Hochwertige Verarbeitung aus der Z-Line: Audio System steht in dieser Produktlinie für solide Materialqualität – kein billiger Kunststoff-Block aus dem Zubehörhandel, sondern ein Verteiler, der auch optisch zum Rest eines gepflegten Aufbaus passt.

Technische Daten im Überblick – Z-DB 1-4 MINI

• Hersteller: Audio System
• Modell: Z-DB 1-4 MINI
• Eingänge: 1 × 20 mm²
• Ausgänge: 4 × 10 mm²
• Abmessungen (L × B × H): 53 × 32 × 30 mm
• Lieferumfang: 1 Stück

Einsatzbereich & Kompatibilität des Z-DB 1-4 MINI

Der Z-DB 1-4 MINI eignet sich überall dort, wo aus einer zentralen Leitung mehrere Verbraucher gespeist werden sollen – typischerweise in Setups mit zwei bis vier Endstufen, die gemeinsam versorgt werden. Besonders sinnvoll ist er in Kombination mit einem entsprechend dimensionierten Sicherungshalter am Hauptkabel sowie mit passenden Masseverteilerblöcken für eine symmetrische Masseführung. Wer bereits mit Audio System Kabeln oder anderen Z-Line-Produkten arbeitet, bekommt hier eine optisch und technisch stimmige Ergänzung. Für sehr leistungsstarke SPL-Setups mit mehreren großen Monoblöcken sollte man prüfen, ob der Eingangsquerschnitt von 20 mm² ausreicht – für SQ-orientierte Systeme im Mittelklassebereich ist er aber voll praxistauglich.

Worauf du beim Einbau des Z-DB 1-4 MINI achten solltest

• Kabelquerschnitt passend wählen: Der Eingang ist für bis zu 20 mm² ausgelegt – das Zuleitungskabel sollte zum Gesamtstrombedarf aller angeschlossenen Endstufen passen. Zu dünne Zuleitung ist der häufigste Fehler bei Verteilerblöcken.
• Sicherung vor dem Verteiler nicht vergessen: Der Block selbst hat keine integrierte Absicherung. Setze in die Zuleitung vom Akku unbedingt einen Sicherungshalter mit passendem Wert – so nah an der Batterie wie möglich.
• Schraubanschlüsse sauber anziehen: Lose Verbindungen an Verteilerblöcken sind eine häufige Ursache für Spannungsabfall und im schlimmsten Fall für Wärmeentwicklung. Nach der Montage alle Klemmen nochmal nachziehen.
• Auf Massesymmetrie achten: Wer auf der Plusseite einen Verteilerblock einsetzt, sollte die Masse genauso sorgfältig verteilen – idealerweise mit einem separaten Masseblock, um Potenzialunterschiede zu vermeiden.

Der Audio System Z-DB 1-4 MINI ist keine Raketenwissenschaft, aber genau das richtige Werkzeug für alle, die ihren Kabelbaum sauber und dauerhaft aufbauen wollen. Wer Wert auf Ordnung im Motorraum und Kofferraum legt und nicht mit Lüsterklemmen oder gecrimpten Mehrfachabgängen arbeiten möchte, ist hier richtig. Für mittelgroße Setups mit zwei bis vier Endstufen eine solide, platzsparende Lösung.
