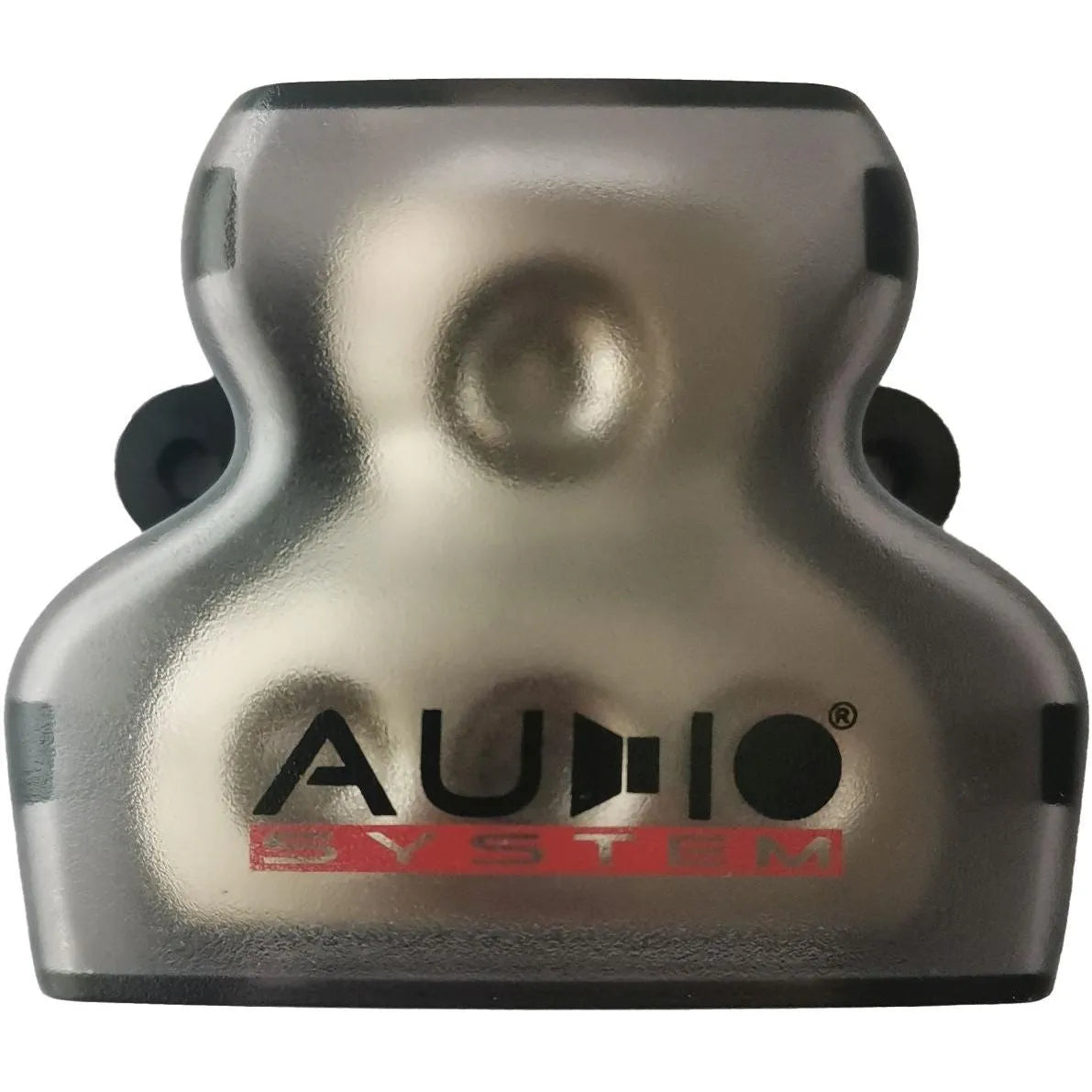

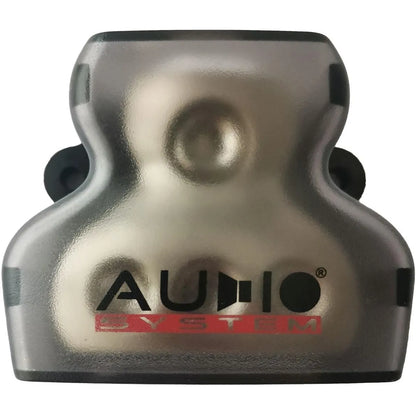

Audio System Z-DB 1-3

Audio System Z-DB 1-3 – Ordentlich verteilen statt irgendwie zusammenstückeln

Wer mehrere Endstufen betreibt, kommt um einen sauberen Verteilerblock nicht herum. Der Audio System Z-DB 1-3 löst genau das Problem: Ein dicker Zuführungsquerschnitt von 35 bis 50 mm² kommt rein, drei abgehende Leitungen mit je 10 bis 25 mm² gehen raus – zu Endstufen, DSP oder was auch immer im Kofferraum auf Strom wartet. Kein Kabelsalat, keine gequetschten Einzeladern in zu kleinen Kabelschuhen, sondern ein dedizierter Block, wie er in einem durchdachten Setup hingehört. Ich verwende solche Verteiler in jedem Mehrkanal-Aufbau – das ist kein Luxus, das ist Grundlage.

Technische Highlights des Z-DB 1-3

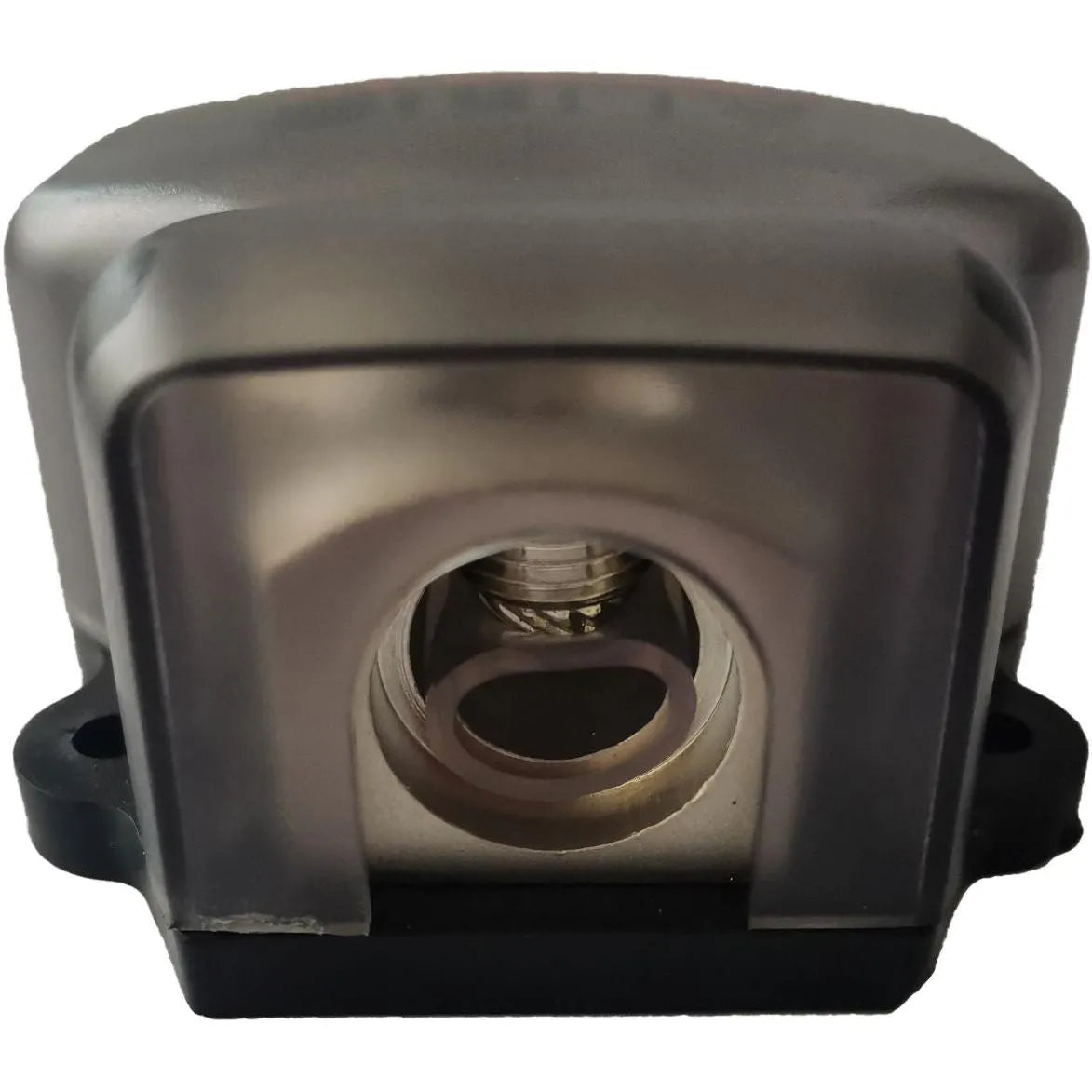

• 1 Eingang für großen Querschnitt (35–50 mm²): Damit landet die Hauptversorgung vom Akku ohne Engpass am Block – kein Flaschenhals, volle Übertragungsleistung zur Verteilung.

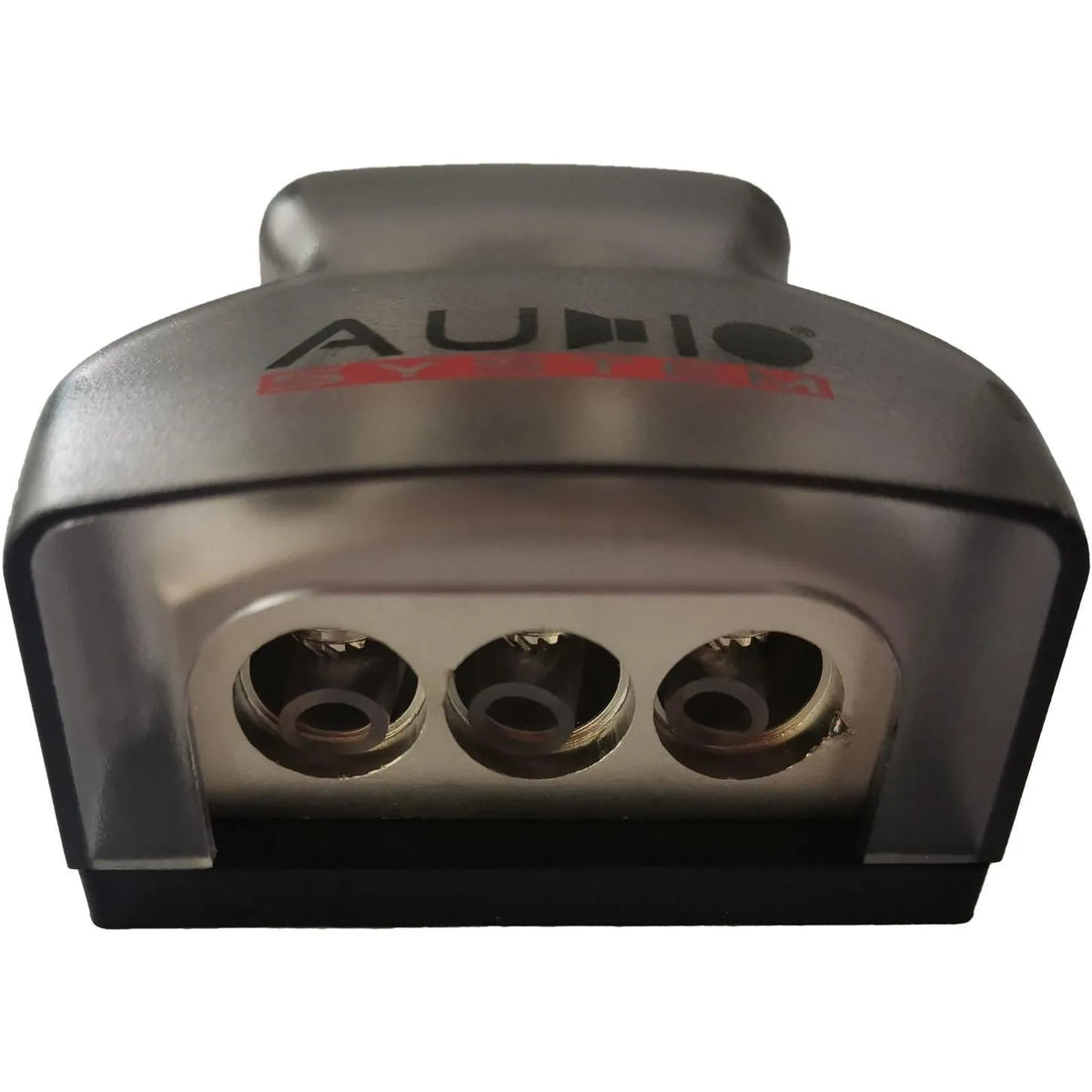

• 3 Ausgänge mit 10–25 mm²: Flexibel genug für verschiedene Endstufen-Setups, ob du eine Monoendstufe für den Sub und eine Mehrkanalendstufe für die Front betreibst oder noch eine dritte Komponente angebunden hast.
• Kompakte Abmessungen (48 × 32 × 58 mm): Lässt sich auch in beengten Kofferräumen oder Unterböden unauffällig platzieren, ohne viel Platz zu beanspruchen.
• High-End-Verarbeitung von Audio System: Audio System steht für saubere Materialqualität – das spürt man an der Haptik. Kein billiges Plastikgehäuse, das beim Anziehen der Schrauben reißt.

Technische Daten im Überblick – Z-DB 1-3

• Hersteller: Audio System
• Modell: Z-DB 1-3
• Eingang: 1 × 35–50 mm²
• Ausgänge: 3 × 10–25 mm²
• Abmessungen (B × H × T): 48 × 32 × 58 mm
• Lieferumfang: 1 Stück

Einsatzbereich & Kompatibilität – Z-DB 1-3

Der Z-DB 1-3 eignet sich für alle Setups, in denen mehr als eine Endstufe versorgt werden muss – also praktisch für jedes halbwegs ausgewachsene Car-HiFi-System. Typischer Anwendungsfall: eine Mono-Endstufe für den Subwoofer (z. B. aus dem DD Audio- oder Deaf-Bonce-Sortiment) plus eine Vierkanalendstufe für die Frontlautsprecher, beide über den Z-DB 1-3 versorgt. Wer noch eine dritte Endstufe oder einen aktiven DSP mit Eigenversorgung einbindet, hat mit dem dritten Ausgang bereits Platz dafür. Kombiniere den Block sinnvoll mit einem passenden Sicherungshalter direkt an der Batterie – das gehört zum vollständigen Aufbau dazu und ist bei uns ebenfalls erhältlich.

Worauf du beim Einbau des Z-DB 1-3 achten solltest

• Hauptsicherung nicht vergessen: Der Verteilerblock selbst sichert nichts ab. Die Hauptsicherung gehört so nah wie möglich an die Batterie – als Schutz für das gesamte Kabel bis zum Block.
• Querschnitt konsequent durchhalten: Es bringt nichts, einen 50-mm²-Eingang zu nutzen, wenn die Zuleitung von der Batterie selbst nur 25 mm² hat. Der schwächste Punkt bestimmt die Gesamtkapazität.
• Schrauben satt anziehen: Lockere Verbindungen am Verteilerblock erzeugen Übergangswiderstand, der sich in Wärme und Spannungsabfall äußert – beides schlecht für die Endstufe und den Klang unter Last.
• Montageort wählen: Möglichst nah an den Endstufen montieren, damit die abgehenden Kabel kurz bleiben. Das spart Kabel und reduziert Leitungsverluste.

Der Audio System Z-DB 1-3 ist kein glamouröses Produkt, aber eines der wichtigsten im gesamten Aufbau. Wer bei der Stromverteilung schludert, riskiert Aussetzer, Spannungseinbrüche und im schlechtesten Fall Kabelschäden. Für alle, die ein Mehrkanal-Setup sauber und dauerhaft stabil betreiben wollen, ist dieser Verteilerblock die richtige Wahl.
