Audio System Z-BT 1-4

Audio System Z-BT 1-4 – Stromverteilung mit System

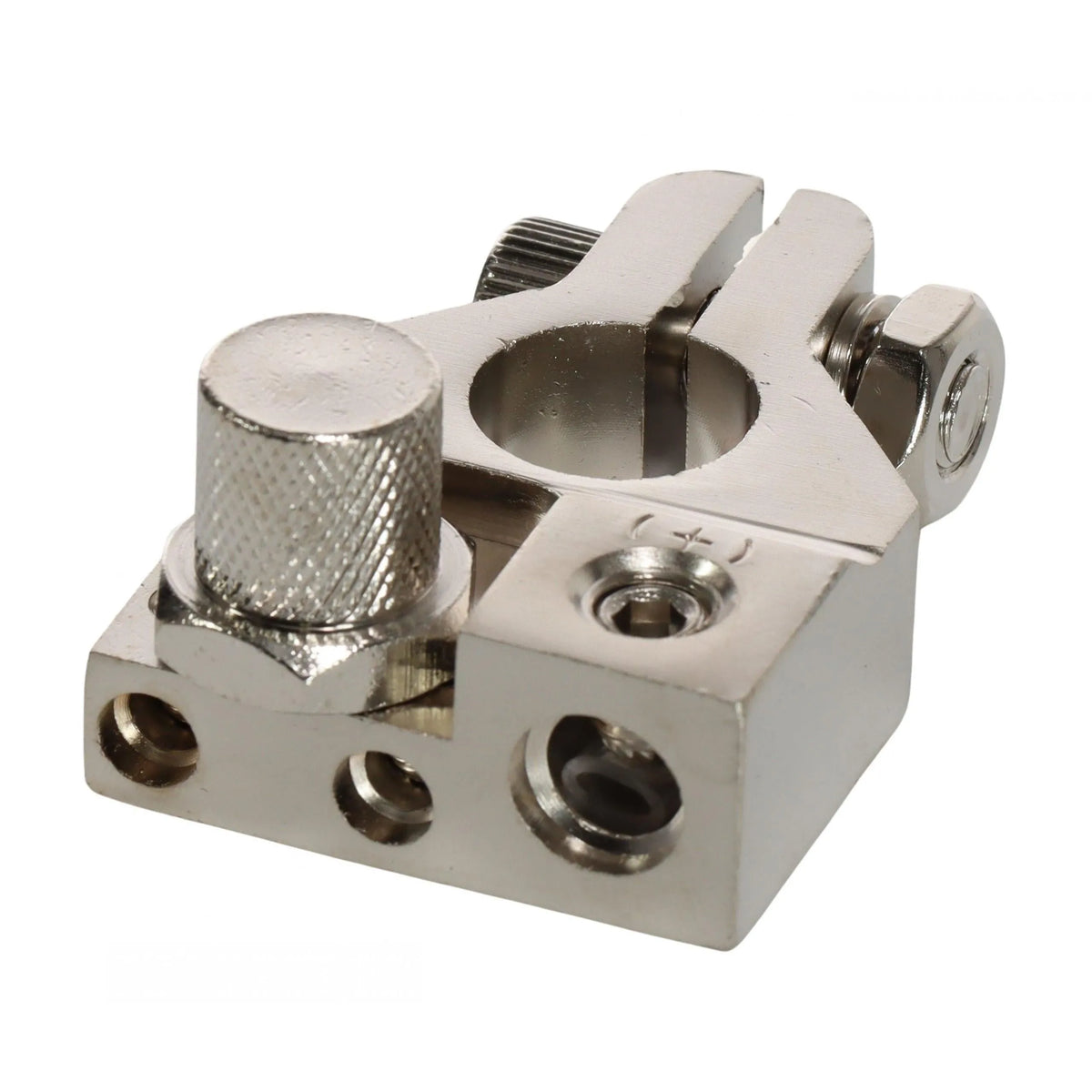

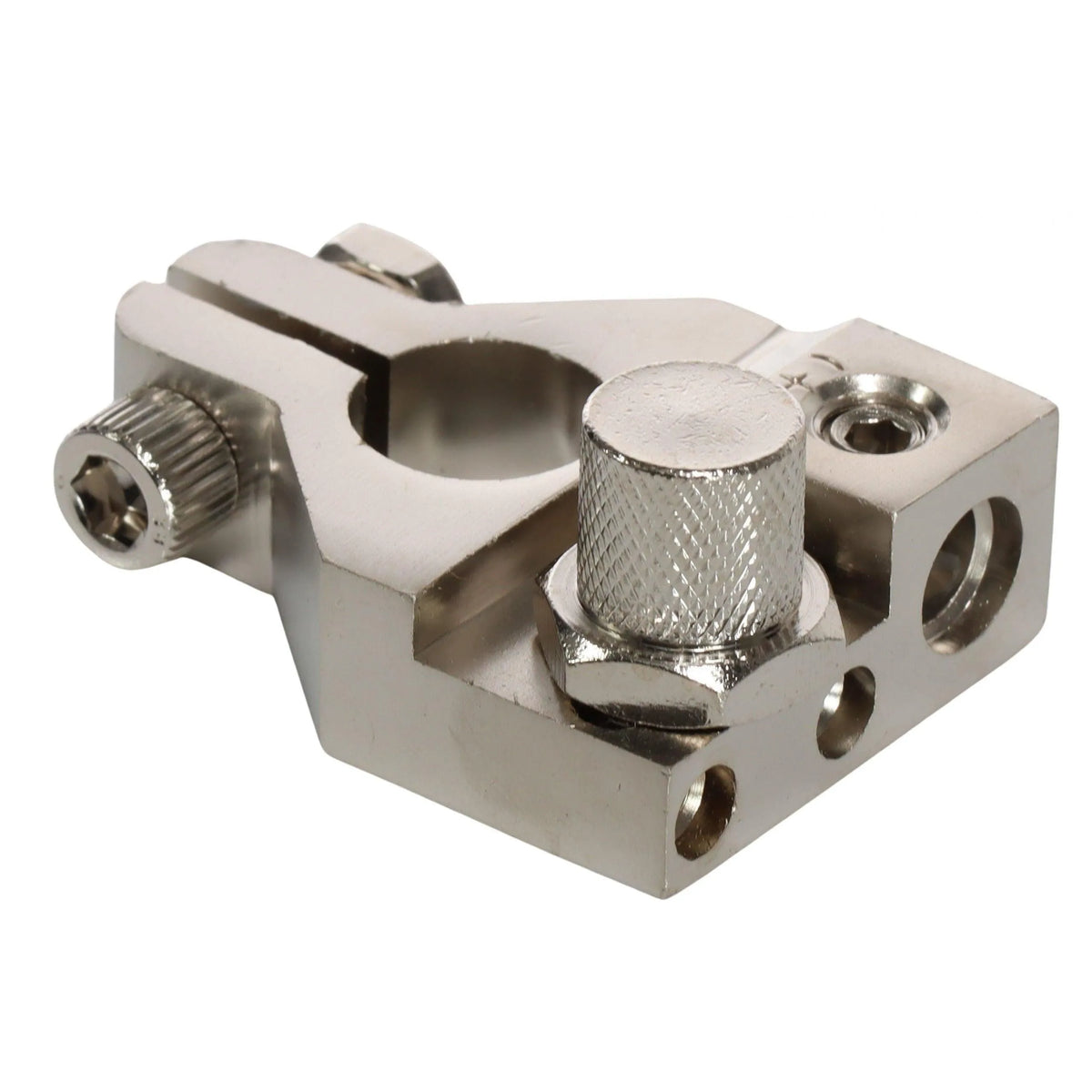

Wer mehrere Endstufen oder Verbraucher sauber an die Batterie anbinden will, kommt ohne einen vernünftigen Verteilerblock nicht weit. Der Audio System Z-BT 1-4 ist ein kompakter Plus-Pol-Verteilerblock aus der Z-Series, der direkt am Batteriepol ansetzt und die Stromversorgung auf mehrere Abgänge aufteilt – ordentlich verarbeitet, ohne dass man sich mit selbstgebastelten Lösungen herumschlagen muss. Für alle, die Wert auf einen sauberen und sicheren Kabelbaum legen, ist das genau das richtige Bindeglied zwischen Batterie und Anlage.

Technische Highlights des Z-BT 1-4

• Direkte Batteriepol-Montage: Der Z-BT 1-4 ersetzt den werksseitigen Pluspol-Klemmen-Aufsatz – dadurch entsteht eine feste, definierte Anschlussbasis für alle weiteren Leitungen. Kein zusätzliches Übergangskabel nötig.
• Drei Ausgänge mit unterschiedlichen Querschnitten: Zwei Abgänge für je 10 mm² und ein Abgang für 20 mm² ermöglichen es, unterschiedlich starke Verbraucher direkt am Block anzuschließen – sinnvoll z. B. wenn eine größere Endstufe und ein kleinerer DSP oder eine zweite Endstufe gleichzeitig versorgt werden sollen.
• Kompakte Bauform: Mit 61 × 19 × 43 mm lässt sich der Block auch in beengten Motorräumen oder im Kofferraumbereich platzsparend unterbringen, ohne viel Platz zu opfern.
• Hochwertige Verarbeitung aus der Z-Series: Die Materialqualität entspricht Audio Systems High-End-Linie – das spricht man nicht an, weil es gut klingt, sondern weil Übergangswiderstände und mechanische Stabilität bei Dauerbelastung tatsächlich relevant sind.

Technische Daten im Überblick – Z-BT 1-4

• Typ: Plus-Pol-Verteilerblock
• Batterieanschluss: Direkt am Batterie-Pluspol
• Ausgang 1–2: 2× 10 mm²
• Ausgang 3: 1× 20 mm²
• Abmessungen (L × B × H): 61 × 19 × 43 mm
• Lieferumfang: 1 Stück

Einsatzbereich & Kompatibilität des Z-BT 1-4

Der Z-BT 1-4 eignet sich überall dort, wo mehr als ein leistungsstarker Verbraucher direkt an die Fahrzeugbatterie angebunden werden muss – klassisch im PKW mit einer Kombination aus zwei Endstufen oder einer Endstufe plus zusätzlicher Stromversorgung für einen DSP oder eine Kondensatorbank. Besonders sinnvoll ist er in Verbindung mit einem ordentlichen Sicherungshalter pro Abgang, damit jeder Stromkreis individuell abgesichert ist. Wer bei BassBuddys gleichzeitig Kabel, Sicherungshalter oder einen passenden Masseblock sucht – die Four Connect Installationszubehör-Linie passt hier gut dazu.

Worauf du beim Einbau des Z-BT 1-4 achten solltest

• Sicherung so nah wie möglich an der Batterie: Jede vom Z-BT 1-4 abgehende Leitung muss individuell abgesichert sein – idealerweise innerhalb der ersten 30 cm ab dem Block. Das ist keine Empfehlung, sondern ein Sicherheitsstandard.
• Kabelquerschnitt passend zur Last wählen: Die 10-mm²-Abgänge sind für mittlere Verbraucher gedacht (z. B. kleinere Endstufen bis ca. 500 W RMS), der 20-mm²-Ausgang für die Hauptversorgung oder leistungsstarke Endstufen. Kabel nicht kleiner dimensionieren als die Anschlüsse vorgeben.
• Batterie vor der Montage abklemmen: Selbstverständlich, aber im Alltag gerne vergessen – beim Arbeiten am Pluspol immer zuerst Masse trennen.
• Anzugsdrehmoment der Schrauben beachten: Zu locker = Widerstand und Wärmeentwicklung, zu fest = beschädigtes Gewinde. Mit Werkzeug festziehen, aber nicht mit Nachdruck überdrehen.

Der Audio System Z-BT 1-4 ist eine unkomplizierte, solide Lösung für alle, die ihre Stromverteilung sauber und professionell aufbauen wollen – ohne auf ein selbstgebasteltes Kabeldurcheinander angewiesen zu sein. Wer ohnehin schon Audio System Komponenten verbaut oder auf Qualität bei Installationsmaterial achtet, ist hier gut aufgehoben. Für sehr leistungsstarke Setups mit mehreren großen Endstufen lohnt ein Blick auf Verteilerblöcke mit größeren Querschnitten – der Z-BT 1-4 ist eher für kompakte bis mittelgroße Anlagen der richtige Begleiter.
