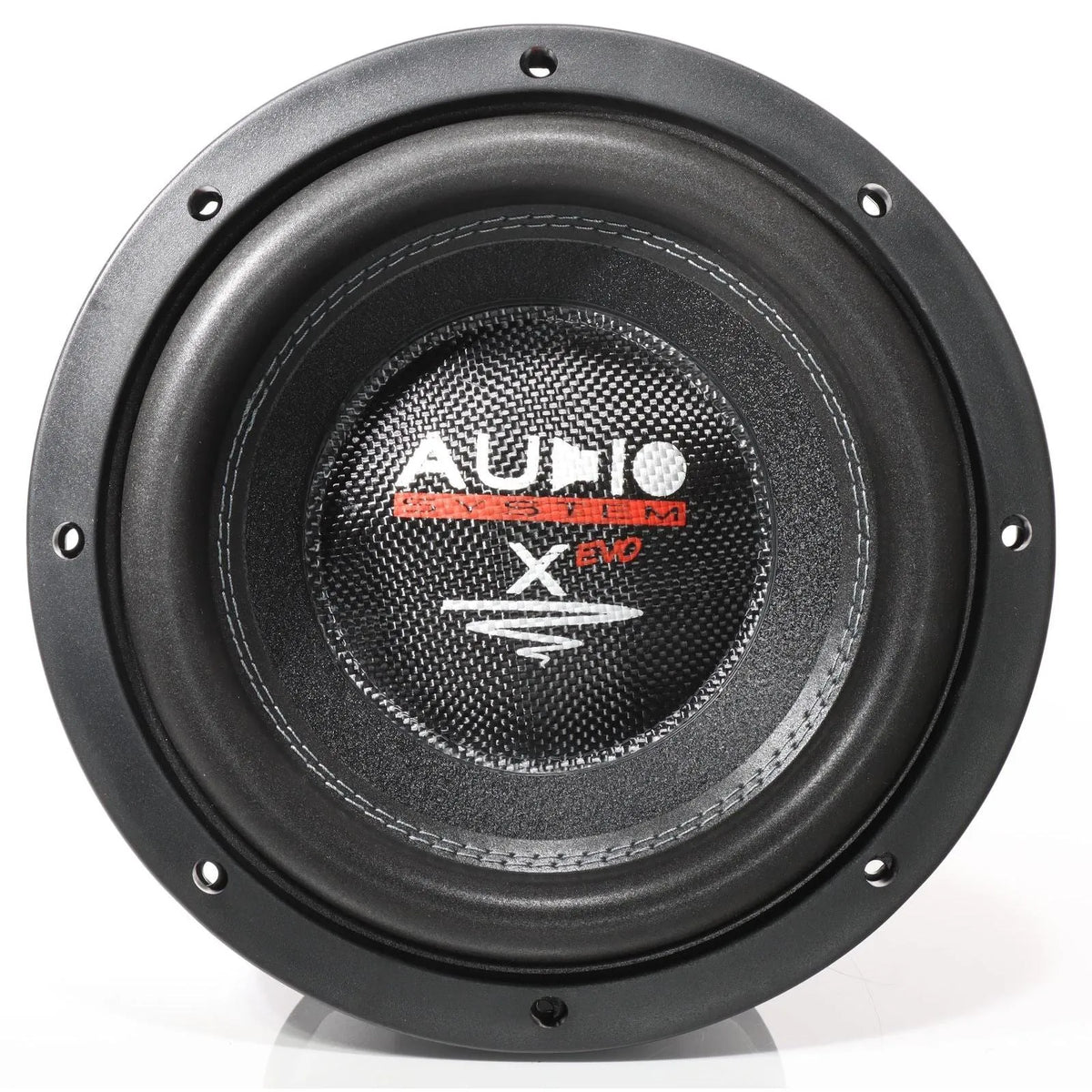

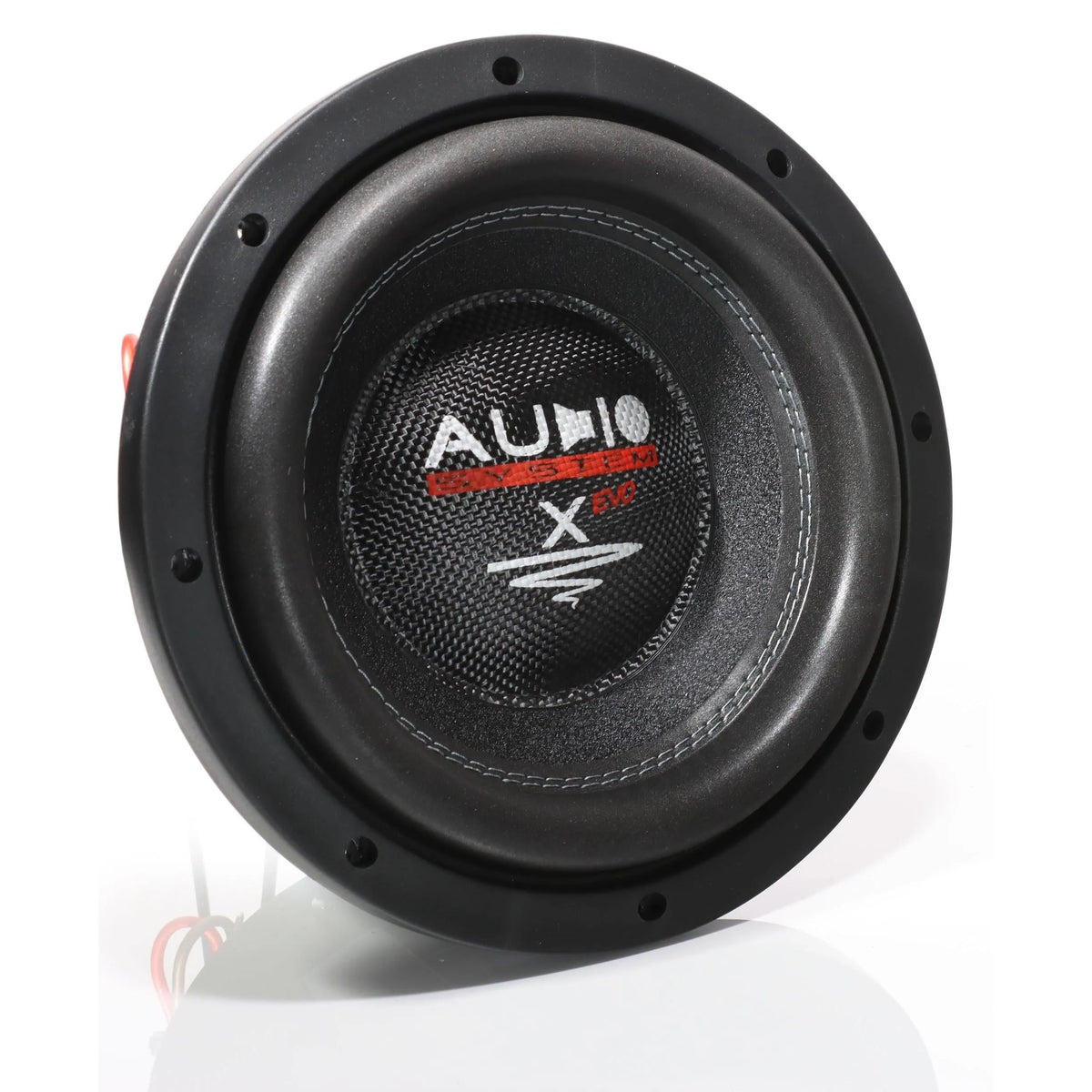

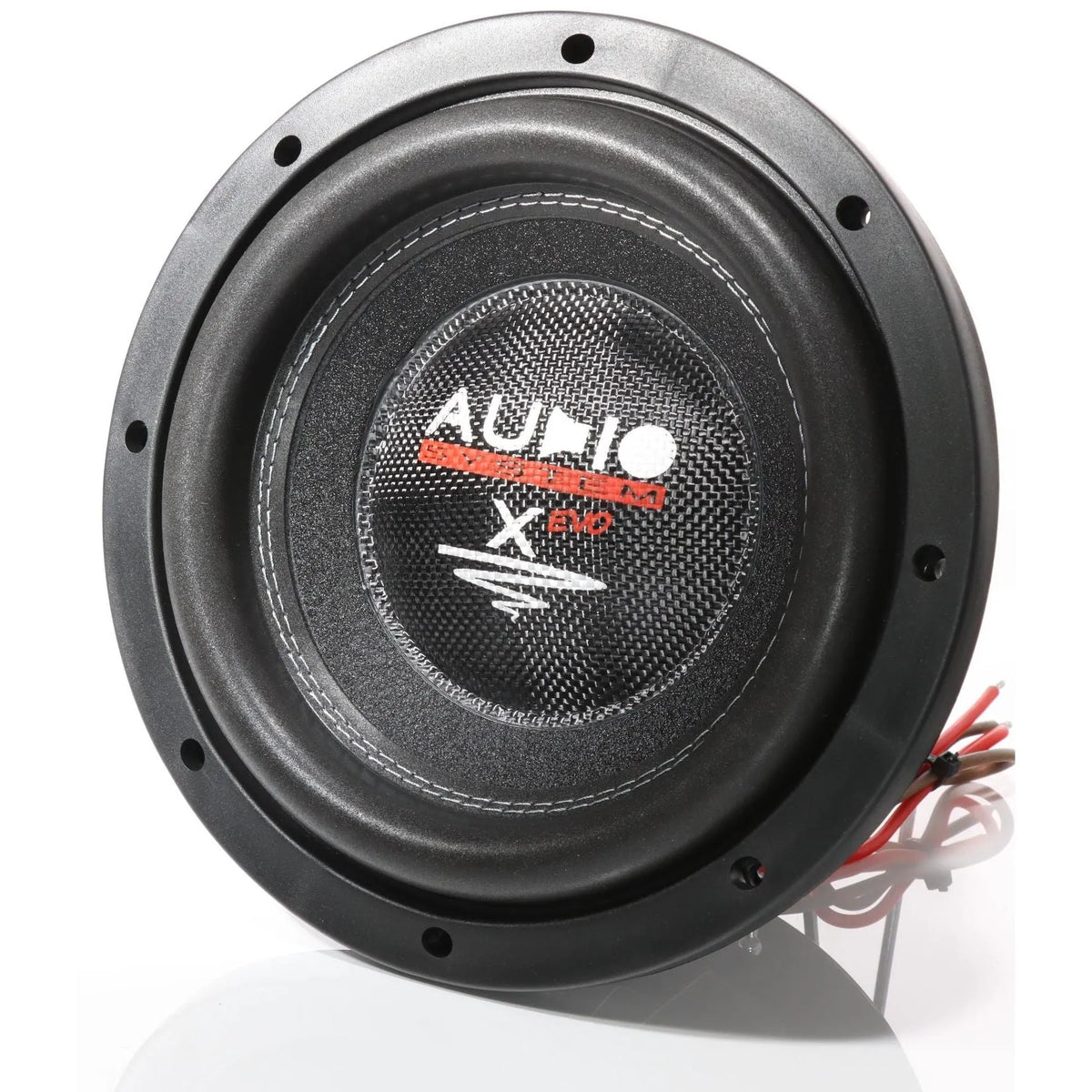

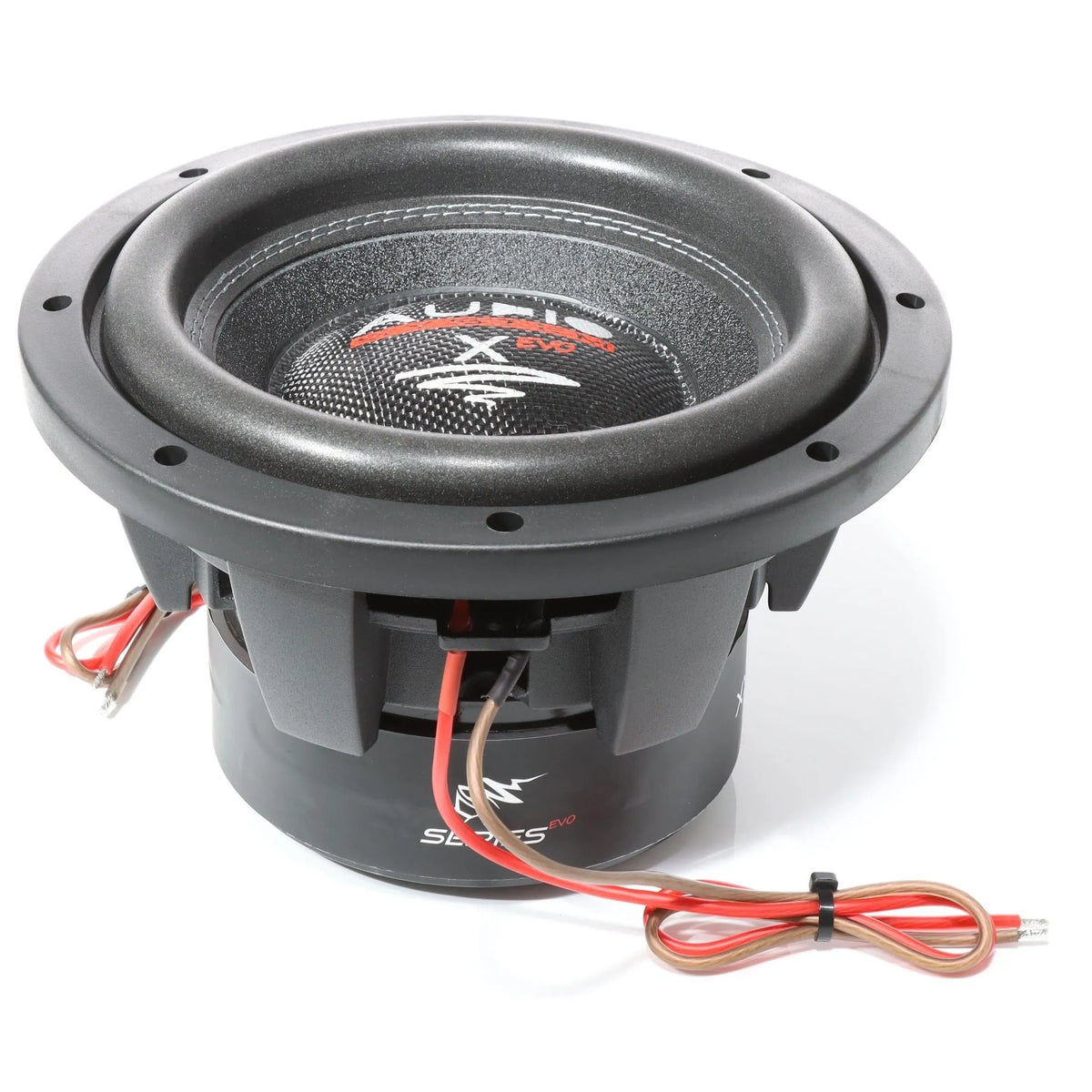

Audio System X10 EVO

Audio System X10 EVO – wenn 10 Zoll wirklich Tiefgang liefern soll

Der Audio System X10 EVO ist ein 10-Zoll-Subwoofer aus der X-ION EVO-Serie, der auf dem Papier das leistet, was viele kompakte Subs versprechen aber selten halten: echten Tiefgang mit kontrollierten Parametern. Mit einer Resonanzfrequenz von knapp 30 Hz und einem linearen Hub von ±30 mm ist er kein reiner Kickbass-Lieferant, sondern ein Treiber, der auch unterhalb von 40 Hz noch etwas zu sagen hat. Ich würde ihn dort einsetzen, wo Platz knapp ist, aber auf SQ-Tauglichkeit nicht verzichtet werden soll – etwa in einem kompakten Gehäuse hinter der Rückbank oder unter dem Sitz eines SUVs.

Technische Highlights des X10 EVO

• Schwingspule mit 76,5 mm Durchmesser (D2-Ausführung): Die großformatige Doppelspule ermöglicht flexible Impedanzverdrahtung (1 oder 4 Ohm) und sorgt für eine bessere Wärmeabfuhr bei langen Hörsessions – relevant, wenn die Endstufe nicht gerade sanft eingestellt ist.
• Linearer Hub ±30 mm: Für einen 10-Zöller ist das ein überdurchschnittlicher Wert. Heißt in der Praxis: mehr saubere Tiefbasswiedergabe bei gleichzeitig hohem Pegel, ohne dass der Treiber sofort in die Begrenzung läuft.

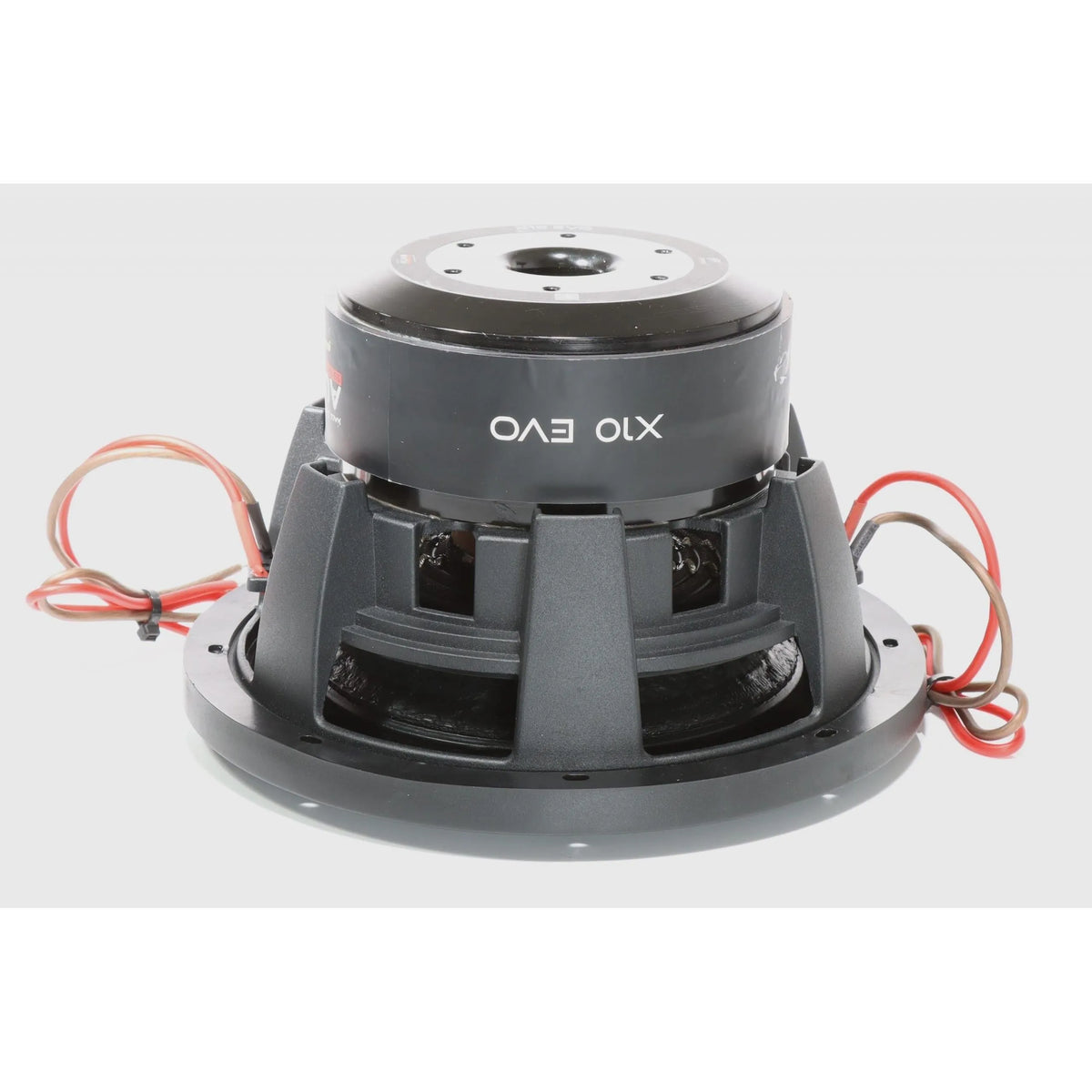

• HEM-Magnetsystem (High-Efficient-Magnet): Das überarbeitete Magnetsystem in Kombination mit dem verbesserten T-Joch- und Polplattenaufbau erhöht den Kraftfaktor (BL = 21,9 Tm) – der Antrieb arbeitet damit effizienter und präziser, was direkt der Impulstreue zugutekommt.
• 20-faches Belüftungssystem: Besonders bei geschlossenen Einbausituationen oder tiefer Einbautiefe ist eine gute Hinterlüftung der Schwingspule entscheidend. Das gilt vor allem wenn der Sub dauerhaft unter Last läuft.
• KPC-Papiermembran mit verstärkter Glasfaser-Dustcap: Papier bleibt im SQ-Bereich ein bewährtes Material wegen seiner natürlichen Dämpfungseigenschaften. Die Glasfaser-Staubschutzkappe macht die Konstruktion robuster gegen mechanische Belastungen.
• Doppelter PPTA-Connex-Spider (progressiv): Die progressive Aufhängung sorgt dafür, dass der Treiber bei kleinen Hüben präzise und bei größeren Auslenkungen kontrolliert arbeitet – eine clevere Lösung für einen Sub, der sowohl bei moderatem Pegel als auch unter Vollast funktionieren soll.

Technische Daten im Überblick – X10 EVO

• Nennleistung (RMS): 600 W
• Schwingspulen-Konfiguration: Dual 2 Ohm (D2)
• Schwingspulendurchmesser: 76,5 mm
• Linearer Hub (Xmax): ±30 mm
• Resonanzfrequenz (Fs): 29,6 Hz
• Gesamtgüte (Qts): 0,36
• Elektrische Güte (Qes): 0,38
• Mechanische Güte (Qms): 5,29
• Äquivalentvolumen (Vas): 14,64 l
• Effektive Membranfläche (Sd): 330 cm²
• Bewegte Masse (Mms): 225,8 g
• Kraftfaktor (BL): 21,9 Tm
• Kennschalldruck (2,83 V / 1 m): 89,9 dB
• Frequenzbereich: 40–140 Hz
• Außendurchmesser: 277 mm
• Einbauöffnung: 238 mm
• Einbautiefe: 157 mm
• Gesamthöhe: 164 mm
• Gewicht: 11,0 kg

Einsatzbereich & Kompatibilität – X10 EVO richtig einplanen

Mit einem Qts von 0,36 liegt der X10 EVO im Bereich, der für geschlossene Gehäuse und kleinere Bassreflexkonstruktionen gleichermaßen geeignet ist. Das Äquivalentvolumen von knapp 14,7 Litern gibt einem Box-Rechner eine gute Ausgangsbasis: Im geschlossenen Gehäuse reichen oft 15–20 Liter netto für ein straffes, pegelfestes Ergebnis. Für Bassreflex-Setups mit mehr Tiefgang empfehle ich, die Abstimmung sorgfältig zu simulieren – hier ist das Vas-Verhältnis entscheidend.

Gut kombinierbar ist der Sub mit einer Class-D-Endstufe im Bereich 400–600 W RMS an der jeweiligen Betriebsimpedanz. Wer beide Spulen parallel auf 1 Ohm verdrahtet, sollte sicherstellen, dass die Endstufe dafür ausgelegt ist. Bei Reihenschaltung auf 4 Ohm bleibt die Auswahl an kompatiblen Verstärkern größer. Ein DSP im Signal-Weg lohnt sich hier definitiv – gerade weil der Sub durch seinen Tiefgang von einer ordentlich gesetzten Hochpassfilterung profitiert. Wer keinen DSP nutzt, sollte wenigstens die Subsonic-Funktion der Endstufe aktivieren.

Worauf du beim Einbau des X10 EVO achten solltest

• Einbautiefe ernst nehmen: 157 mm klingt moderat, aber mit dem Magnetsystem und der Hinterlüftung brauchst du hinter der Einbauebene ausreichend Luft. Mindestens 10–15 mm Puffer nach hinten einplanen, damit das Belüftungssystem nicht blockiert wird.
• Kabelquerschnitt zur Endstufe: Bei 600 W RMS solltest du auf der Endstufen-Seite mit mindestens 25 mm² Stromkabel arbeiten. Auch das Lautsprecherkabel zum Sub sollte nicht unter 4 mm² liegen – gerade bei D2-Verdrahtung und kurzen Impedanzen zählt jeder Milliohm.
• Einspielphase beachten: Die progressive Doppel-Spider braucht etwas Zeit, um ihre volle Linearität zu entfalten. In den ersten Betriebsstunden Pegel moderat halten und den Hub nicht von Anfang an ausreizen.
• Tiefpassfilter sauber setzen: Der angegebene Frequenzbereich beginnt bei 40 Hz – das ist kein Fehler, sondern ein Hinweis. Unter 30 Hz droht bei falsch eingestelltem Filter oder fehlendem Subsonic-Filter schnell eine Überbelastung, besonders in Bassreflex-Gehäusen unterhalb der Tuningfrequenz.

Der Audio System X10 EVO ist ein solide durchdachter 10-Zöller für alle, die im kompakten Format keine Kompromisse beim Tiefgang eingehen wollen. Er eignet sich eher für SQ-orientierte Setups mit sauberem Signalweg als für reine Pegel-Orgien – wer maximalen SPL auf kleinstem Raum sucht, greift besser zu einem kurzhubigeren Treiber mit höherem Wirkungsgrad. Wer aber ein ausgewogenes, pegelfestes System mit echtem Tiefgang aufbauen will, ist hier richtig.
