Audio System X06 EVO BR

Audio System X06 EVO BR – kompakter Bassreflex-Sub mit doppeltem Antrieb

Der Audio System X06 EVO BR ist ein fertiges Bassreflexgehäuse mit 10 Litern Volumen, das zwei 6,5-Zoll-Treiber in Dual-2-Ohm-Bestückung vereint. Das Konzept richtet sich an alle, die keinen separaten Subwoofer mit passendem Gehäuse konfektionieren wollen – und trotzdem mehr als einen generischen Kompromiss einbauen möchten. Mit 300 Watt RMS Gesamtbelastbarkeit und den soliden Thiele/Small-Parametern der verbauten Chassis passt dieses System gut in SQ-orientierte Setups, wo Platzmangel ein echter Faktor ist. Ich würde den X06 EVO BR dort einsetzen, wo ein klassischer 10- oder 12-Zöller schlicht nicht reinpasst, aber der Unterschied zur OEM-Bassreproduktion trotzdem spürbar sein soll.

Technische Highlights des X06 EVO BR

• Zwei Treiber, eine Gehäuseeinheit: Statt einem einzelnen Chassis arbeiten hier zwei 6,5-Zoll-Treiber gemeinsam im abgestimmten Bassreflexvolumen. Das erhöht die wirksame Membranfläche und den Wirkungsgrad, ohne die Einbautiefe explodieren zu lassen.

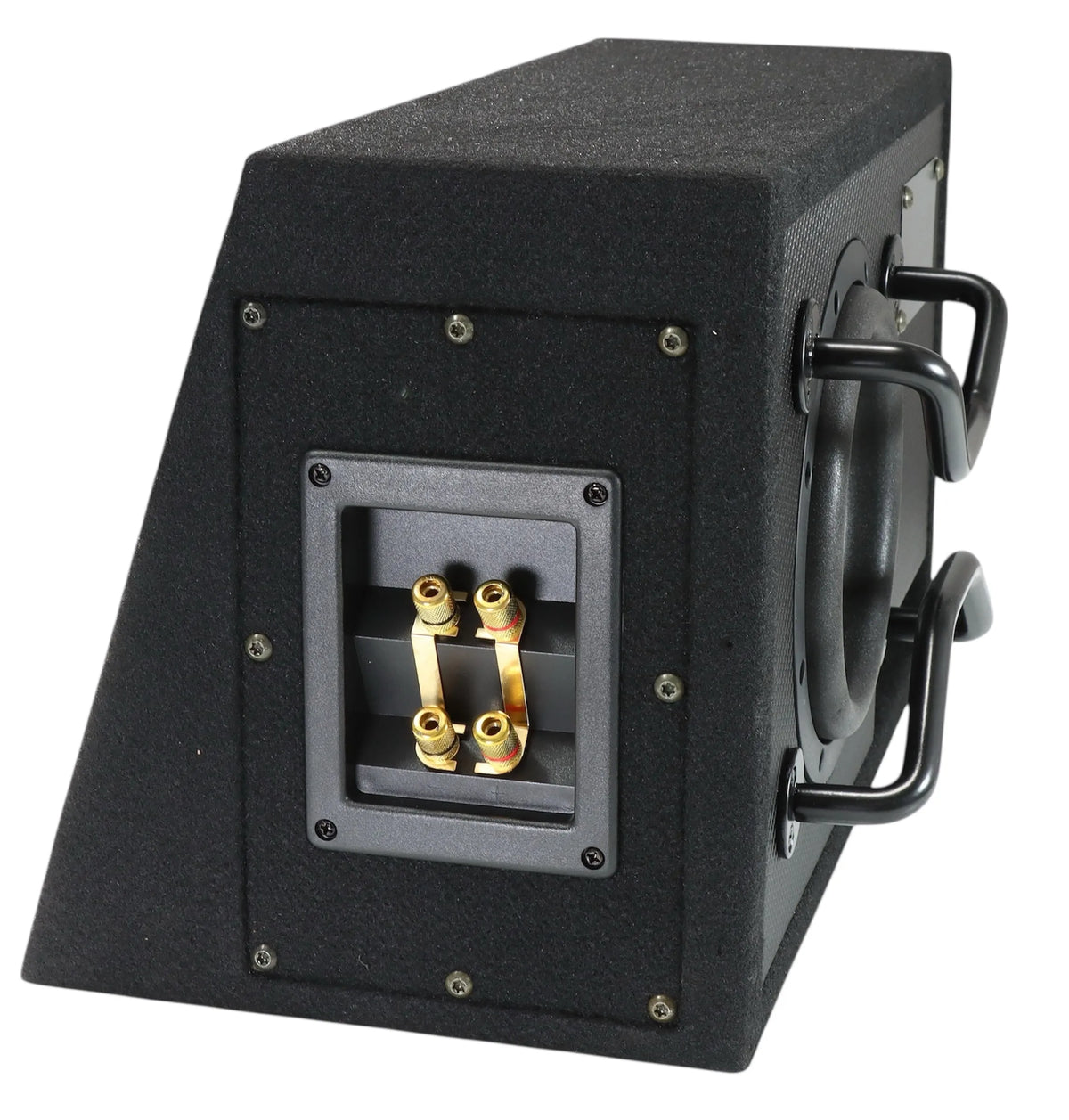

• Dual-2-Ohm-Verdrahtung: Die Treiber sind mit je 2 Ohm ausgelegt – damit lassen sich an einem Mono-Kanal sowohl 4 Ohm (Serienschaltung) als auch 1 Ohm (Parallelschaltung) realisieren, je nach Endstufe und Setup-Ziel.
• 33 mm Doppel-Frontplatte aus MDF: Die verstärkte Schallwand ist kein optisches Gimmick. Eine steifere Frontplatte reduziert Resonanzen im Gehäuse, die sich bei Frequenzen um die Abstimmung herum negativ auf das Klangbild auswirken würden.
• ±18 mm linearer Hub pro Treiber: Für einen 6,5-Zöller ist das ein ordentlicher Wert. In Kombination mit der 50,95 mm großen Schwingspule und einem BL-Faktor von 14,6 Tm hat das Chassis einen kontrollierten, kräftigen Antrieb – eher präzise als maximal laut.

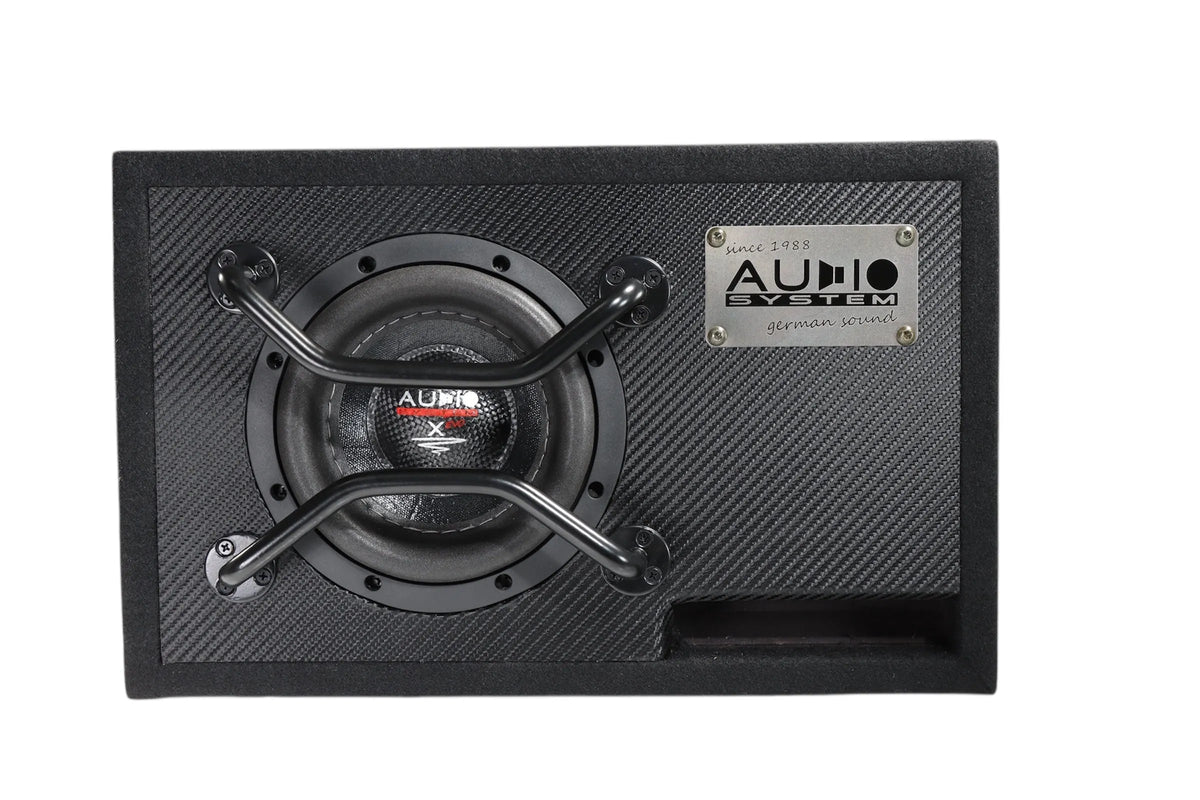

• Carbon-Optik-Finish: Das hochfeste MDF-Gehäuse kommt in Carbon-Optik – kein blankes Rohgehäuse, das nachbearbeitet werden muss. Für Kofferrauminstallationen, die auch optisch etwas hermachen sollen, ist das ein echter Pluspunkt.
• Thiele/Small-Parameter im SQ-Bereich: Der Qts-Wert von 0,35 spricht für einen Treiber, der für Bassreflex-Anwendungen ausgelegt ist und im abgestimmten Gehäuse ordentlich kontrolliert arbeitet – kein Allround-Chassis, das in jedem Gehäusetyp gleich gut funktioniert.

Technische Daten des X06 EVO BR im Überblick

• Gehäusetyp: Bassreflex, 10 Liter
• Bestückung: 2× 6,5-Zoll-Treiber
• Gesamtbelastbarkeit RMS: 300 W
• Anschlussimpedanz: 2× 2 Ohm
• Schwingspulendurchmesser: ca. 51 mm pro Treiber
• Linearer Hub (Xmax): ±18 mm pro Treiber
• Resonanzfrequenz (Fs): 56 Hz
• Kennschalldruck: 88,6 dB (2,83 V / 1 m)
• Frequenzbereich Chassis: 45–150 Hz
• Kraftfaktor BL: 14,6 Tm
• Membranfläche Sd: 150 cm² pro Treiber
• Bewegte Masse Mms: 51 g pro Treiber
• Vas: 3,9 l pro Treiber
• Qts: 0,35
• Gehäusemaße (L × H × T): 415 × 260 × 150 mm (vorne) / 230 mm (hinten)
• Gesamtgewicht: ca. 11 kg

Einsatzbereich & Kompatibilität – für welche Setups eignet sich der X06 EVO BR?

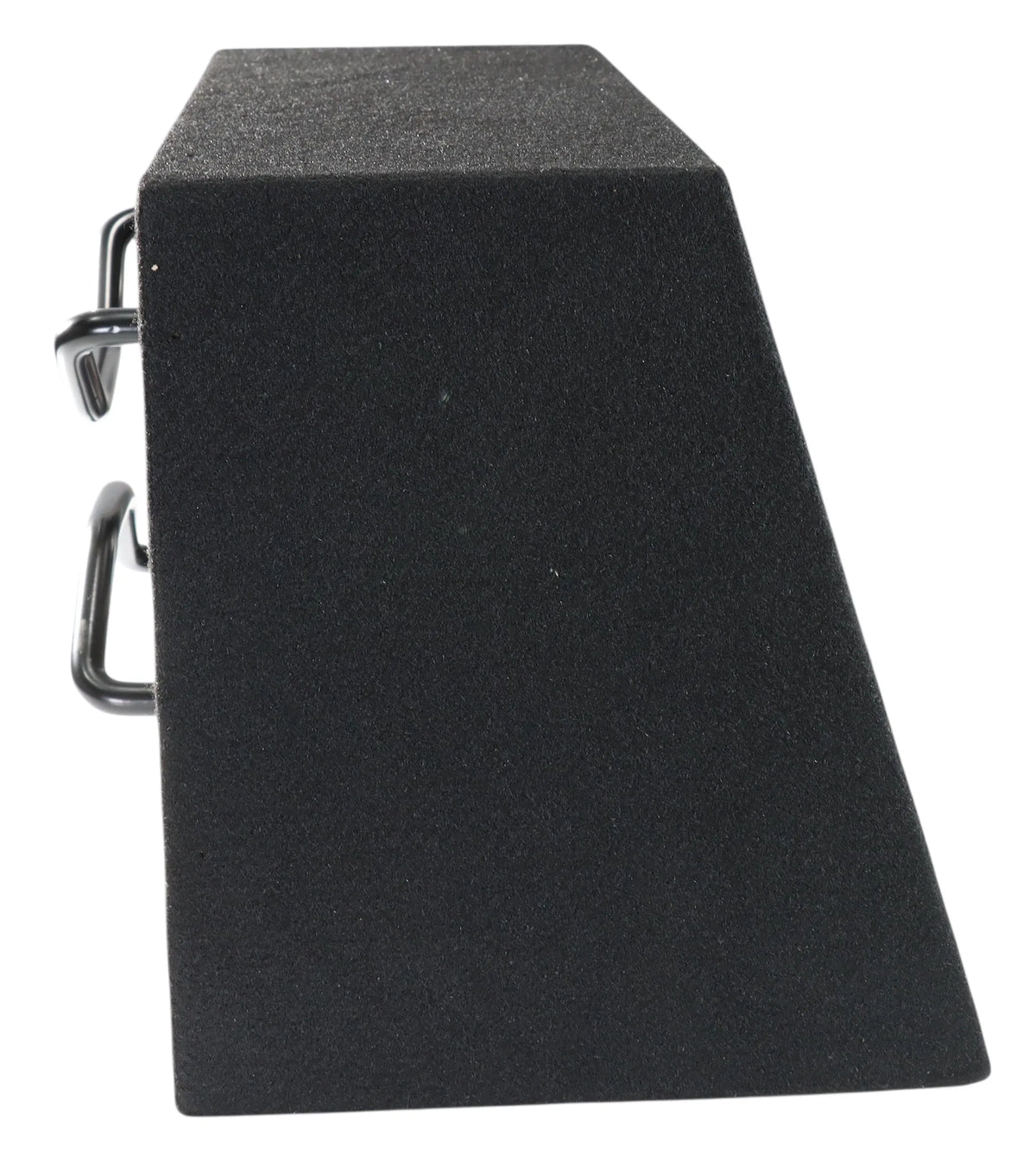

Das System ist klar auf Fahrzeuge ausgelegt, in denen Kofferraum oder Laderaumfläche begrenzt ist – Kompaktwagen, Schräghecker, Kombis mit variablem Ladeboden oder Fahrzeuge, bei denen die Anlage alltagstauglich bleiben soll. Die Trapezform (150 mm vorn, 230 mm hinten) ermöglicht eine platzsparende Positionierung im Radkastenbereich oder als Quereinbau hinter der Rückbank. Mit 300 Watt RMS reicht eine kompakte Monodendstufe im Bereich von 150–300 Watt an 4 Ohm aus – wer mehr Pegel will, kann parallel auf 1 Ohm gehen und braucht dann eine entsprechend stabile Endstufe. Sinnvoll kombinieren lässt sich der X06 EVO BR mit einem DSP: Gerade bei Fertiggehäusen empfiehlt sich eine sauber eingestellte Subsonicfilter-Frequenz, da das Gehäuse auf das verbaute Chassis abgestimmt ist und Übersteuerung unterhalb der Abstimmfrequenz schnell schaden kann. Passende Komponenten dazu findest du bei uns im Sortiment.

Worauf du beim Einbau des X06 EVO BR achten solltest

• Subsonicfilter setzen: Ein Bassreflexgehäuse schützt den Treiber nicht automatisch vor Überhub unterhalb der Abstimmfrequenz. Stell den Subsonic an deiner Endstufe oder am DSP auf mindestens 35–40 Hz ein – das schont die Chassis bei hohen Pegeln.
• Impedanz und Endstufe abstimmen: Die 2× 2-Ohm-Bestückung ist flexibel, aber denk vorher durch, was du brauchst. 4 Ohm in Serie ist die stabilere Wahl für den Alltag; 1 Ohm parallel will eine wirklich 1-Ohm-stabile Endstufe, keine, die das "irgendwie aushält".
• Kabelquerschnitt nicht unterschätzen: Bei 300 Watt RMS solltest du am Stromkabel mindestens 10 mm² einplanen, am Lautsprecherkabel zur Endstufe mindestens 4 mm². Gerade bei kompakten Installationen wird das gerne unterschätzt.
• Gehäuseposition und Reflexöffnung freihalten: Der Bassreflexport muss Luft ziehen können. Kein Teppich, kein Schaumstoff direkt vor der Öffnung – sonst verlierst du genau den Tiefbassanteil, für den das Gehäuse ausgelegt ist.

Der Audio System X06 EVO BR ist ein solides Fertigsystem für alle, die keine Lust auf Gehäusebau haben und trotzdem ein durchdachtes, auf die Chassis abgestimmtes Gesamtpaket wollen. Wer einen sauberen, kontrollierten Bass für SQ-Anwendungen in beengten Einbauverhältnissen sucht, liegt hier richtig – SPL-Enthusiasten mit Hang zu extremen Pegeln sollten eher zu einem größeren Einzelsubwoofer greifen.
