Audio System X-100.9 MDSP-BTA

Audio System X-100.9 MDSP-BTA – kompakter 9-Kanal-Verstärker mit 13-Kanal-DSP und Bluetooth

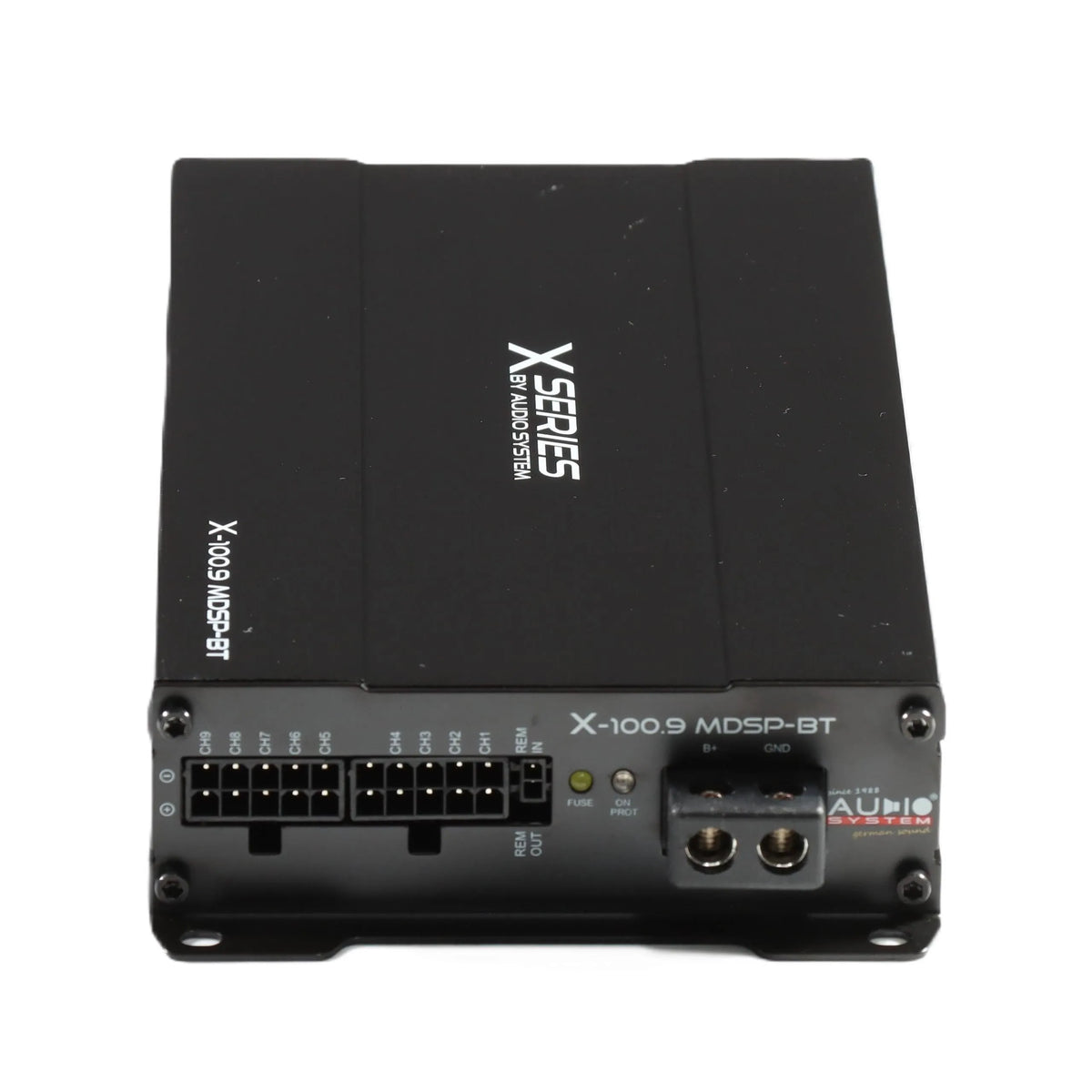

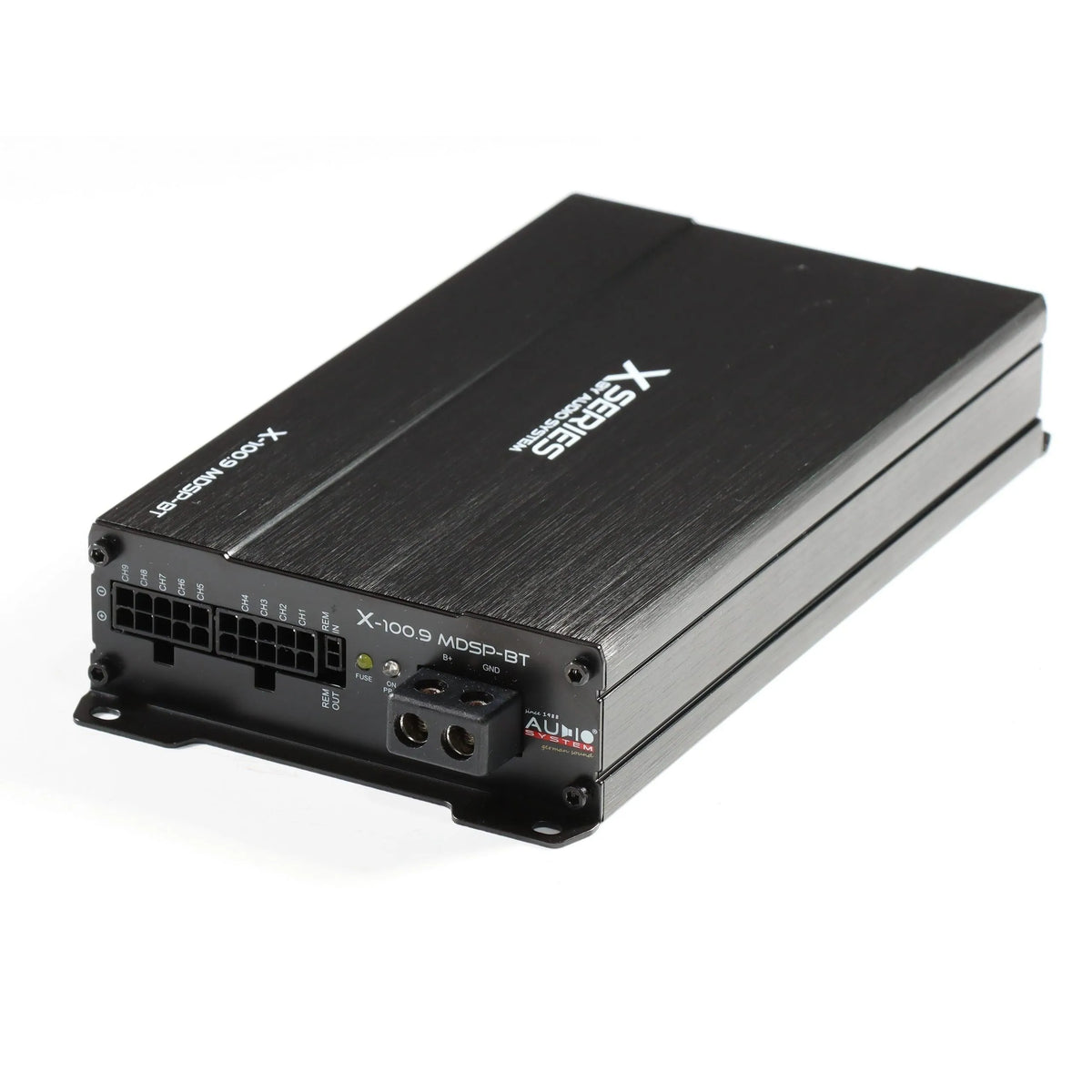

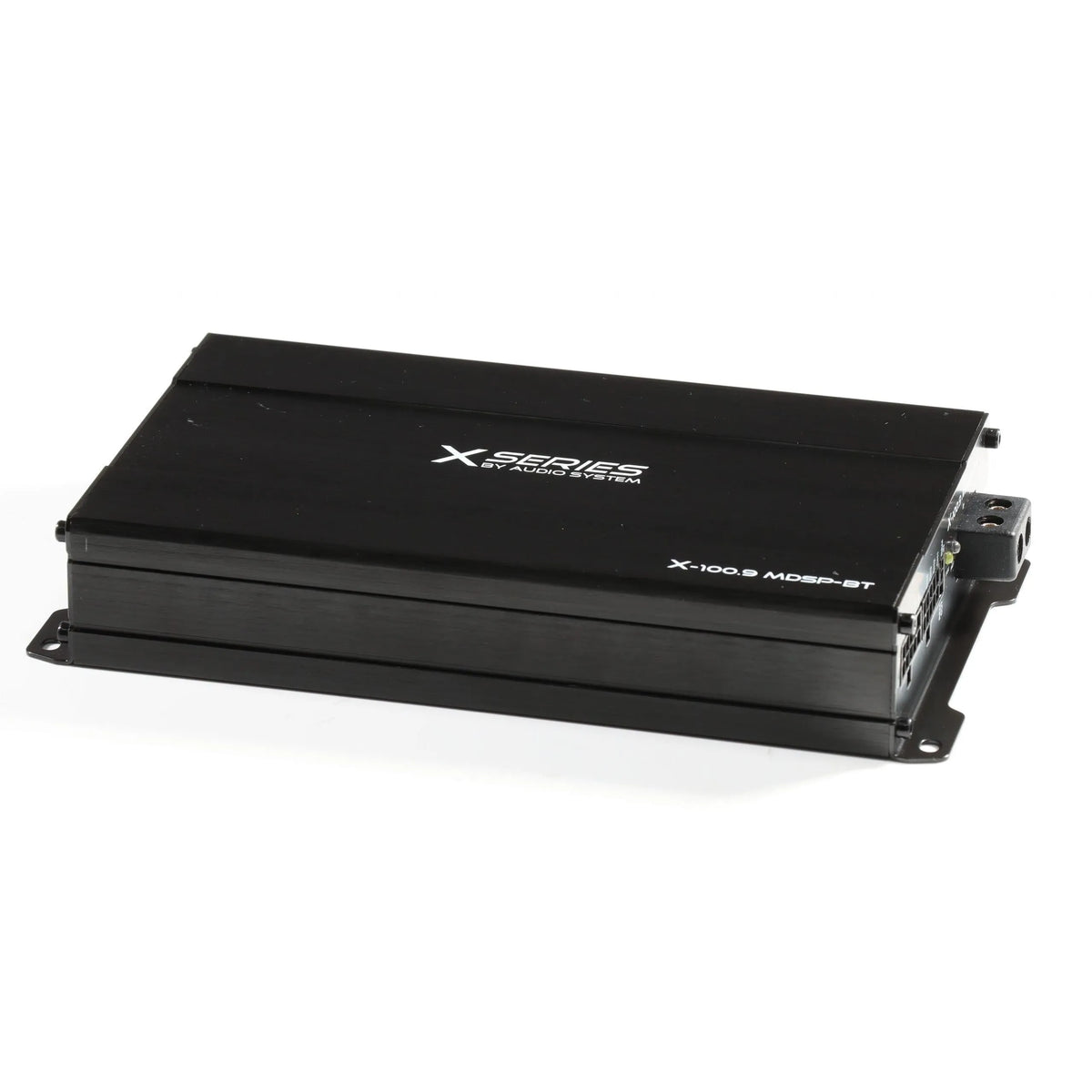

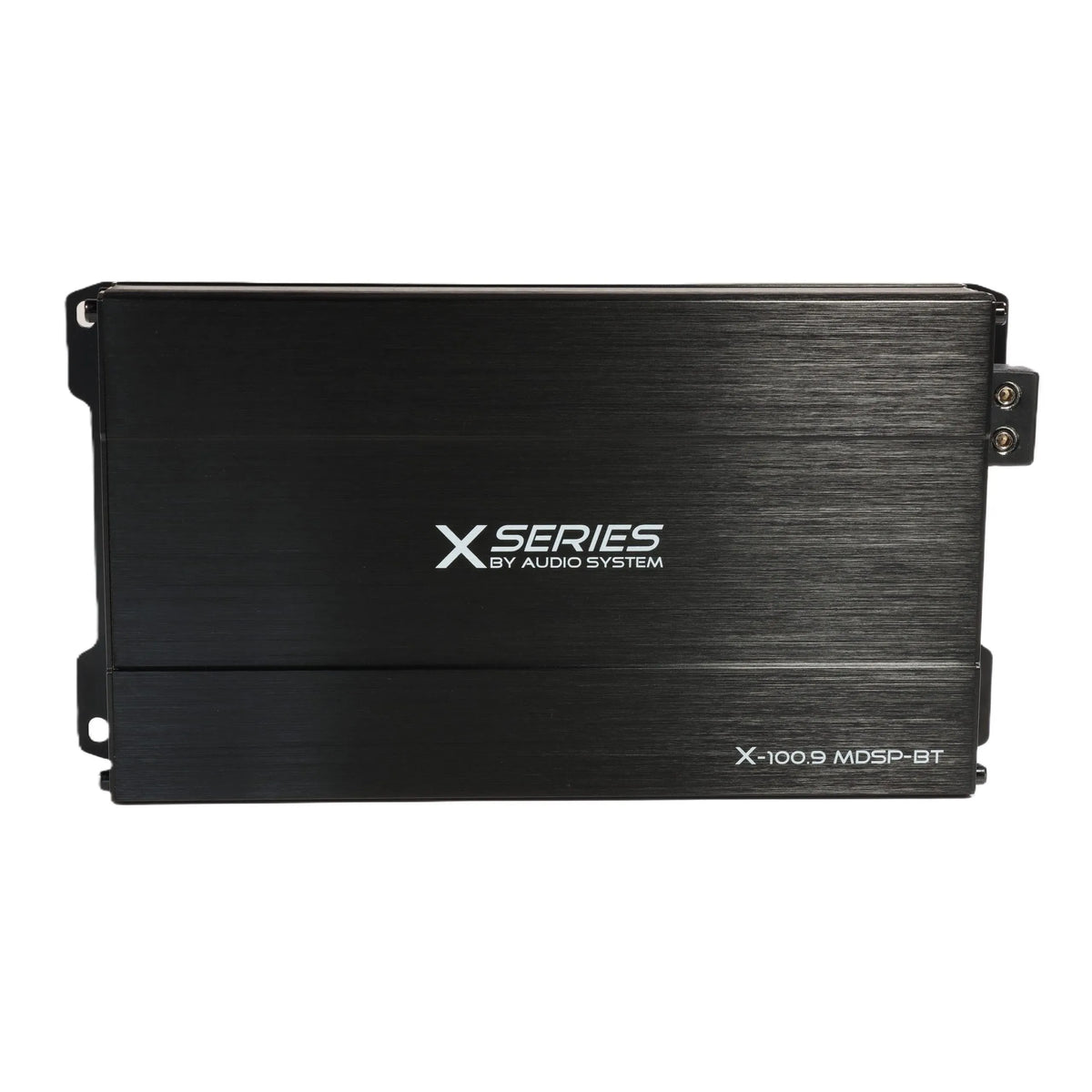

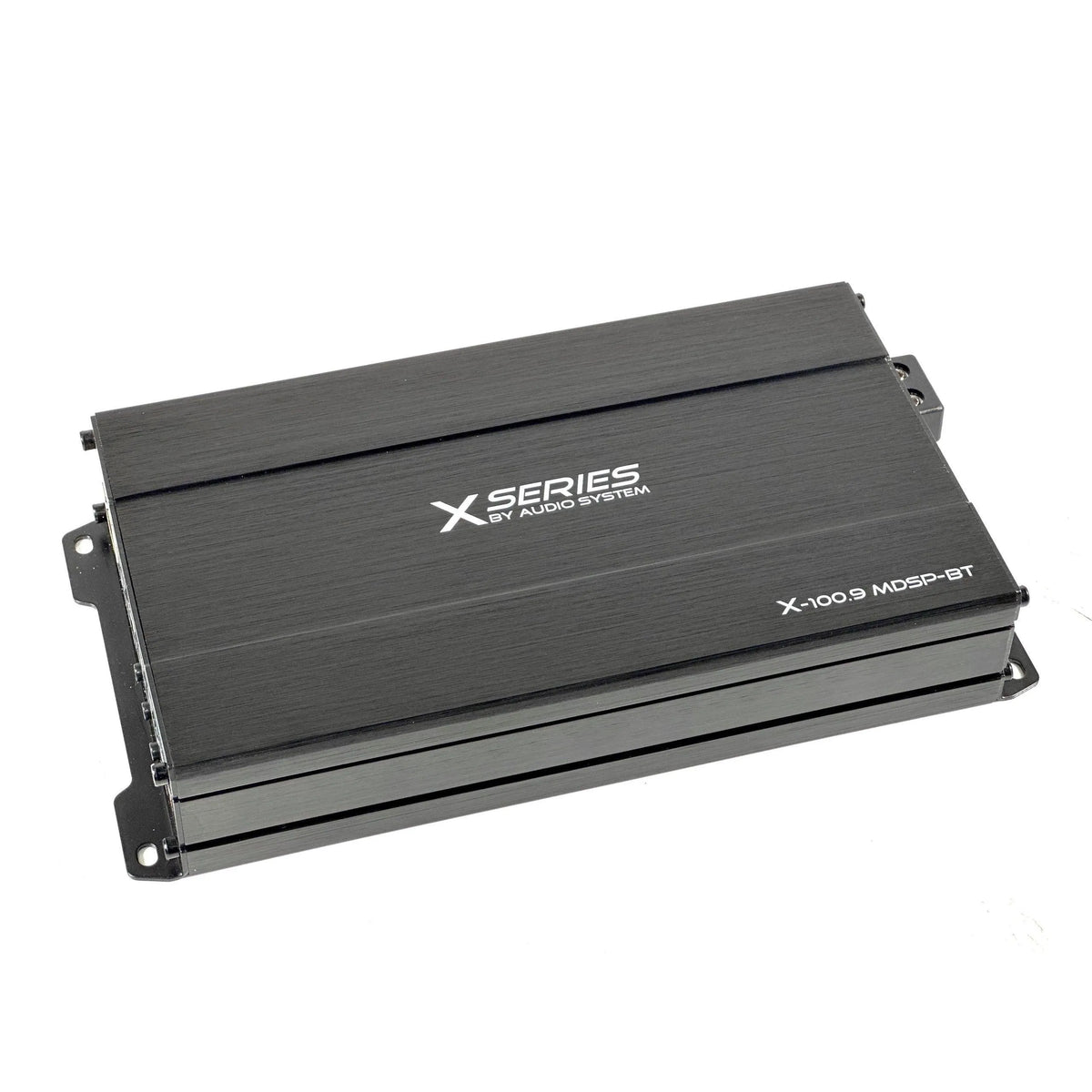

Der Audio System X-100.9 MDSP-BTA ist eine der interessantesten Lösungen, wenn du in einem Fahrzeug ein vollständiges, aktives Mehrwegesystem aufbauen willst, ohne dafür einen separaten DSP und eine separate Endstufe verplanen zu müssen. Das Gerät kombiniert einen 9-Kanal-Verstärker mit einem 13-kanaligen SIGMA-DSP-Prozessor von Analog Devices – alles in einem Gehäuse, das gerade mal 193 mm lang ist. Ich würde so ein Teil überall dort einsetzen, wo der Platz knapp ist, der Anspruch aber hoch bleibt: klassische 3-Wege-Front aktiv, Rear-Fill und ein dedizierter Sub-Kanal, fertig.

Technische Highlights des X-100.9 MDSP-BTA

• 9 Verstärkerkanäle, davon 8 vollwertig und 1 dediziert für den Subwoofer: Die acht Hauptkanäle liefern je 100 W RMS an 4 Ohm bzw. 140 W RMS an 2 Ohm – ausreichend für aktive Mitteltöner und Hochtöner ohne externen Zusatzverstärker. Der neunte Kanal ist mit 30 W RMS an 4 Ohm auf einen kleinen Subwoofer oder eine Bassunterstützung ausgelegt, nicht für hochleistungsfähige SPL-Anwendungen.
• 13-Kanal-DSP mit 96 kHz Abtastrate: Neun DSP-Kanäle steuern die internen Verstärker, vier weitere laufen als eigenständige RCA-Ausgänge mit bis zu 5 V Ausgangspegel – ideal, um einen externen Subwoofer-Verstärker sauber anzubinden. Die 96 kHz Verarbeitungsrate sorgt für ausreichend Rechenreserve, damit Filter und Delay-Korrekturen keine hörbaren Artefakte erzeugen.
• 30 parametrische EQ-Bänder pro Kanal und bis zu 48 dB Flankensteilheit: Das ist kein vereinfachtes Consumer-DSP-Feature, sondern echter SQ-Werkzeug. Mit dieser Filtersteilheit lassen sich aktive Trennungen sauber umsetzen, ohne dass sich die Frequenzbereiche gegenseitig beeinflussen – wichtig bei aktiver 3-Wege-Front.
• Bluetooth-Audio-Streaming und App-Steuerung (Android & iOS): Der DSP wird komplett über eine Smartphone-App eingestellt – kein Laptop, kein proprietäres Interface-Kabel. Firmware-Updates laufen über WLAN. Das reduziert den Setup-Aufwand erheblich, besonders beim Abstimmen direkt im Fahrzeug.

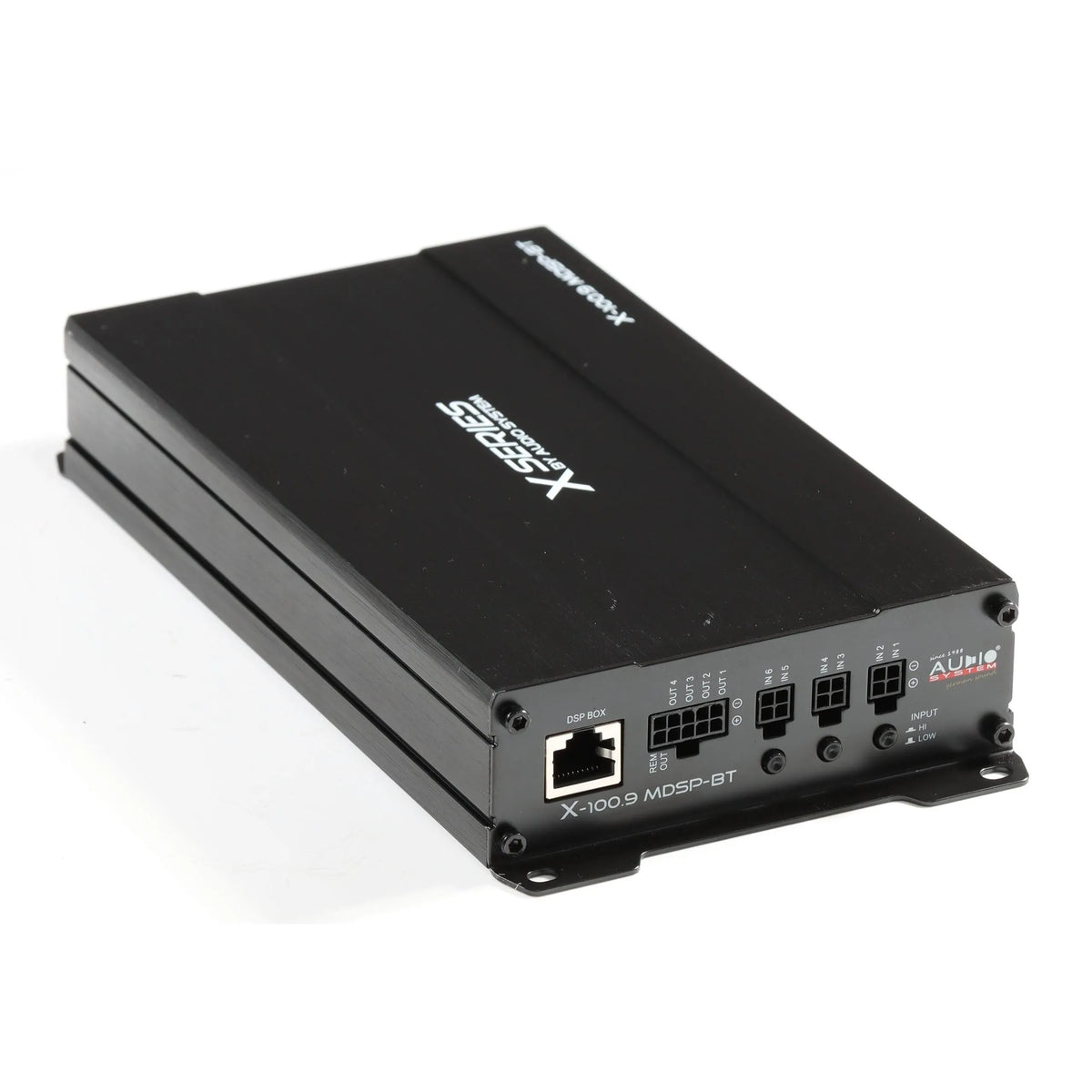

• Flexible Eingangsoptionen für nahezu jede Fahrzeugbasis: Sechs Low-Level-Eingänge (bis 4 V) und sechs Hochpegel-Eingänge (bis 12 V) mit automatischer BTL/SE-Signalerkennung und Auto-Turn-On decken sowohl werksradio-basierende Installationen als auch reine Aftermarket-Quellen ab. Start-Stopp-kompatibel bis 6 V/5 Sekunden.
• Sehr geringer Klirrfaktor und hohe Kanaltrennung: Unter 0,03 % THD an 4 Ohm bei halber Nennleistung und 76 dB Kanaltrennung sind Werte, die man in dieser Geräteklasse nicht selbstverständlich findet – und die im SQ-Kontext direkt hörbar sind.

Technische Daten des X-100.9 MDSP-BTA im Überblick

• Kanäle Verstärker: 9 (8 × Vollbereich + 1 × Sub)
• Leistung (8 Kanäle): 100 W RMS an 4 Ohm / 140 W RMS an 2 Ohm
• Leistung (9. Kanal): 30 W RMS an 4 Ohm
• DSP-Kanäle gesamt: 13 (9 intern, 4 externe RCA-Ausgänge)
• DSP-Abtastrate: 96 kHz
• Parametrische EQs: 30 pro Kanal
• Flankensteilheit: bis zu 48 dB/Oktave
• Presets: 8
• Low-Level-Eingänge: 6 × RCA (0,5–4 V)
• High-Level-Eingänge: 6 × Molex (bis 12 V)
• RCA-Ausgänge (extern): 4 × 5 V
• Signal-Rausch-Abstand (Endstufe): > 96 dB
• Signal-Rausch-Abstand (DSP ADC/DAC): 107 / 112 dB
• Klirrfaktor: < 0,030 % (4 Ohm, halbe Nennleistung)
• Kanaltrennung: 76 dB
• Frequenzbereich: 10 Hz–24 kHz (±1 dB)
• Betriebsspannung: 10–16 V
• Start-Stopp-Kompatibilität: bis 6 V / 5 Sekunden
• Sicherungen: 2 × 25 A
• Abmessungen (B × H × L): 113 × 38 × 193 mm
• Betriebstemperatur: −40 °C bis +85 °C

Einsatzbereich & Kompatibilität mit dem X-100.9 MDSP-BTA

Das X-100.9 MDSP-BTA ist klar auf SQ-orientierte Installationen ausgerichtet – weniger auf maximalen Pegel, mehr auf präzises, aktives Klangbild. Typische Einsatzszenarien: aktive 3-Wege-Front (Hochtöner, Mitteltöner, Tieftöner je ein eigener Kanal) plus Rear-Fill und ein externer Sub-Verstärker, angebunden über die vier DSP-RCA-Ausgänge. Damit lässt sich ein vollständiges Fahrzeugbeschallungssystem ohne weitere Endstufe für die Hauptkanäle aufbauen.

Die Hochpegel-Eingänge mit automatischer Signalerkennung machen das Gerät auch für Fahrzeuge mit werksseitig integriertem Audiosystem interessant – also überall dort, wo ein separates Werksradio nicht ohne weiteres gegen ein Aftermarket-Gerät getauscht werden kann. Sinnvolle Ergänzungen im Gesamtsystem: ein separater Monoblock für den Subwoofer (z. B. aus dem Four Connect oder DD Audio Portfolio), Lautsprecher mit klar dokumentierten Weichenparametern, und – falls noch nicht vorhanden – gezielte Türdämmung, damit die DSP-Arbeit nicht durch Körperschall konterkariert wird.

Worauf du beim Einbau des X-100.9 MDSP-BTA achten solltest

• Stromversorgung dimensionieren: Zwei Sicherungen à 25 A bedeuten theoretisch bis zu 50 A Gesamtabsicherung. Die Zuleitung sollte entsprechend mit mindestens 25 mm² ausgeführt werden – kein Kompromiss, sonst riskierst du Spannungseinbrüche unter Last, die sich direkt im Klangbild bemerkbar machen.
• Einbauort und Belüftung: Das Gerät ist kompakt, aber 9 aktive Kanäle erzeugen Wärme. Unter dem Sitz ist ein typischer Einbauort – achte darauf, dass Luftzirkulation möglich ist und das Gerät nicht direkt auf dem Teppich liegt. Gerade bei längeren Fahrten oder hohen Umgebungstemperaturen im Sommer relevant.
• Hochpegel-Eingang richtig abgleichen: Die automatische BTL/SE-Signalerkennung funktioniert in der Praxis zuverlässig, aber nimm dir Zeit beim Eingangs-Pegel-Abgleich. Zu viel Eingangspegel führt zu internem Clipping noch vor dem DSP – das sieht auf dem Pegel-Meter unauffällig aus, klingt aber nicht gut.
• App-Setup erst vollständig abschließen, bevor du Pegel erhöhst: Der DSP ist ab Werk ohne sinnvolle Filterwerte – alle Kanäle laufen zunächst breitbandig. Wer das vergisst und direkt aufdreht, schickt Tiefbass auf Hochtöner. Erst Filter setzen, dann Pegel anpassen.

Das Audio System X-100.9 MDSP-BTA ist ein durchdachtes All-in-One-Gerät für alle, die ein aktives System aufbauen wollen, ohne den Kofferraum mit separaten DSP- und Verstärker-Einheiten zu füllen. Wer reine SPL-Leistung sucht, ist hier falsch – wer kompakt, sauber und flexibel klingen will, bekommt mit diesem Gerät eine sehr solide Grundlage.
