Audio System X-100.4 MD

Audio System X-100.4 MD – kompakter 4-Kanal-Verstärker für den platzsparenden Einbau

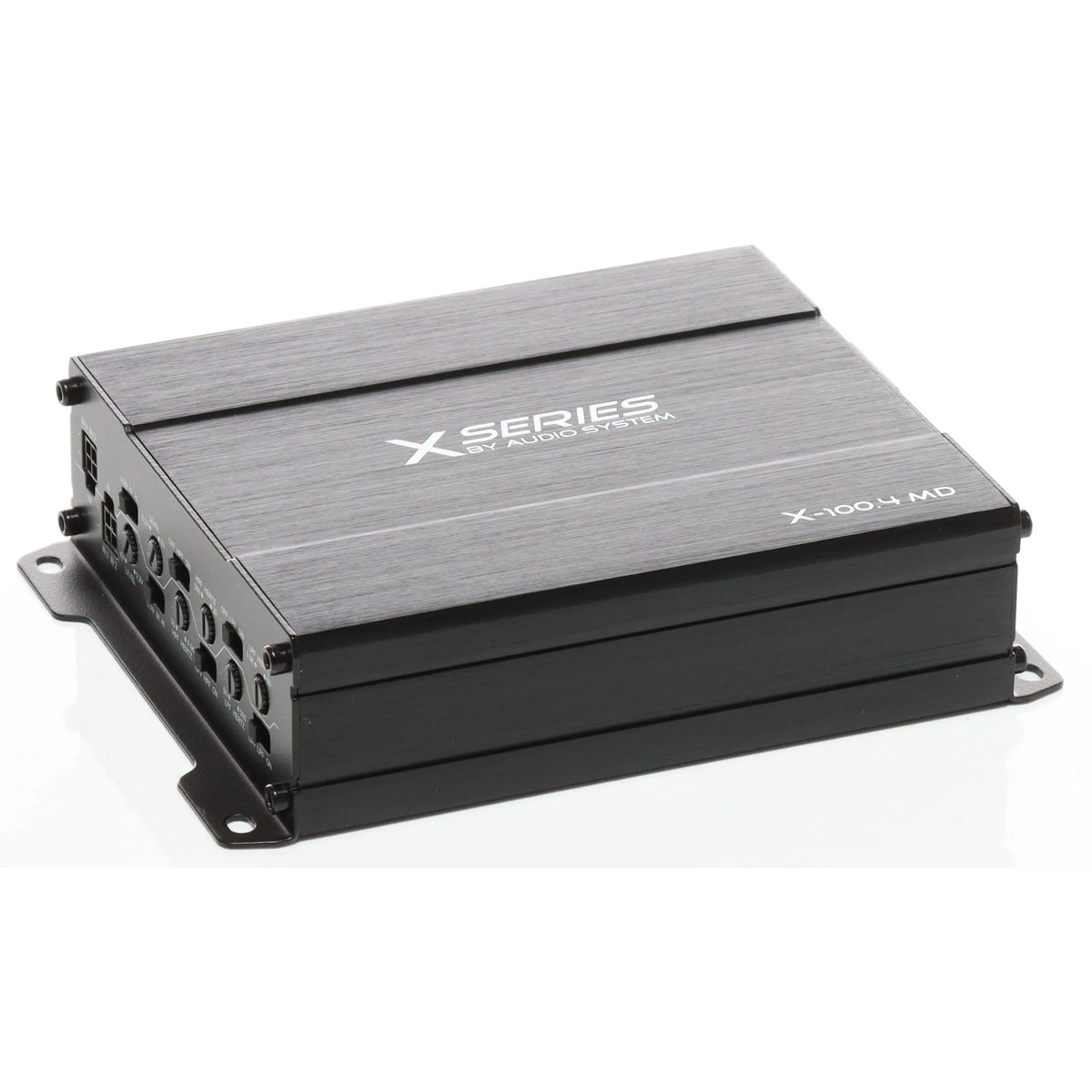

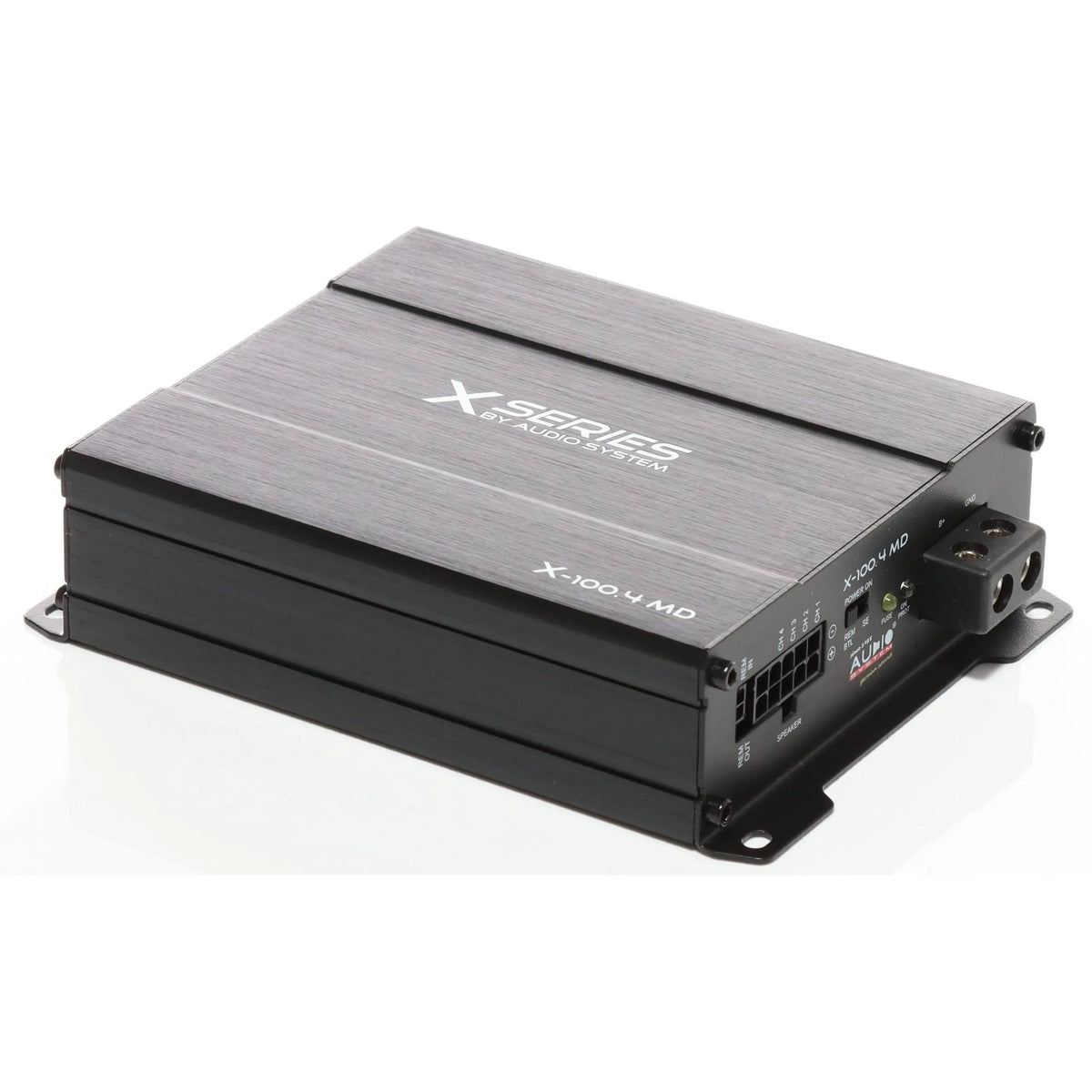

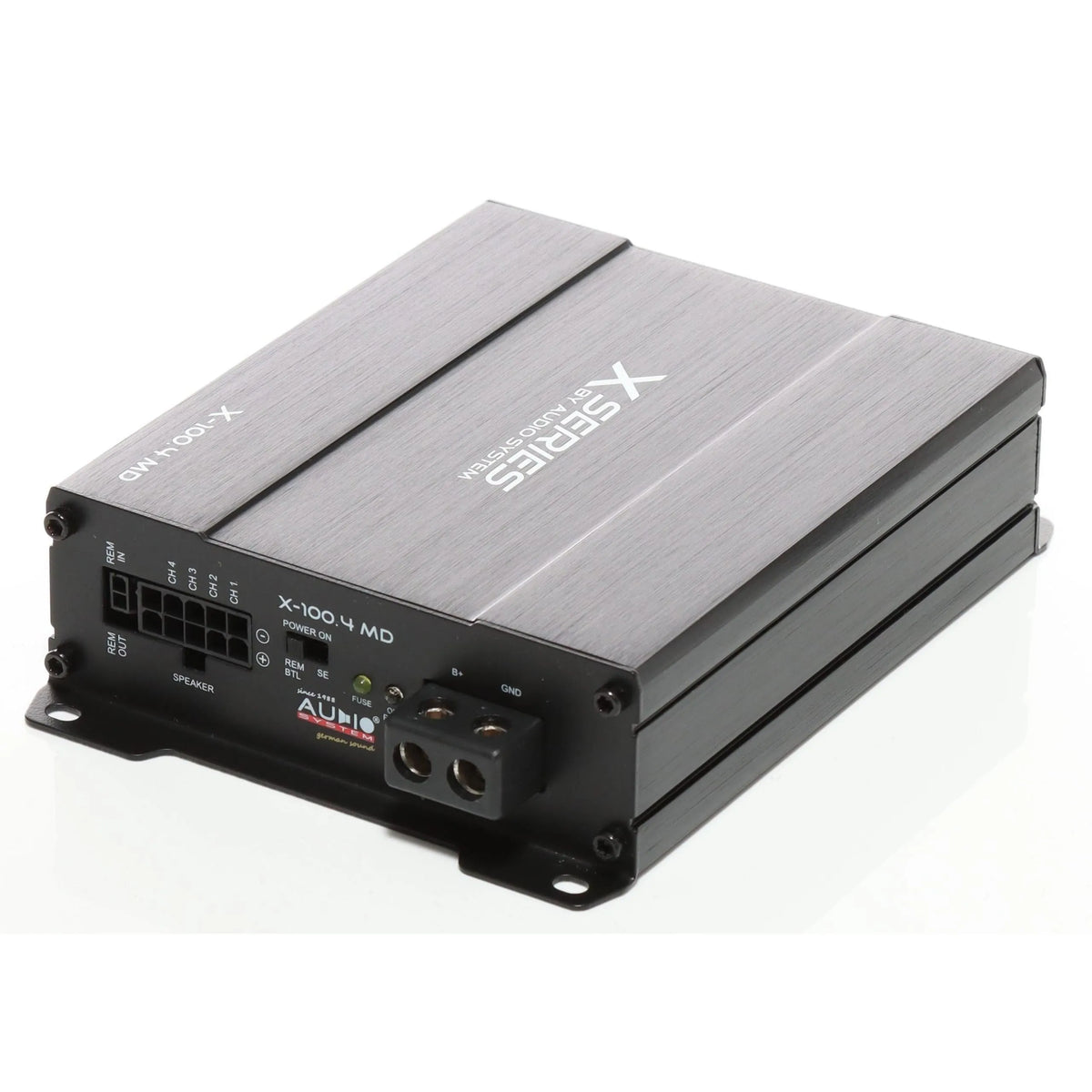

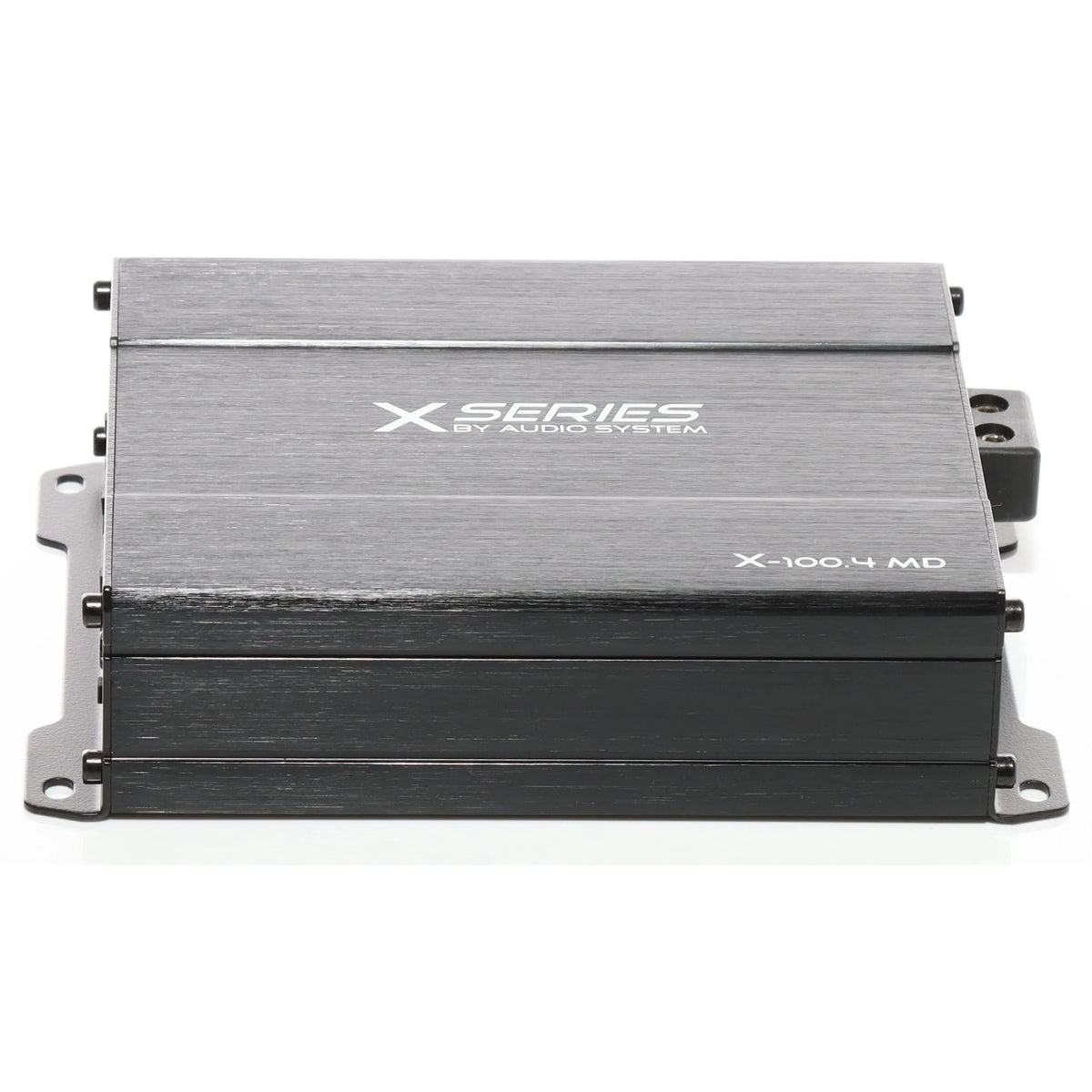

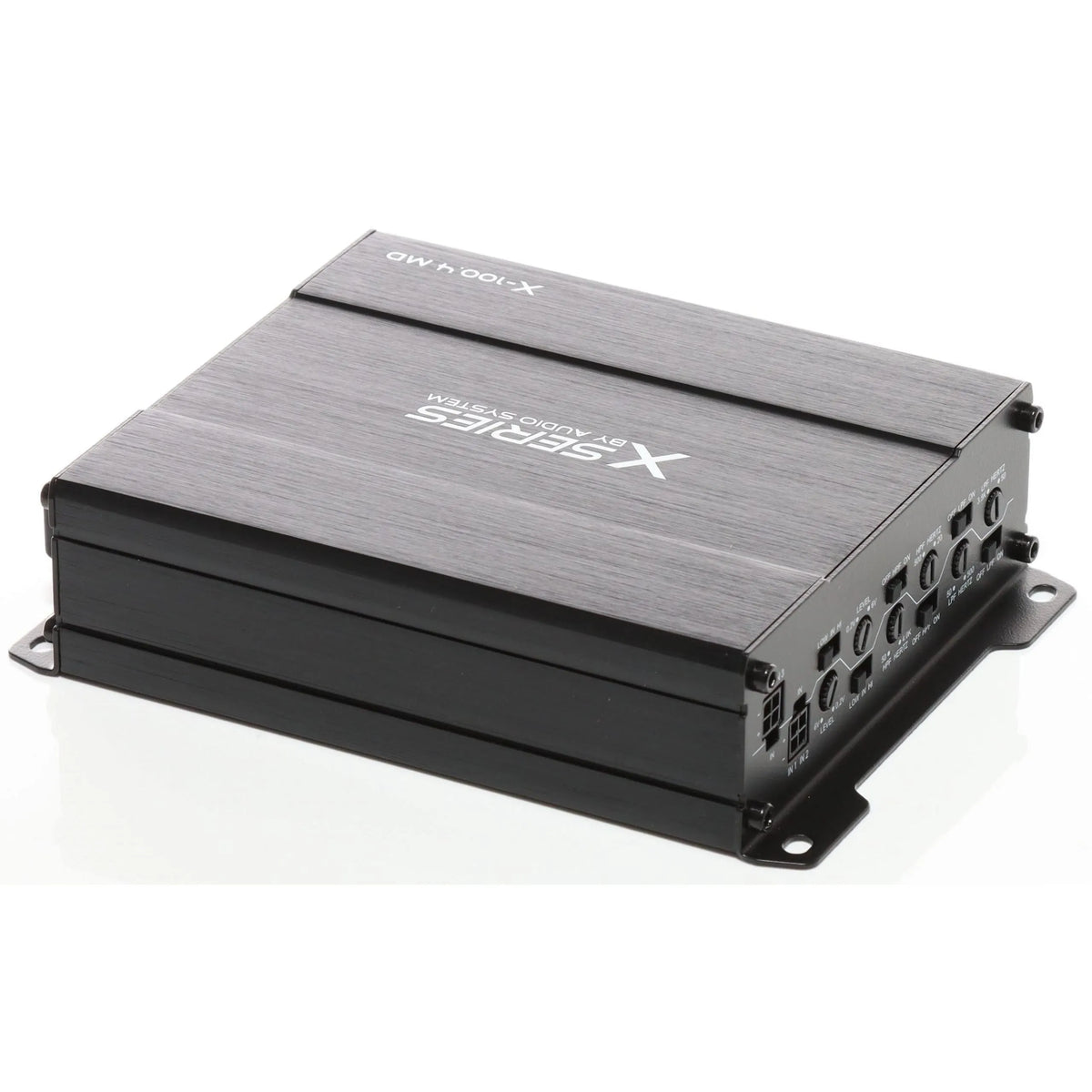

Der Audio System X-100.4 MD ist ein digitaler 4-Kanal-Verstärker aus der X-ION-MICRO-Serie – und der Name ist Programm: 113 × 38 × 130 mm, also kleiner als so manches Portemonnaie, aber mit einem Leistungsumfang, der für einen vollaktiven Frontaufbau oder eine saubere 3-Wege-Passivanlage absolut ausreicht. Wer Platz im Fahrzeug knapp ist – sei es unter einem Sitz, im Kofferraum-Seitenverkleidung oder hinter einer Rückbank – bekommt hier einen ernstzunehmenden Verstärker ohne Kompromisse beim Filterwerk. SQ-Orientierung ist klar erkennbar, SPL ist hier nicht das Ziel.

Technische Highlights des X-100.4 MD

• Digitale Class-D-Endstufe mit bis zu 86 % Wirkungsgrad: Die SMD-basierte D-Klasse-Schaltung macht den geringen Formfaktor erst möglich – weniger Abwärme, weniger Platzbedarf, und trotzdem genug Headroom für 4 × 100 W RMS an 4 Ohm bzw. 4 × 150 W RMS an 2 Ohm.

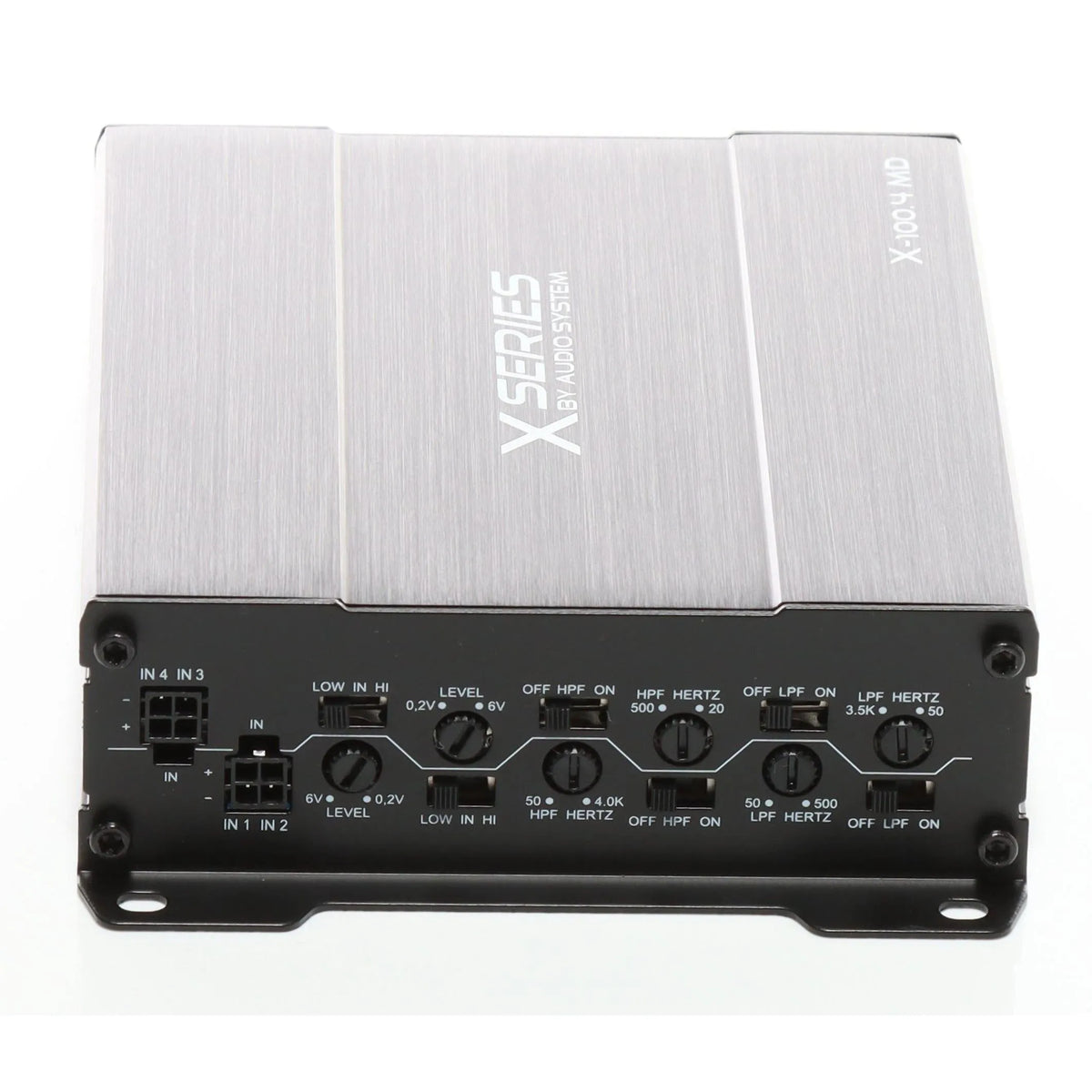

• Vollständiges Filterwerk inklusive Vollaktivmodus: Hochpass, Tiefpass und Bandpass sind alle variabel einstellbar (50–4000 Hz), dazu kommt eine schaltbare Subsonic-Weiche. Das erlaubt vollaktive Setups ohne externen DSP – ein echter Pluspunkt für kompakte Installationen.
• PUMPER Limiter: Audio System baut hier einen internen Limiter ein, der Bassreflex-typische Pumping-Effekte aktiv unterdrückt. Relevant, wenn der Verstärker z. B. einen Subwoofer in einem Bassreflex-Gehäuse antreibt – der Limiter greift bevor das Chassis mechanisch überlastet wird.

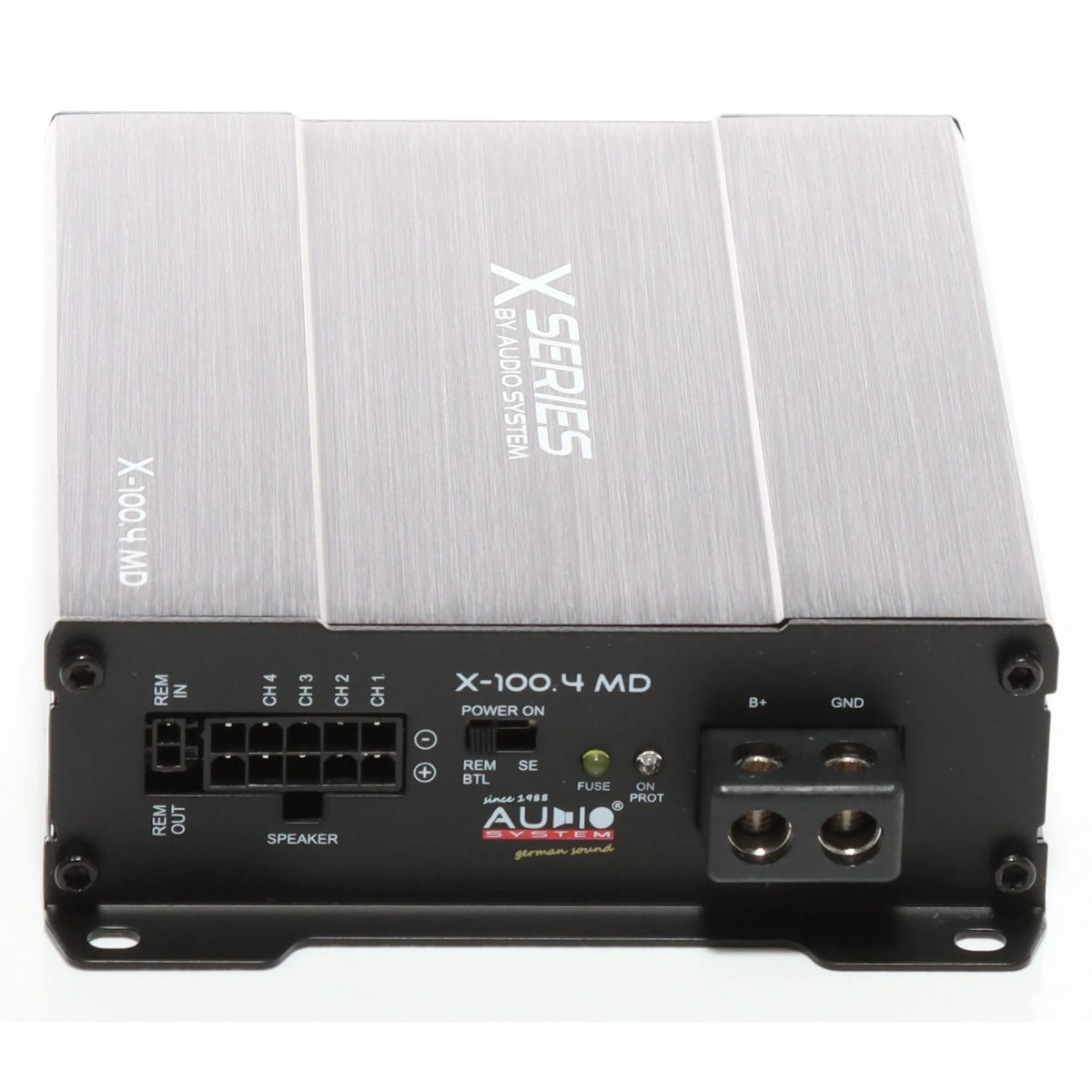

• Hochpegeleingang mit Auto-Remote: Der Verstärker erkennt selbstständig ein eingehendes Signal und schaltet ein. Praktisch bei Fahrzeugen, bei denen kein klassisches Remote-Kabel greifbar ist – typisch bei OEM-Integration ohne Lenkrad-Remote.
• Klirrfaktor unter 0,06 % bei halber Nennleistung: Das ist ein messbarer Beleg für saubere Signalverarbeitung im Alltag – nicht nur auf dem Datenblatt interessant, sondern ein klarer Hinweis auf SQ-Tauglichkeit.
• Eingangsempfindlichkeit 200 mV bis 6 V: Die breite Spanne macht den X-100.4 MD kompatibel mit Quellgeräten von schwachen OEM-Headunits bis hin zu DSP-Ausgängen mit hohem Ausgangspegel – kein aufwändiges Pegel-Matching nötig.

Technische Daten im Überblick – X-100.4 MD

• Kanäle: 4
• RMS-Leistung (4 Ohm): 4 × 100 W
• RMS-Leistung (2 Ohm): 4 × 150 W
• Betriebsspannung: 10–16 V
• Frequenzbereich: 10 Hz–40 kHz (±1 dB)
• Tiefpass: 50–4000 Hz (variabel)
• Hochpass / Subsonic: 50–4000 Hz (variabel, schaltbar)
• Klirrfaktor (THD, 4 Ohm, ½ Nennleistung): < 0,06 %
• Signal-Rausch-Abstand: > 87 dB
• Kanaltrennung: 75 dB
• Eingangsempfindlichkeit: 200 mV–6 V
• Sicherungen: 2 × 25 A
• Abmessungen (L × H × B): 113 × 38 × 130 mm
• Wirkungsgrad: bis zu 86 %

Einsatzbereich & Kompatibilität – X-100.4 MD

Der X-100.4 MD ist prädestiniert für platzkritische Installationen: unter dem Fahrersitz, im Handschuhfach oder als Teil einer cleanen Kofferraum-Installation ohne sichtbare Komponenten. Das Filterwerk macht ihn besonders interessant für vollaktive 2-Wege-Frontsysteme, bei denen Hoch- und Mitteltöner getrennt angesteuert werden. Alternativ funktioniert er als Kombi-Lösung: zwei Kanäle für die Frontlautsprecher, zwei Kanäle gebrückt für einen kleinen Subwoofer – bei 2 Ohm Last liefert er dabei ausreichend Reserven für kompakte 20- bis 25-cm-Chassis.

Für die OEM-Integration in Fahrzeuge ohne freien Remote-Ausgang ist der Hochpegeleingang mit Auto-Sensing ein echtes Komfort-Merkmal. Wer einen DSP wie den Helix DSP Mini oder vergleichbare Geräte im Setup hat, profitiert von der breiten Eingangsempfindlichkeit – der Pegel des DSP-Ausgangs lässt sich problemlos anpassen. Als Stromversorgung sind 25-mm²-Kabel für die Hauptleitung empfehlenswert, um die 2 × 25-A-Sicherungen sauber abzusichern.

Worauf du beim Einbau des X-100.4 MD achten solltest

• Belüftung trotz Kleinformat sicherstellen: Auch effiziente D-Klasse-Endstufen erzeugen Wärme – gerade bei Dauerbetrieb und 2-Ohm-Last. Mindestens 2–3 cm Luftabstand rundherum einplanen; unter einem Sitz auf ausreichend Luftzirkulation achten.
• Stromkabel-Querschnitt nicht unterschätzen: Zwei Sicherungen à 25 A bedeuten in der Spitze 50 A Gesamtabsicherung. Für die Hauptstromleitung mindestens 10 mm² verwenden, besser 16 mm² – gerade bei längeren Kabelwegen.
• PUMPER Limiter richtig einsetzen: Der integrierte Limiter ist kein Ersatz für sauberes Gain-Setting. Erst den Pegel korrekt einpegeln, dann den Limiter als Schutzfunktion aktiv lassen – nicht als Krücke für übersteuerte Eingangssignale nutzen.
• Subsonic-Filter bei Bassreflex-Setups aktivieren: Wenn der X-100.4 MD einen Subwoofer in einem Bassreflexgehäuse versorgt, unbedingt die Subsonic-Weiche einschalten. Sie verhindert, dass Frequenzen unterhalb der Portabstimmung das Chassis in unkontrollierte Auslenkung treiben.

Der Audio System X-100.4 MD ist eine durchdachte Wahl für alle, die eine vollwertige Endstufe mit ordentlichem Filterwerk in einem Gehäuse brauchen, das kaum größer ist als ein dickes Taschenbuch. Wer primär maximale Wattleistung oder SPL-Ambitionen hat, sollte woanders schauen – wer aber einen sauber klingenden, flexibel einsetzbaren 4-Kanal für eine SQ-orientierte Anlage sucht, liegt hier richtig.
