Audio System R100 EVO3

Audio System R100 EVO3 – kompaktes 2-Wege-System für anspruchsvolle Einbauten

Das Audio System R100 EVO3 ist ein 10-cm-Compo-System aus der RADION-Serie, das dort punktet, wo Platz Mangelware ist – aber Klangqualität keine Kompromisse verträgt. Die 3-Ohm-Auslegung macht es für viele Verstärker zu einer dankbaren Last, und die mitgelieferten passiven Frequenzweichen mit konfigurierbaren Jumpern geben dir im Einbau echte Flexibilität, ohne dass du einen DSP zwingend brauchst. Ich würde dieses System überall da einsetzen, wo ein 13er oder 16er schlicht nicht reinpasst – etwa in Türen mit engen Verhältnissen oder als Bühnensystem in kompakten Fahrzeugen.

Technische Highlights des R100 EVO3

• 3-Ohm-Impedanz: Kein Ausreißer, sondern eine bewusste Konstruktionsentscheidung. Gegenüber klassischen 4-Ohm-Treibern zieht der Verstärker etwas mehr Strom, gibt dafür aber auch etwas mehr Leistung ab – das kommt dem System bei begrenzten Einbauverhältnissen zugute.

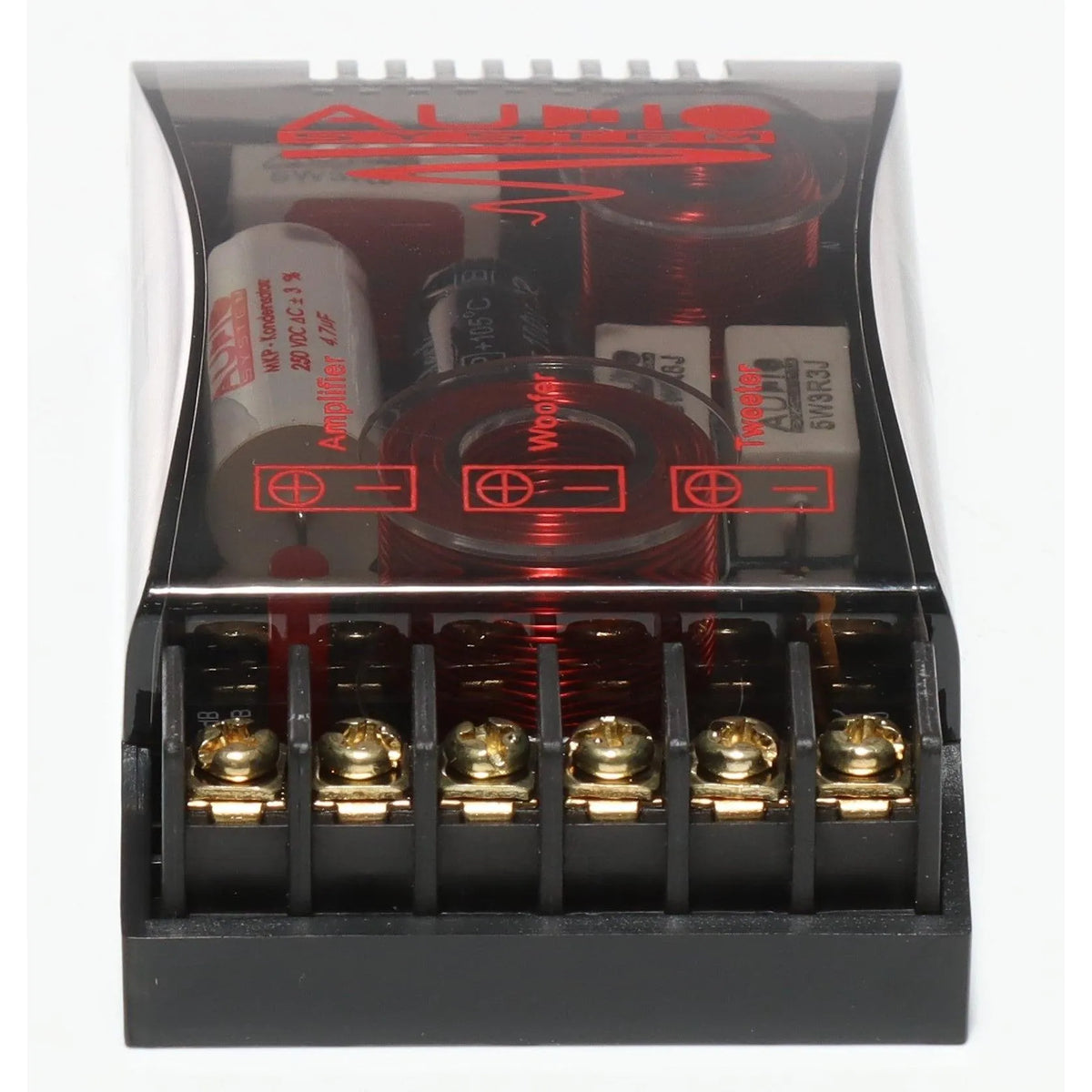

• Jumper-konfigurierbare Weichen (FWK TW EVO3 & FWK MW EVO3): Der Hochtöner lässt sich per Jumper in drei Stufen anpassen (0 / −3 / −6 dB), der Tiefmitteltöner wahlweise mit 6 oder 12 dB/Oktave trennen. Das ermöglicht eine fahrzeugspezifische Abstimmung direkt an der Weiche – ohne zusätzliche Elektronik.
• 50 mm Einbautiefe: Für ein 10-cm-System ein sehr überschaubarer Wert. Selbst in dünneren Türverkleidungen oder Armaturenbrettern geht das auf, wo tiefer bauende Systeme schlicht scheitern würden.
• 91 mm Einbauöffnung: Wer einen alten 10er austauscht, wird feststellen, dass viele Serienpositionen genau in diesem Bereich liegen – das erleichtert den Austausch erheblich, oft ohne Nacharbeit.
• 110 W RMS / 80 W Nennleistung pro Kanal: Hier kurz zur Einordnung: Die 110-W-Angabe ist der Spitzenwert, 80 W sind der dauerhaft sinnvolle Betriebsbereich (RMS). Plan den Verstärker entsprechend – zu knapp dimensioniert klingt es früh komprimiert, zu viel Leistung ohne Pegelkontrolle schadet dem Hochtöner.

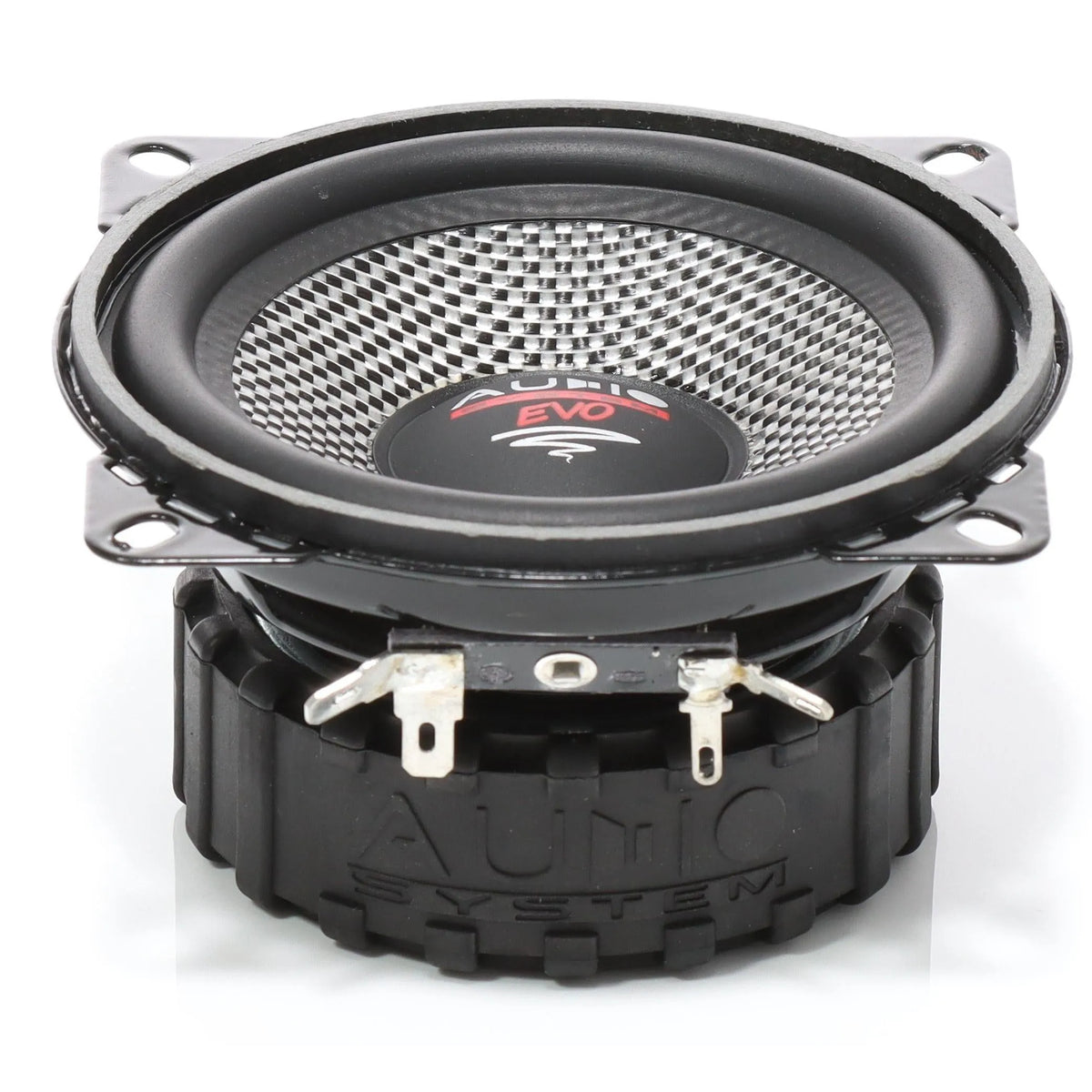

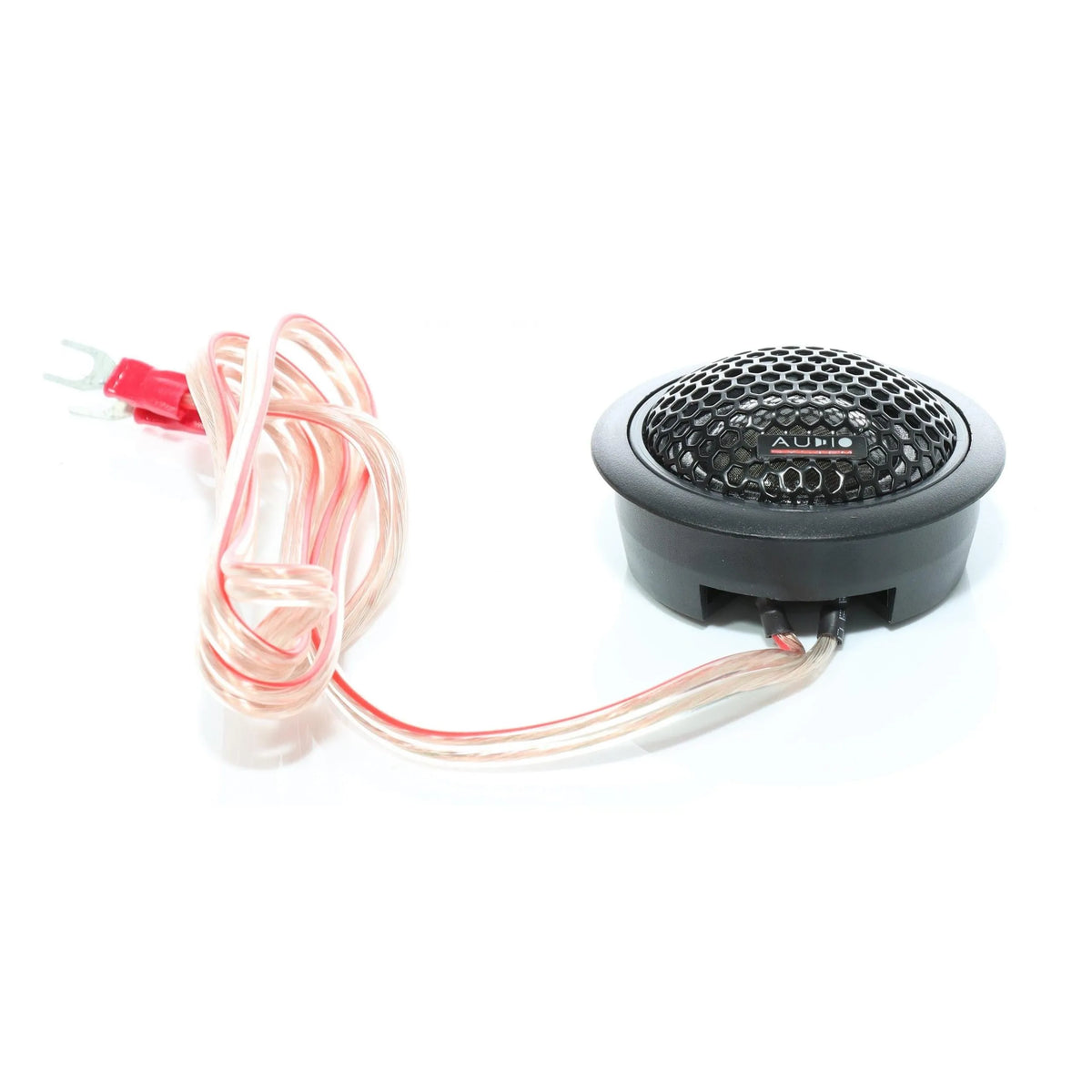

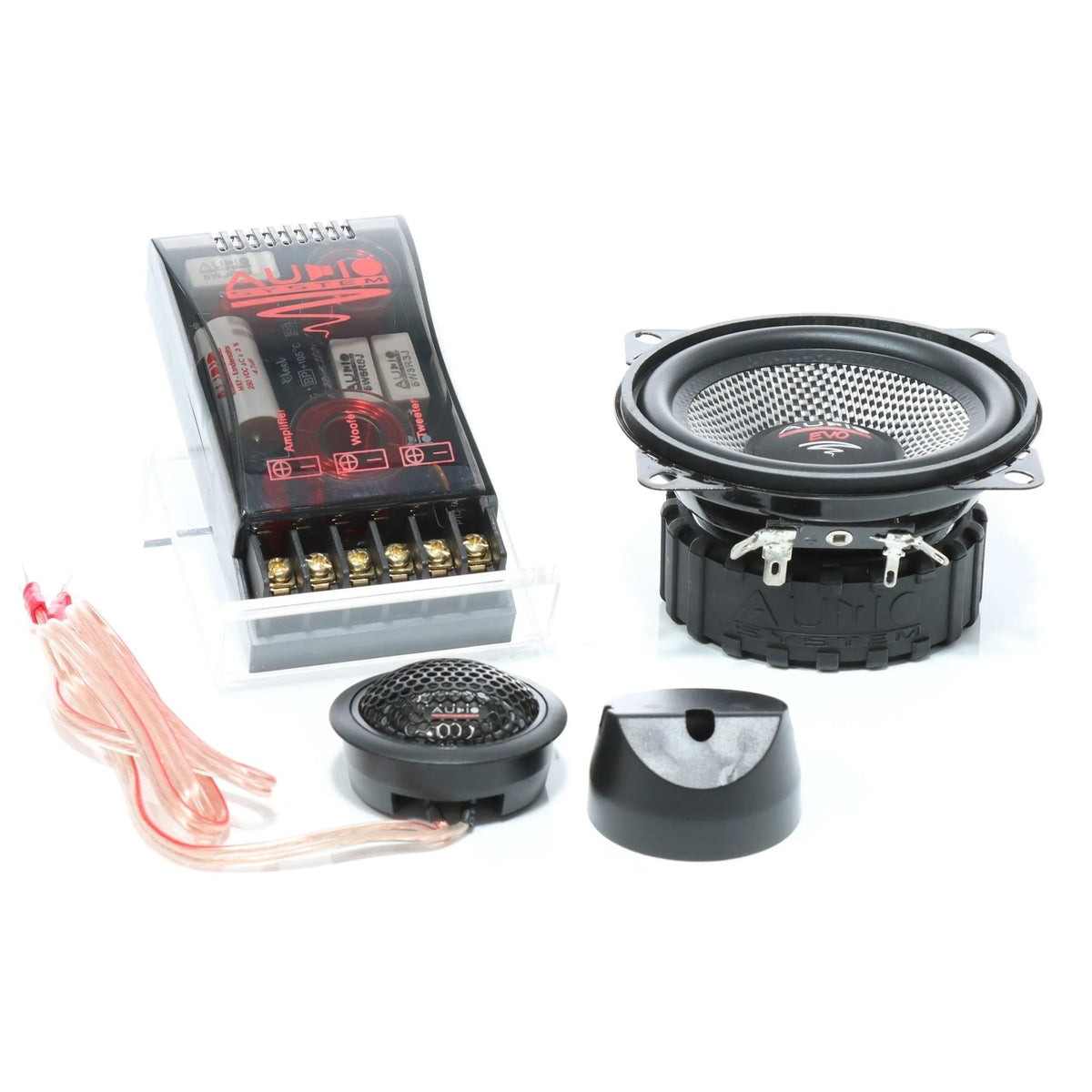

• Komplett-Set ohne Eigenleistung beim Sourcing: Im Lieferumfang sind Tief-Mitteltöner (HS24 EVO3), Hochtöner und beide Frequenzweichen enthalten – du kaufst ein fertig abgestimmtes System, kein Zusammenstück-Projekt.

Technische Daten des R100 EVO3 im Überblick

• Serie: RADION EVO3
• System-Typ: 2-Wege Compo-System
• Nenngröße: 10 cm (4 Zoll)
• Impedanz: 3 Ohm
• Leistung (Peak): 2 × 110 W
• Leistung (RMS): 2 × 80 W
• Einbautiefe: 50 mm
• Einbauöffnung: 91 mm
• Hochtöner-Pegelanpassung: 0 / −3 / −6 dB (Jumper)
• Tiefmitteltöner-Flankensteilheit: 6 oder 12 dB/Oktave (Jumper)
• Lieferumfang: 2× HS24 EVO3 Tiefmitteltöner, 2× FWK TW EVO3 Weiche, 2× FWK MW EVO3 Weiche

Einsatzbereich & Kompatibilität des R100 EVO3

Das R100 EVO3 ist klar auf Sound Quality ausgelegt – es ist kein SPL-Werkzeug, sondern ein präzises Frontbühnen-System für Fahrzeuge mit wenig Einbauplatz. Besonders sinnvoll ist es in Fahrzeugen, deren Türen für 13er oder 16er zu schmal oder zu flach sind: z. B. viele Kleinstwagen, ältere Kompaktklasse-Modelle oder als Mitteltöner in einer aktiven 3-Wege-Front. In Kombination mit einem DSP – etwa von Helix oder einem vergleichbaren Gerät mit Laufzeitkorrektur und EQ – hebt das System sein volles Potenzial, weil du dann die Jumperkonfiguration an der Weiche als Grobabstimmung nutzen und den Rest digital erledigen kannst. Wer ohne DSP arbeitet, profitiert genau dann von den Jumper-Optionen: die Anpassung an die Fahrzeugakustik gelingt trotzdem praxistauglich. Zur Verbesserung des Einbauergebnisses empfiehlt sich außerdem eine ordentliche Türdämmung – die Mühe lohnt bei einem System dieser Klasse auf jeden Fall.

Worauf du beim Einbau des R100 EVO3 achten solltest

• Polarität prüfen: Gerade bei Compo-Systemen, wo Tief-Mitteltöner und Hochtöner räumlich getrennt montiert werden, führt ein verphastes Chassis zu einem ausgedünnten Klangbild im Übernahmebereich. Vor dem finalen Einbau kurz mit einer Batterie prüfen.
• Verstärker-Matching: 3 Ohm sind kein Problem für die meisten externen Verstärker, können aber für manche OEM-Endstufen ungünstig sein. Im Zweifel nachmessen oder beim Hersteller anfragen, ob der Amp an 3 Ohm stabil läuft.
• Feuchtigkeit: 10-cm-Systeme landen oft in Türpositionen nahe der Scheibenunterkante – besonders anfällig für Kondenswasser. Gummi-Kabeldurchführungen und eine saubere Abdichtung des Türblechs sind hier kein Luxus, sondern Pflicht.
• Befestigung: Plan und stabil montieren – ein locker sitzender Treiber in einer dünnen Kunststoffaufnahme kostet sofort hörbar Wirkungsgrad und fügt Verzerrungen durch Mikrovibrationen hinzu. Im Zweifel eine Adapterring verwenden.

Das Audio System R100 EVO3 ist eine durchdachte Wahl für alle, die auf kleinem Raum klanglich nicht zurückstecken wollen. Die konfigurierbaren Weichen machen es auch ohne DSP praxistauglich, und die 3-Ohm-Auslegung passt gut zu modernen Verstärkern. Wer ein SPL-Setup plant oder auf tiefe Mitten mit viel Hub setzt, schaut woanders – für SQ-orientierte Frontbühnen in beengten Einbausituationen aber eine klare Empfehlung.
