Audio System M-500.4 MD

Audio System M-500.4 MD – Vier Kanäle, Miniformat, kein Kompromiss

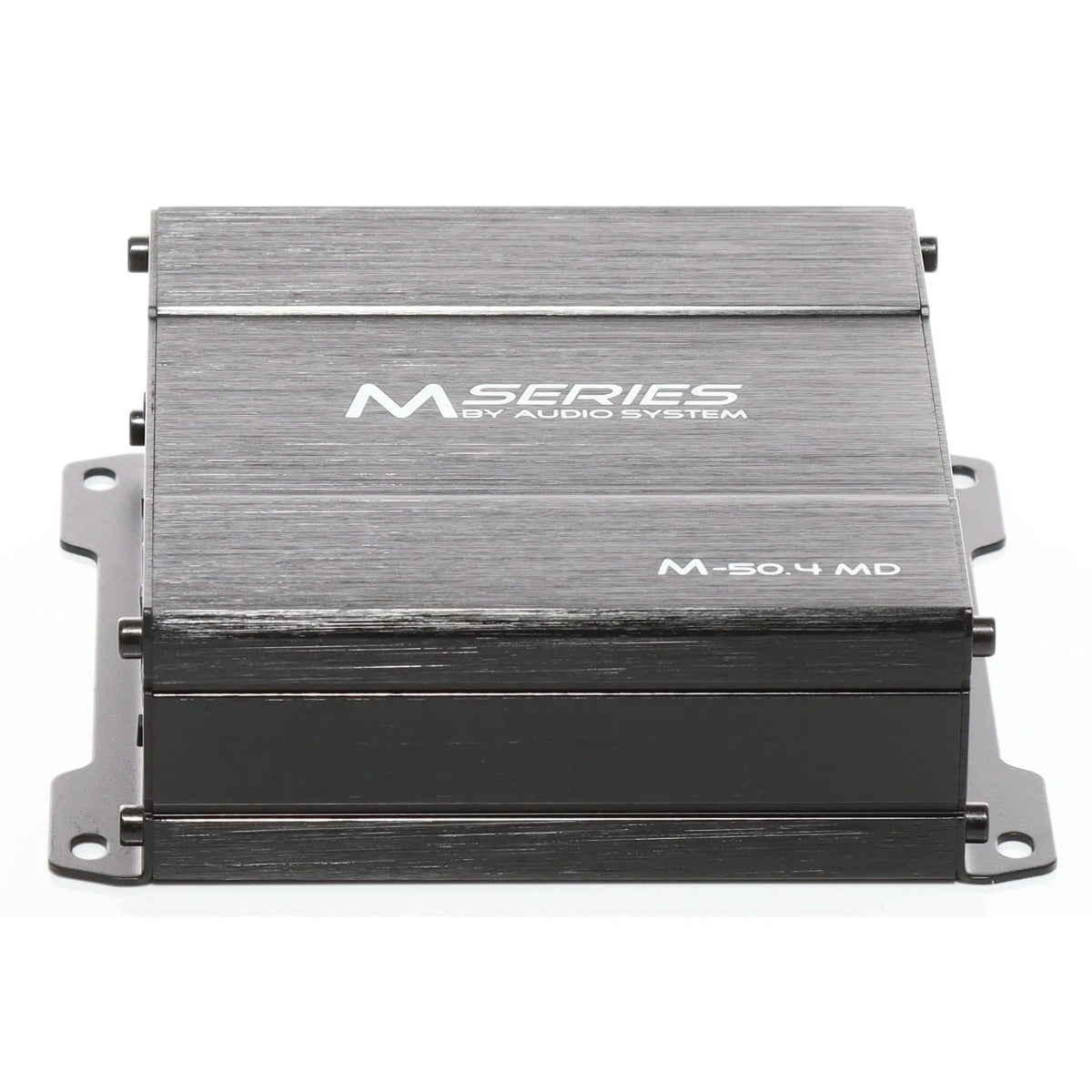

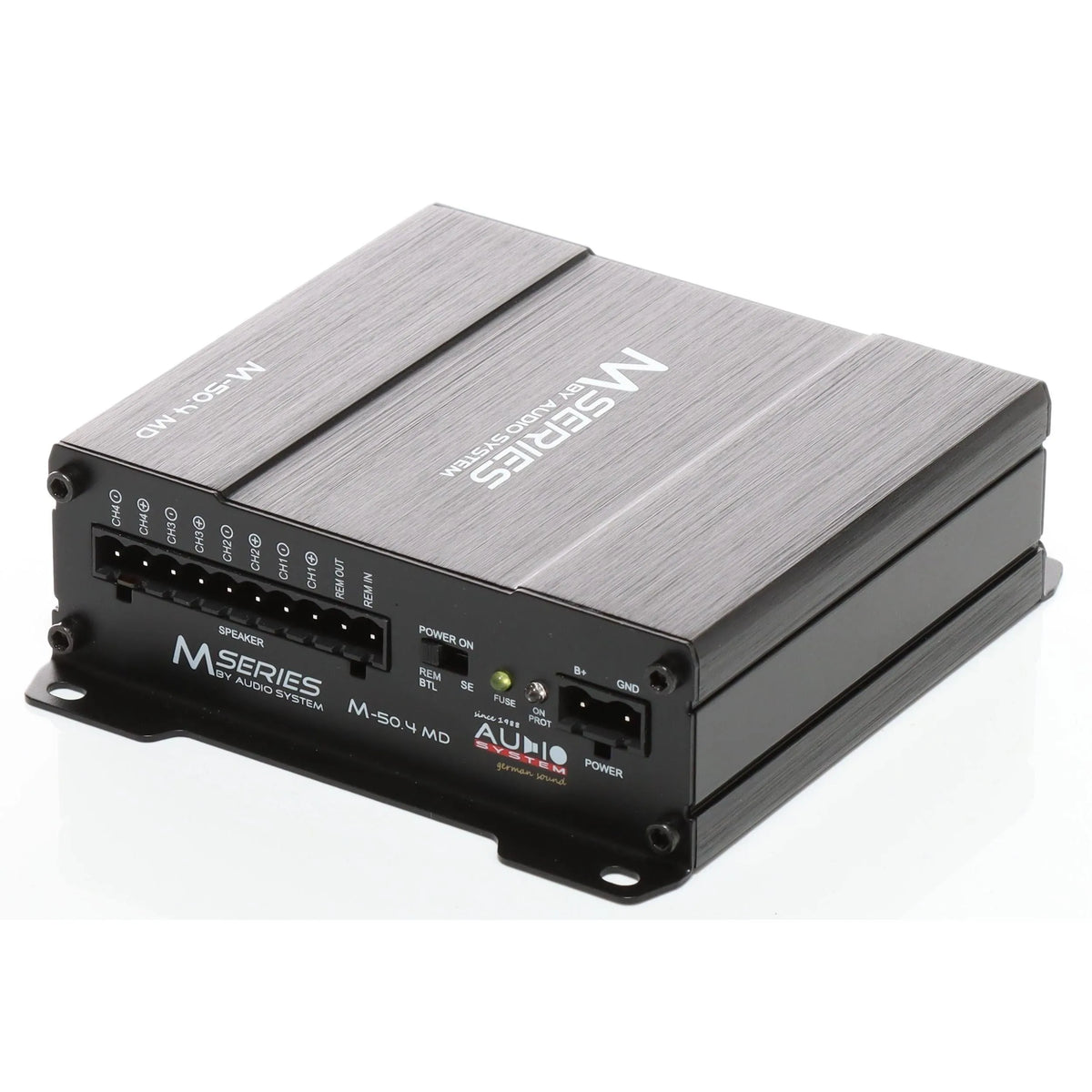

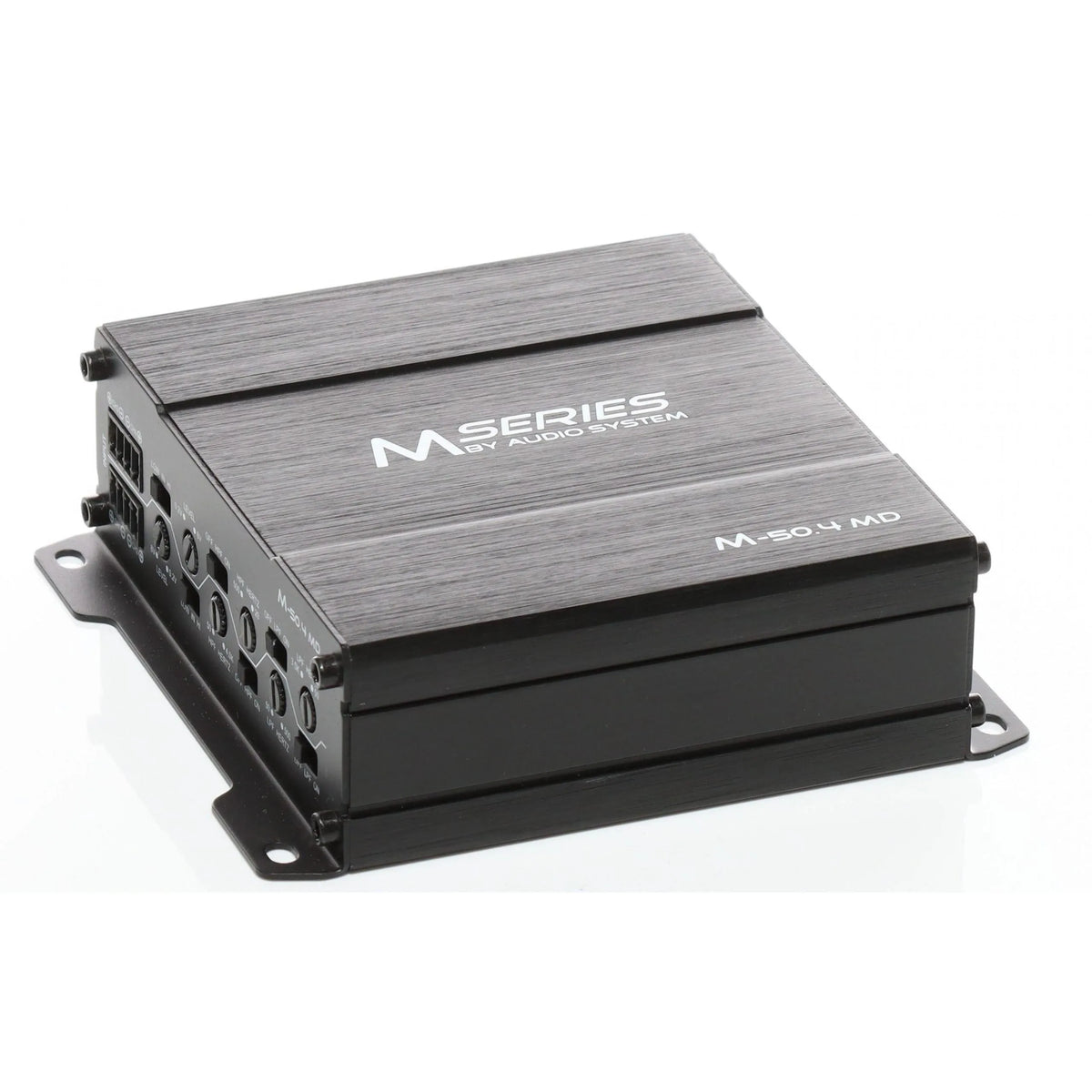

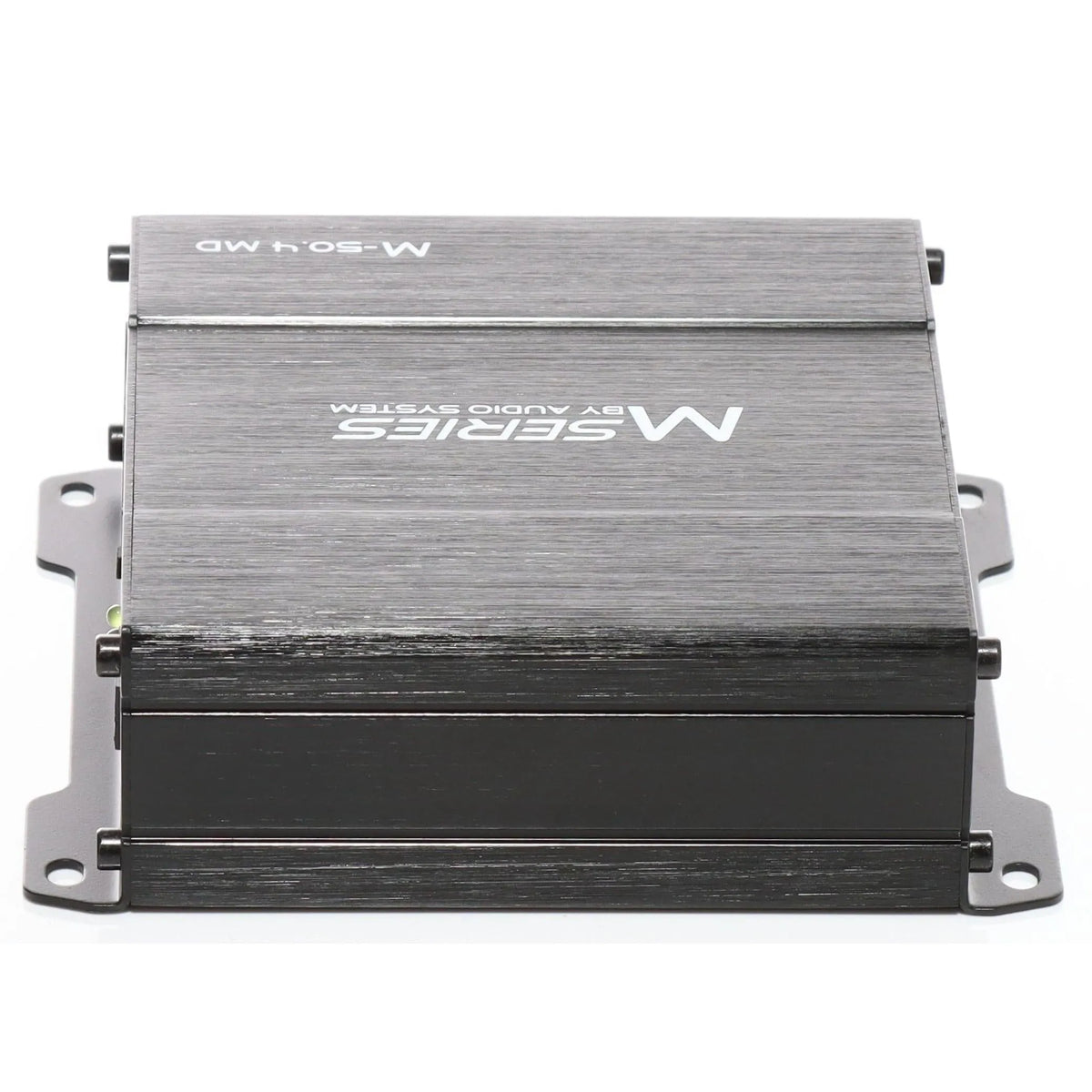

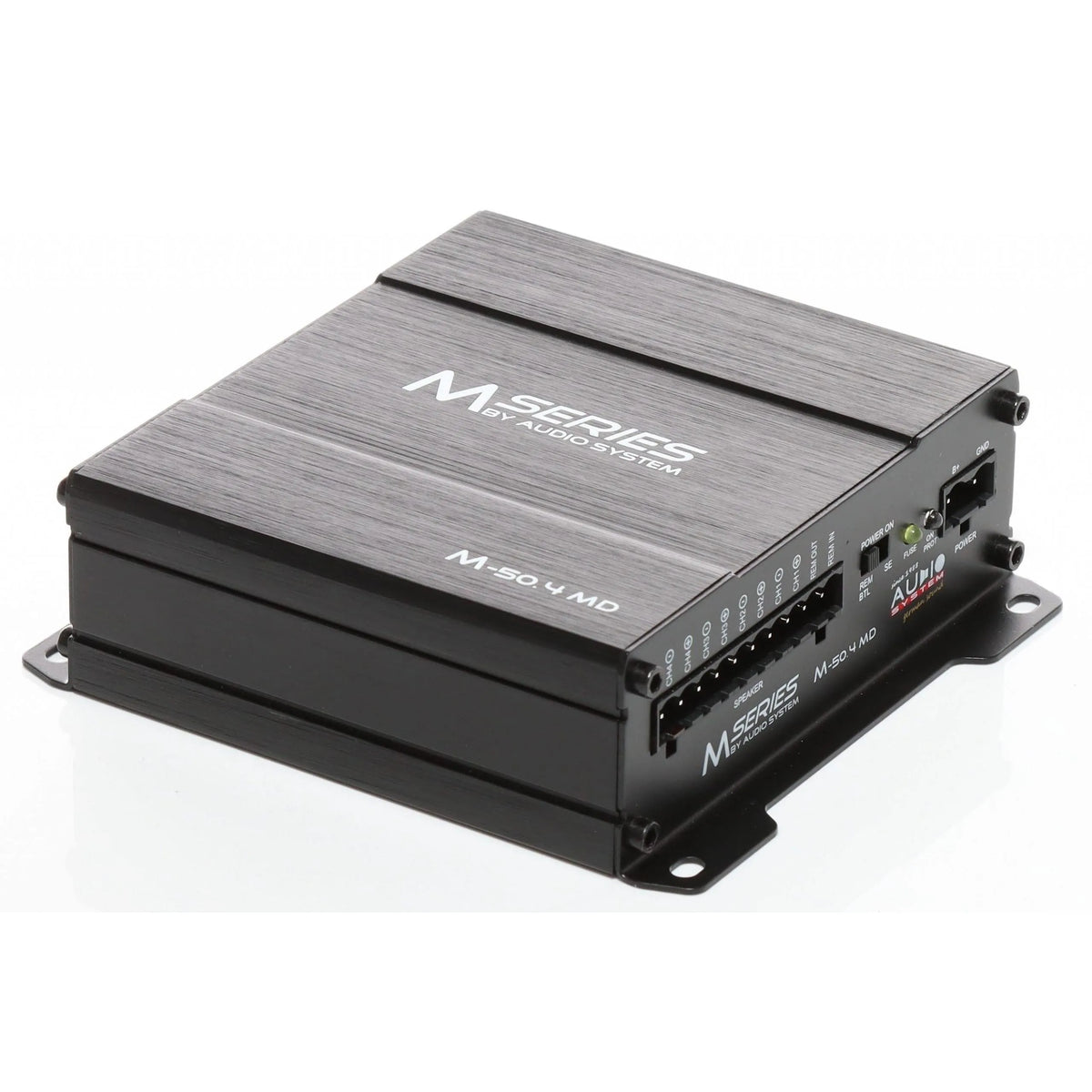

Die Audio System M-500.4 MD ist eine kompakte 4-Kanal-Digitalendstufe aus der M-Series, die dort eingebaut wird, wo eine klassische Endstufe schlicht nicht hinpasst – schmale Dämmböden, vollgestopfte Kofferräume, Fahrzeuge ohne Reserverad-Schacht. Mit gerade mal 121 × 88 × 45 mm ist sie kaum größer als ein Taschenbuch, liefert aber genug Leistung für ein vollaktives Front-Setup oder eine kombinierte Front-plus-Subwoofer-Lösung. Wer SQ-orientiert fährt und dabei nicht auf Platz verzichten will, ist hier richtig.

Technische Highlights der M-500.4 MD

• Class-D mit SMD-Technologie: Der digitale Verstärkerweg sorgt dafür, dass die M-500.4 MD trotz kompakter Bauform kaum Wärme produziert und den Akku deutlich weniger belastet als eine klassische AB-Endstufe gleicher Leistungsklasse.

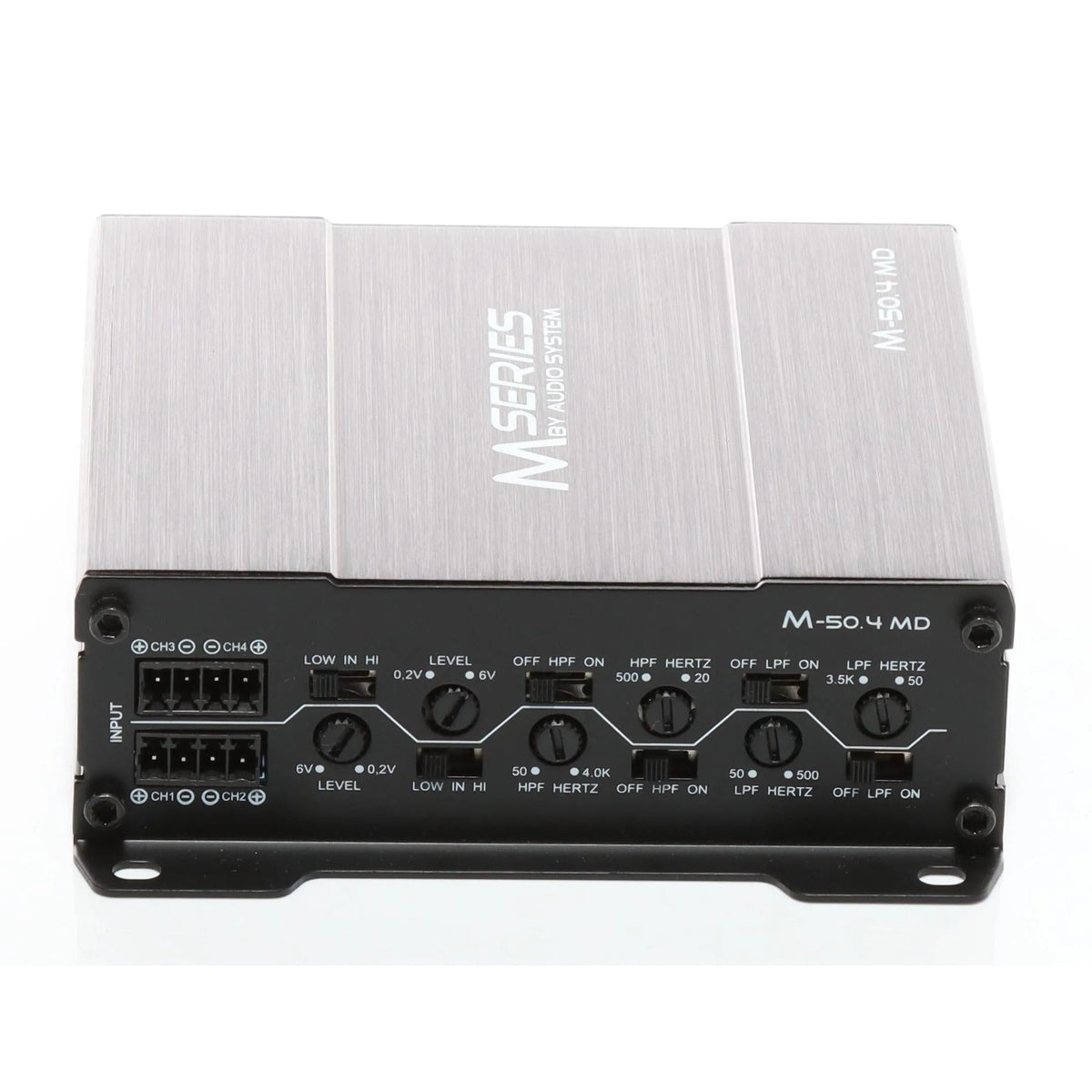

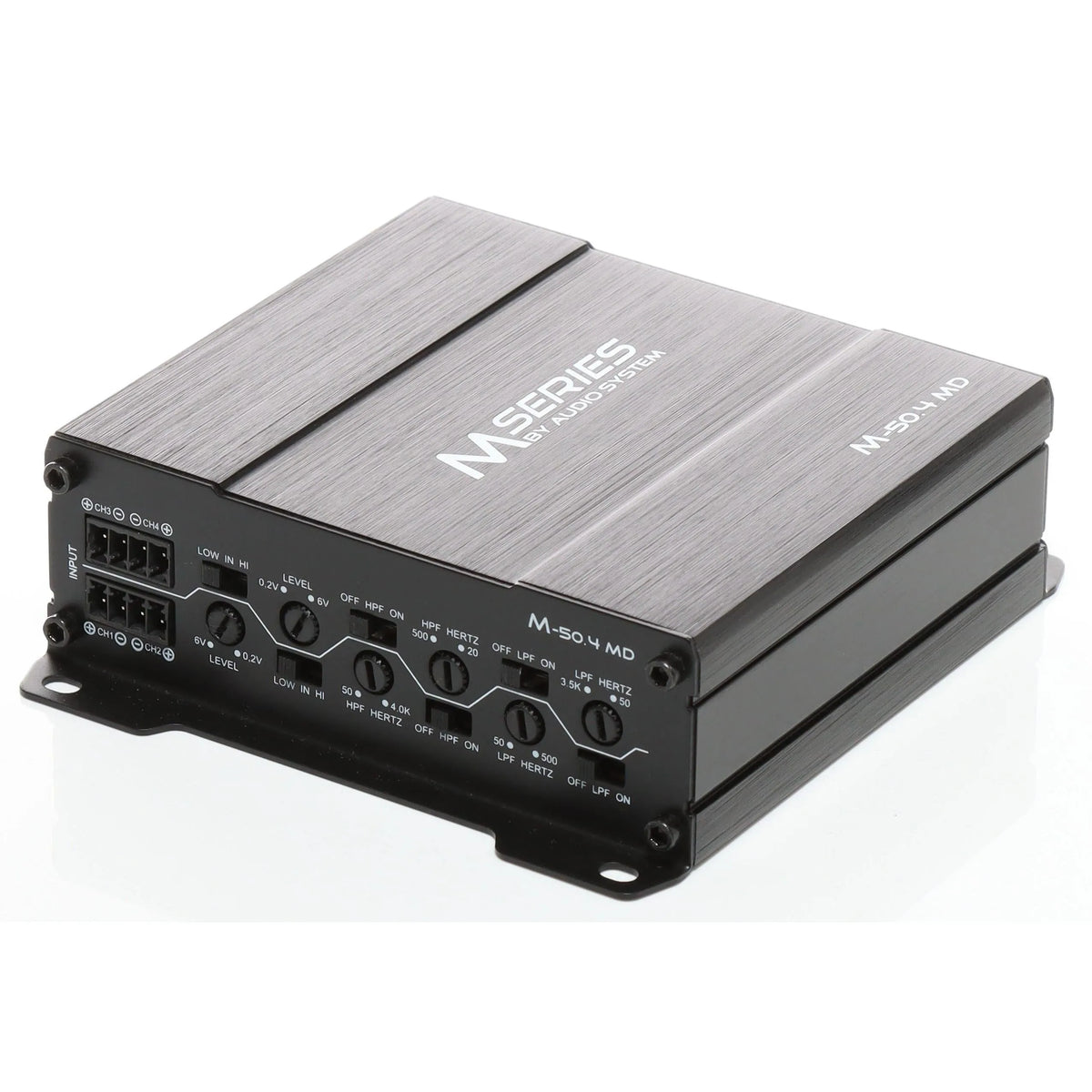

• Flexible Filterkonfiguration: Hoch-, Tief- und Bandpassfilter stehen für CH1/2 und CH3/4 unabhängig voneinander zur Verfügung – der Regelbereich reicht von 10 Hz bis 4,5 kHz. Damit lässt sich die Endstufe sauber in ein DSP-gesteuertes System einbinden oder auch ohne DSP vollaktiv betreiben.
• Vollaktiv-Modus mit Subsonic: Die schaltbare Subsonic-Filterung ist gerade für Basskanäle wichtig – sie schützt Subwoofer vor unkontrollierten Infraschallanteilen, die Leistung fressen, ohne hörbar zu sein.
• Brückbarer Betrieb: Zwei Kanäle lassen sich zu einem Monokanal brücken. So stehen 2 × 250 W an 4 Ohm zur Verfügung – das reicht für einen kompakten Sub mit mittlerem Wirkungsgrad.

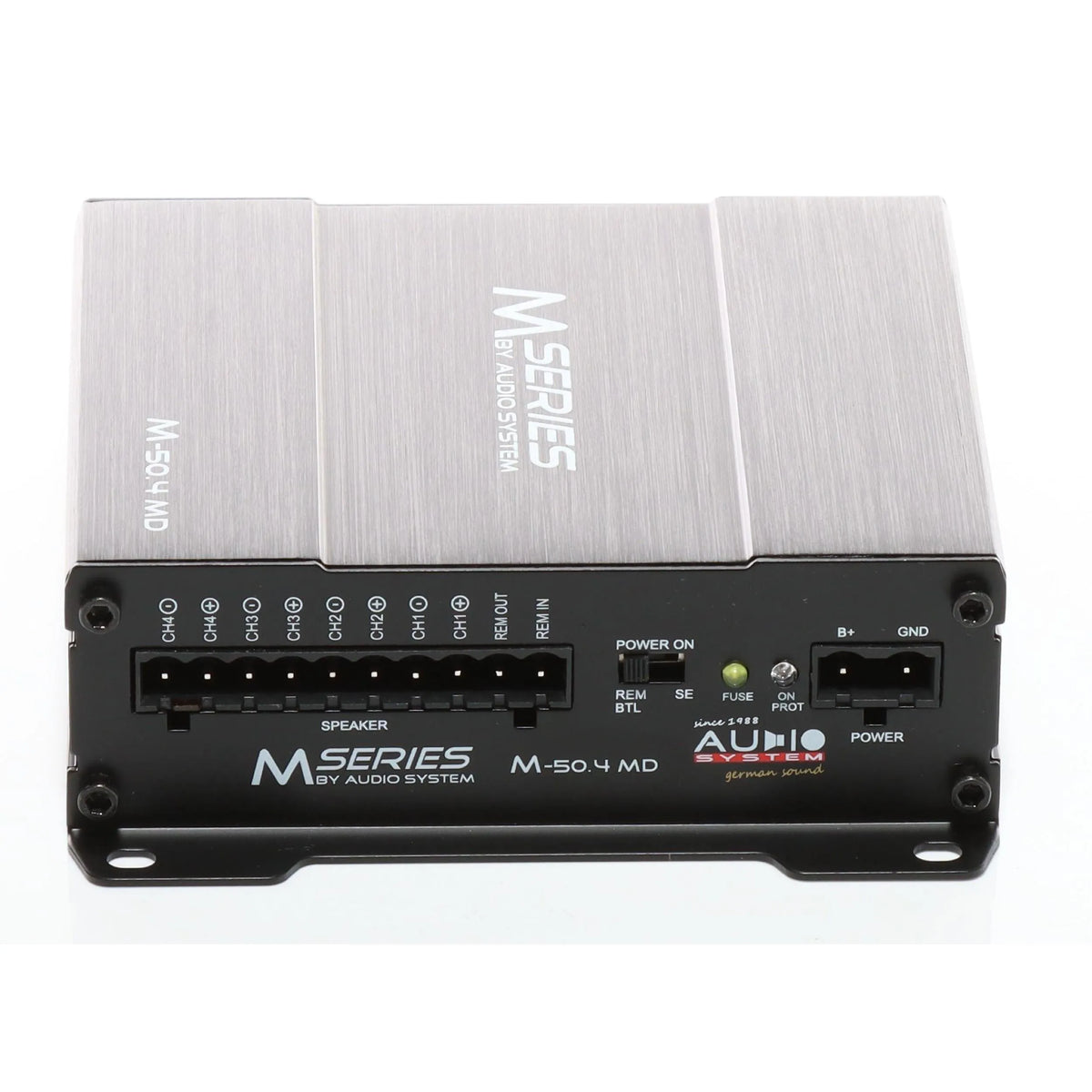

• Hochpegeleingang mit Signalerkennung: Wer kein separates Remote-Signal ziehen will oder kann, nutzt die automatische Einschalterkennung über das Hochpegelsignal. Praktisch bei OEM-Integrationen ohne aufwändigen Umbau.
• THD unter 0,03 % und SNR über 90 dB: Für eine Mini-Digitalendstufe ordentliche Werte – der Klirrfaktor liegt auf einem Niveau, das SQ-Anwendungen nicht ausschließt, und der Rauschabstand passt auch zu empfindlicheren Hochtönern.

Technische Daten der M-500.4 MD im Überblick

• Kanalanzahl: 4 (brückbar zu 2)
• RMS-Leistung @ 4 Ohm: 4 × 75 W
• RMS-Leistung @ 2 Ohm: 4 × 125 W
• RMS-Leistung gebrückt @ 4 Ohm: 2 × 250 W
• Messspannung: 14,4 V
• Betriebsspannung: 9–16 V
• Frequenzbereich: 10 Hz–25 kHz (±1 dB)
• Filterbereich CH1/2 & CH3/4: 10 Hz–4,5 kHz (HP, LP, BP)
• Klirrfaktor (THD): < 0,03 % @ 4 Ohm, halbe Nennleistung
• Signal-Rausch-Abstand: > 90 dB
• Kanaltrennung: 75 dB
• Eingangsempfindlichkeit: 400 mV–8 V
• Sicherung: 1 × 40 A

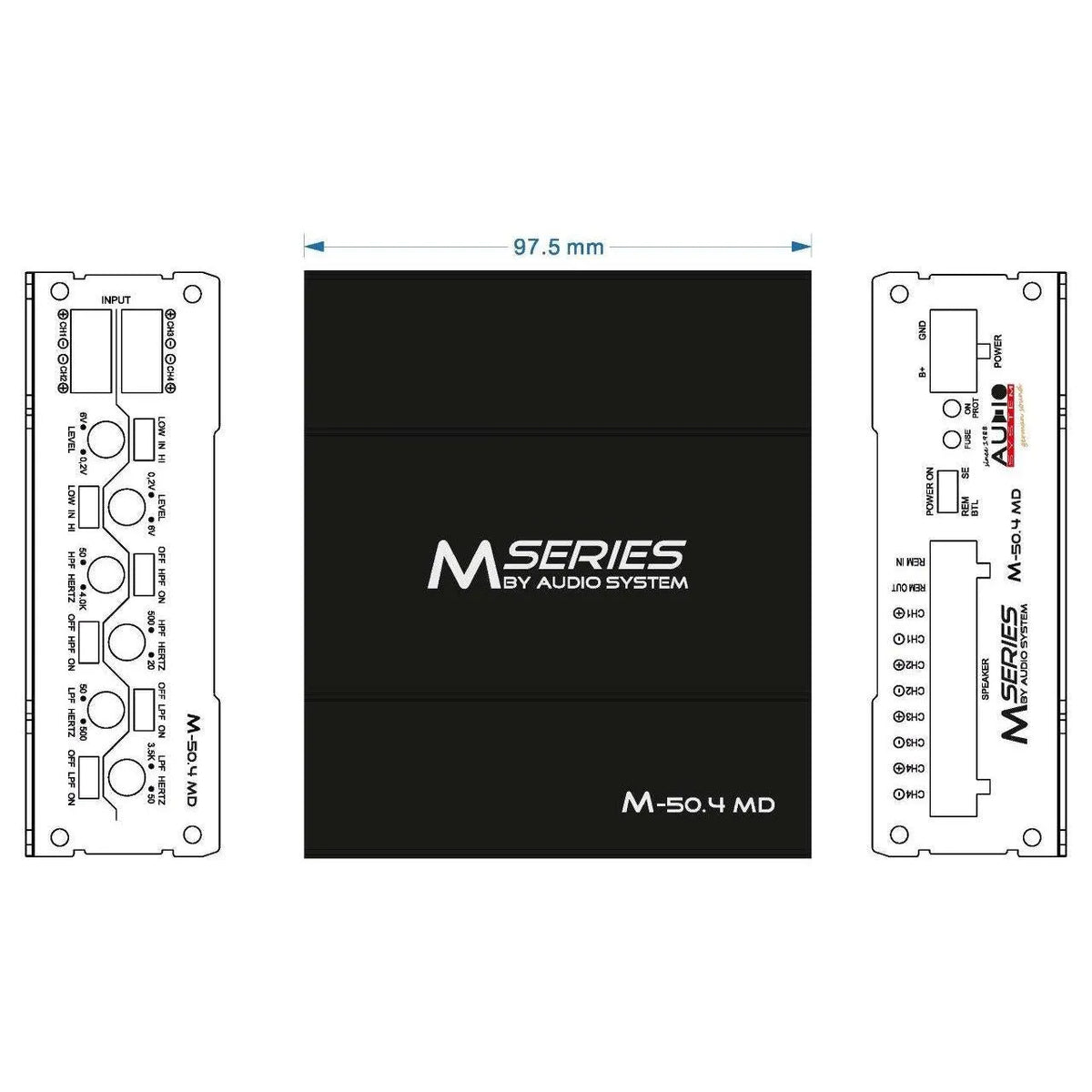

• Abmessungen (L × H × B): 121 × 45 × 88 mm
• Verstärkerklasse: Class-D (Digital)

Einsatzbereich & Kompatibilität mit der M-500.4 MD

Die M-500.4 MD ist prädestiniert für Fahrzeuge, in denen Einbauplatz knapp ist: Kleinwagen, Kompaktklasse oder Fahrzeuge mit vollständig bestücktem Kofferraum. Klassischer Anwendungsfall ist ein vollaktives 2-Wege-Frontsystem, bei dem alle vier Kanäle genutzt werden – je ein Kanal für Hochtöner und Mitteltöner pro Seite. Alternativ lässt sie sich als Zweikanal-Endstufe für die Front plus gebrücktem Sub-Kanal betreiben, wenn ein kompakter Subwoofer mit moderate Leistungsanforderung verbaut wird.

Wer einen DSP im System hat – zum Beispiel einen Audio System DSP oder einen vergleichbaren Prozessor mit analogem Ausgang – kann die Eingangsempfindlichkeit von bis zu 8 V problemlos nutzen. Die eingebauten Filter sind dann als Backup oder für grobe Trennung sinnvoll, die Feinarbeit erledigt der DSP. Ohne DSP übernimmt die M-500.4 MD die Frequenzweiche vollständig selbst, was sie auch für schlankere Setups tauglich macht.

Worauf du beim Einbau der M-500.4 MD achten solltest

• Stromversorgung nicht unterschätzen: Die Sicherung ist mit 40 A ausgelegt. Das Versorgungskabel sollte mindestens mit 10 mm² dimensioniert sein – bei längerer Leitungsführung lieber 16 mm² einplanen, um Spannungsabfall zu minimieren.
• Belüftung trotz Kompaktmaß beachten: Auch Class-D-Endstufen brauchen Luftzirkulation, besonders wenn sie dauerhaft an 2 Ohm betrieben werden. Nicht direkt anliegend an Dämmmaterial oder in komplett geschlossenen Hohlräumen verbauen.
• Subsonic-Filter aktivieren, wenn Kanäle gebrückt werden: Wer einen Sub an den gebrückten Kanälen betreibt, sollte den Subsonic definitiv aktiv haben – der schützt den Treiber und verhindert, dass der Verstärker unnötig in den Infraschallbereich arbeitet.
• Eingangsempfindlichkeit korrekt abgleichen: Der Einstellbereich von 400 mV bis 8 V ist weit gefasst. Beim Abgleich mit einem RTA oder Oszilloskop arbeiten, nicht auf Gehör – gerade bei SQ-Setups macht das einen spürbaren Unterschied in der Klarheit.

Die Audio System M-500.4 MD ist eine solide Wahl für alle, die eine raumsparende Endstufe mit echter Flexibilität in der Filterkonfiguration suchen und kein separates Gehäuse für eine Großendstufe unterbringen wollen. Sie ist kein SPL-Gerät – aber für ein sauber abgestimmtes SQ-Setup in der Kompaktklasse macht sie ihre Aufgabe zuverlässig. Wer darüber hinaus mehr Kanalzahl oder höhere Brückleistung braucht, sollte in die größeren M-Series-Modelle schauen.
