Audio System M-50.4 MD

Audio System M-50.4 MD – Vier Kanäle auf kleinstem Raum

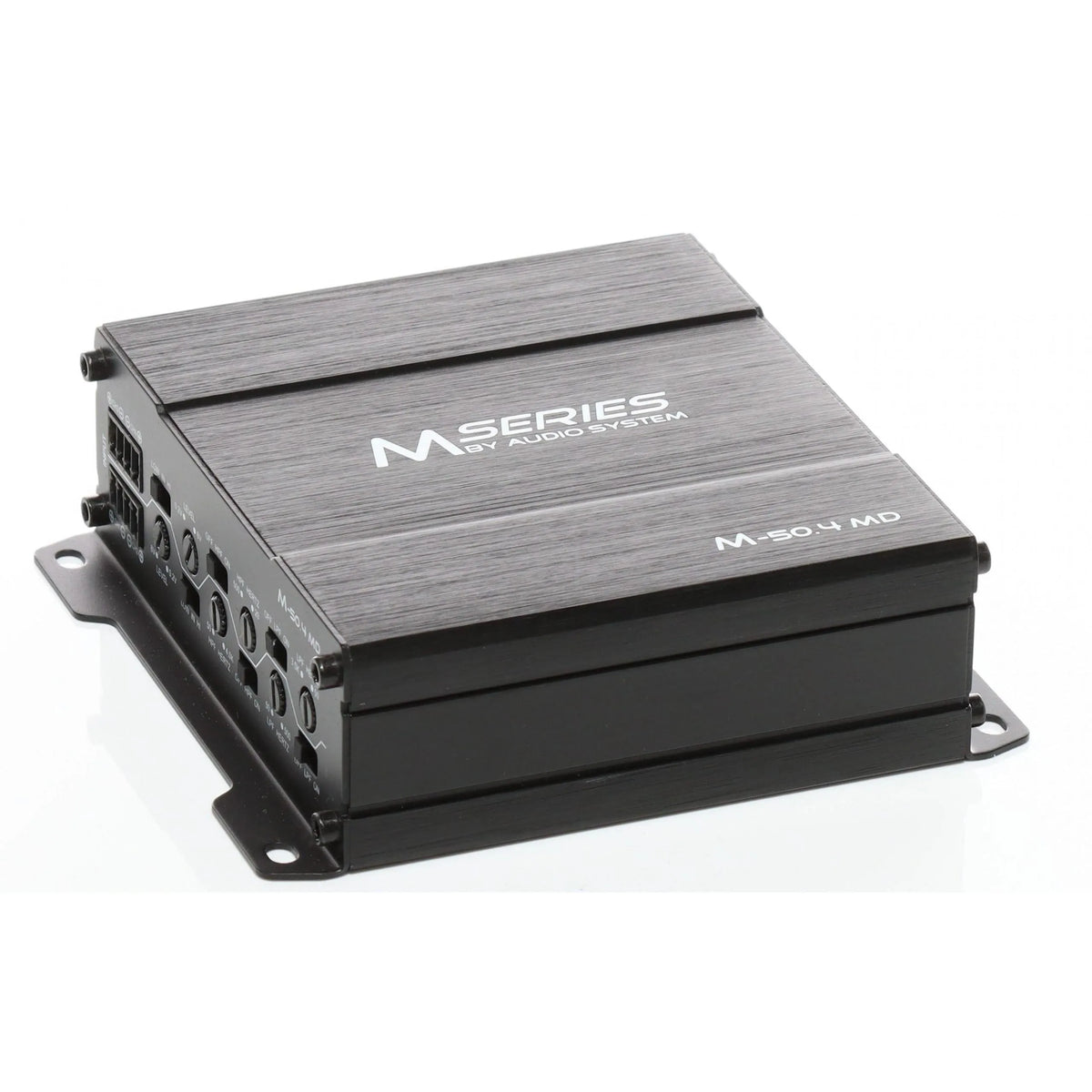

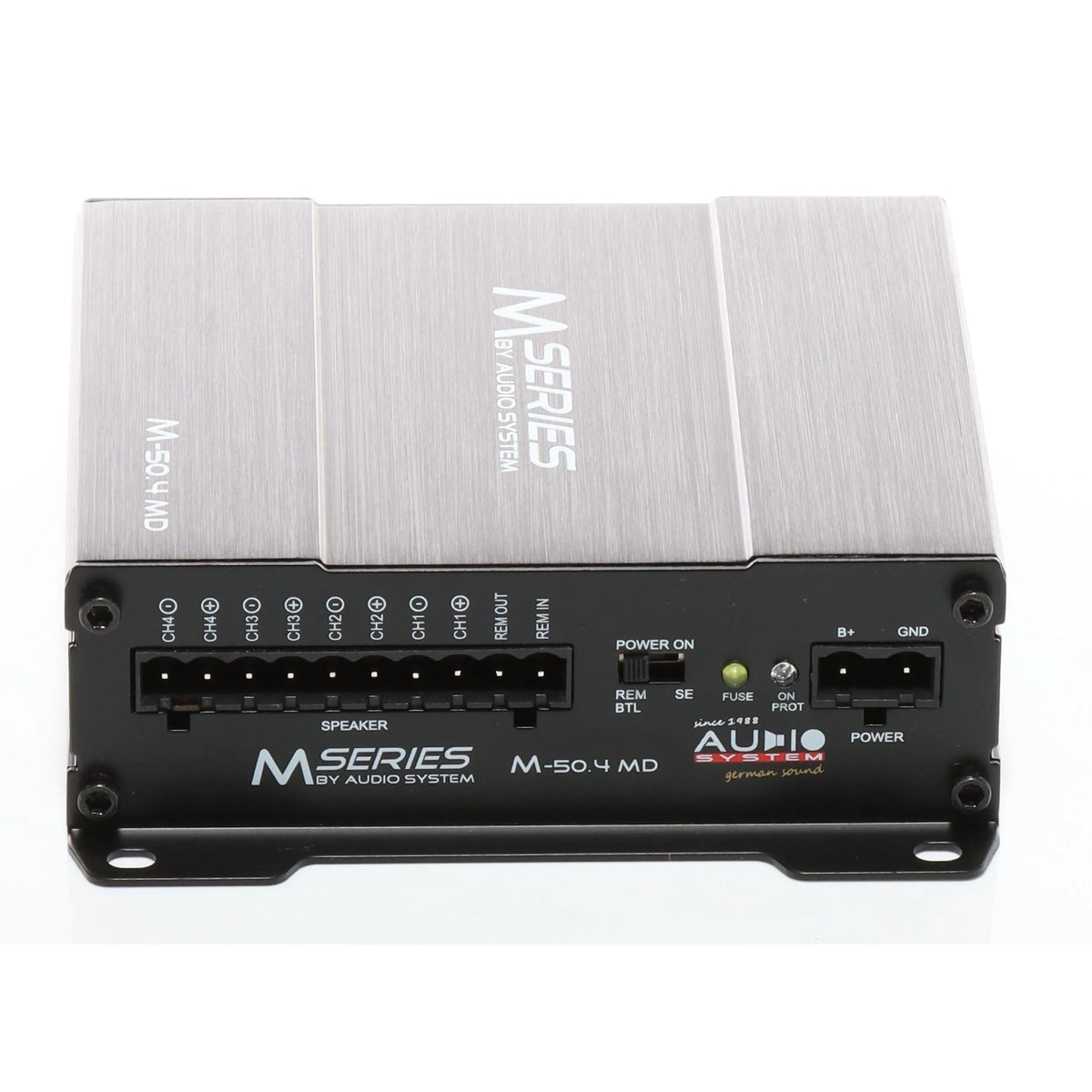

Die Audio System M-50.4 MD ist eine 4-Kanal-Digitalendstufe im Mikroformat – gedacht für Installationen, bei denen Platz knapp, der Anspruch an den Klang aber nicht verhandelbar ist. Mit gerade mal 113 × 38 × 100 mm passt sie unter Sitze, hinter Verkleidungen oder in schmale Doppeldin-Schächte, ohne dabei auf ordentliche Ausgangsleistung oder Filterfunktionen zu verzichten. Wer ein vollaktives Frontend aufbauen oder ein kompaktes 4-Kanal-System in einen Kleinstwagen oder ein Motorrad integrieren will, sollte sich das hier genauer ansehen.

Technische Highlights der M-50.4 MD

• Digitale Verstärkertopologie (Class D) mit SMD-Bestückung: Durch den Einsatz oberflächenmontierten Bauelemente bleibt die Platine kompakt und hitzearm – der Wirkungsgrad ist deutlich höher als bei klassischen AB-Stufen, was bei einer kleinen Kühlfläche entscheidend ist.
• 4 × 50 W RMS an 4 Ohm / 4 × 100 W RMS an 2 Ohm: RMS ist der Dauerwert unter definierten Messbedingungen – nicht der Spitzenwert. 100 W RMS pro Kanal an 2 Ohm ist für ein System dieser Baugröße eine solide Ansage, genug für Mitteltöner und Hochtöner in einem vollaktiven Setup.

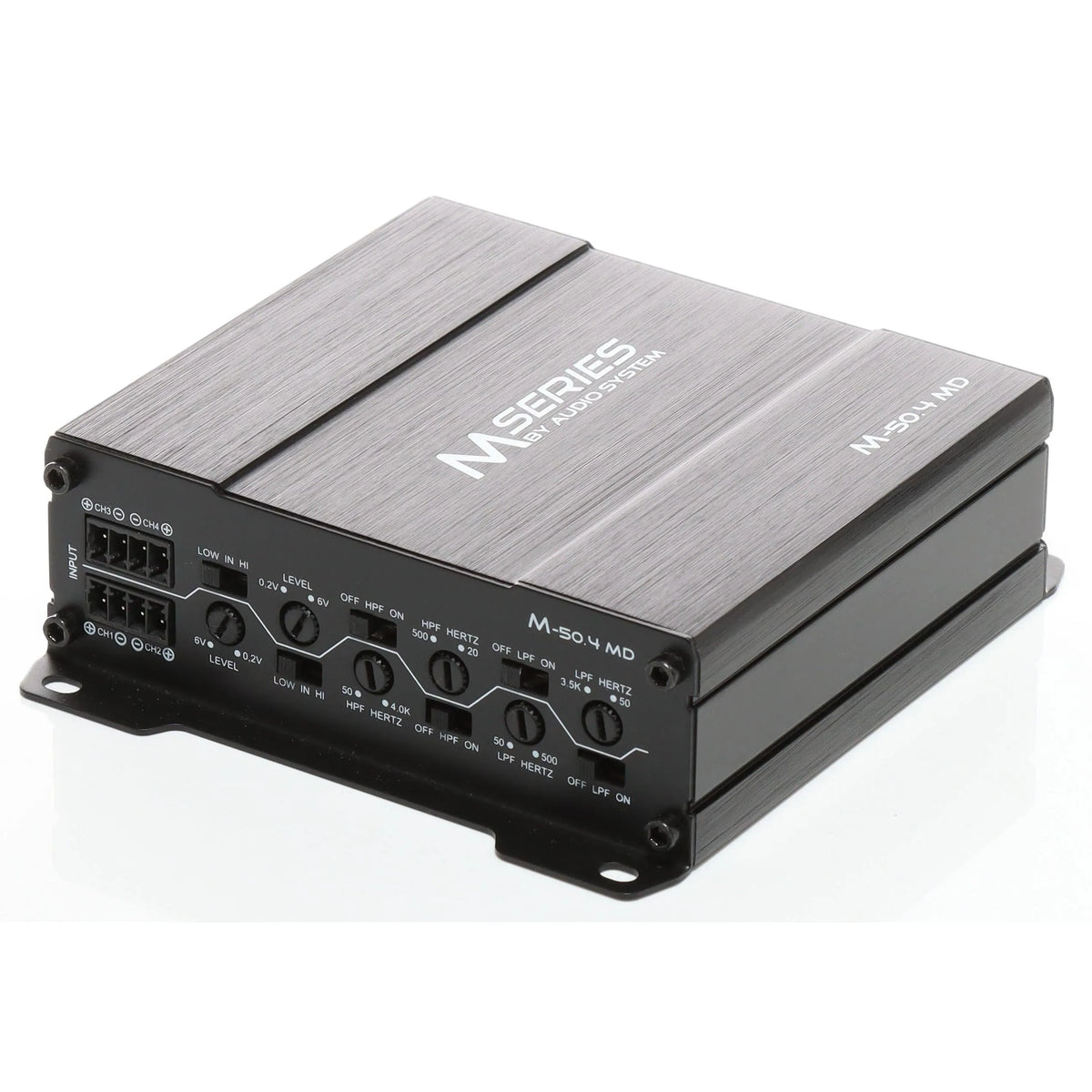

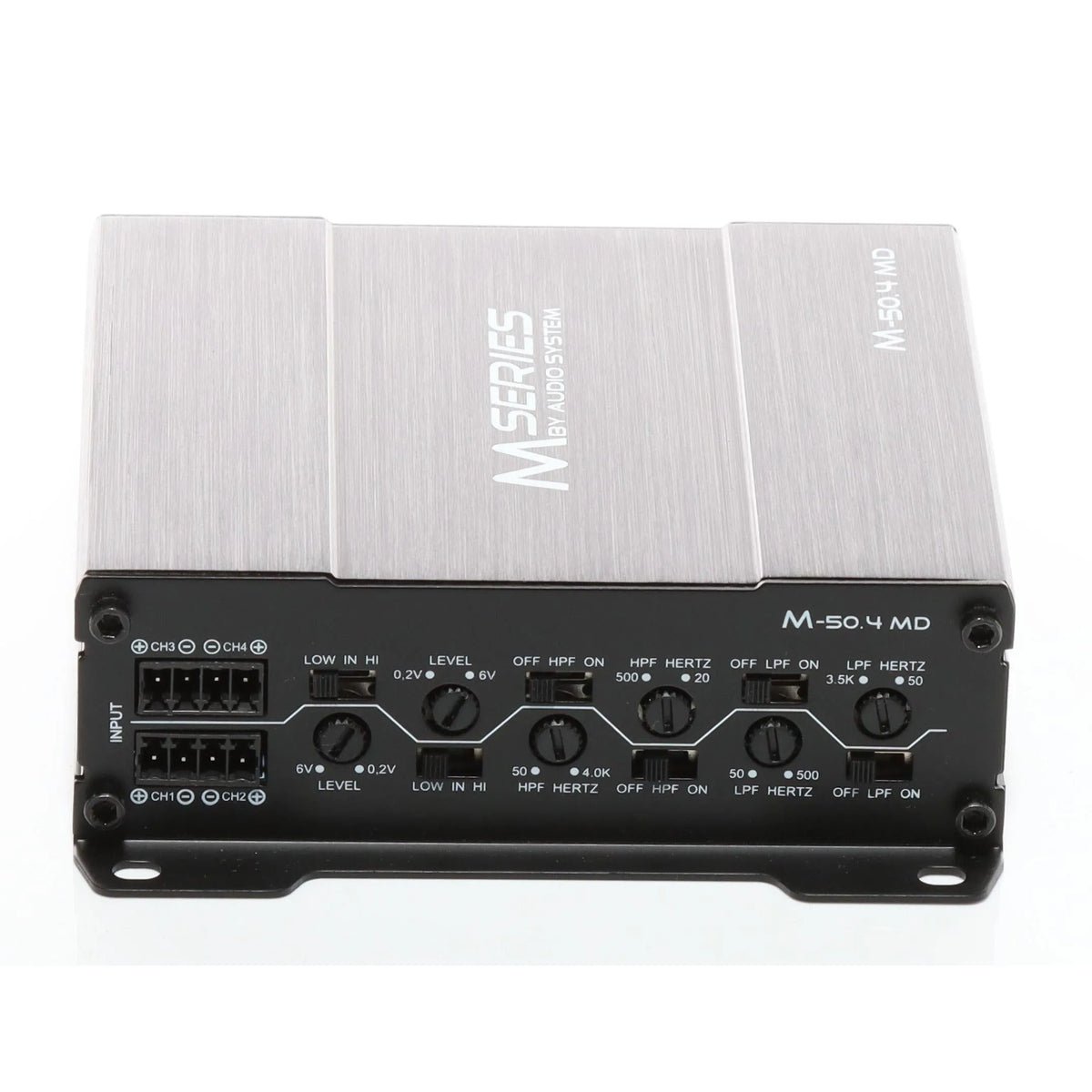

• Flexibles Filternetzwerk (HP, LP, BP) mit schaltbarem Subsonic: Jeder Kanal lässt sich als Hochpass (20–4000 Hz), Tiefpass (50–3500 Hz) oder Bandpass betreiben. Das ermöglicht vollaktive Weichen ohne externen DSP – praktisch für einfachere Systeme, die ohne Laptop auskommen sollen.
• Vollaktiv-Modus: Die M-50.4 MD kann direkt als vollaktive Endstufe für Zwei-Wege-Systeme betrieben werden – Hochtöner und Mitteltöner bekommen jeweils eigene, gefilterte Kanäle. Das ist exakt der Use Case, für den diese Stufe gebaut wurde.
• Hochpegeleingang mit automatischer Signalerkennung: Wer kein Vorverstärker-Signal aus dem Head Unit hat, kann direkt von den Lautsprecherausgängen des Werksradios einspeisen. Das Auto-Einschalten via Signaldetektion spart dabei die Remote-Leitung – hilfreich bei aufwendigen Verkleidungsarbeiten.
• Klirrfaktor unter 0,06 % bei halber Nennleistung: Ein THD-Wert in diesem Bereich zeigt, dass Audio System hier nicht am falschen Ende gespart hat. Für SQ-Anwendungen ist das ein relevanter Hinweis auf saubere Wiedergabe im Alltag.

Technische Daten der M-50.4 MD im Überblick

• Kanalanzahl: 4
• Leistung (RMS, 4 Ohm): 4 × 50 W
• Leistung (RMS, 2 Ohm): 4 × 100 W
• Betriebsspannung: 10–16 V
• Messspannung: 14,4 V
• Eingangsempfindlichkeit: 200 mV – 6 V (±5 %)
• Hochpassfilter: 20–4000 Hz
• Tiefpassfilter: 50–3500 Hz
• Subsonic: variabel, schaltbar
• Frequenzgang: 10 Hz – 40 kHz (±1 dB)
• Klirrfaktor (THD): < 0,06 % (4 Ohm, halbe Nennleistung)
• Signal-Rausch-Abstand: > 87 dB
• Kanaltrennung: 75 dB
• Sicherung: 1 × 25 A

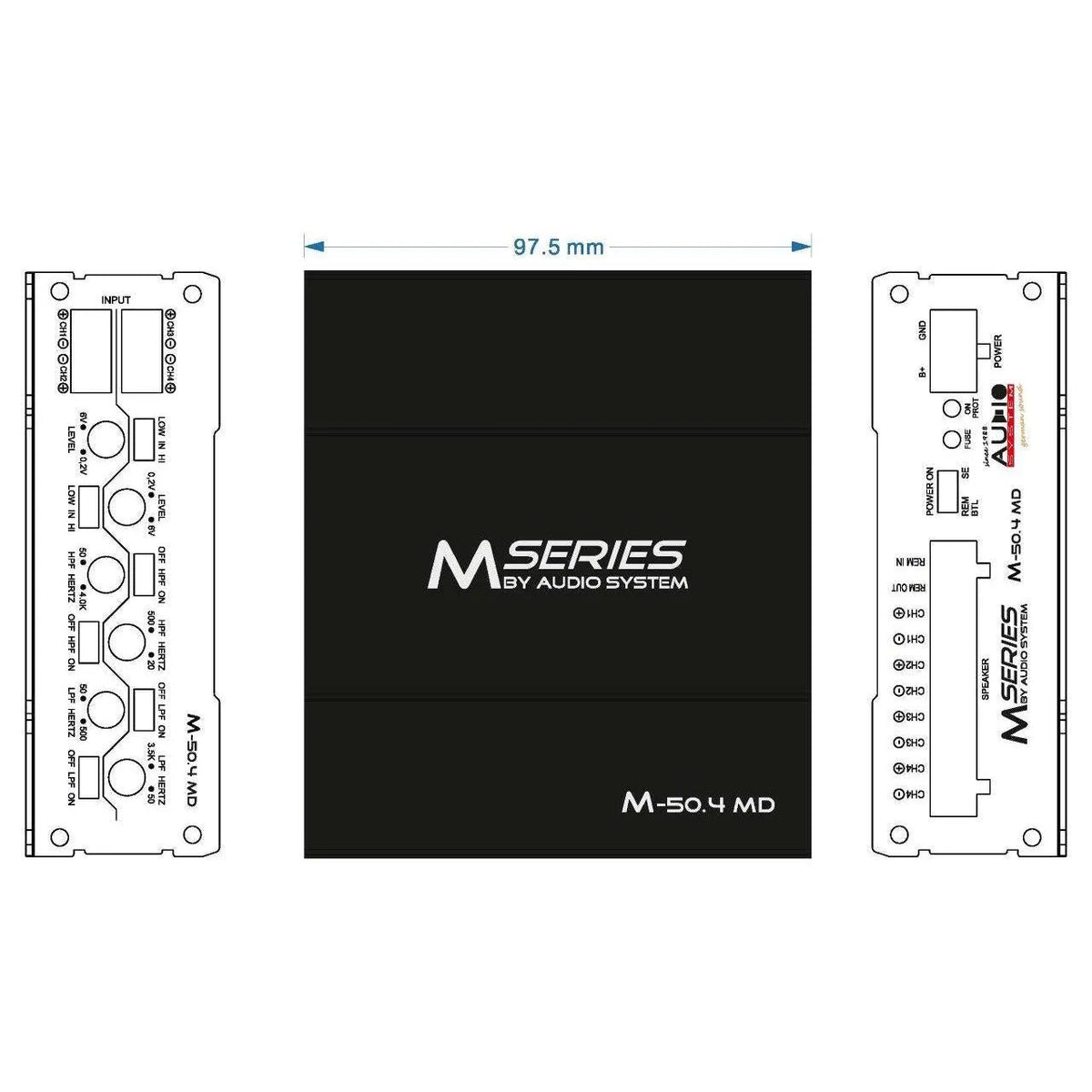

• Abmessungen (L × H × B): 113 × 38 × 100 mm

Einsatzbereich & Kompatibilität der M-50.4 MD

Diese Endstufe ist klar auf Installationen ausgelegt, bei denen der Einbauplatz die größte Herausforderung ist: Motorräder, Kleinstwagen, Vans mit verbautem Staufach oder Fahrzeuge mit Werksanlage, die kaum Raum unter den Sitzen lassen. Die interne Filtersektion macht sie besonders interessant für vollaktive Zwei-Wege-Setups ohne separaten DSP – also zum Beispiel Hochtöner und Mitteltöner jeweils auf einem eigenen Kanal, frequenzweichenfrei gesteuert. Wer dagegen ein komplexes Drei-Wege-System mit feiner DSP-Abstimmung plant, ist mit einer Kombination aus separatem DSP und einer einfacheren Endstufe besser bedient. Als Ergänzung zu einem Subwoofer-Kanal (separate Mono-Endstufe) lässt sich hier ein stimmiges Komplettsystem aufbauen – schau dir dazu gerne unsere passenden Monoblock-Endstufen an.

Worauf du beim Einbau der M-50.4 MD achten solltest

• Stromversorgung nicht unterschätzen: Die Sicherung ist auf 25 A ausgelegt – das Versorgungskabel sollte mindestens 4 mm² stark sein, besser 6 mm², je nach Leitungslänge. Ein zu dünnes Kabel unter Last ist der häufigste Grund für Leistungsverlust und Wärmeprobleme.
• Belüftung beachten: Gerade weil die Stufe so kompakt ist, wird die Abwärme auf kleiner Fläche abgeführt. Wenn du sie im geschlossenen Hohlraum verbaust (z. B. unter der Sitzschale), sorge für ausreichend Luftzirkulation – notfalls mit einem kleinen 12V-Lüfter nachrüsten.
• Eingangsempfindlichkeit sorgfältig einstellen: Der Einstellbereich von 200 mV bis 6 V ist weit gefasst und deckt sowohl schwache Werkshead-Units als auch hochpegelige Aftermarket-Quellen ab. Nimm dir Zeit für die Pegelabgleich – zu hoch eingestellt clippt die Vorstufe, zu niedrig rauscht das System.
• Vollaktiv-Modus vorab planen: Wenn du die interne Filtersektion nutzt, mach dir vorher Gedanken über die Trennfrequenzen deiner Chassis. Der verfügbare Regelbereich ist flexibel, aber ohne Messmikrofon und REW kann es schnell zu ungewollten Überlappungen kommen – zumindest ein Pegelschrieb lohnt sich.

Die Audio System M-50.4 MD ist eine ehrliche Lösung für ein konkretes Problem: maximale Kanalzahl auf minimalem Bauraum, mit ordentlicher Ausgangsleistung und praxistauglichen Filterfunktionen. Wer eine vollaktive Front ohne DSP-Aufwand realisieren oder ein beengtes Fahrzeug mit Klang versorgen will, bekommt hier ein durchdachtes Werkzeug. Für High-End-SQ-Projekte mit DSP-Integration greife lieber zu einer reinrassigen Endstufe ohne interne Filtersektion – aber für den beschriebenen Zweck macht die M-50.4 MD ihre Sache sehr gut.
