Audio System HX120 SQ EVO 3

Audio System HX120 SQ EVO 3 – Kompaktes 2-Wege-System mit echtem SQ-Anspruch

Das Audio System HX120 SQ EVO 3 ist ein 120-mm-Compo-System, das konsequent auf Sound Quality ausgelegt ist – kein Kompromiss-Set für den Massenmarkt, sondern ein durchdachtes 2-Wege-System für Fahrzeuge, in denen Platz knapp ist, der Anspruch an die Wiedergabequalität aber hoch bleibt. Mit 120 mm Tieftöner-Durchmesser passt das Set auch in Türen, die einem 165er keinen vernünftigen Einbauplatz bieten. Ich würde es überall dort einsetzen, wo ich ein sauberes, klar definiertes Bühnenabbild haben will – ohne dass der Tiefton im Vordergrund stehen muss.

Technische Highlights des HX120 SQ EVO 3

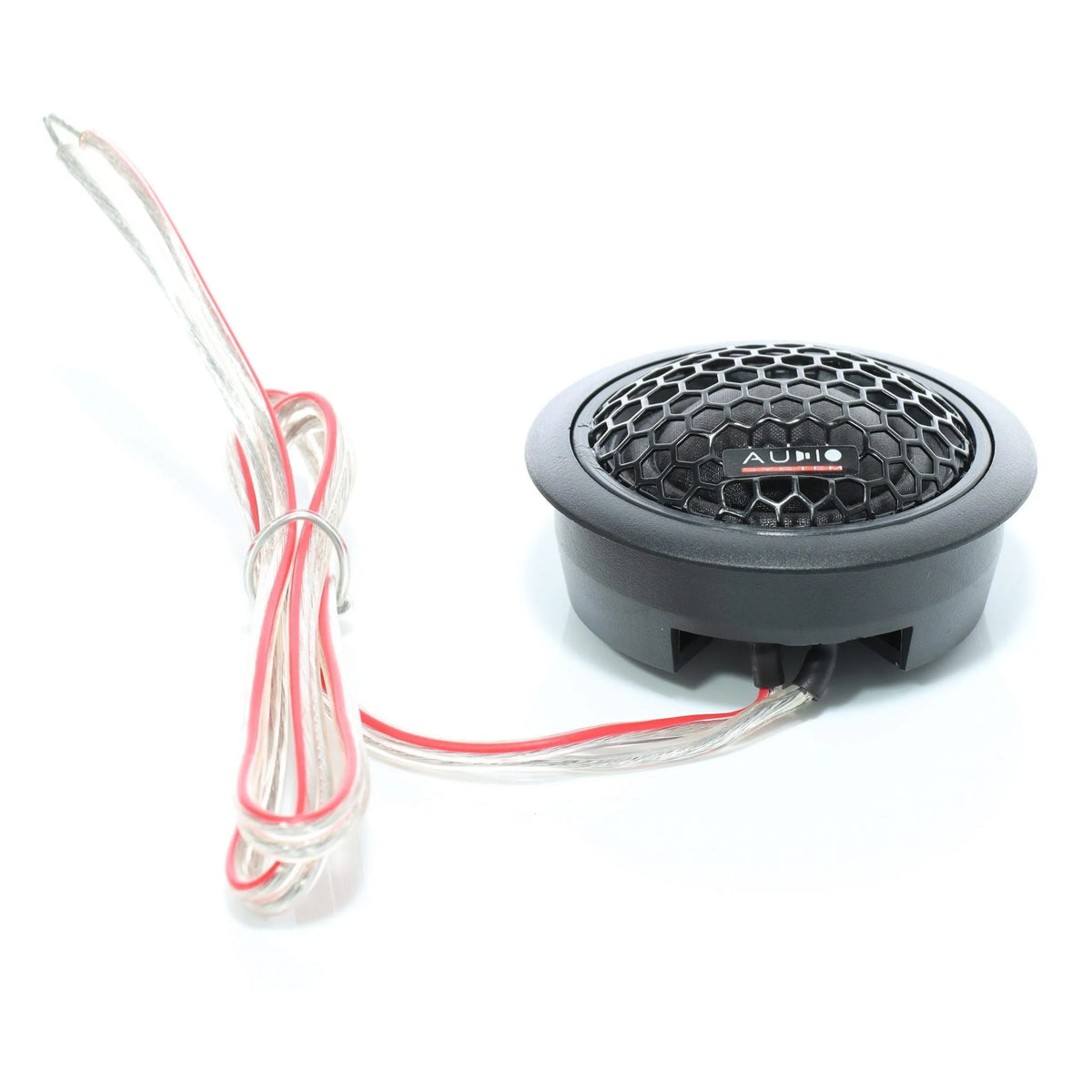

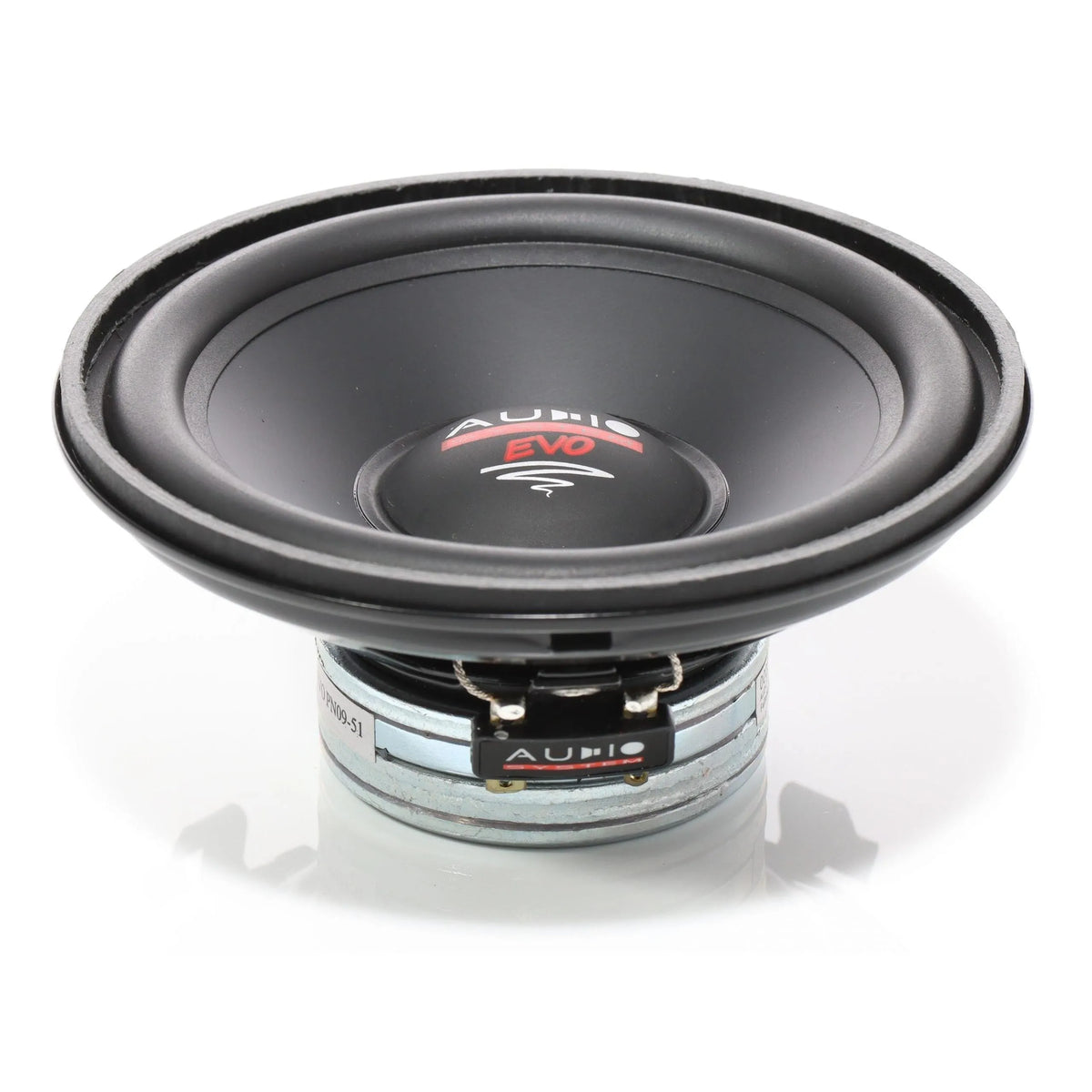

• Vollständiges 2-Wege-Paket: Im Lieferumfang sind zwei Tieftöner (EX 120 SQ EVO 3), zwei Hochtöner (HS 25 EVO 2) und zwei Frequenzweichen (FWX EVO 2) enthalten – alles aufeinander abgestimmt, kein Rätselraten bei der Kombination.
• 3-Ohm-Impedanz: Ungewöhnlich, aber sinnvoll – durch die niedrigere Impedanz kann ein typischer Verstärker etwas mehr Leistung bereitstellen, ohne dass man in den 2-Ohm-Betrieb wechseln muss. Gut zu wissen für die Endstufen-Auswahl.
• 125 W RMS / 95 W Nennleistung: Die RMS-Angabe beschreibt die Dauerbelastbarkeit unter kontrollierten Bedingungen; die 95 W Nennleistung ist der konservativere Langzeitwert für den Alltagsbetrieb. Beide Werte bewegen sich in einem Bereich, der mit einer ordentlichen Komponentenendstufe gut bedient wird.

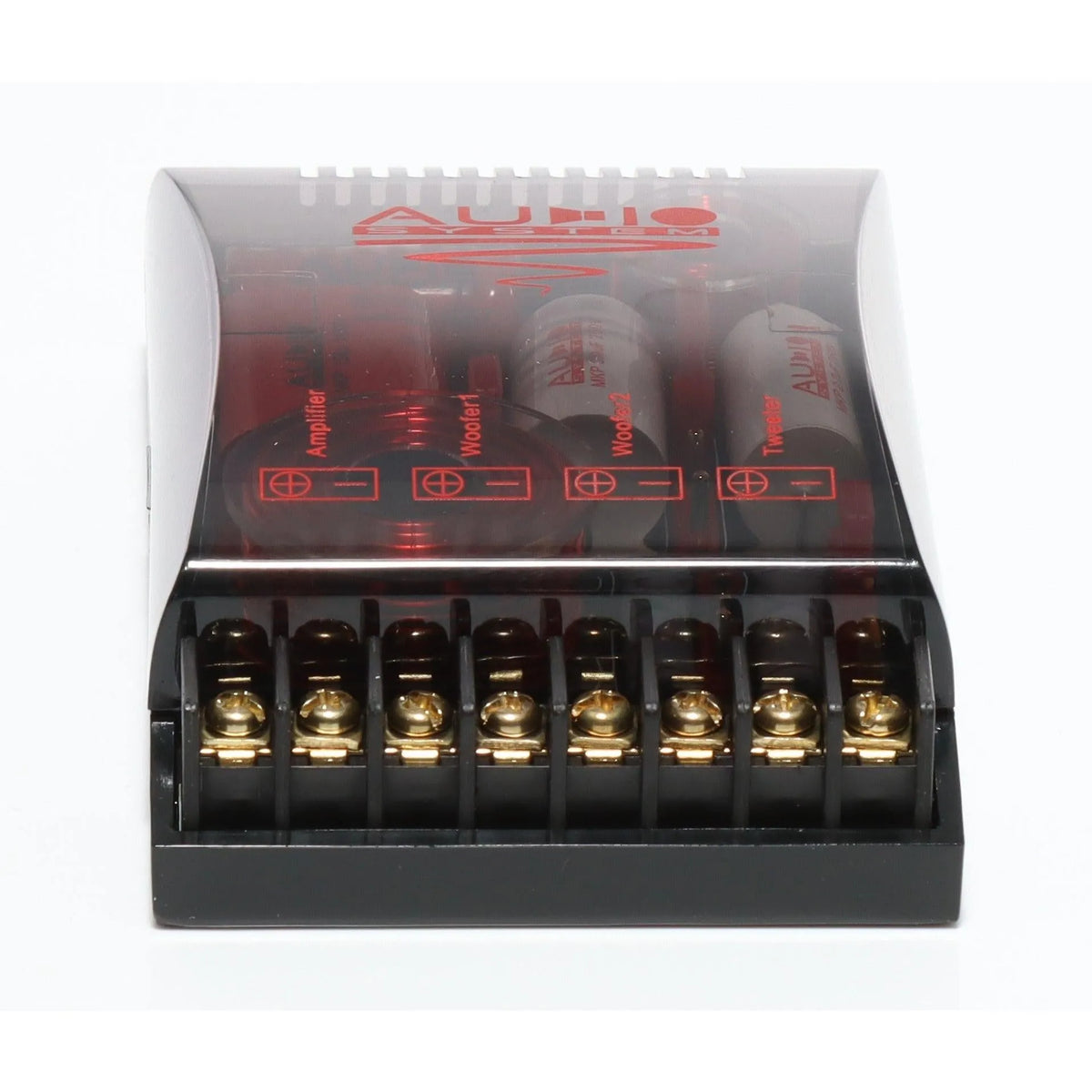

• Hochtonpegel per Jumper einstellbar: Die Frequenzweiche bietet vier Hochton-Pegelabstufungen (+1,5 / 0 / −1,5 / −3 dB) – praktisch, um den Hochtöner an unterschiedliche Einbaupositionen und Fahrzeugakustiken anzupassen, ohne externe Korrektur via DSP.
• Trennfrequenz-Optionen für den Mittelhochtonbereich: Drei Kondensatorstufen (2,7 / 3,9 / 6,6 µF) lassen sich über Jumper umschalten, was die Übernahmefrequenz zwischen Tief- und Hochtöner beeinflusst – nützlich, wenn der Tieftöner in der Tür oder in einer nicht-idealen Position sitzt.
• Impedanzlinearisierung zuschaltbar: Das integrierte R-C-Glied lässt sich bei Bedarf aktivieren und sorgt dafür, dass die Impedanzkurve für den Verstärker gleichmäßiger wirkt – das kann besonders bei passiver Trennung ohne DSP die Phasenverläufe verbessern.

Technische Daten im Überblick – HX120 SQ EVO 3

• System-Typ: 2-Wege Compo-System (passiv)
• Tieftöner-Nenngröße: 120 mm
• Impedanz: 3 Ohm
• RMS-Leistung: 125 W (pro Kanal)
• Nennleistung: 95 W (pro Kanal)
• Einbautiefe: 46 mm
• Einbauöffnung (Durchmesser): 109 mm
• Hochtonpegel-Einstellung: +1,5 / 0 / −1,5 / −3 dB (Jumper)
• Trennfrequenz-Kondensatorstufen: 2,7 / 3,9 / 6,6 µF (Jumper)
• Mittelton-Flankensteilheit: 6 oder 12 dB/Oktave (wählbar)
• Impedanzlinearisierung: R-C-Glied, zuschaltbar

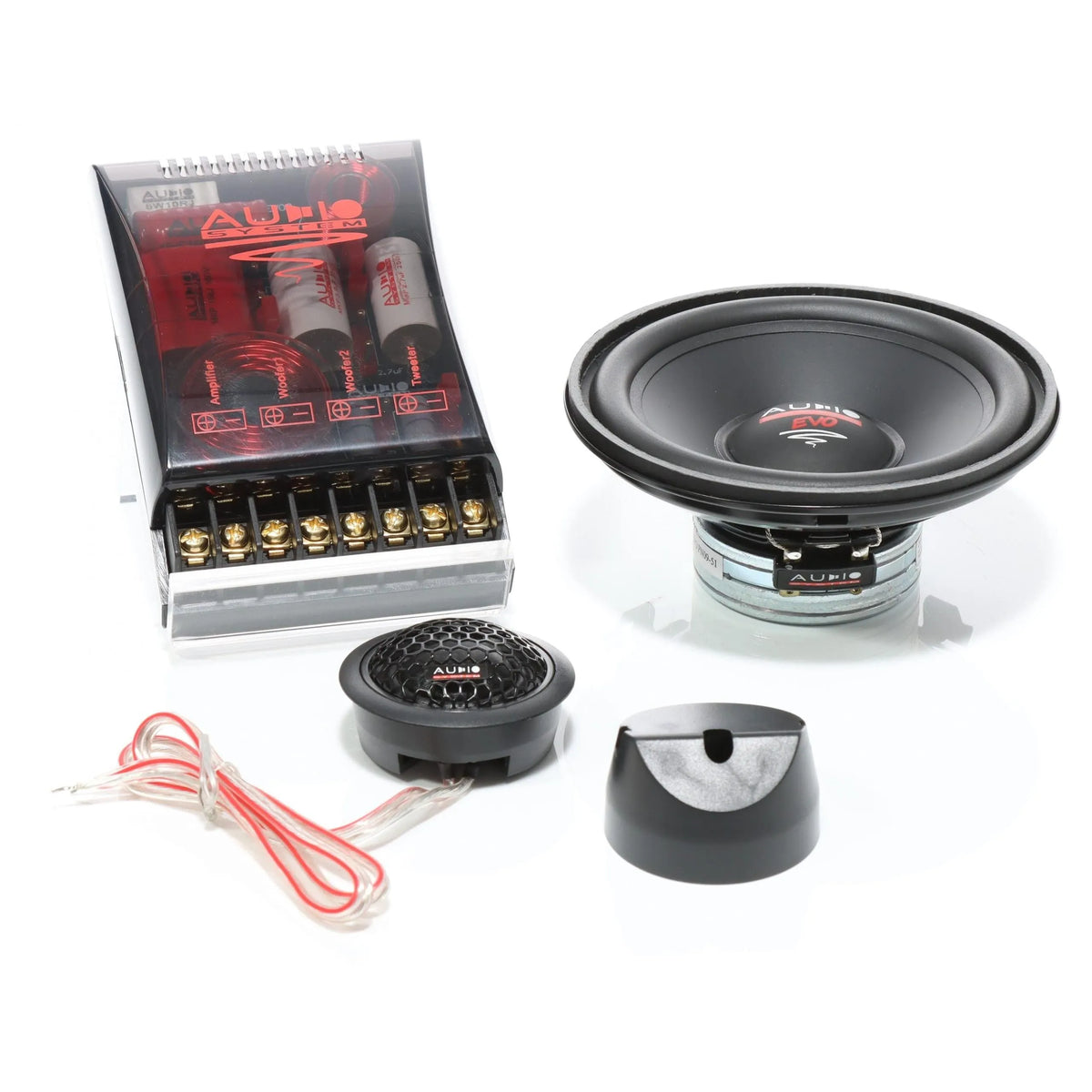

• Lieferumfang: 2× EX 120 SQ EVO 3, 2× HS 25 EVO 2, 2× FWX EVO 2

Einsatzbereich & Kompatibilität – HX120 SQ EVO 3

Das HX120 SQ EVO 3 ist prädestiniert für Fahrzeuge, in denen die Türen oder Einbaupositionen für einen 165er zu flach oder zu eng sind – typisch etwa bei vielen Kompaktfahrzeugen, Sportcoupés oder A-Säulen-Einbauten. Mit nur 46 mm Einbautiefe und 109 mm Einbauöffnung passt das System auch in beengte Verhältnisse. Die 3-Ohm-Impedanz sollte bei der Endstufen-Auswahl beachtet werden – eine Endstufe, die stabil an 4 Ohm und 2 Ohm arbeitet, kommt in der Regel mit 3 Ohm gut zurecht, aber prüfen lohnt sich. Wer das System aktiv betreiben möchte (also mit DSP und separaten Kanälen für Hoch- und Tieftöner), kann die Frequenzweiche außen vor lassen und gewinnt noch mehr Kontrolle über das Klangbild. In Kombination mit einem DSP-Prozessor und einer sauber gedämmten Tür holt das Set deutlich mehr aus sich heraus.

Worauf du beim Einbau des HX120 SQ EVO 3 achten solltest

• Türdämmung vor dem Einbau: Audio System empfiehlt das ausdrücklich, und ich schließe mich dem an – ein 120er in einer undichten Blechtür klingt dünn und resonanzreich. Mindestens eine Lage Butyl auf der Außenhaut, bevor der Lautsprecher reinkommt.
• Flankensteilheit der Weiche wählen: Die 12-dB/Oktave-Trennung ist für die meisten Setups die bessere Wahl, weil sie den Tieftöner früher und steiler von oberen Frequenzen trennt. Die 6-dB-Option klingt offener, verlangt aber mehr vom Treiber in der Übergangszone.
• Hochtonpegel anpassen: Wenn der Hochtöner auf dem Armaturenbrett oder an der A-Säule sitzt, reicht in vielen Fällen 0 dB oder −1,5 dB. Sitzt er tiefer oder ungünstiger, kann +1,5 dB sinnvoll sein – am besten per Gehör und mit einem Messmikrofon final abstimmen.
• Polarität und Feuchtigkeit: Auf korrekte Polung achten – besonders beim passiven Betrieb, weil eine falsche Polarität am Hochtöner die Bühnenabbildung sofort zerstört. Der Tieftöner darf zudem nicht direktem Feuchtigkeitseintrag ausgesetzt sein, was bei Türeinbauten eine ordentliche Abdichtung der Kabelführungen erfordert.

Das Audio System HX120 SQ EVO 3 ist ein System für Leute, die in kleinen Einbauverhältnissen keine Abstriche beim Klang machen wollen. Die Flexibilität der Frequenzweiche macht es sowohl für den passiven als auch für den aktiven Betrieb interessant. Wer ein unkompliziertes Upgrade mit echtem SQ-Potenzial sucht und nicht auf einen 165er angewiesen ist, liegt hier richtig.
