Audio System HX12 FLAT EVO

Audio System HX12 FLAT EVO – flacher 12-Zoll-Subwoofer für anspruchsvolle SQ-Setups mit echtem Tiefgang

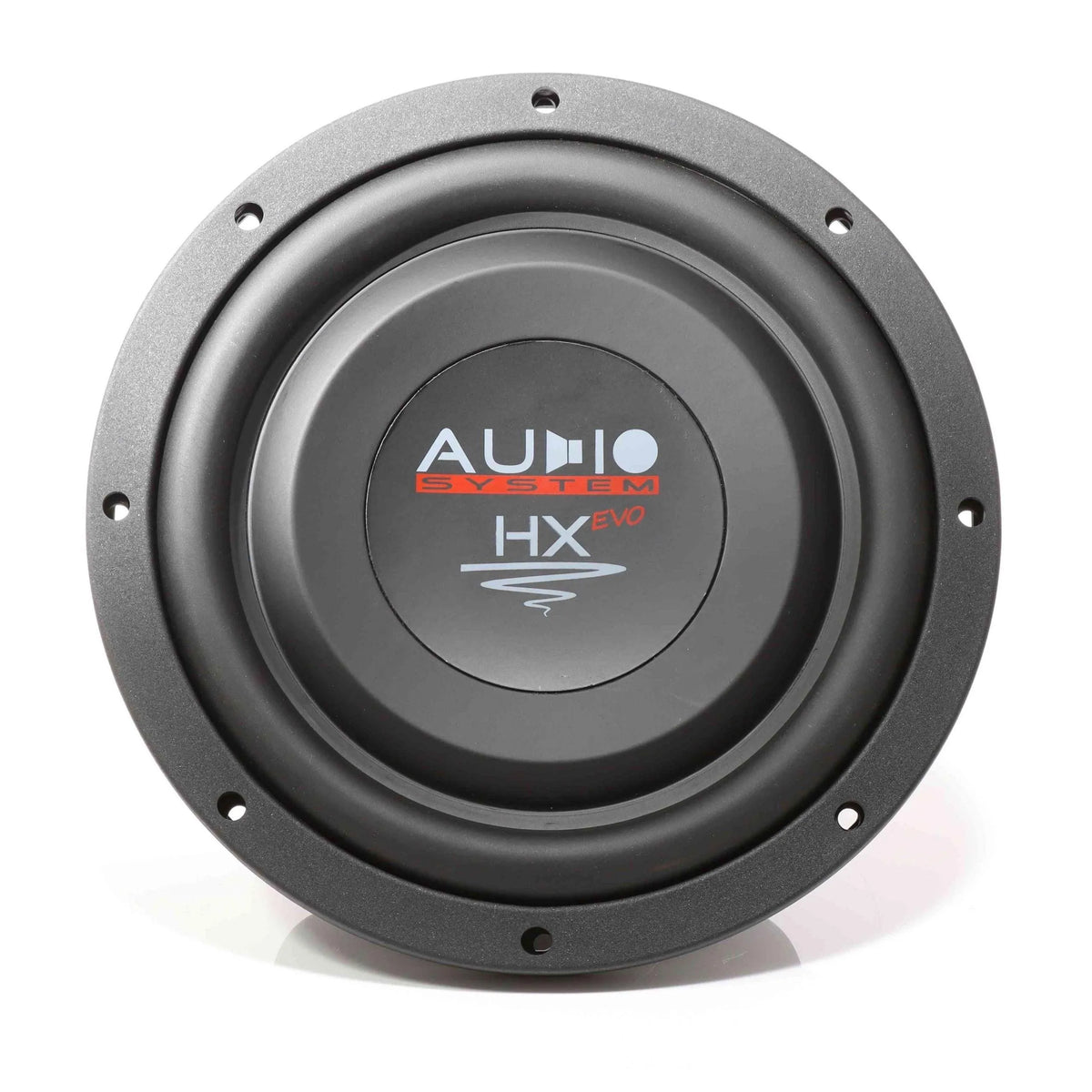

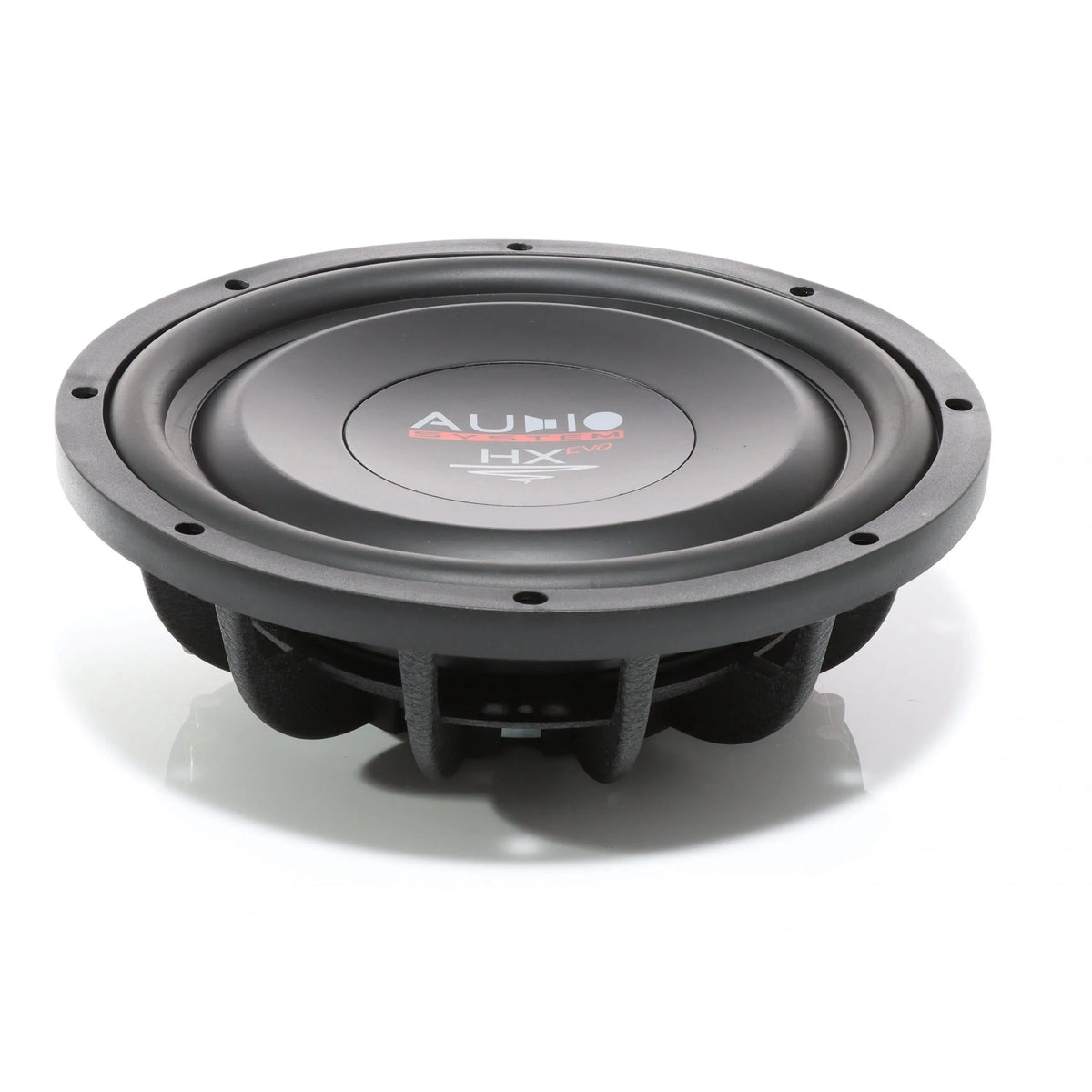

Der Audio System HX12 FLAT EVO ist ein 12-Zoll-Flachsubwoofer aus der HX-Series, der genau dann interessant wird, wenn der Einbauraum knapp ist, aber an der Klangqualität nicht gespart werden soll. Mit gerade mal 92 mm Einbautiefe passt er in Stellen, wo ein konventioneller Sub schlicht nicht hinpasst – Türen, flache Kofferraumabteile, Fahrzeuge mit wenig Unterflurraum. Das hier ist kein Kompromissprodukt, sondern ein sauber ausgelegter SQ-Sub für den, der tief und präzise will, ohne den Kofferraum zu opfern.

Technische Highlights des HX12 FLAT EVO

• HPPC-Membran (High Pressed Paper Cone): Audio System setzt auf hochverdichtetes Papier statt Plastik oder Schaum – das gibt der Membran die nötige Steifigkeit für saubere Wiedergabe bei niedrigen Frequenzen, ohne unnötig Masse zu erzeugen. Relevant für Impulstreue und SQ.
• 50,8 mm Schwingspule in D2-Ausführung: Eine 2-Zoll-Doppelschwingspule mit jeweils 2 Ohm – das gibt dir Flexibilität bei der Impedanzwahl (1 Ohm parallel, 4 Ohm seriell), was bei der Endstufen-Auswahl hilft.
• ±10 mm linearer Hub: Für einen Flachsubwoofer ein solider Wert. Der Xmax von 10 mm bedeutet, dass der Sub innerhalb dieses Bereichs verzerrungsarm arbeitet – für Pegel-Ansprüche sollte man das im Hinterkopf behalten.

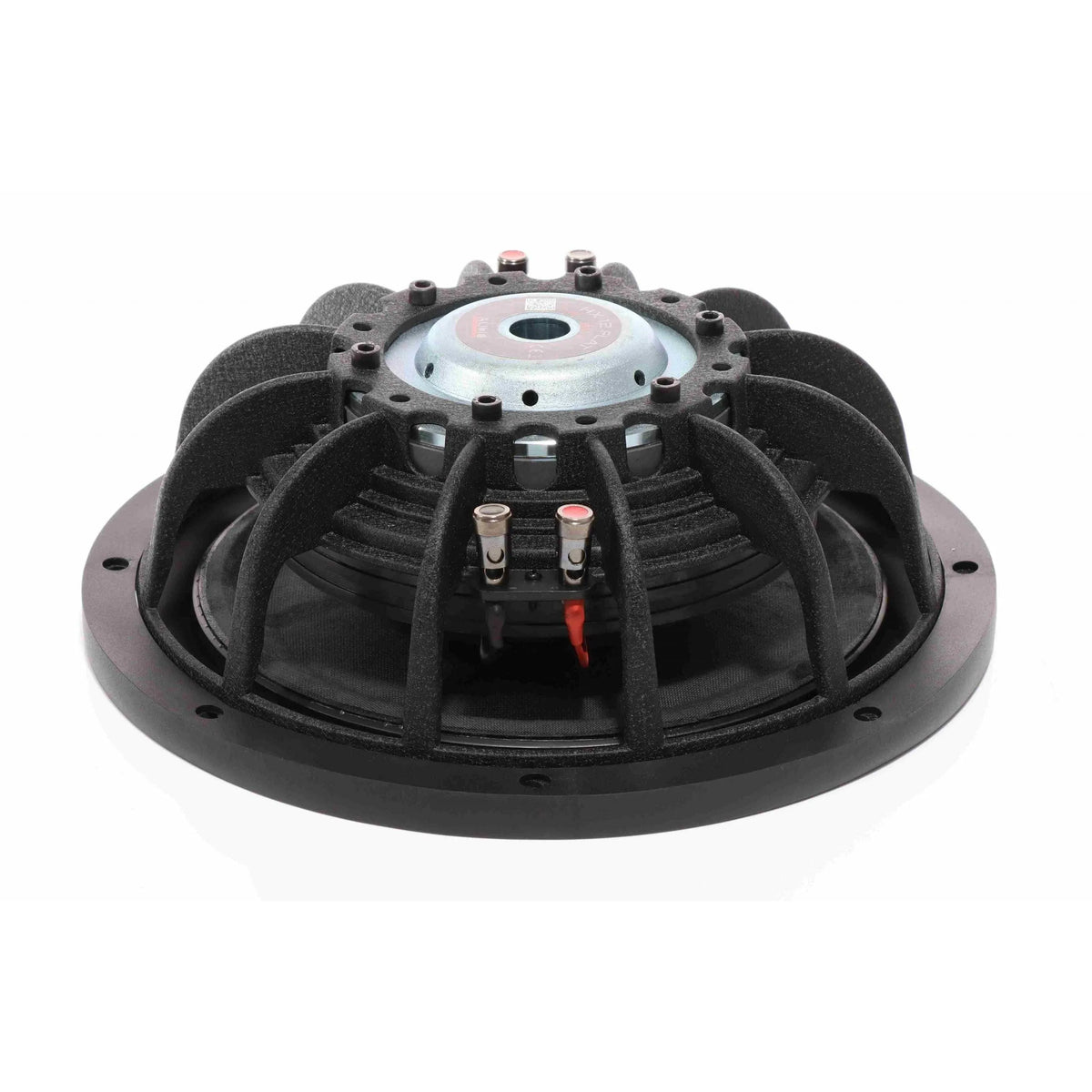

• HEM Y45 Magnet mit 15-fach-Belüftungssystem: Hocheffizienter Antrieb kombiniert mit einem aufwändigen Belüftungskonzept, das die Wärme aus dem Magnetsystem ableitet. Bei Flachsubs, die thermisch häufig schneller an Grenzen stoßen, ein wichtiges Detail.
• Progressiver PC/Connex-Spider: Progressiv aufgehängte Spider bedeutet, dass der Hub-Widerstand mit zunehmendem Ausschlag steigt – das schützt den Sub vor mechanischer Überlastung und sorgt für kontrolliertes Verhalten am Ende des Hubbereichs.
• Eingewebte Silberlitzen: Die Verbindung zwischen Schwingspule und Terminal wird direkt in die Spider eingewoben – kein baumelndes Kabel, das mechanisch belastet wird oder scheuert. Langlebigkeit und Zuverlässigkeit im Dauerbetrieb.

Technische Daten des HX12 FLAT EVO im Überblick

• Typ: 12-Zoll-Flachsubwoofer (HX-Series)
• RMS-Belastbarkeit: 400 W
• Schwingspule: 50,8 mm, Dual 2 Ohm (D2)
• Linearer Hub (Xmax): ±10 mm
• Resonanzfrequenz (Fs): 35,1 Hz
• Gesamtgüte (Qts): 0,68
• Äquivalentvolumen (Vas): 35,7 l
• Effektive Membranfläche (Sd): 551,5 cm²
• Bewegte Masse (Mms): 173,3 g
• Kraftfaktor (BL): 13,8 Tm
• Kennschalldruck: 89,1 dB (2,83 V / 1 m)
• Frequenzbereich: 25–150 Hz
• Außendurchmesser: 321 mm
• Einbauöffnung: 281 mm
• Einbautiefe: 92 mm
• Gesamthöhe: 108 mm
• Gewicht: 8,0 kg

Einsatzbereich & Kompatibilität – wo der HX12 FLAT EVO seine Stärken ausspielt

Der HX12 FLAT EVO ist gemacht für Fahrzeuge, in denen Einbauraum eine echte Einschränkung ist: Limousinen mit flachem Kofferraum, Fahrzeuge mit Unterflur-Reserveradmulde oder ambitionierte Einbauten hinter der Rücksitzbank. Mit einem Qts von 0,68 und einem Fs von 35,1 Hz empfiehlt sich der Sub je nach Simulation für ein mittelgroßes geschlossenes Gehäuse oder ein kleines Bassreflex-Gehäuse – eine Simulation mit Software wie WinISD auf Basis der T/S-Parameter gibt hier die verlässlichste Antwort für deine konkrete Situation.

Leistungsseitig braucht er eine Endstufe, die an der gewählten Impedanz (1 oder 4 Ohm) sauber 400 W RMS liefert – Endstufen von Four Connect oder DD Audio aus unserem Sortiment passen da gut ins Bild. Ein DSP vor der Endstufe ist bei einem SQ-orientierten Aufbau, für den dieser Sub gemacht ist, eigentlich gesetzt – Laufzeitkorrektur und sauberes Filterdesign machen hier den Unterschied hörbar.

Worauf du beim Einbau des HX12 FLAT EVO achten solltest

• Einbautiefe ist das, was sie ist: 92 mm klingt wenig, und das ist es auch. Miss deine Einbausituation sorgfältig aus – inklusive Magnet und eventueller Kabelführung hinter dem Sub. Der Gusskorb lässt keine große Fehlertoleranz.
• Gehäuseabstimmung ernst nehmen: Ein Flachsub mit diesen T/S-Parametern reagiert auf falsches Gehäusevolumen sensibler als ein tiefer Hub-Sub. Zu kleines Volumen kostet Tiefgang, zu großes macht den Bass schwammig. Simulation vorab ist Pflicht, keine Kür.
• Thermisches Management: Das 15-fach-Belüftungssystem hilft, aber bei Flachsubs generell gilt: Dauerpegel an der Leistungsgrenze erzeugt mehr Wärme als bei tiefer bauenden Konstruktionen mit mehr Luftvolumen im Gehäuse. Setz einen vernünftigen Tiefpassfilter (Trennfrequenz 80–100 Hz) und fahr ihn nicht dauerhaft in die Verzerrung.
• Kabelquerschnitt zur Endstufe: Bei 400 W RMS solltest du mit mindestens 10 mm² Stromkabel zur Endstufe arbeiten, besser 16 mm² wenn die Leitungslänge über 3–4 m geht. Auf der Lautsprecherseite reichen 4 mm² problemlos.

Der Audio System HX12 FLAT EVO ist eine solide Wahl für alle, die aus einer räumlich eingeschränkten Einbausituation noch ein anständiges SQ-Fundament herausholen wollen – ohne auf Markenniveau oder Verarbeitungsqualität zu verzichten. Wer hingegen Maximalpegel im Vordergrund hat, sollte eher zu einem Sub mit mehr Hub greifen. Für den typischen Alltagsfahrer mit Klanganspruch ist dieser Flachsub aber genau das richtige Werkzeug.
