Audio System HX12 EVO BR

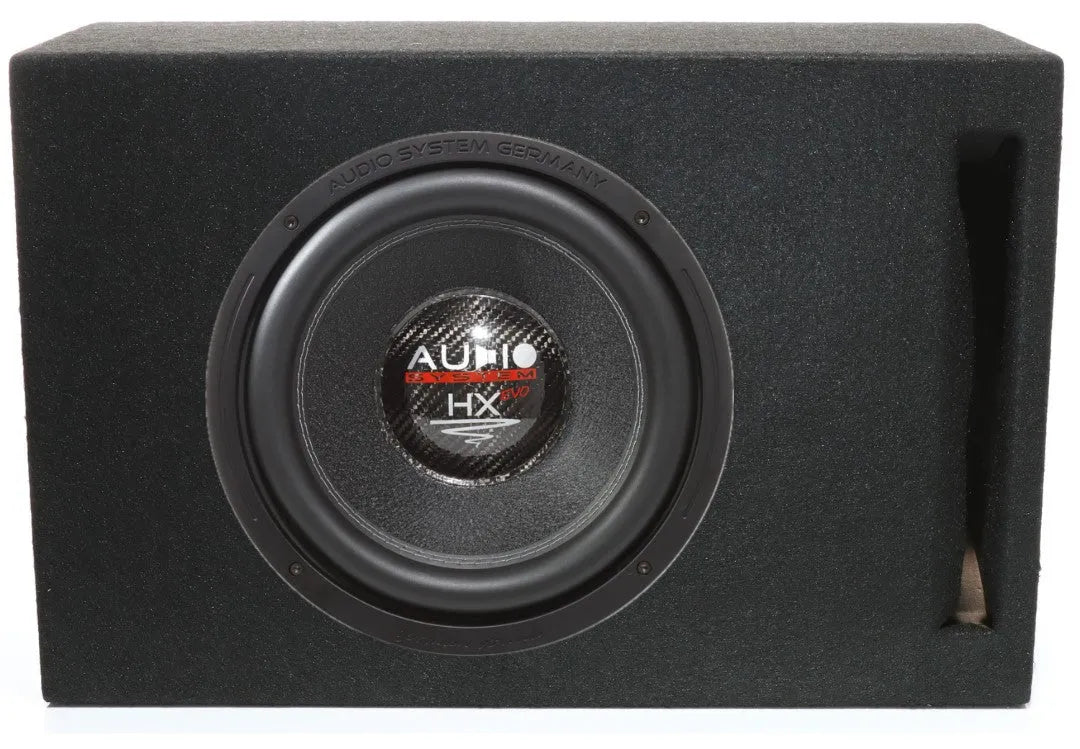

Audio System HX12 EVO BR – fertiger Bassreflex-Subwoofer für den direkten Einbau

Wer keinen Bock auf stundenlange Gehäuseberechnungen und MDF-Staub in der Garage hat, aber trotzdem kein Kompromissprodukt will, der landet früher oder später beim Audio System HX12 EVO BR. Das ist ein vollständiges Bassreflex-System – 12-Zoll-Chassis plus abgestimmtes 50-Liter-MDF-Gehäuse, fertig aufeinander abgestimmt, direkt einbaufertig. Ich würde es in erster Linie als SQ-orientierten Allrounder einordnen: tiefes, kontrolliertes Bassfundament, das nicht nach Aufmerksamkeit schreit, aber sauber spielt. Für klassische SPL-Setups mit extremem Maximalpegel ist das hier nicht die erste Wahl – dafür ist das Konzept zu sehr auf linearen, verzerrungsarmen Betrieb ausgelegt.

Technische Highlights des HX12 EVO BR

• Fertig abgestimmtes 50-Liter-Bassreflexgehäuse: Das Gehäuse ist speziell auf das verbaute HX12 EVO Chassis und den GI12-Port ausgelegt. Wer ein passendes Volumen selbst berechnen und bauen will, braucht dafür Erfahrung – hier ist die Arbeit bereits erledigt, und das Ergebnis ist ein aufeinander abgestimmtes System ohne Kompromisse beim Abstrahlverhalten.
• 500 W RMS Belastbarkeit: Das ist der Dauerlastwert für das Gesamtsystem – nicht der Peakwert, der auf dem Papier gut aussieht aber nichts über Dauerbetrieb aussagt. 500 W RMS bedeutet, dass du hier eine ordentliche Endstufe mit entsprechender Ausgangsleistung sauber betreiben kannst, ohne das System zu überfordern.
• 54-mm-Schwingspule: Eine größere Schwingspule bedeutet mehr Klebefläche, mehr thermische Masse und damit bessere Wärmeabfuhr. Das kommt der Langzeitstabilität bei längeren Lautstärkephasen zugute.
• Linearer Hub ±12 mm Xmax: Das ist der Bereich, in dem das Chassis ohne signifikante Verzerrungen arbeitet – ausreichend für ein SQ-orientiertes Setup in einem typischen PKW-Kofferraum. Wer hingegen auf maximalen Schalldruck setzt und die Membran bis ans Limit prügeln möchte, sollte sich ein SPL-spezifisches Chassis anschauen.
• Resonanzfrequenz 33 Hz und Qts von 0,51: Der Qts-Wert liegt im Bereich, der sich gut für Bassreflexgehäuse eignet – das passt also zur Gehäusewahl. Die Fs von 33 Hz signalisiert, dass der Sub auch im tieffrequenten Bereich noch ordentlich arbeitet, ohne dass man den Tiefbass künstlich boosten müsste.
• MDF-Gehäuse mit solider Verarbeitung: MDF ist kein günstiger Kompromiss, sondern das Material der Wahl für resonanzarme Subwoofergehäuse. Mit rund 25 kg Gesamtgewicht ist das System kein Leichtgewicht – was auch über die Menge des verbauten Materials und den Magneten etwas aussagt.

Technische Daten des HX12 EVO BR im Überblick

• Chassis: Audio System HX12 EVO (12 Zoll)
• Gehäusetyp: Bassreflex (MDF)
• Gehäusevolumen: 50 Liter
• RMS-Belastbarkeit: 500 W
• Impedanz: 4 Ohm
• Schwingspulendurchmesser: 54 mm
• Linearer Hub (Xmax): ±12 mm
• Resonanzfrequenz (Fs): 33 Hz
• Gesamtgüte (Qts): 0,51
• Elektrische Güte (Qes): 0,60
• Mechanische Güte (Qms): 3,33
• Äquivalentvolumen (Vas): 35 Liter
• Membranfläche (Sd): 435 cm²
• Bewegte Masse (Mms): 145 g
• Kraftfaktor (BL): 14 Tm
• Kennschalldruck: 90 dB (2,83 V / 1 m)
• Frequenzbereich Chassis: 20–1.000 Hz
• Gehäuselänge: 620 mm
• Gehäusehöhe: 380 mm
• Gehäusetiefe (vorne): 260 mm
• Gehäusetiefe (hinten): 390 mm
• Gesamtgewicht: ca. 25 kg

Einsatzbereich & Kompatibilität des HX12 EVO BR

Das HX12 EVO BR ist ein fertiges System, das sich vor allem für Fahrzeuge eignet, in denen der Kofferraum ausreichend Platz für ein Gehäuse mit 620 × 380 mm Grundfläche bietet – also Kombis, SUVs oder größere Limousinen mit guter Kofferraumtiefe. In kompakte Kleinwagen passt das System dimensionsbedingt häufig nicht sinnvoll. Die Trapezform (260 mm vorne, 390 mm hinten) hilft dabei, das Gehäuse optimal in Kofferraumecken zu positionieren und Platz zu sparen.

Für den Betrieb empfehle ich eine Mono-Endstufe mit stabiler Ausgangsleistung um 500 W RMS an 4 Ohm – hier passt beispielsweise eine kompakte Class-D-Endstufe gut, die sich ohne großen Aufwand unter oder neben dem Gehäuse unterbringen lässt. Ein DSP davor ist keine Pflicht, aber sinnvoll: Damit lässt sich das Trennfrequenz- und Phasenbild sauber auf die restliche Anlage abstimmen. Wer im Fahrzeug bereits Komponenten-Lautsprecher von Audio System verbaut hat, bekommt hier einen thematisch passenden Subwoofer, der klanglich in die gleiche Richtung geht.

Worauf du beim Einbau des HX12 EVO BR achten solltest

• Kabelquerschnitt nicht unterschätzen: Bei 500 W RMS Dauerlast sollte das Stromkabel zur Endstufe mindestens 25 mm² haben – 10 mm² ist bei dieser Leistungsklasse zu knapp und kann langfristig zu Spannungsabfall und Verzerrungen führen.
• Belüftung des Bassreflexports freihalten: Der GI12-Port muss frei abstrahlen können. Wenn das Gehäuse direkt an eine Wand oder Verkleidung gepresst wird, kostet das messbar Tiefbasswiedergabe und kann Strömungsgeräusche erzeugen. Mindestens 15–20 cm Abstand hinter dem Port einplanen.
• Tiefpassfrequenz richtig setzen: Mit einer Fs von 33 Hz und dem abgestimmten Bassreflexgehäuse sollte der Tiefpass an der Endstufe oder am DSP zwischen 60 und 80 Hz angesetzt werden – abhängig davon, was die restliche Anlage im Bassbereich abdeckt. Zu hohe Trennfrequenzen machen den Bassreflexcharakter hörbar und nehmen dem System seine Stärken.
• Einbauort und Fahrzeugdämmung: Ein fertig abgestimmtes Bassreflexgehäuse klingt nur so gut, wie der Raum, in dem es spielt. Ohne Basisdämmung der Kofferraumwände geht ein guter Teil der Energie als Körperschall verloren. Wer das System wirklich ausreizen will, sollte vorher zumindest die Kofferraum-Seitenteile dämmen.

Das Audio System HX12 EVO BR ist für alle interessant, die ein hochwertiges, spielfertig abgestimmtes Bassreflexsystem suchen und weder Zeit noch Werkzeug für eine Eigenbaulösung investieren wollen – ohne dabei auf klangliche Qualität zu verzichten. Wer dagegen maximalen Pegel und günstigen Einstiegspreis als primäres Kriterium hat, ist hier fehl am Platz. Für einen gepflegten, tiefen, verzerrungsarmen Bass im Alltag macht dieses System aber eine solide Figur.
