Audio System HX100 SQ EVO 3

Audio System HX100 SQ EVO 3 – Kleines Format, ernsthafter Anspruch

Das Audio System HX100 SQ EVO 3 ist ein 100-mm-2-Wege-Compo-System, das speziell für Sound-Quality-Anwendungen entwickelt wurde – also genau dort, wo es nicht um Pegel um jeden Preis geht, sondern um ein stimmiges, detailreiches Klangbild. Vier Zoll Tieftöner klingt nach wenig, aber wer schon mal ein gut eingebautes SQ-System dieser Klasse gehört hat, weiß: Die Größe ist nicht der limitierende Faktor – der Einbau und die Abstimmung sind es. Ich würde dieses Set überall dort verbauen, wo Platz knapp ist, aber der Anspruch an Klangqualität nicht kompromittiert werden soll – zum Beispiel in A-Säulen-Einbauten oder Fahrzeugen mit sehr begrenzten Türtaschen.

Technische Highlights des HX100 SQ EVO 3

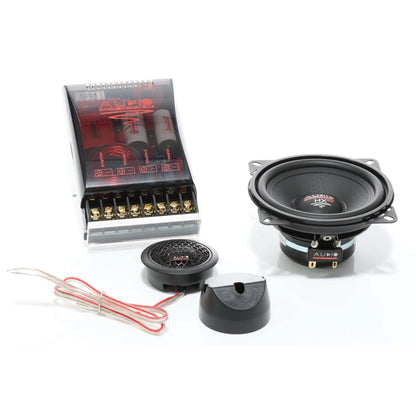

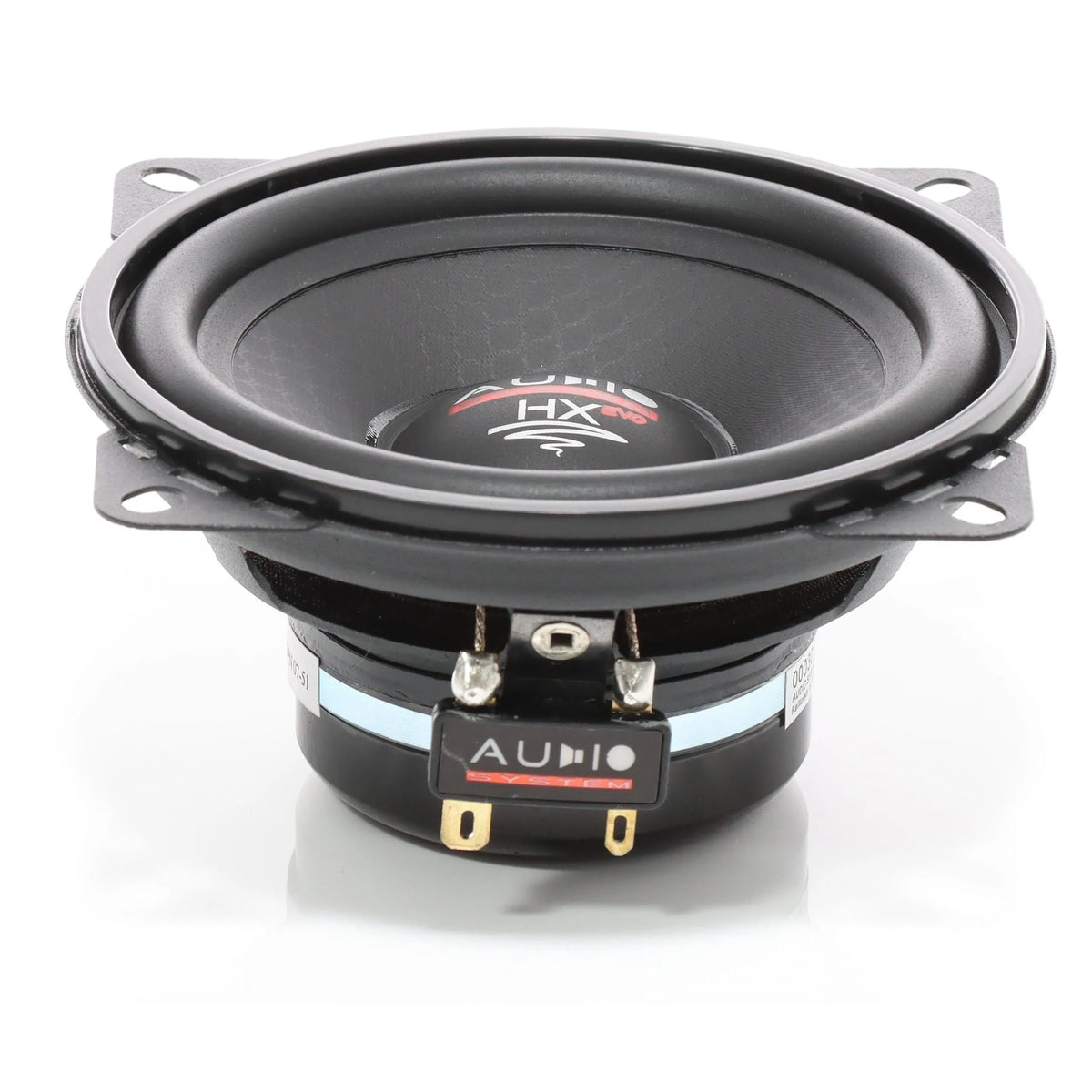

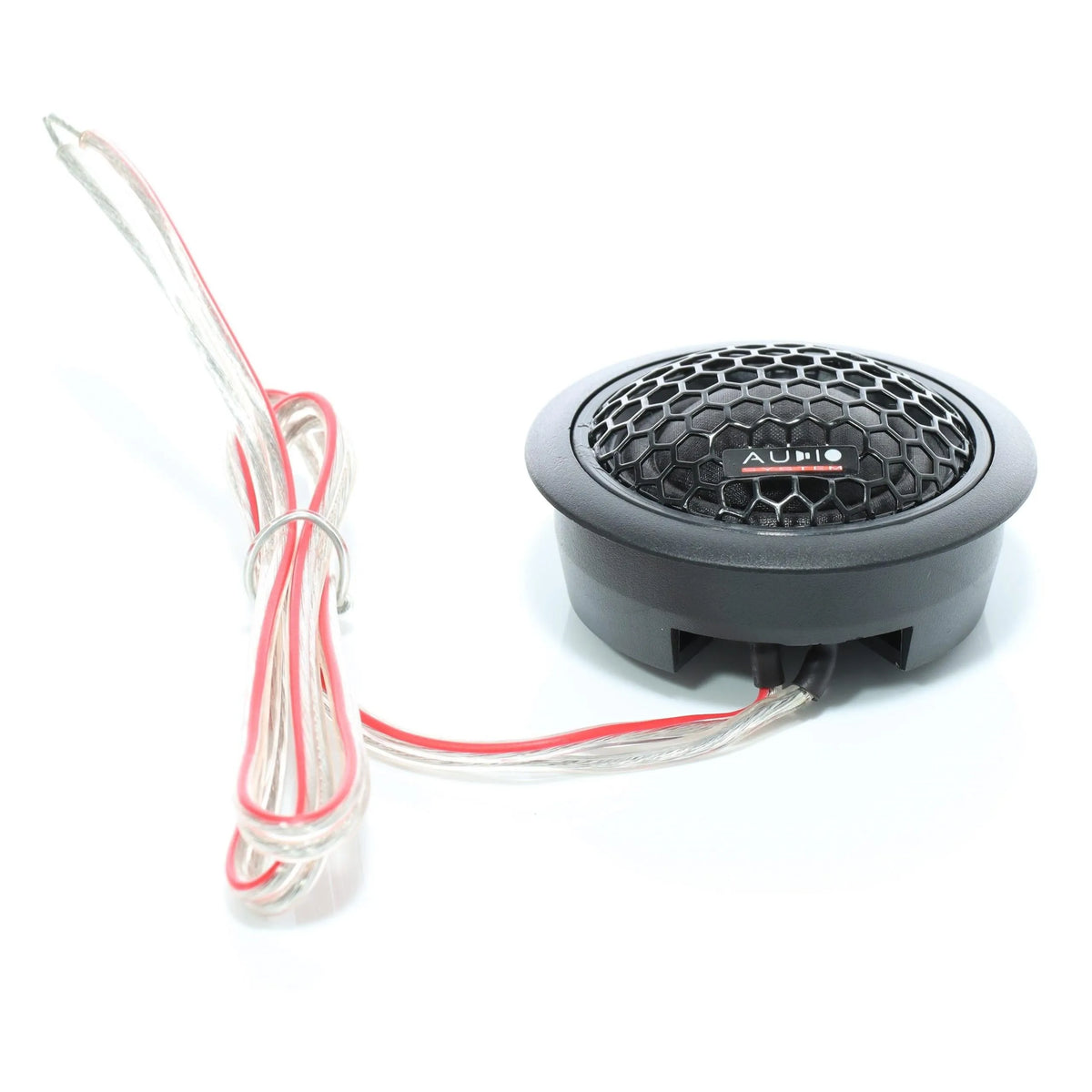

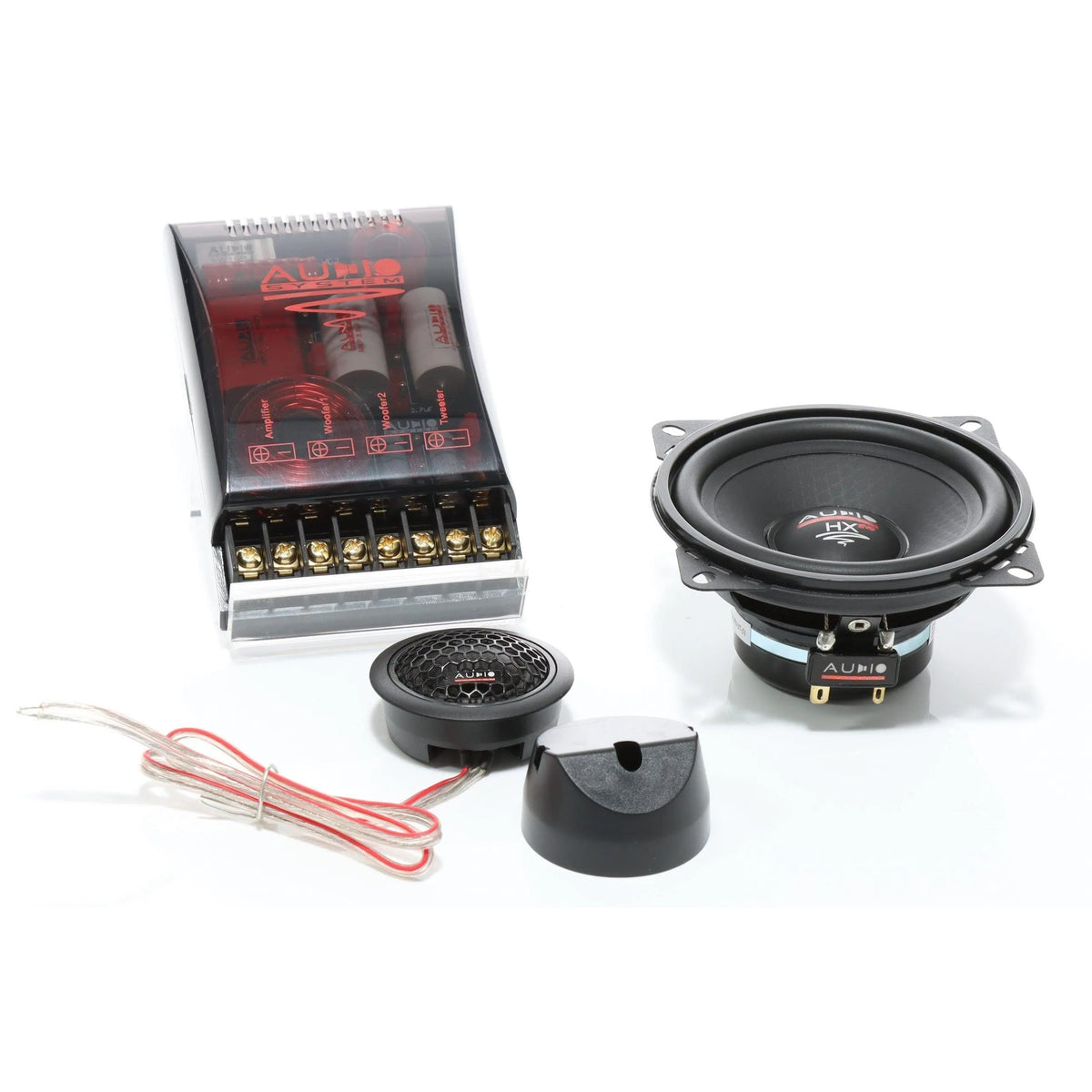

• Drei-Komponentensystem mit klarer Aufgabenteilung: Im Lieferumfang sind zwei Hochtöner (HS 25 EVO 2), zwei passive Weichen (FWX EVO 2) und zwei Tieftöner (EX 100 SQ EVO 3) enthalten. Jede Komponente ist aufeinander abgestimmt – das ist kein Zufalls-Bundle, sondern ein durchdachtes System.
• 3-Ohm-Impedanz für höhere Leistungsausbeute: Viele SQ-Systeme laufen auf 4 Ohm, dieses auf 3 Ohm. Das bedeutet, dass der angeschlossene Verstärker unter realen Bedingungen etwas mehr Leistung abgibt – ein Vorteil, wenn man einen Amp knapp am Limit betreibt oder möglichst viel aus einem Class-AB-Kanal herausholen will.

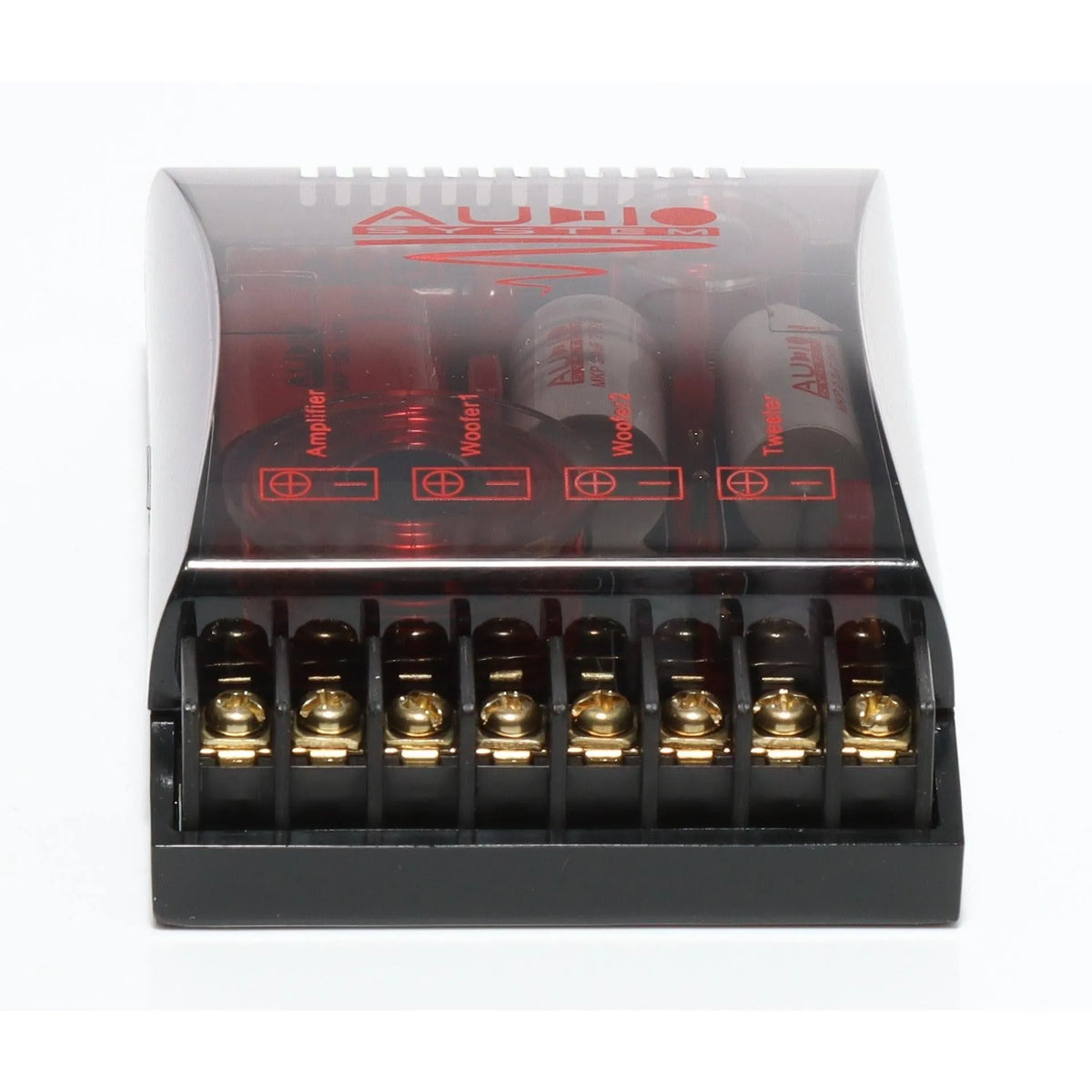

• Einstellbare Hochtonpegel per Jumper: Die passive Weiche erlaubt vier Höhenabstufungen (+1,5 / 0 / −1,5 / −3 dB). Damit lässt sich der Hochtonkanal ohne DSP an unterschiedliche Einbausituationen und persönliche Klangpräferenzen anpassen – sinnvoll, weil A-Säulen-Einbauten oft zu einer Hochtonanhebung neigen.
• Drei wählbare Präsenzbereichs-Kondensatoren: Über Jumper wählt man zwischen 2,7 / 3,9 / 6,6 µF – das beeinflusst die Übernahmefrequenz und den Charakter im Präsenzbereich. Kombiniert mit der Hochton-Pegelwahl hat man also echten Spielraum für eine fahrzeugspezifische Feinabstimmung, ohne zwingend einen DSP in der Kette zu brauchen.
• Wählbare Flankensteilheit am Mitteltöner (6 oder 12 dB/Okt.): Mit 6 dB/Okt. klingt der Übergang weicher und natürlicher, mit 12 dB/Okt. gibt es eine sauberere Trennung. Je nach Einbausituation und Fahrzeugakustik kann das einen spürbaren Unterschied machen.
• Zuschaltbare Impedanzlinearisierung (R-C-Glied): Die Weiche hat ein zuschaltbares R-C-Netzwerk, das Impedanzspitzen im Übernahmebereich glättet. Das kommt besonders passiven Setups zugute, bei denen Impedanzschwankungen die Frequenzganglinearität des Verstärkers beeinflussen können.

Technische Daten des HX100 SQ EVO 3 im Überblick

• Systembestückung: 2× Hochtöner HS 25 EVO 2, 2× Weiche FWX EVO 2, 2× Tieftöner EX 100 SQ EVO 3
• Bauform: 2-Wege Compo-System
• Nennimpedanz: 3 Ohm
• Leistung (RMS/Peak): 90 W RMS / 120 W Peak pro Kanal
• Einbaudurchmesser: 91 mm
• Einbautiefe: 51 mm
• Hochtonpegel (Jumper): +1,5 / 0 / −1,5 / −3 dB
• Präsenzbereich (Jumper): 2,7 / 3,9 / 6,6 µF
• Mittelton-Flankensteilheit: 6 oder 12 dB/Okt.
• Impedanzlinearisierung: R-C-Glied, zuschaltbar

Einsatzbereich & Kompatibilität – wo das HX100 SQ EVO 3 seine Stärken ausspielt

Mit 91 mm Einbaudurchmesser und 51 mm Einbautiefe passt das HX100 SQ EVO 3 in viele Fahrzeuge, bei denen größere Systeme schlicht keinen Platz finden – etwa in Türen kompakter Fahrzeuge, A-Säulen-Pods oder Dash-Einbauten. Das System ist klar auf SQ-Anwendungen ausgelegt: Wer einen sauberen Stereofokus, gute Räumlichkeit und ein musikalisches Klangbild sucht, ist hier richtig. Für reine Pegel-Setups mit maximalen Schalldruckanforderungen ist es nicht konzipiert.

An der Verstärkerseite empfehle ich einen sauberen 2-Kanal-Amp, der stabile 3-Ohm-Lasten problemlos treibt – idealerweise mit gutem Dämpfungsfaktor. Wer zusätzlich einen DSP im System hat (z. B. einen 6- oder 8-Kanal-DSP-Amp), kann die passive Weiche weglassen oder parallel nutzen und das System noch genauer auf den Fahrzeuginnenraum abstimmen. Für den passiven Betrieb ist die FWX EVO 2 jedoch so flexibel, dass ein DSP kein Muss ist.

Worauf du beim Einbau des HX100 SQ EVO 3 achten solltest

• Stabile, planebene Montagefläche: Gerade bei kleineren Treibern macht eine satte, spielfreie Anlage des Lautsprechers am Einbauort einen hörbaren Unterschied. Wer den Tieftöner auf eine weiche oder unebene Fläche schraubt, verschenkt Klangtreue. Dichtungsring prüfen, ggf. selbst abdichten.
• Dämmung vor dem Einbau, nicht danach: Die Anleitung weist explizit darauf hin – und das zu Recht. Eine ordentlich gedämmte Türverkleidung ist bei einem SQ-System der größte klangliche Hebel. Lieber einen halben Tag Dämmung investieren als hinterher an den Weichen-Jumpern herumschrauben.
• Polarität sorgfältig prüfen: Bei Compo-Systemen mit passiver Weiche ist falsch gepolter Anschluss einer der häufigsten Fehler – besonders wenn Hochtöner und Tieftöner an unterschiedlichen Stellen eingebaut werden. Vor dem Schließen der Verkleidung immer kurz gegenphasen-checken (z. B. mit einem Phasentest-Ton).
• Feuchtigkeit fernhalten: 100-mm-Systeme sitzen oft in Positionen, die bei Regen oder Kondenswasser gefährdet sind. Wenn der Einbauort nicht ohnehin trocken ist, eine Schutzfolie hinter der Türverkleidung und/oder eine Abschirmung hinter dem Tieftöner einplanen.

Das Audio System HX100 SQ EVO 3 ist ein überzeugendes Argument dafür, dass Systemgröße und Klangqualität keine direkte Korrelation haben müssen. Für alle, die in beengten Einbausituationen keine Kompromisse beim Sound eingehen wollen, ist dieses Set eine ernsthafte Option – vorausgesetzt, der Einbau wird mit der nötigen Sorgfalt umgesetzt. Wer dagegen hauptsächlich Lautstärke sucht oder ein simples Plug-and-Play-System möchte, sollte woanders schauen.
