Audio System HX10 EVO

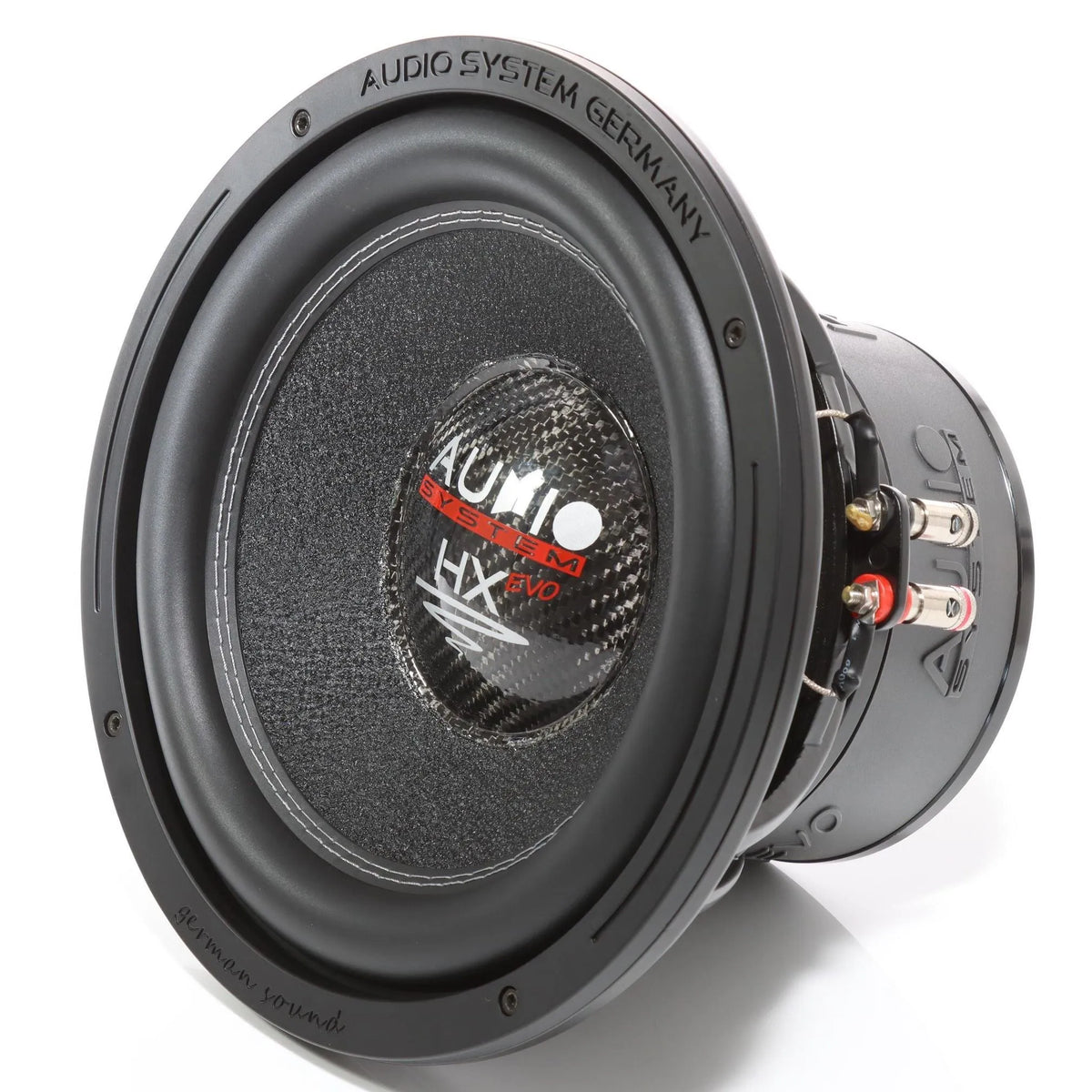

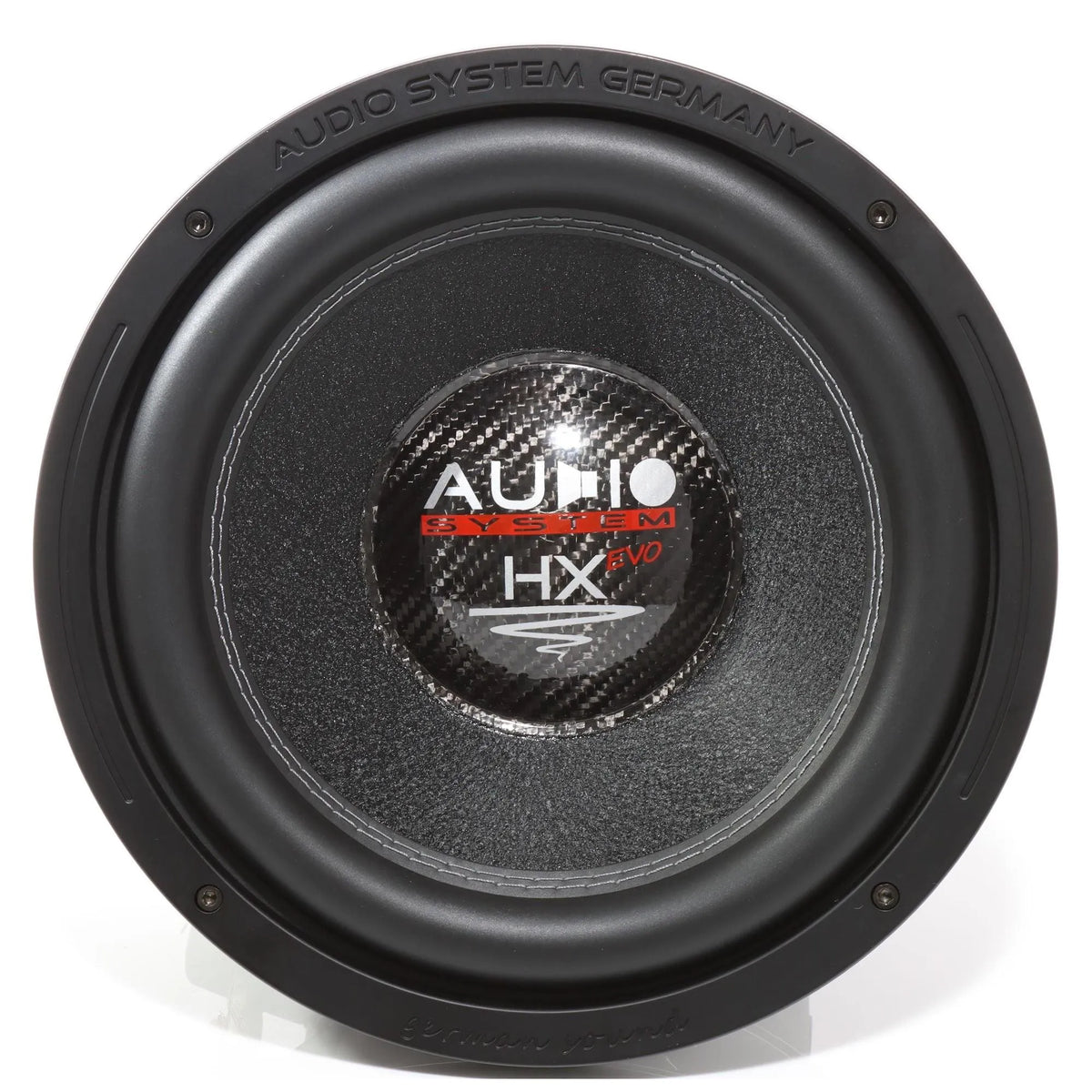

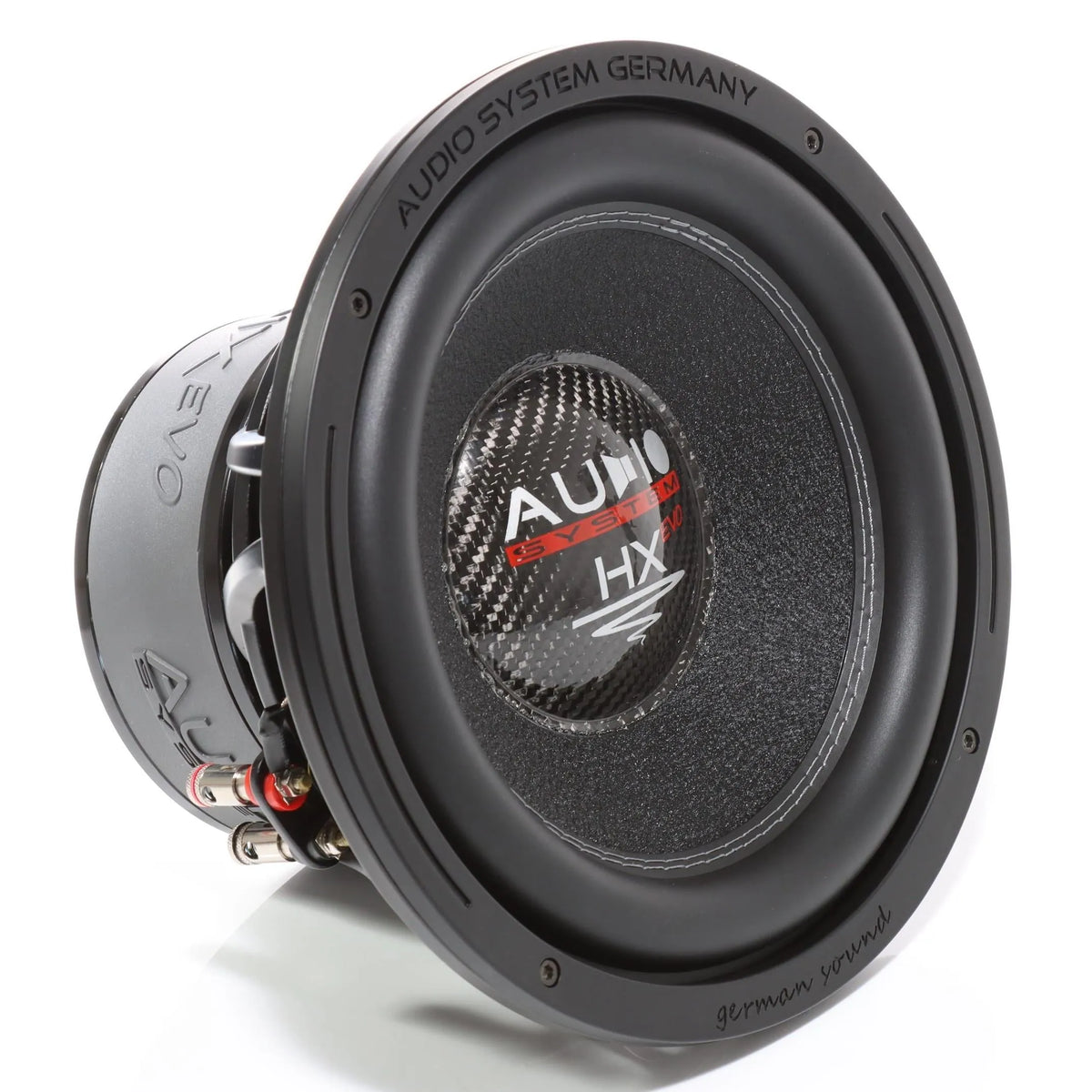

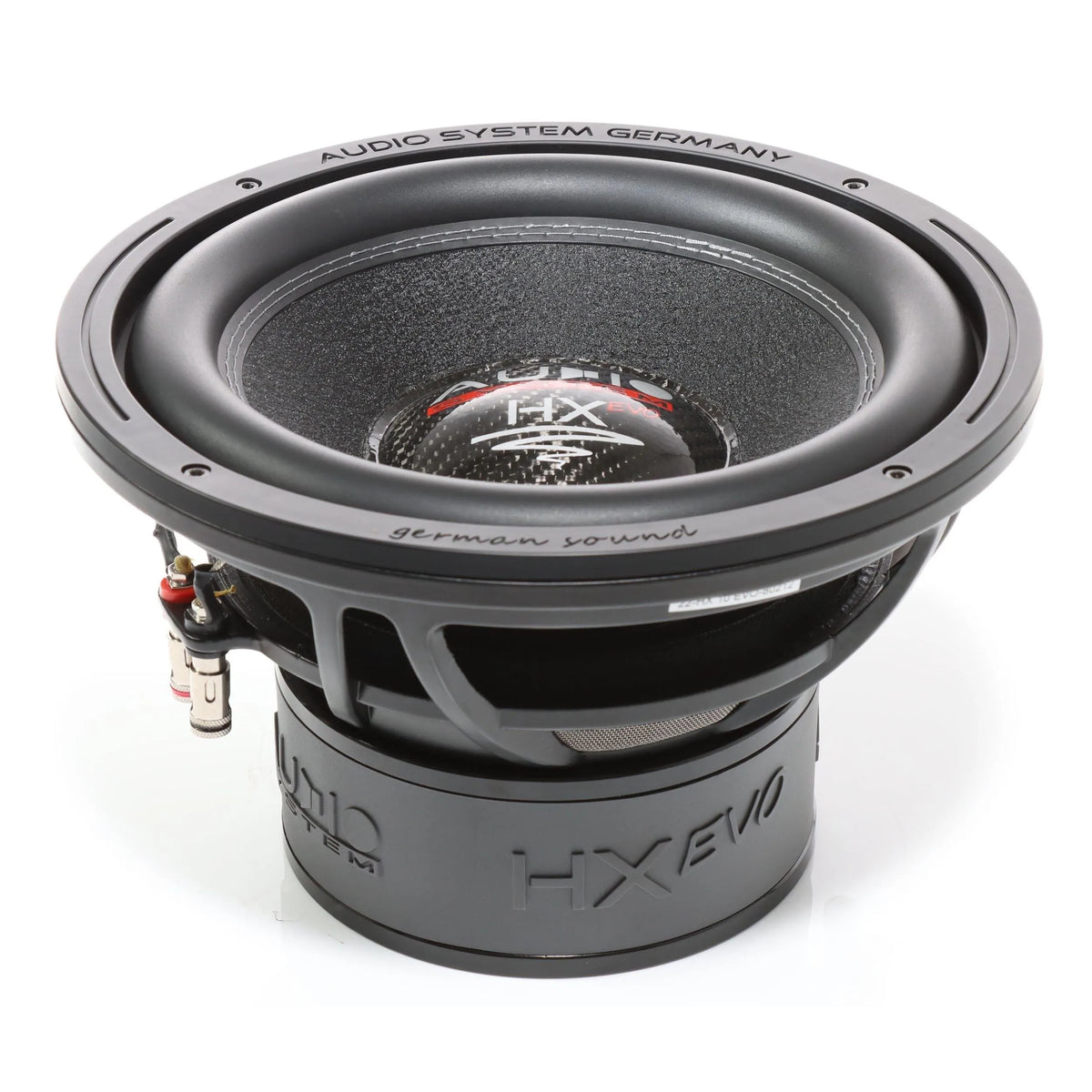

Audio System HX10 EVO – kompakter 10-Zoll-Subwoofer mit High-End-Anspruch

Der Audio System HX10 EVO ist ein 10-Zoll-Subwoofer aus der HX-Serie, der zeigt, dass kompakte Bauform und ernsthafter Bassdruck kein Widerspruch sein müssen. Mit 400 Watt RMS, einer Dual-2-Ohm-Schwingspule und einer durchdachten Konstruktion richtet sich der HX10 EVO an Hörer, die in beengten Einbauverhältnissen keinen Kompromiss beim Klang eingehen wollen. Ich würde ihn dort einsetzen, wo wenig Platz im Kofferraum ist, aber der Anspruch an Sound Quality klar vorhanden ist – klassisches SQ-Setup in einem Kompaktwagen oder einem Volumengehäuse unter der Rücksitzbank.

Technische Highlights des HX10 EVO

• HPPC-Membran mit Glasfaser-Staubschutzkappe: Die hochgepresste Papiermembran (High Pressed Paper Cone) ist auf ein gutes Verhältnis aus Steifigkeit und Masse optimiert. Die verstärkte Glasfaser-Dustcap schützt zuverlässig und trägt gleichzeitig zur Systemsteifigkeit bei – relevant für saubere Wiedergabe bei höheren Pegeln.
• 20-faches Belüftungssystem: Der Antrieb und der Korb sind aufwendig belüftet, was Wärmeentwicklung in der Schwingspule reduziert. Das verlängert die Belastbarkeit im Dauerbetrieb – besonders wichtig, wenn der Sub in einem geschlossenen Gehäuse läuft, wo die Luftzirkulation ohnehin eingeschränkter ist.
• HEM-Magnet mit progressivem PPTA Connex-Spider: Der hocheffiziente Magnet liefert mit einem Kraftfaktor (BL) von 12 Tm eine solide Kontrolle über die bewegte Masse von 98 g. Der progressive Spider sorgt dafür, dass der Hubverlauf am Ende des linearen Bereichs sanft begrenzt wird – das schützt vor harten Anschlägen bei kurzen Pegelspitzen.

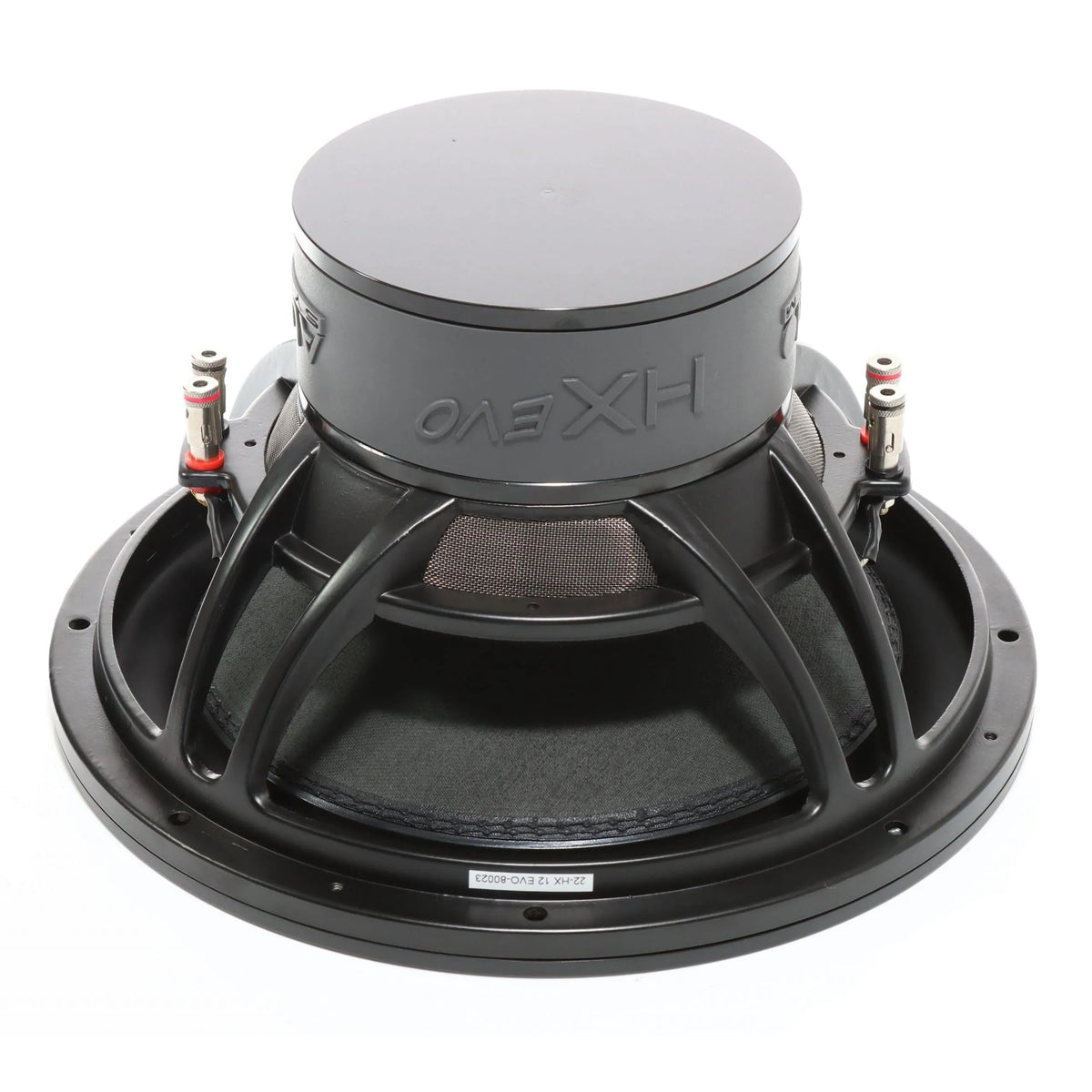

• Gusskorb und Elasthan-Gummisicke: Ein Gusskorb (statt Blechstanzkorb) ist formstabiler und reduziert unerwünschte Resonanzen im Gehäuse. Die eingenähte Elasthan-Gummisicke bleibt auch bei Temperaturschwankungen flexibel – im Fahrzeug ein echter Vorteil gegenüber einfachen Schaumstoffsicken.
• Eingewebte Silberlitzen: Die Zuleitungen zur Schwingspule sind direkt in den Spider eingewebt statt separat geführt. Das vermeidet mechanischen Stress an den Lötpunkten und ist ein Merkmal, das man eher bei teureren Treibern findet.

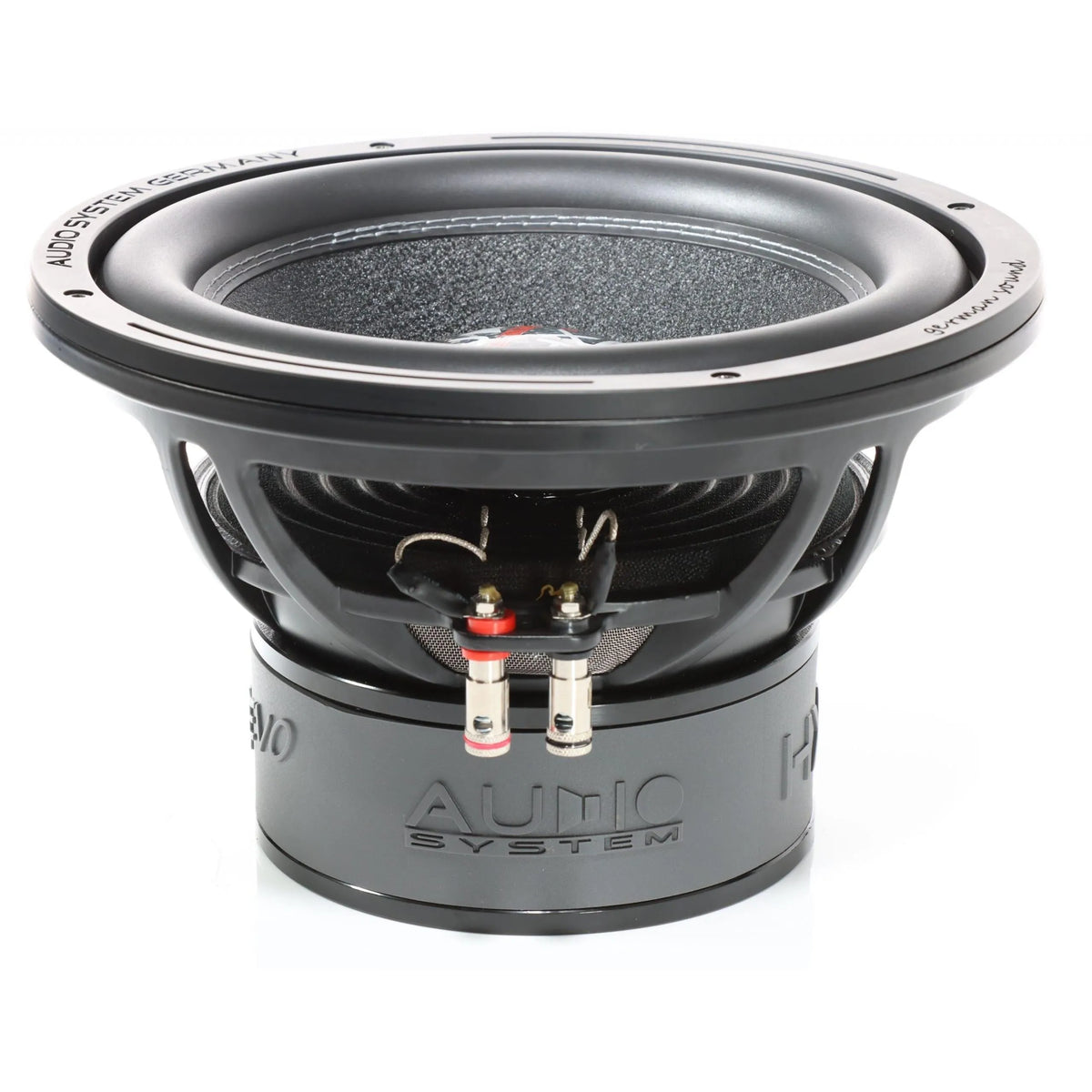

• Dual-2-Ohm-Konfiguration: Die D2-Ausführung lässt sich entweder auf 1 Ohm (parallel) oder 4 Ohm (seriell) an den Verstärker anschließen – das gibt Flexibilität bei der Endstufen-Auswahl und macht den HX10 EVO kompatibel mit den meisten gängigen Monoamps auf dem Markt.

Technische Daten des HX10 EVO im Überblick

• Nennleistung (RMS): 400 W
• Schwingspulenkonfiguration: Dual 2 Ohm (D2)
• Schwingspulendurchmesser: 54 mm
• Linearer Hub (Xmax): ±10 mm
• Kraftfaktor BL: 12 Tm
• Bewegte Masse (Mms): 98 g
• Effektive Membranfläche (Sd): 275 cm²
• Resonanzfrequenz (Fs): 35 Hz
• Gesamtgüte (Qts): 0,50
• Äquivalentvolumen (Vas): 35 l
• Kennschalldruck (2,83 V / 1 m): 89 dB
• Frequenzbereich: 22–1000 Hz
• Außendurchmesser: 259 mm
• Einbauöffnung: 238 mm
• Einbautiefe: 147 mm
• Gesamthöhe: 162 mm
• Gewicht: 8,0 kg

Einsatzbereich & Kompatibilität des HX10 EVO

Mit einem Qts von 0,50 und einem Vas von 35 Litern liegt der HX10 EVO in einem Bereich, der sowohl geschlossene als auch bassreflexabgestimmte Gehäuse ermöglicht. In einem kompakten geschlossenen Gehäuse (ca. 15–25 Liter netto) liefert er einen kontrollierten, präzisen Bass – ideal für SQ-orientierte Setups, in denen Genauigkeit vor rohem Pegel geht. Für mehr Wirkungsgrad in einem Bassreflexgehäuse (ca. 25–40 Liter) lässt er sich ebenfalls abstimmen, dann aber mit klarer Ausrichtung auf Pegel statt auf tiefste Frequenzen.

Die Einbautiefe von 147 mm ist kompakt genug für viele Fahrzeuge mit flachen Kofferräumen – Kompaktwagen, Kombis oder auch Unterflur-Setups in SUVs. Die Einbauöffnung von 238 mm ist mit Standard-Gehäuseplänen für 10-Zoll-Subs kompatibel. Als passende Endstufe empfiehlt sich ein Monoamp mit 200–400 Watt RMS an der gewählten Impedanz. In Kombination mit einem DSP lässt sich die Abstimmung auf den Raum noch deutlich feiner justieren – wer den HX10 EVO in ein aktives System integrieren will, ist mit einem 6- oder 8-Kanal-DSP gut bedient.

Worauf du beim Einbau des HX10 EVO achten solltest

• Impedanzkonfiguration vor dem Anschließen festlegen: D2 bedeutet, du hast die Wahl zwischen 1 Ohm (parallel) und 4 Ohm (seriell). Prüf vorher, was deine Endstufe stabil treibt – viele Monos machen bei 1 Ohm mehr Leistung, sind dort aber thermisch stärker gefordert. Im Zweifel lieber 4 Ohm und mehr Kontrolle als 1 Ohm mit Stabilitätsproblemen.
• Gehäusevolumen und Dichtigkeit: Bei einem geschlossenen Gehäuse ist saubere Abdichtung der Einbauffnung Pflicht – auch kleine Lecks kosten Bassdruck und können zu unangenehmen Strömungsgeräuschen führen. Butylband oder Dichtschaum am Flansch des Subs verwenden.
• Kabelquerschnitt nicht unterschätzen: Für 400 Watt RMS sollte die Stromversorgung der Endstufe mit mindestens 10 mm² (Strom- und Masseleitung) ausgelegt sein. Zu dünne Kabel begrenzen die Leistung und können im Dauerbetrieb warm werden.
• Tiefpassfilter korrekt einstellen: Der HX10 EVO ist bis 1000 Hz spezifiziert, aber als Subwoofer sollte der Tiefpass zwischen 80 und 120 Hz gesetzt werden. Wer den Sub über einem DSP betreibt, kann zusätzlich mit einem Subsonic-Filter ab ca. 25–30 Hz arbeiten, um den Treiber bei sehr tiefen Frequenzen zu entlasten.

Der Audio System HX10 EVO ist ein solide konstruierter 10-Zoll-Sub für alle, die auf begrenztem Raum einen kontrollierten, hochwertigen Bass aufbauen wollen – ohne dabei auf Verarbeitungsqualität zu verzichten. Wer ein reines SPL-Projekt plant, wird eher zu einem größeren Treiber mit mehr Hub greifen. Für ein durchdachtes SQ-Setup im Alltags- oder Wettbewerbsfahrzeug ist er aber eine klare Empfehlung.
