Audio System HS30 PHASE INSTALL EVO

Audio System HS30 Phase Install EVO – Hochtöner für den unsichtbaren Einbau

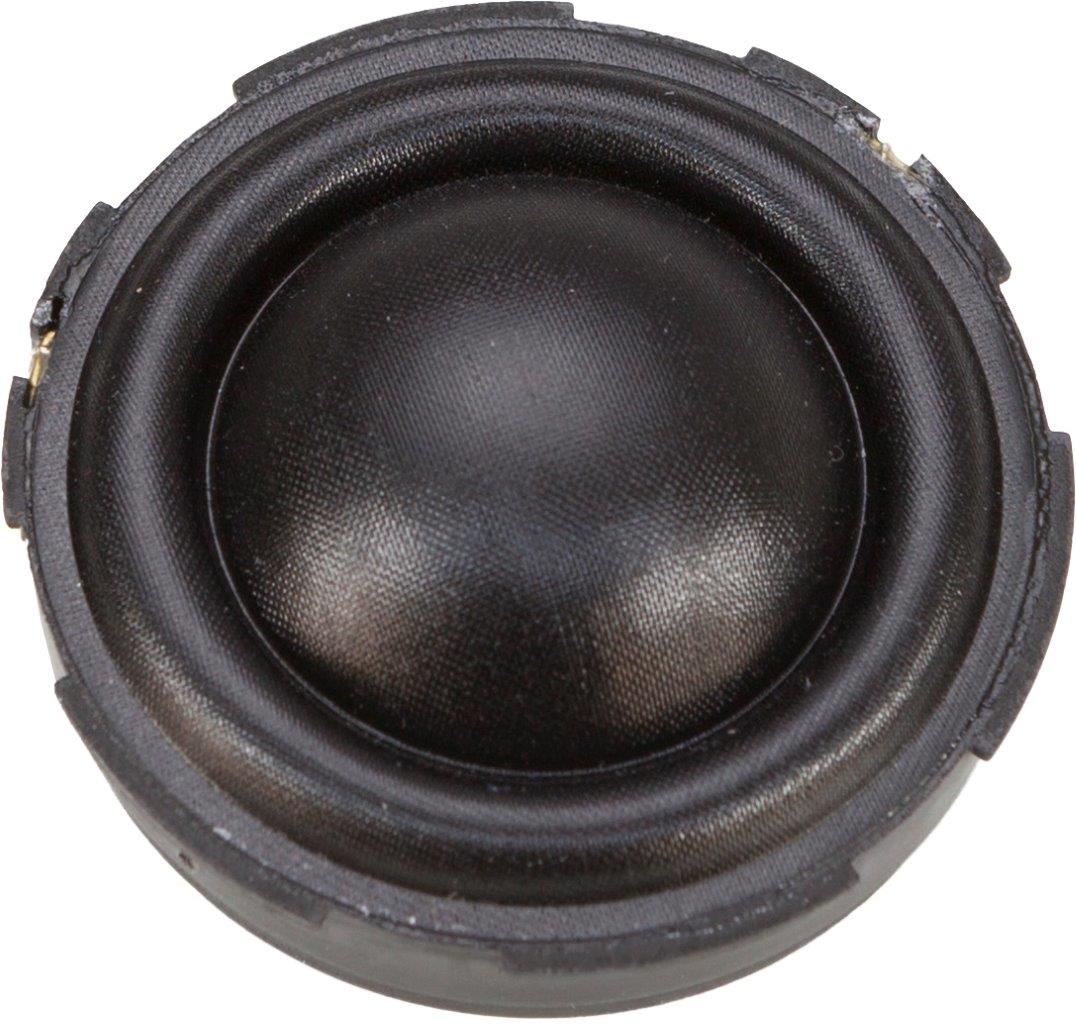

Der Audio System HS30 Phase Install EVO ist ein 30-mm-Gewebekalotten-Hochtöner, der speziell für den Unterbau-Einbau entwickelt wurde – also für Stellen, an denen der Lautsprecher nach oben oder seitlich gegen eine Fläche montiert und so quasi "versteckt" verbaut wird. Das macht ihn interessant für alle, die einen sauberen, unauffälligen SQ-Aufbau anstreben, bei dem keine Hochtöner-Pods oder sichtbaren Aufbauten stören sollen. Mit 51,5 mm Außendurchmesser und gerade mal 12 mm Einbautiefe passt er in Bereiche, wo andere Hochtöner schlicht nicht hinpassen. Ich würde ihn in einer Armaturenbrett-Spiegeldreieck-Lösung oder im A-Säulen-Unterbau einsetzen, wo Bauraum Mangelware ist.

Technische Highlights des HS30 Phase Install EVO

• Neodym-Antrieb mit 30-mm-Gewebekalotte: Neodym liefert hohe Antriebskraft bei minimalem Gewicht – das Gesamtgewicht pro Paar liegt bei nur 0,2 kg. Die Gewebekalotte (statt Metall oder Kunststoff) klingt bei den meisten SQ-Setups natürlicher und weniger harsch in den Höhen, was besonders bei Stimmen und Akustikmusik auffällt.
• Extrem flache Bauweise (12 mm Einbautiefe): Gerade mal 12 mm tief – das ist eine Ansage für alle, die in engen Karosseriehohlräumen oder unter Verkleidungen arbeiten. Die maximale Höhe inklusive Membranauslenkung beträgt 26 mm, das sollte man beim Planungsmaß im Hinterkopf behalten.
• Resonanzfrequenz 890 Hz – hoher Trennfrequenz-Spielraum: Die Fs liegt bei 890 Hz. Sinnvoll trennbar ist der HS30 laut Hersteller ab 2.000 Hz, was dem üblichen Arbeitsbereich für Hochtöner in Zwei-Wege- oder Drei-Wege-Systemen entspricht. Wichtig: Ein Hochpassfilter ist Pflicht – Vollbereichsbetrieb ohne Filterung würde den Hochtöner schnell überlasten.
• 90 W RMS je Lautsprecher: Für einen Unterbau-Hochtöner dieser Größe ist das eine ordentliche Belastbarkeit – vorausgesetzt, er läuft hinter einem geeigneten Hochpass. Das gibt Headroom für höhere Pegel, ohne dass man sich ständig Sorgen um Überlastung machen muss.
• 91,5 dB Kennschalldruck (2,83 V / 1 m): Ein solider Wirkungsgrad, der sich gut mit mittelklassigen Verstärkern kombinieren lässt. Man braucht keine überdimensionierte Endstufe, um ordentlichen Pegel zu erzielen – das ist bei DSP-basierten Systemen mit mehreren Kanälen ein klarer Vorteil.

Technische Daten des HS30 Phase Install EVO im Überblick

• Schwingspulendurchmesser: 30 mm
• Außendurchmesser: 51,5 mm
• Einbautiefe: 12 mm
• Einbauöffnung: 49 mm
• Max. Höhe inkl. Membranauslenkung: 26 mm
• Impedanz: 4 Ohm
• Belastbarkeit (RMS, je Lautsprecher): 90 W
• Kennschalldruck: 91,5 dB (2,83 V / 1 m)
• Frequenzbereich: 2.000 – 25.000 Hz
• Resonanzfrequenz (Fs): 890 Hz
• Membranfläche (Sd): 7,5 cm²
• Bewegte Masse (Mms): 0,39 g
• Kraftfaktor (BL): 2,2 Tm
• Gesamtgüte (Qts): 1,1
• Gewicht (Paar): 0,2 kg
• Lieferumfang: Paar (2 Stück)

Einsatzbereich & Kompatibilität – wo der HS30 Phase Install EVO seine Stärken ausspielt

Dieser Hochtöner ist klar auf SQ-Anwendungen ausgerichtet, bei denen der Einbau möglichst unauffällig bleiben soll. Unterbau-Positionen in der A-Säule, im Armaturenbrett oder in Spiegeldreieck-Lösungen sind sein Heimspiel. Durch den kleinen Außendurchmesser von 51,5 mm lässt er sich in vielen Fahrzeugen dort unterbringen, wo normale Hochtöner-Adapter schlicht zu dick oder zu groß wären.

Für den optimalen Einsatz empfiehlt sich ein DSP mit mindestens 6 Kanälen, damit du Trennfrequenz, Pegel und Phasenlage sauber einstellen kannst – bei Unterbau-Einbau ist Phasenkorrektur kein Luxus, sondern Voraussetzung für ein stimmiges Klangbild. Kombiniert werden sollte er mit einem passenden Mitteltöner oder Tieftöner, der zuverlässig bis mindestens 2.000 Hz spielt, damit keine Lücke im Übergangsbereich entsteht. Audio System bietet dazu passendes Komponentensystem-Zubehör – bei konkreten Kombinationsfragen einfach anfragen.

Worauf du beim Einbau des HS30 Phase Install EVO achten solltest

• Hochpassfilter ist Pflicht: Ohne geeignete Hochpassfilterung sollte dieser Hochtöner nicht betrieben werden – das gilt ohne Ausnahme. Eine saubere Trennung ab 2.000 Hz (12 oder 18 dB/Oktave) schützt die Kalotte und sorgt für den richtigen Einsatzbereich.
• Einbautiefe vs. Membranauslenkung nicht verwechseln: Die Einbautiefe beträgt 12 mm – aber die maximale Bauhöhe inklusive Membranauslenkung liegt bei 26 mm. Stelle sicher, dass hinter der Montagefläche genug Luft ist, damit die Membran sich frei bewegen kann, ohne irgendwo anzustoßen.
• Phasenlage bei Unterbau-Einbau prüfen: Wer den Hochtöner "unsichtbar" unter eine Fläche montiert, muss im DSP die Phasenlage zum Mittel- oder Tieftöner abgleichen – der indirekte Schallweg beeinflusst das Zeitverhalten. Ohne Korrektur leidet die Abbildung deutlich.
• Kabeldurchmesser passend wählen: Bei 90 W RMS reicht ein Anschlusskabel mit 0,75 mm² problemlos aus – kein Grund zur Überdimensionierung, aber auf ordentliche Lötverbindungen oder Quetschverbinder achten, damit keine Übergangswiderstände entstehen.

Der Audio System HS30 Phase Install EVO ist eine klare Empfehlung für alle, die einen hochwertigen Hochtöner in besonders beengten oder unauffälligen Einbaupositionen unterbringen wollen – ohne dabei bei Klangneutralität oder Belastbarkeit Kompromisse einzugehen. Wer hingegen einen Hochtöner für eine klassische Aufbaulösung mit sichtbarem Pod sucht, findet unter Umständen günstigere Alternativen mit mehr Außendurchmesser. Hier kaufst du gezielt die flache Bauform und den Unterbau-Fokus.
