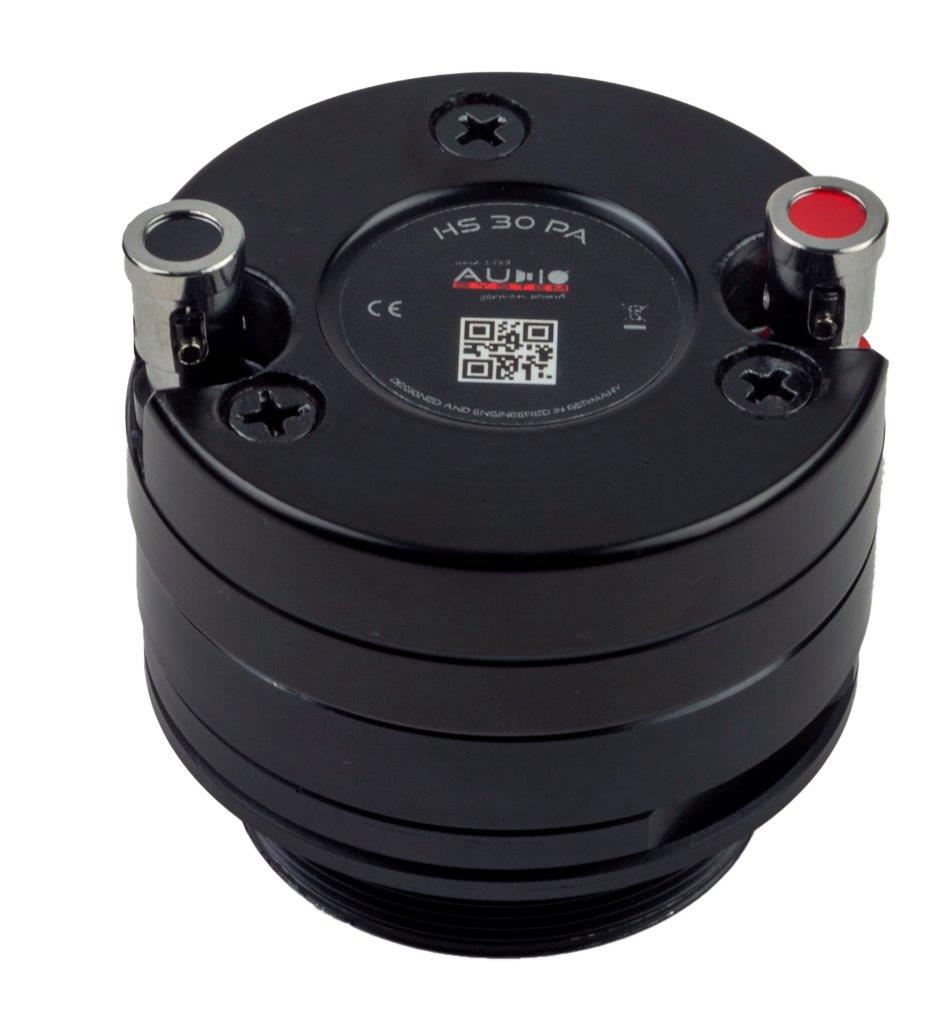

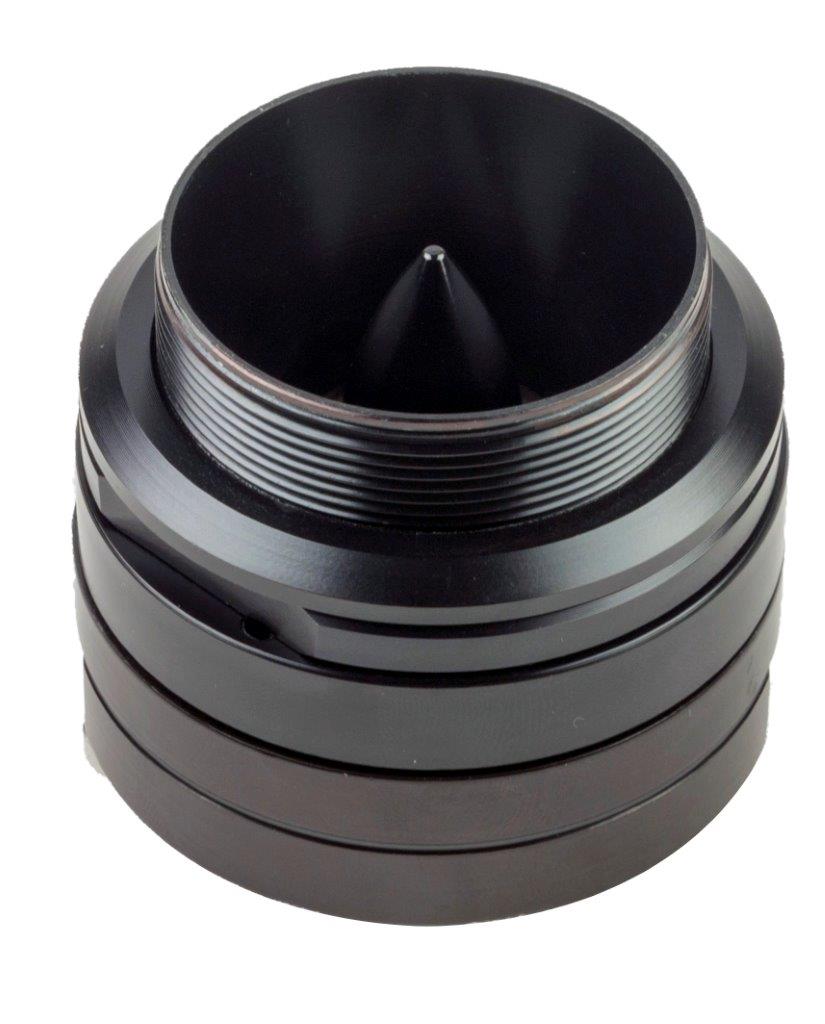

Audio System HS30 PA

Audio System HS30 PA – Hochtöner mit Profi-Anspruch für SQ-Setups

Der Audio System HS30 PA ist ein 30-mm-Hochtöner aus der CAR-PA-Linie, der klar auf Effizienz und Pegelfestigkeit ausgelegt ist. Mit 108 dB Kennschalldruck ist er einer der lautstärkestärkeren Treiber seiner Klasse – das macht ihn interessant, wenn du ein System aufbaust, das auch bei höheren Pegeln sauber klingt, ohne dass der Hochtöner zur Schwachstelle wird. Ich würde ihn in aktiven 2-Wege- oder 3-Wege-Setups einsetzen, wo ein DSP die Trennung übernimmt und man den Treiber gezielt einbinden kann.

Technische Highlights des HS30 PA

• 108 dB Kennschalldruck: Ein außergewöhnlich hoher Wirkungsgrad für einen Hochtöner dieser Bauform. Wenig Leistung reicht, um große Pegel zu erzeugen – das entlastet den Verstärker und schützt gleichzeitig den Treiber vor thermischer Überlastung im Alltag.
• 80 W RMS je Lautsprecher: Für einen Hochtöner eine solide Belastbarkeit – aber nur mit aktiver Hochpassfilterung. Ohne geeignete Trennung ist das ein schnelles Rezept für einen Schaden. Der Hersteller gibt das klar vor: Vollbereichsbetrieb ist hier keine Option.
• 25-mm-CCA-Schwingspule: CCA (Aluminium mit Kupferbeschichtung) bringt ein sehr geringes Gewicht der bewegten Masse – beim HS30 PA gerade einmal 0,29 g. Das ermöglicht schnelles, präzises Auflösen von Transienten, was sich vor allem bei Becken, Zischlauten und Obertönen bemerkbar macht.
• Resonanzfrequenz bei 1.500 Hz: Der physikalische Tiefpunkt der Eigenresonanz liegt bei 1.500 Hz, der nutzbare Frequenzbereich beginnt aber erst ab 3.000 Hz sinnvoll. Das gibt dir einen guten Anhaltspunkt für die Trennfrequenz am DSP – zu tief trennen wäre hier ein Fehler.
• Aluminiumdruckgussgehäuse: Massiv, vibrationsfest und gut wärmeleitend. Im Vergleich zu Kunststoffgehäusen deutlich langlebiger beim Dauerbetrieb und besser geeignet für Einbausituationen mit wenig Luftzirkulation.
• Kompakte Außenmaße: 57 mm Außendurchmesser und 37 mm Einbautiefe machen den HS30 PA auch in engen A-Säulen oder flachen Aufnahmen verbaubar, ohne größere Anpassungen vornehmen zu müssen.

Technische Daten des HS30 PA im Überblick

• Impedanz: 4 Ohm
• Belastbarkeit (RMS): 80 W je Lautsprecher
• Kennschalldruck: 108 dB (2,83 V / 1 m)
• Frequenzbereich: 3.000–22.000 Hz
• Resonanzfrequenz (Fs): 1.500 Hz
• Schwingspulendurchmesser: 25 mm
• Membranfläche (Sd): 11,5 cm²
• Bewegte Masse (Mms): 0,29 g
• Kraftfaktor (BL): 4,8 Tm
• Gesamtgüte (Qts): 1,20
• Außendurchmesser: 57 mm
• Einbautiefe: 37 mm
• Einbauöffnung: 90 mm
• Maximale Aufbauhöhe: 50 mm
• Gewicht (Paar): 0,96 kg
• Verkaufseinheit: Paar (2 Stück)

Einsatzbereich & Kompatibilität des HS30 PA

Der HS30 PA ist klar auf aktive Setups ausgelegt. Am sinnvollsten eingesetzt in 2-Wege- oder 3-Wege-Systemen, bei denen ein DSP – beispielsweise aus dem Hause Helix, Audison oder ähnliche – die Trennung übernimmt. Der hohe Wirkungsgrad von 108 dB macht ihn besonders für Kombinationen mit effizienten Mitteltönern oder Breitbändern interessant, bei denen du keine aufwendige Pegelanpassung brauchst. Für SPL-orientierte Setups taugt er wegen des hohen Kennschalldrucks ebenfalls – als Ergänzung zu einem pegelfesten Mittelhochton-Konzept. Wer auf der Suche nach einem passenden Mitteltöner ist, sollte sich die übrigen Modelle aus der Audio System CAR-PA-Linie anschauen – die sind aufeinander abgestimmt.

Worauf du beim Einbau des HS30 PA achten solltest

• Hochpassfilter ist Pflicht: Die 80-W-RMS-Angabe gilt ausschließlich mit aktiver oder passiver Hochpassfilterung. Ohne Trennung riskierst du einen Schaden durch tiefe Frequenzen, die der Treiber mechanisch nicht verkraften kann. Trennfrequenz am DSP: mindestens 3.000 Hz, eher etwas darüber, um Sicherheitsabstand zur Resonanzfrequenz zu haben.
• Einbauöffnung beachten: Die nötige Einbauöffnung beträgt 90 mm – das ist deutlich größer als der Außendurchmesser von 57 mm, weil die Öffnung für Montage und Luftführung ausgelegt ist. Das solltest du bei Aufnahmen in der A-Säule oder auf der Armaturentafel vorab prüfen.
• Pegelabgleich per DSP: Wer den HS30 PA mit einem Mitteltöner kombiniert, der einen geringeren Wirkungsgrad hat, muss den Pegel des Hochtöners am DSP entsprechend absenken. Bei 108 dB Kennschalldruck ist das fast immer der Fall – ohne Anpassung klingt das Ergebnis schrill und unausgewogen.
• Wärmeabfuhr: Das Aluminiumgehäuse leitet Wärme gut ab, trotzdem sollte die Einbauposition nicht vollständig verdeckt sein. Bei Einbau hinter Verkleidungen auf ausreichend Abstand zu Dämmmatten achten, damit Luft zirkulieren kann.

Der Audio System HS30 PA ist ein solider, hocheffizienter Hochtöner für alle, die ein aktives System mit Anspruch bauen wollen und nicht bei der Einbindung ins Setup sparen. Wer die Trennung sauber hinbekommt, bekommt einen Treiber, der pegelfest, präzise und dauerhaft zuverlässig arbeitet. Für den Einsatz in passiven Systemen ohne DSP oder mit Voll-Bereichssignal ist er schlicht nicht gemacht – das sollte man von Anfang an einplanen.
