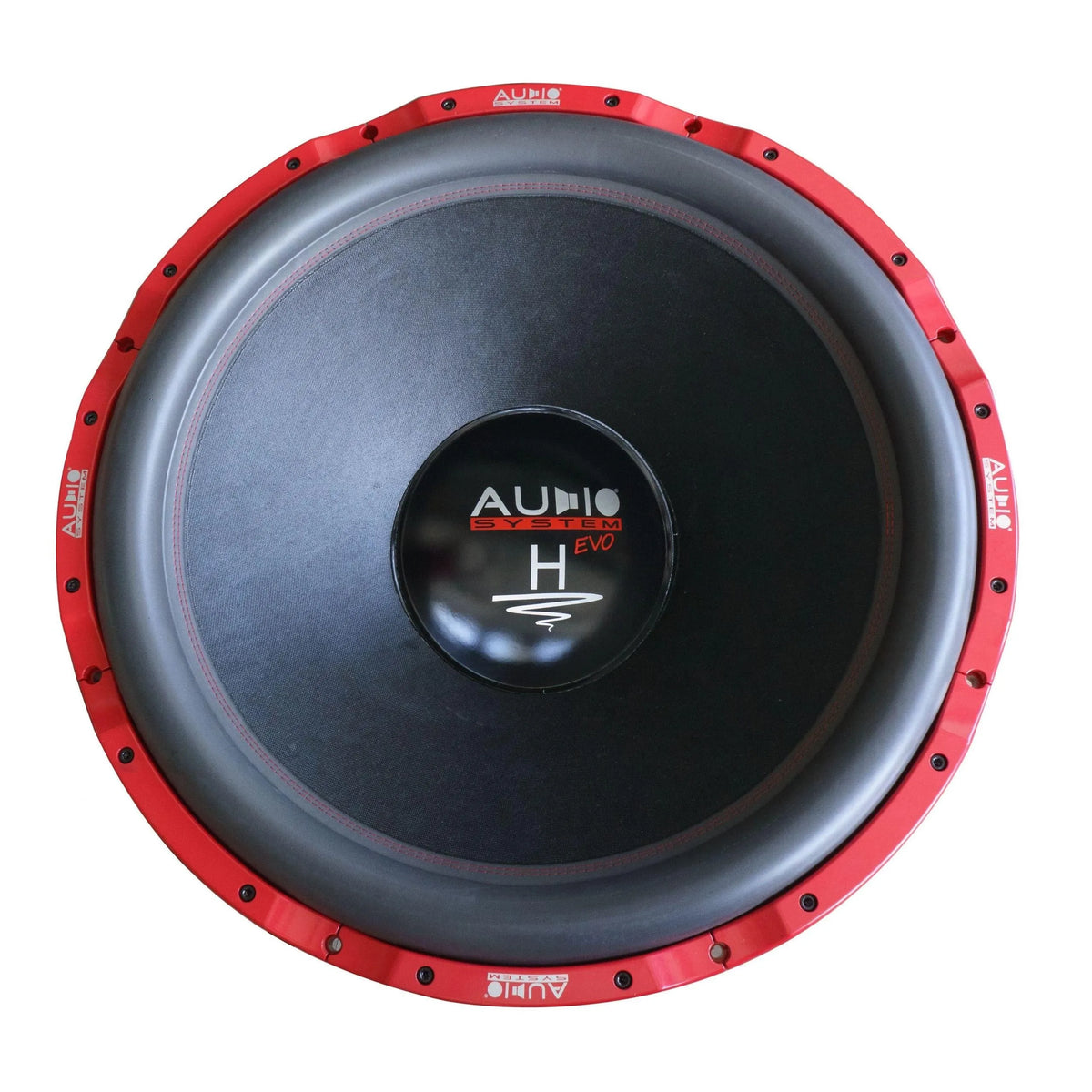

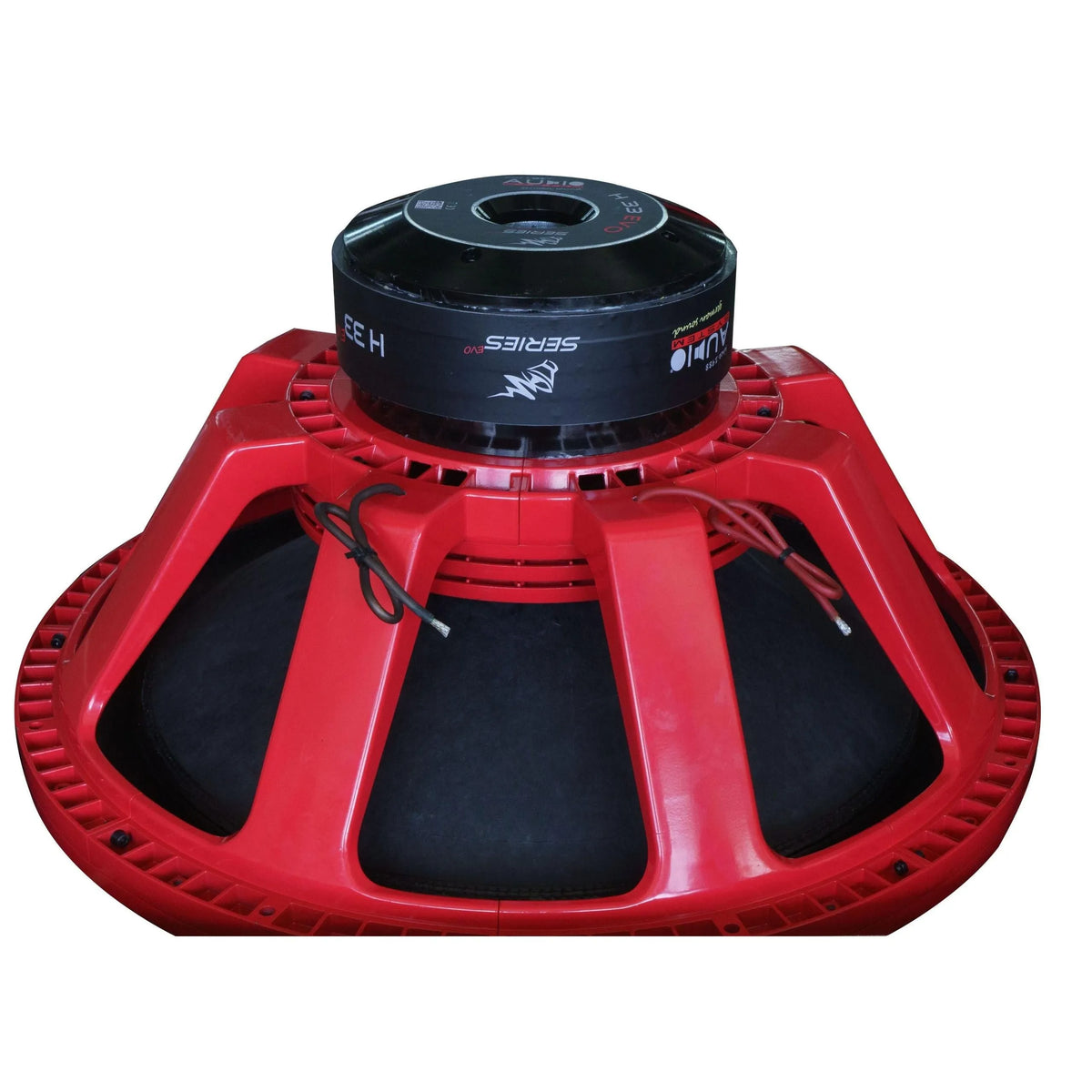

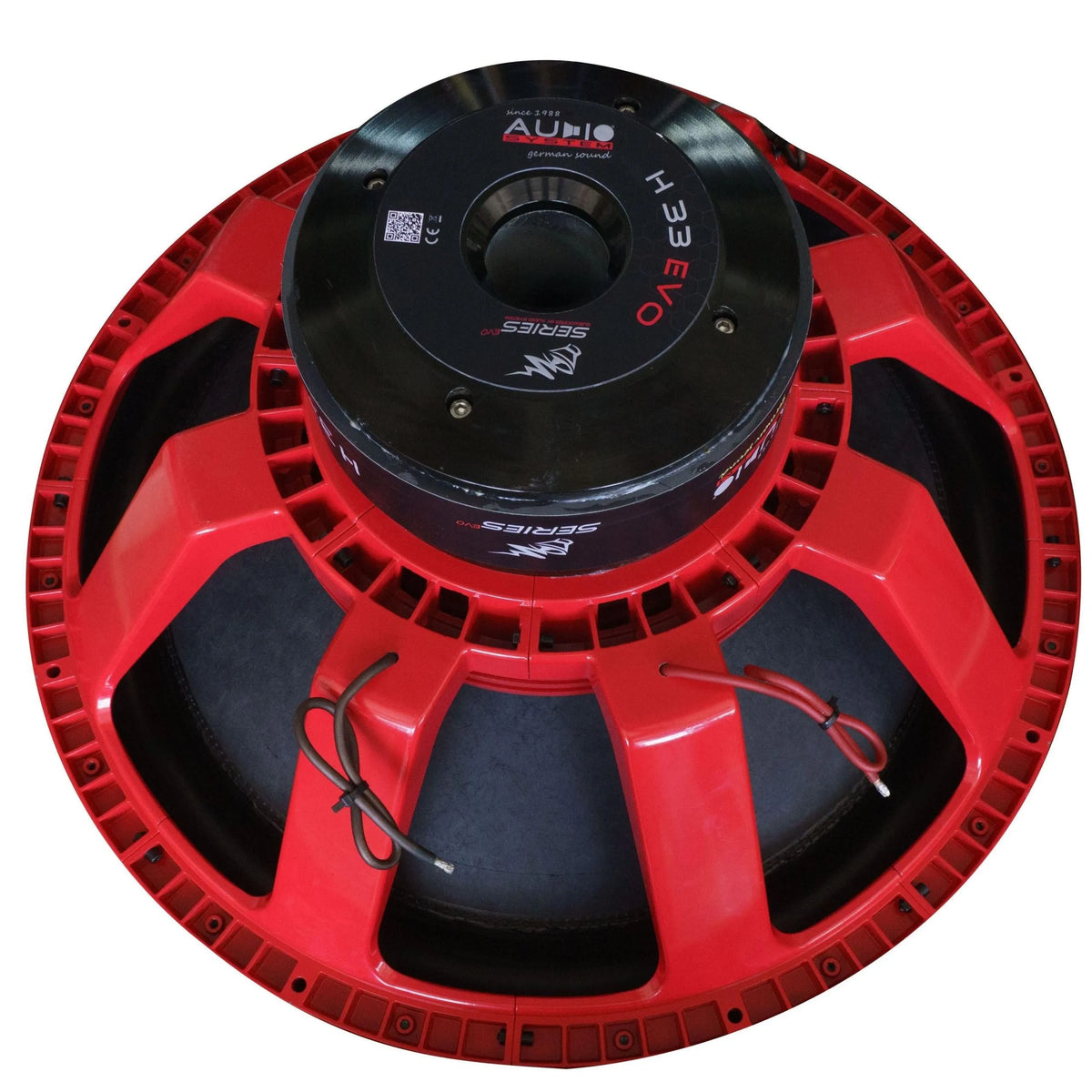

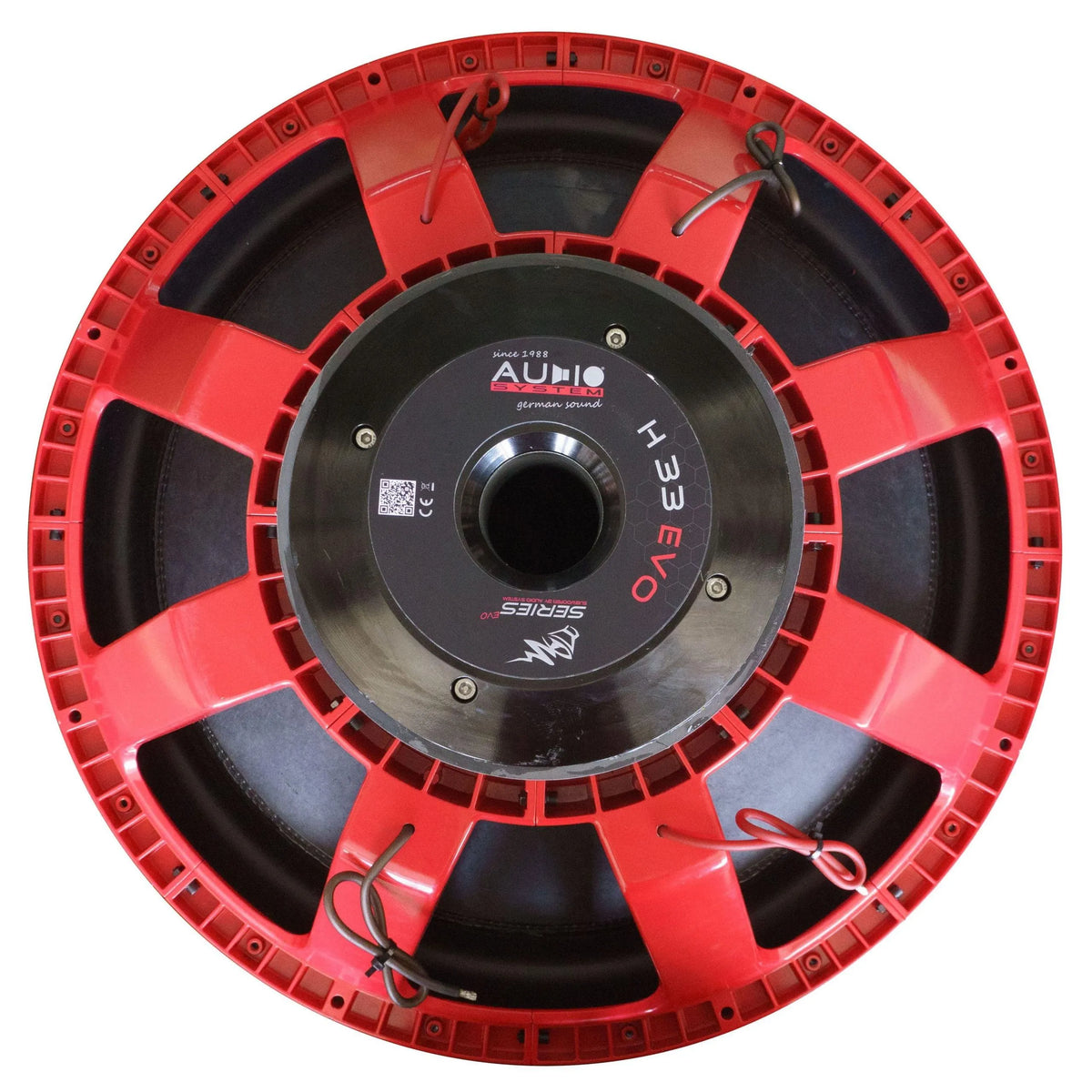

Audio System H33 EVO

Audio System H33 EVO – wenn 33 Zoll Membranfläche nicht genug erklären, was du hier in den Händen hältst

Der Audio System H33 EVO ist kein Subwoofer für den Alltag – er ist ein Werkzeug für Leute, die SPL ernst nehmen. Mit 840 mm Außendurchmesser, 39 kg Eigengewicht und 5.000 Watt RMS Belastbarkeit ist dieser 33-Zoll-Woofer eine Ansage in Richtung Wettbewerb. Wer einen H33 EVO einbaut, baut kein Soundsystem – der baut eine Druckmaschine. Ich würde diesen Sub ausschließlich in einem dedizierten SPL-Fahrzeug sehen, nicht im Alltags-Setup.

Technische Highlights des H33 EVO

• 6-Zoll-Flachdraht-Doppelschwingspule (160 mm, D1, USA-gefertigt): Eine 160-mm-Schwingspule in Flachdrahtwicklung bedeutet maximale Kupferdichte im Spalt – das erlaubt höhere Leistungsaufnahme bei gleichzeitig besserem thermischem Verhalten. D1 (1 Ohm pro Spule) gibt dir Flexibilität bei der Impedanzverschaltung an einer SPL-Endstufe.
• ±72 mm linearer Hub: Das ist der Arbeitsbereich, in dem die Schwingspule noch linear und kontrolliert arbeitet. Für einen 33-Zoll-Woofer ist das ein massiver Wert – kombiniert mit der Membranfläche entsteht hier eine Luftverdrängung, die physikalisch spürbar ist, nicht nur hörbar.
• HEM-Magnetsystem mit verbessertem T-Joch und Polplatte: Das High-Efficient-Magnet-System ist auf maximalen Kraftfaktor (BL: 28 Tm) ausgelegt. Der überarbeitete T-Joch- und Polplatten-Aufbau soll Streuflüsse reduzieren und den Antrieb effizienter machen – relevant, wenn du die volle Leistung auch tatsächlich in Schalldruck umwandeln willst.
• 20-faches Belüftungssystem: Bei Hüben und Leistungen dieser Größenordnung ist Wärmemanagement überlebenswichtig. Das 20-fache Belüftungssystem sorgt für aktiven Luftstrom rund um Schwingspule und Polkern – ohne das würde ein Dauerbetrieb im Wettbewerb die Schwingspule in kurzer Zeit zerstören.
• Progressiver 6-facher PPTA Connex-Spider: Mehrfach-Spider-Systeme verteilen die Rückstellkraft gleichmäßiger und reduzieren die Gefahr von Spulenberührung bei extremem Hub. Progressives Design bedeutet, dass die Rückstellkraft zum Hubende hin zunimmt – eine mechanische Sicherungsebene bei SPL-Extremeinsatz.
• KPC-Papiermembran mit Pure Carbon-Staubschutzkappe: Auch bei 840 mm Durchmesser braucht die Membran eine definierte Eigenresonanz und genug Steifigkeit, um keine unkontrollierten Partialschwingungen zu entwickeln. Die Kombination aus KPC-Papiermembran und Carbon-Dustcap hält das Gewicht im Rahmen – trotzdem bringt die bewegte Masse hier 1.234 g auf die Waage, was physikalisch bedingt ist.

Technische Daten des H33 EVO im Überblick

• Außendurchmesser: 840 mm
• Einbauöffnung: 771 mm
• Einbautiefe: 420 mm
• Gewicht: 39 kg
• RMS-Belastbarkeit: 5.000 W
• Schwingspulen-Konfiguration: Dual 1 Ohm (D1)
• Schwingspulendurchmesser: 160 mm
• Linearer Hub (Xmax): ±72 mm
• Bewegte Masse (Mms): 1.234 g
• Kraftfaktor (BL): 28 Tm
• Resonanzfrequenz (Fs): 25,17 Hz
• Äquivalentvolumen (Vas): 740 l
• Elektrische Güte (Qes): 0,45
• Gesamtgüte (Qts): 0,41
• Kennschalldruck (2,83 V / 1 m): 96,8 dB
• Frequenzbereich: 20–70 Hz

Einsatzbereich & Kompatibilität des H33 EVO

Der H33 EVO ist klar auf den SPL-Wettbewerbsbereich zugeschnitten – und ehrlich gesagt auch ausschließlich dort sinnvoll. Das Fahrzeug muss für eine 771-mm-Einbauöffnung und 420 mm Einbautiefe ausgelegt werden; das bedeutet in der Praxis oft eine komplette Kofferraummodifikation oder ein dediziertes SPL-Gehäuse. Passivradiator- oder Bandpass-Setups sind typische Gehäusekonzepte bei Wooferklassen dieser Größe – eine Abstimmung auf Basis der Thiele-Small-Parameter (Vas 740 l, Qts 0,41, Fs 25,17 Hz) sollte zwingend mit einer Simulationssoftware wie WinISD erfolgen, bevor auch nur ein Brett zugesägt wird. Auf der Endstufen-Seite brauchst du eine stabile Hochleistungs-Endstufe, die 5.000 W RMS an 0,5 Ohm (beide Spulen parallel) oder 2 Ohm (seriell) liefert. Dazu empfiehlt sich eine entsprechend dimensionierte Stromversorgung – bei diesen Leistungsklassen reden wir über mehrere zusätzliche Akkus und einen starken Ladestromkreis.

Worauf du beim Einbau des H33 EVO achten solltest

• Kabelquerschnitt nicht unterschätzen: Bei 5.000 W RMS ist ein Stromkabel mit mindestens 50 mm² Pflicht – und das gilt für jede Verbindung in der Signalkette, von der Batterie bis zur Endstufe. Sicherungshalter und Verteilerblöcke müssen auf diese Stromstärke ausgelegt sein.
• Einbautiefe von 420 mm vorab genau ausmessen: Klingt selbstverständlich, wird aber gern unterschätzt. Der Sub braucht hinter der Montagefläche 420 mm freien Raum – inklusive Lüftungsraum für das Belüftungssystem. Nichts hinter den Sub klemmen.
• USS Spacer korrekt verbauen: Der Up Stroke Spacer ist kein optionales Zubehör – er begrenzt den mechanischen Hub nach oben und schützt die Schwingspule vor dem Auswandern. Falsch montiert oder weggelassen kann das im Vollastbetrieb schnell teuer werden.
• Einspielzeit einhalten: Bei einem Woofer mit ±72 mm Hub und 1.234 g bewegter Masse ist die mechanische Einspielphase entscheidend. Sicke, Spider-System und Schwingspule müssen sich erst setzen – die ersten Betriebsstunden moderat betreiben, bevor du volles Programm gibst.

Der Audio System H33 EVO ist nichts für kompromissbereite Setups – er ist für Leute gemacht, die wissen, was sie bauen, und bereit sind, den kompletten Aufwand (Gehäuse, Strom, Endstufe, Fahrzeug) entsprechend zu betreiben. Wer einen echten 33-Zoll-SPL-Woofer mit seriöser Verarbeitung und belastbarem Antrieb sucht, ist hier richtig. Wer „einfach mehr Bass" möchte, sollte lieber bei einem 12- oder 15-Zoll-System aus unserem Sortiment anfangen.
