Audio System H165-4 EVO3

Audio System H165-4 EVO3 – Doppel-Komposystem für den, der es ernst meint

Das H165-4 EVO3 aus der Audio System HELON-Series ist kein gewöhnliches 165-mm-Komposystem – es kommt als komplettes Doppel-Kompo-Paket mit insgesamt vier Tiefmitteltönern, zwei Hochtönern und zwei Frequenzweichen. Die 2-Ohm-Auslegung und die satte Belastbarkeit von 320 Watt RMS (Peak: 480 Watt) pro Seite machen deutlich, dass Audio System hier auf maximalen Kickbass und hohen Pegel zielt. Wenn du ein SQ-orientiertes Frontbühnen-Setup mit echtem Druck aufbauen willst, ist dieses System eine ernsthafte Option – vorausgesetzt, deine Endstufe spielt an 2 Ohm sauber.

Technische Highlights des H165-4 EVO3

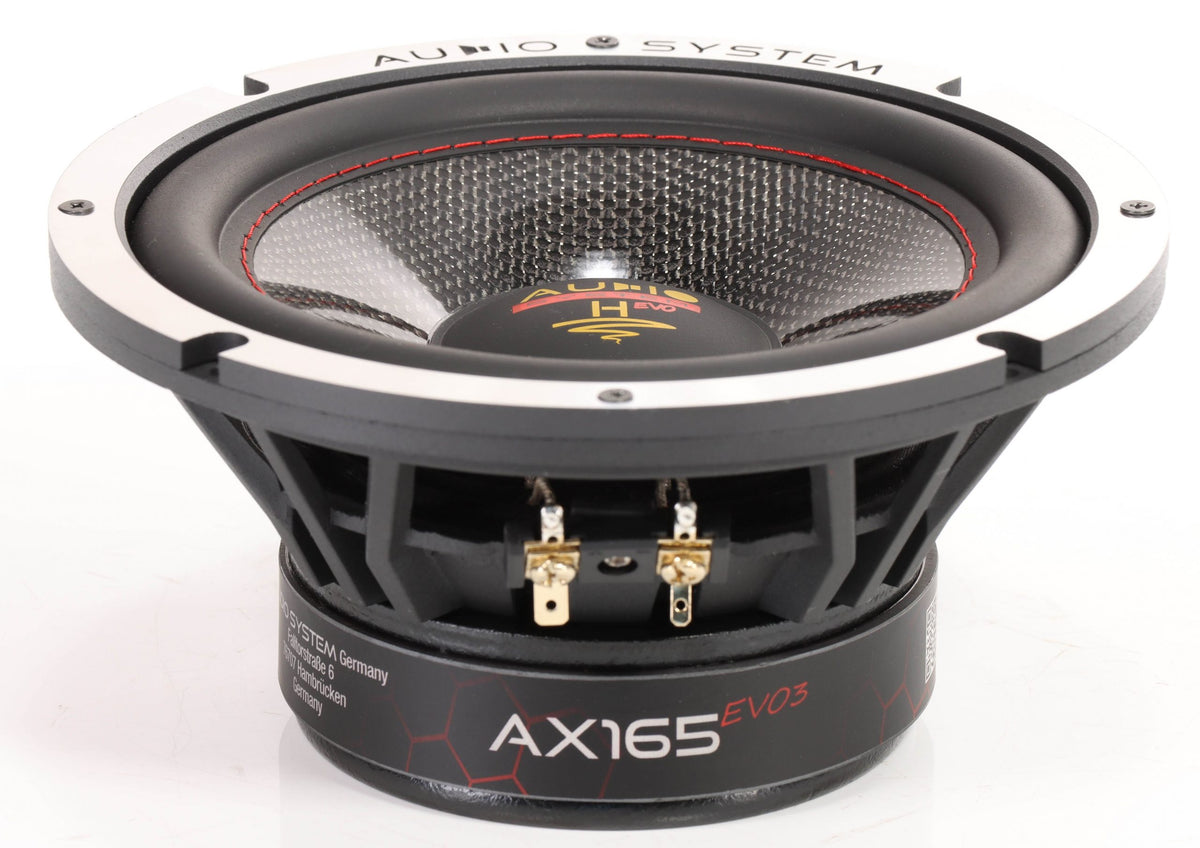

• Doppel-Kompo-Prinzip (4 × AX 165 EVO3): Vier Tiefmitteltöner statt zwei – das bedeutet mehr Membranfläche und damit spürbar mehr Wirkungsgrad und Kickbass-Volumen, ohne dass man zwingend einen Subwoofer nachrüsten muss. Sinnvoll z. B. bei Installationen in Türen mit schlechter Gehäuseanbindung.
• 2-Ohm-Impedanz: Die niedrige Impedanz erlaubt höhere Leistungsausbeute an Class-AB-Endstufen – aber nur, wenn der Verstärker 2-Ohm-stabil ist. Das ist kein Fehler, sondern eine bewusste Auslegung für mehr Headroom.
• 320 W RMS / 480 W Peak pro Kanal: RMS ist der Dauerbetriebswert, der zählt – Peak ist der kurzzeitige Maximalwert. Mit 320 Watt RMS braucht das System eine entsprechend dimensionierte Endstufe, keine OEM-Quelle.

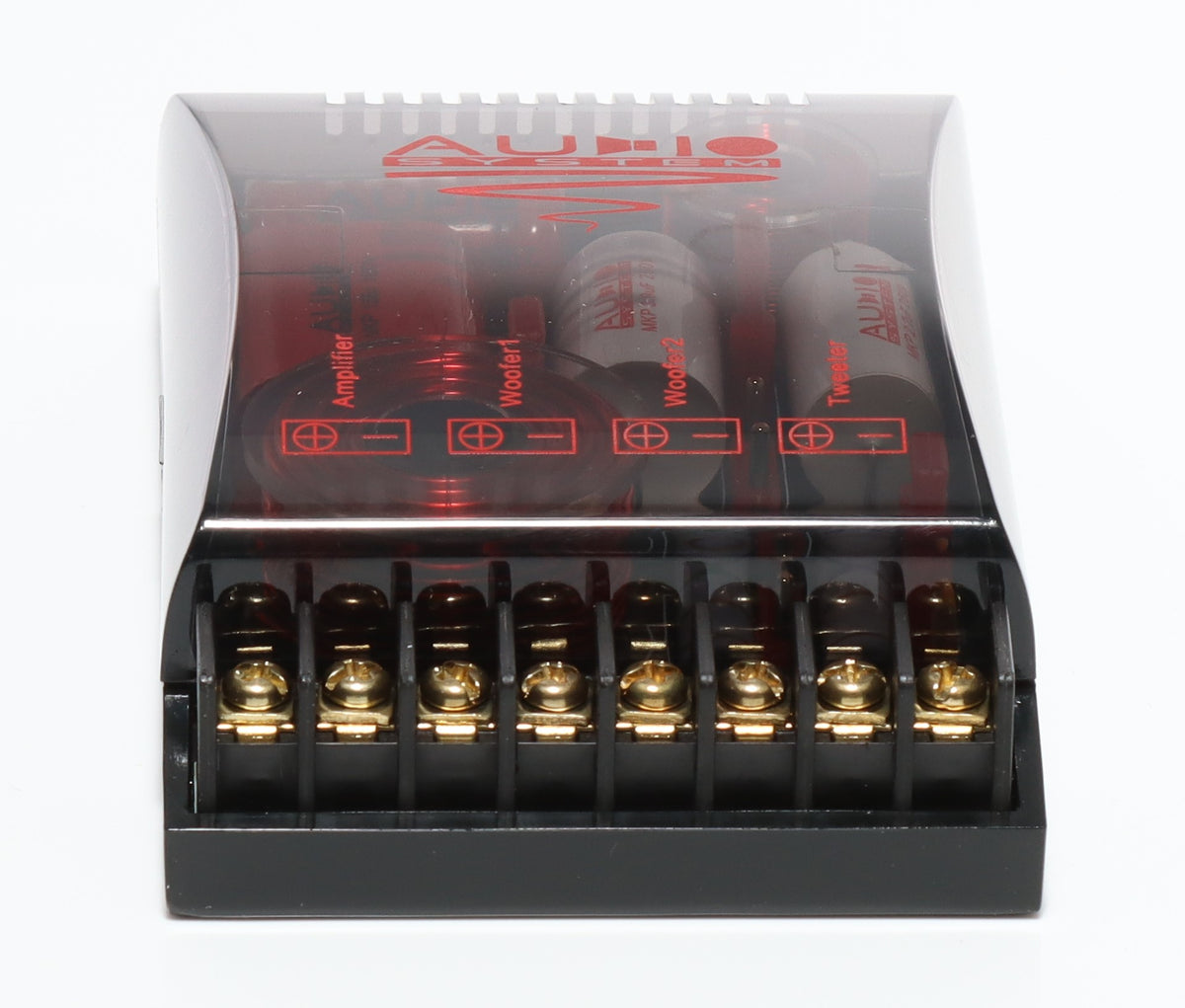

• Abstimmbare Frequenzweichen (2 × FWX EVO3): Die mitgelieferten Weichen bieten per Jumper einstellbare Hochtonpegel (+1,5 / 0 / −1,5 / −3 dB) und wählbare Kondensatoren im Präsenzbereich (2,7 / 3,9 / 6,6 µF) – damit lässt sich der Klang fahrzeugspezifisch anpassen, ohne externes DSP zwingend notwendig zu machen.
• Mittelton-Flankensteilheit wählbar (6 oder 12 dB/Oktave): 12 dB trennt sauberer von tiefen Frequenzen, 6 dB klingt natürlicher – je nach Fahrzeug und Einbausituation kannst du das per Jumper anpassen.
• Impedanzlinearisierung (R-C-Glied zuschaltbar): Dieses Netzwerk glättet die impedanzkritischen Spitzen im Hochtonbereich – besonders relevant, wenn du die Weichen direkt an einer Endstufe ohne DSP-Korrektur betreibst.

Technische Daten des H165-4 EVO3 im Überblick

• Typ: 165-mm-2-Wege-Doppelkomposystem

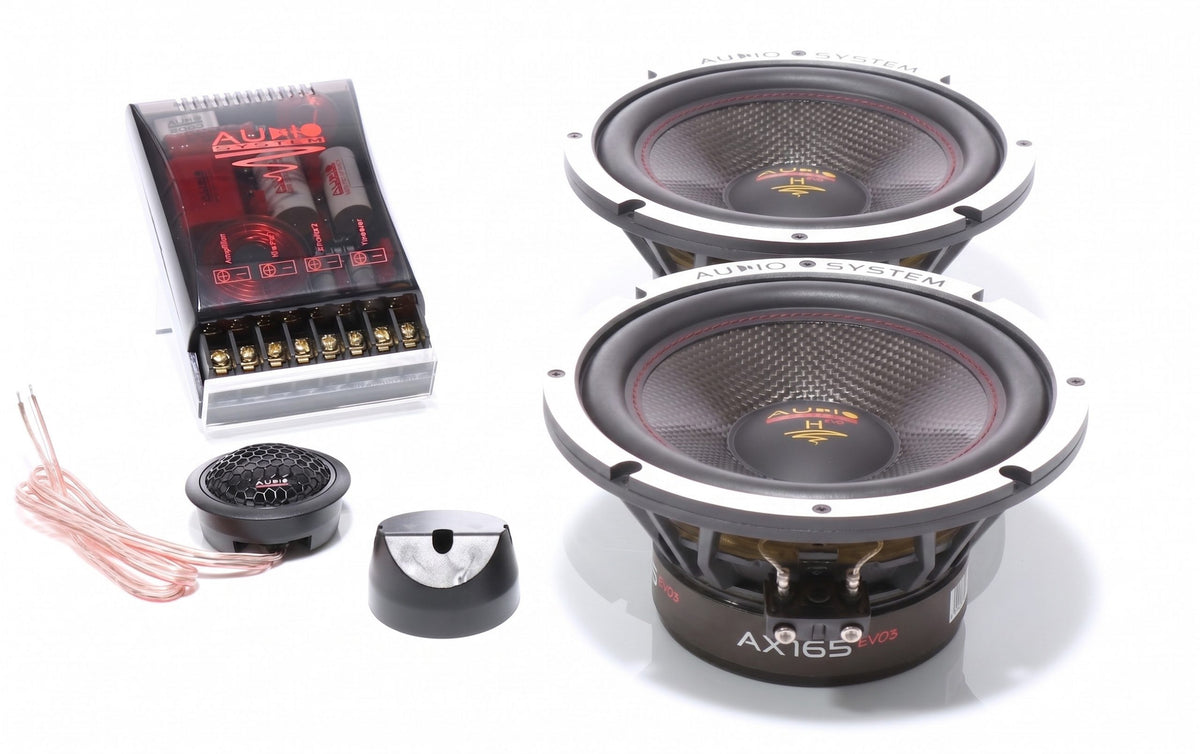

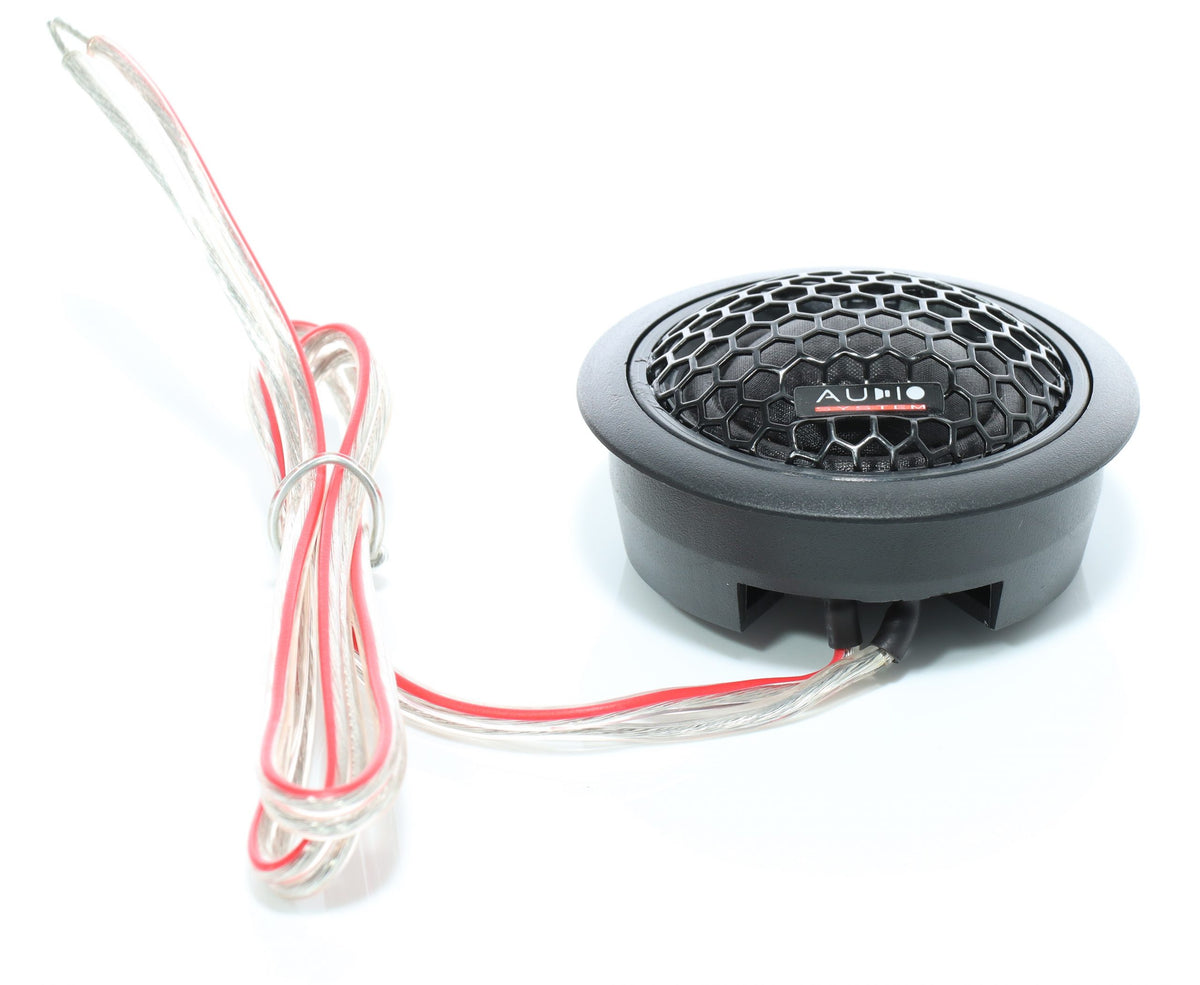

• Lieferumfang: 4 × Tiefmitteltöner AX 165 EVO3, 2 × Hochtöner HS 25 EVO3, 2 × Frequenzweiche FWX EVO3
• Impedanz: 2 Ohm
• Belastbarkeit (RMS): 2 × 320 Watt
• Belastbarkeit (Peak): 2 × 480 Watt
• Einbautiefe: 71 mm
• Einbaudurchmesser: 146 mm
• Hochtonpegel (Jumper): +1,5 / 0 / −1,5 / −3 dB
• Präsenzbereich (Jumper): 2,7 / 3,9 / 6,6 µF
• Mittelton-Flankensteilheit: 6 oder 12 dB/Oktave
• Impedanzlinearisierung: R-C-Glied, zuschaltbar
• Gewicht: ca. 5,5 kg (Gesamtpaket)

Einsatzbereich & Kompatibilität des H165-4 EVO3

Das H165-4 EVO3 ist für Setups gedacht, die auf eine starke Frontbühne setzen – ob mit oder ohne Subwoofer im Kofferraum. Die vier Tiefmitteltöner verteilen sich klassisch auf Fahrer- und Beifahrerseite (je zwei pro Seite), was besonders in Fahrzeugen mit großen Türen oder entsprechenden Einbaumöglichkeiten (z. B. Fußraum-Speaker) gut funktioniert. Die 2-Ohm-Auslegung passt zu Endstufen wie z. B. einem Four Connect oder einem DD Audio-Monoblock mit 2-Ohm-Stereo-Kanal. Wer einen DSP im Setup hat – was bei diesem Anspruchsniveau ohnehin sinnvoll ist – kann auf die eingebauten Weichen-Features als Feinabstimmung setzen, nicht als alleiniges Werkzeug. Ergänzend empfiehlt sich vor dem Einbau eine ordentliche Türdämmung, damit die Membranfläche auch wirklich arbeiten kann.

Worauf du beim Einbau des H165-4 EVO3 achten solltest

• Endstufe muss 2-Ohm-stabil sein: Das ist keine optionale Info. Wer eine 4-Ohm-Endstufe anschließt, verliert Leistung und arbeitet nicht im Nennbereich des Systems. Prüfe das Datenblatt deiner Endstufe vor dem Kauf.
• Einbautiefe prüfen: 71 mm klingt unkritisch, aber bei gedämmten Türen oder bestimmten Fahrzeugen mit wenig Hohlraum kann das knapp werden. Lieber einmal zu viel messen als zweimal einbauen.
• Kabelquerschnitt zur Endstufe: Bei 320 Watt RMS pro Kanal solltest du mindestens 4 mm² Lautsprecherkabel verwenden – bei längeren Kabelwegen eher 6 mm², um Verluste zu minimieren.
• Jumper-Einstellungen vor dem Einbau festlegen: Nach dem Einbau kommst du an die Frequenzweiche kaum noch ran. Entscheide dich vor dem Verschrauben für deine Grundabstimmung – Hochtonpegel, Präsenzbereich und Flankensteilheit – und notiere sie für spätere Referenz.

Das H165-4 EVO3 ist ein System für Leute, die wissen, was sie tun. Es bringt alles mit, was eine audiophile Frontbühne mit Nachdruck braucht – aber es verzeiht keine halben Installationen. Wer die passende Endstufe, vernünftige Dämmung und ein bisschen Geduld beim Einbau mitbringt, bekommt eines der kompromissloseren 165-mm-Pakete auf dem Markt.
