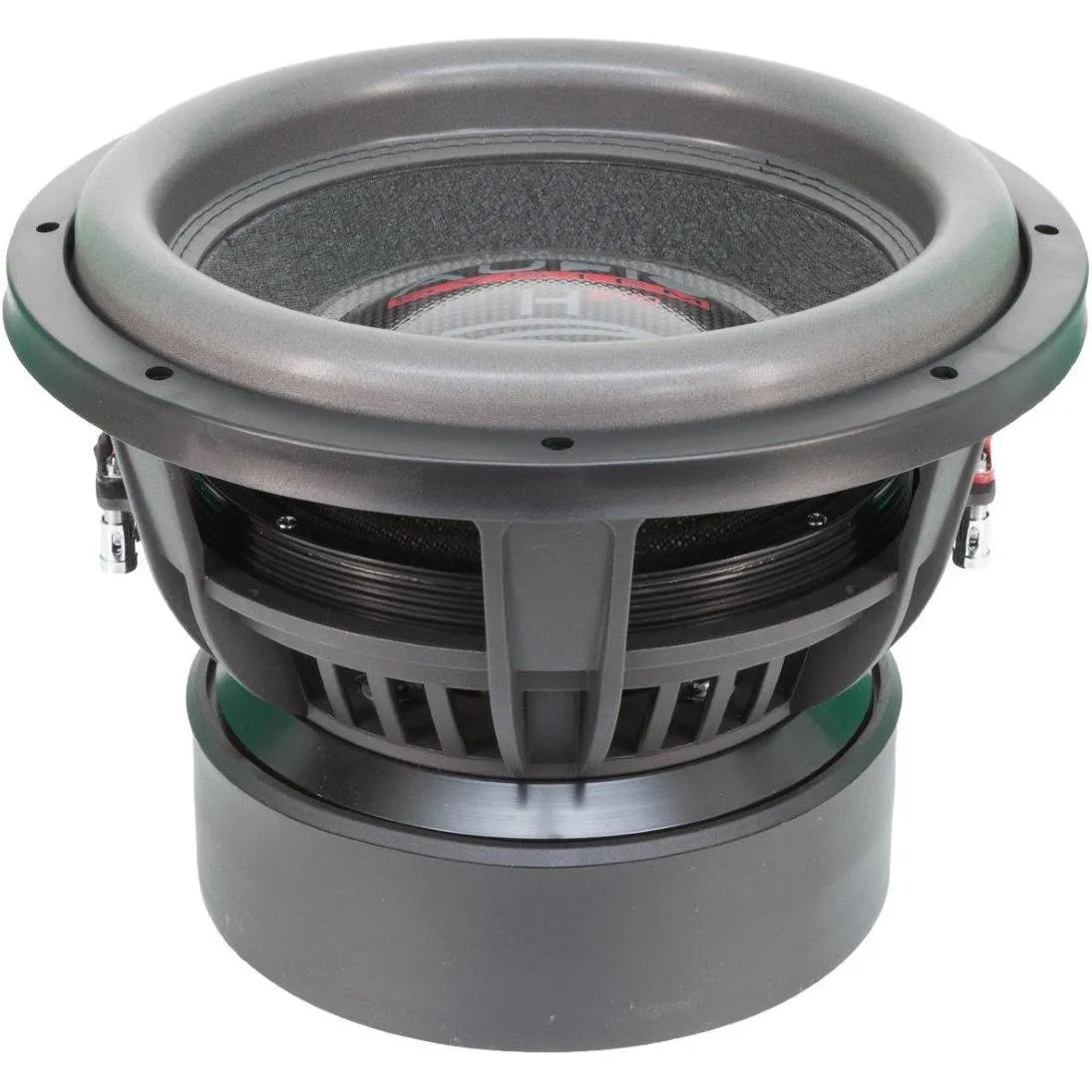

Audio System H12 EVO

Audio System H12 EVO – SPL-Subwoofer mit Profi-Genen für ernsthafte Beschallungsprojekte

Der Audio System H12 EVO ist ein 30-cm-SPL-Woofer, der klar sagt, wo er hingehört: in Setups, bei denen Pegel das Ziel ist – nicht ein dezentes Hintergrundbrummen. Mit einer Dauerbelastbarkeit von 2.200 Watt RMS, einer 76,2-mm-Flachdraht-Doppelschwingspule und einem Magnetsystem, das auf Hocheffizienz ausgelegt ist, ist der H12 EVO kein Alltagssubwoofer, sondern ein Werkzeug für Leute, die wissen, was sie bauen. Wer ein ernsthaftes SPL-Setup plant oder im Wettkampfbereich unterwegs ist, landet hier schnell im richtigen Regal.

Technische Highlights des H12 EVO

• 2.200 Watt RMS – Dauerbelastbarkeit, nicht Spitzenwert: 2.200 Watt RMS bedeuten, dass der H12 EVO diese Leistung dauerhaft verarbeiten kann – keine Marketing-Peak-Angabe. Das setzt voraus, dass die Endstufe auch wirklich sauber und stabil liefert, denn ein schlecht eingestellter Verstärker schadet hier schneller als zu viel Leistung.
• 76,2-mm-Flachdraht-Doppelschwingspule (Made in USA): Flachdraht erhöht die Wickeldichte auf der Schwingspule gegenüber Runddraht deutlich – mehr Kupfer auf gleichem Raum, bessere Wärmeableitung, höhere Belastbarkeit. Die Doppelschwingspule (D2) erlaubt beim Anschluss wahlweise 1 Ohm oder 4 Ohm, je nach Verschaltung.
• 33-faches Belüftungssystem: Bei dieser Leistungsklasse ist Wärmemanagement kein Bonus, sondern Überlebensbedingung. Das 33-fache Belüftungssystem sorgt für aktiven Luftaustausch rund um Motor und Schwingspule – das verlängert die Lebensdauer unter Dauerbeschuss erheblich.
• HEM-Magnetsystem mit optimiertem T-Joch und Polplatte: HEM steht für High-Efficient-Magnet – das Magnetsystem ist so ausgelegt, dass der Kraftfaktor (BL = 22,4 Tm) bei möglichst geringem Energieverlust erreicht wird. Der überarbeitete T-Joch/Polplatten-Aufbau sorgt für einen stabilen, symmetrischen Magnetspalt.
• KPC-Papiermembran mit Pure-Carbon-Staubschutzkappe: Papier klingt erst mal unspektakulär, ist aber bei SPL-Anwendungen oft besser als Composit-Materialien – weil es steif und gleichzeitig leicht ist. Die bewegte Masse liegt trotz der Membrangröße bei 234 g, was in dieser Leistungsklasse vertretbar ist.
• Progressiver PPTA-Doppelspider mit eingewobenen Silberlitzen: Der 2-fach aufgehängte Spider mit progressiver Kennlinie gibt dem H12 EVO bei hohen Auslenkungen zunehmend Rückhalt – das schützt vor mechanischer Überlastung. Die eingewobenen Silberlitzen ersetzen Außenanschlusskabel und reduzieren bewegliche Lötstellen auf ein Minimum.

Technische Daten des H12 EVO im Überblick

• Nennleistung RMS: 2.200 W
• Schwingspulen-Konfiguration: Doppelschwingspule (D2)
• Schwingspulendurchmesser: 76,2 mm
• Resonanzfrequenz (Fs): 36 Hz
• Elektrische Güte (Qes): 0,498
• Gesamtgüte (Qts): 0,447
• Äquivalentvolumen (Vas): 24,3 l
• Effektive Membranfläche (Sd): 534 cm²
• Bewegte Masse (Mms): 234 g
• Kraftfaktor (BL): 22,4 Tm
• Außendurchmesser: 325 mm
• Einbauöffnung (Einbaudurchmesser): 290 mm
• Einbautiefe: 215 mm
• Gesamthöhe: 255 mm
• Gewicht: 21,5 kg

Einsatzbereich & Kompatibilität des H12 EVO

Der H12 EVO ist ein klarer SPL-Kandidat – er ist nicht dafür gemacht, in einem 20-Liter-Holzkistchen im Kofferraum vor sich hin zu spielen. Der Qts von 0,447 und das vergleichsweise geringe Vas von 24,3 Litern legen nahe, dass er in einem gut berechneten Bandpass- oder Bassreflexgehäuse (eher kleines bis mittleres Volumen) seine Stärken ausspielt. Für geschlossene Gehäuse ist er weniger die erste Wahl, es sei denn, das Setup ist gezielt auf maximalen Schalldruck unter Wettkampfbedingungen ausgelegt.

Passende Endstufe: Mindestens 2.000 Watt RMS an der jeweiligen Impedanz – je nach Verschaltung der D2-Spulen (1 Ohm oder 4 Ohm). Hier passen Endstufen aus dem DD Audio- oder Four-Connect-Portfolio gut, sofern sie stabil genug für niedrige Impedanzen sind. Vor dem Einbau lohnt sich außerdem gezielte Fahrzeugdämmung – bei diesem Pegel macht das den klanglichen Unterschied.

Worauf du beim Einbau des H12 EVO achten solltest

• Einbautiefe kritisch prüfen: 215 mm Einbautiefe sind viel. Dazu kommt die Gesamthöhe von 255 mm – das Gehäuse muss entsprechend dimensioniert sein, und hinter dem Woofer muss ausreichend Luft sein. Bei Kofferraum-Einbauten bitte nachmessen, bevor bestellt wird.
• Kabelquerschnitt großzügig wählen: Bei 2.200 Watt RMS sollte der Anschluss an die Endstufe mit mindestens 25 mm² erfolgen – eher mehr als weniger. Übergänge, Klemmen und Sicherungshalter müssen ebenfalls für diese Ströme ausgelegt sein.
• Gehäusesimulation vor dem Bau: Die TSP-Parameter (Fs, Qts, Vas) sind vollständig angegeben – nutze sie in einer Simulationssoftware (z. B. WinISD), bevor du Holz schneidest. Gerade bei SPL-Setups ist das Gehäusevolumen entscheidend für den erreichbaren Schalldruck im Zielfrequenzbereich.
• Einbrennphase respektieren: Neue Woofer dieser Klasse brauchen eine Einlaufphase bei moderater Leistung, bevor sie mit Vollgas gefahren werden. Das gilt besonders für den Spider, der sich erst setzen muss – zu früh zu viel Pegel kann die Symmetrie des Hubs dauerhaft beeinflussen.

Der Audio System H12 EVO ist ein Subwoofer für Leute, die genau wissen, was sie wollen – und bereit sind, sowohl beim Gehäusebau als auch bei der Endstufe keine Kompromisse einzugehen. Wer ein SQ-Setup für entspanntes Musikhören sucht, ist hier fehl am Platz. Wer dagegen Pegel bauen möchte und ein zuverlässiges, technisch durchdachtes Antriebssystem dafür braucht, findet im H12 EVO einen ernstzunehmenden Kandidaten.
