Audio System H10 EVO

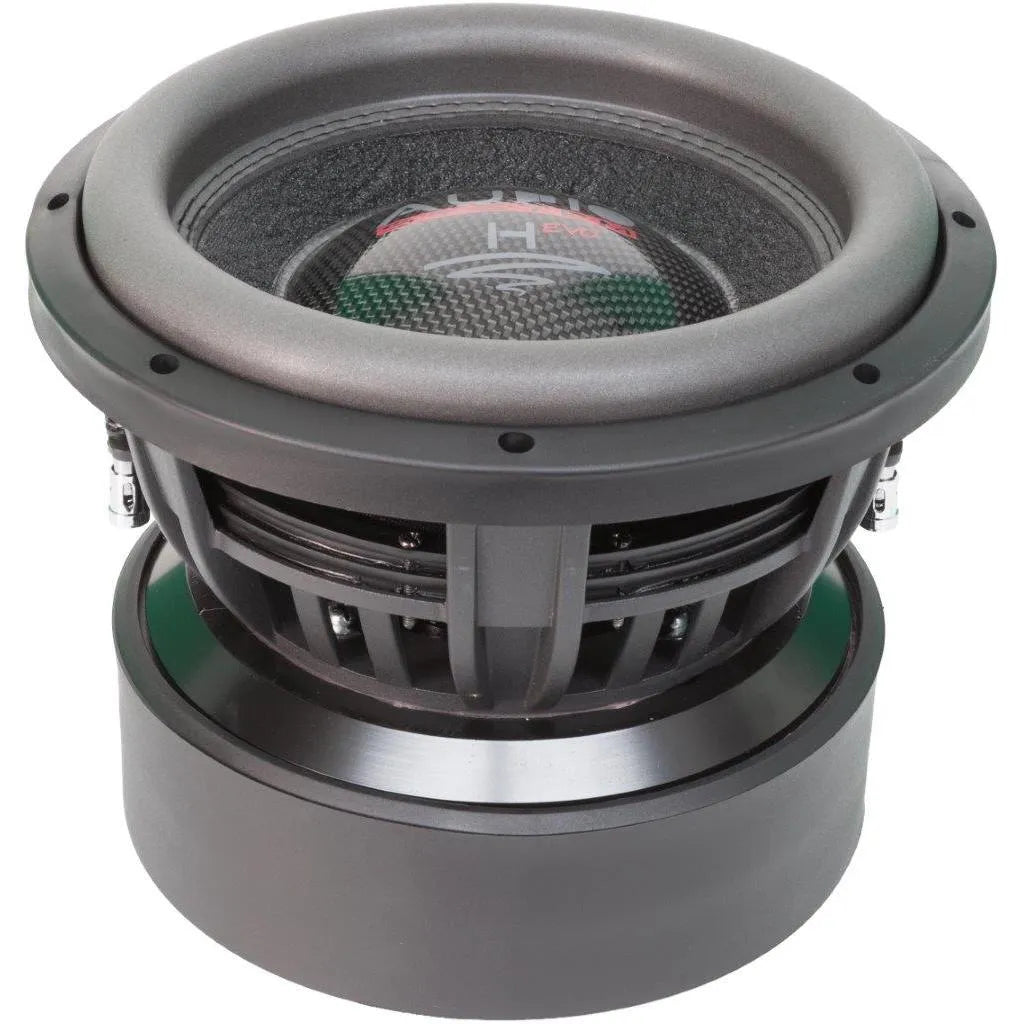

Audio System H10 EVO – SPL-Subwoofer mit echtem Antrieb für knapp unter 30 cm

Der Audio System H10 EVO ist ein 10-Zoll-SPL-Subwoofer, der auf maximalen Schalldruck und mechanische Belastbarkeit ausgelegt ist – kein Allrounder, sondern ein klarer Charakter. Mit 2.000 Watt RMS, einer 76,2 mm Flachdraht-Doppelschwingspule und fast 20 kg Eigengewicht ist er das, was ich einem Kunden empfehlen würde, der nicht nur Musik hören, sondern sie spüren will. Wer ein SQ-Setup im Vordergrund hat, ist hier eher falsch – wer druckvoll, laut und kontrolliert Tiefbass ins Fahrzeug bringen will, genau richtig.

Technische Highlights des H10 EVO

• 76,2 mm Flachdraht-Schwingspule (D2): Die großformatige Doppelschwingspule aus US-Fertigung sorgt für eine hohe thermische Belastbarkeit und ermöglicht flexible Impedanzkonfigurationen – entweder 1 Ohm oder 4 Ohm, je nach Verdrahtung. Flachdraht bedeutet hier mehr Wicklungen auf gleichem Raum, was die Wärmeableitung verbessert.
• HEM-Magnetsystem mit optimiertem T-Joch und Polplatte: Das High-Efficient-Magnet-System ist nicht nur schwer, sondern arbeitet präziser – der verbesserte Aufbau von T-Joch und Polplatte sorgt dafür, dass der Kraftfaktor von 22,9 Tm gleichmäßig über den Hub genutzt wird, statt sich in Streufeldern zu verlieren.
• 33-faches Belüftungssystem: Für ein SPL-Setup mit hohem Dauerbetrieb ist Kühlung entscheidend. Das aufwändige Belüftungssystem hält den Spalt um die Schwingspule aktiv belüftet und verlängert die Lebensdauer unter Last erheblich.
• Progressiver Doppel-Spider (PPTA Connex): Der zweifache Spider mit progressiver Kennlinie gibt dem H10 EVO sowohl Kontrolle im Kleinhub-Bereich als auch Robustheit bei voller Auslenkung – relevant bei hohen Pegeln, wo ein einfacher Spider schnell an seine Grenzen kommt.
• KPC-Papiermembran mit Pure-Carbon-Dustcap: Die verstärkte Membranstruktur hält auch bei schnellen, druckvollen Hüben formstabil. In Kombination mit der eingewebten Doppel-Silberlitze als Signalleiter bleibt die Beweglichkeit auch nach längerer Betriebsdauer erhalten.
• USS-Spacer (Up Stroke Spacer): Schützt die Schwingspule beim nach oben gerichteten Hub vor dem Überfahren des mechanischen Anschlags – wichtig bei einem SPL-Einsatz, bei dem man die Grenzen öfter ausreizt als im Normalbetrieb.

Technische Daten des H10 EVO im Überblick

• Nennleistung (RMS): 2.000 W
• Schwingspulendurchmesser: 76,2 mm
• Schwingspulen-Ausführung: D2 (Dual 2 Ohm)
• Resonanzfrequenz (Fs): 38 Hz
• Elektrische Güte (Qes): 0,405
• Gesamtgüte (Qts): 0,368
• Äquivalentvolumen (Vas): 13,76 l
• Effektive Membranfläche (Sd): 366 cm²
• Bewegte Masse (Mms): 203 g
• Kraftfaktor (BL): 22,9 Tm
• Außendurchmesser: 265 mm
• Einbauöffnung: 239 mm
• Einbautiefe: 185 mm
• Gesamthöhe: 197 mm
• Gewicht: 19,4 kg

Einsatzbereich & Kompatibilität des H10 EVO

Der H10 EVO ist für kompakte SPL-Setups konzipiert, bei denen auf begrenztem Einbauraum maximaler Druck entstehen soll – klassische Anwendung im Kofferraum eines Kompaktwagens oder in einem dedizierten Sub-Enclosure in einer Box. Mit einer Resonanzfrequenz von 38 Hz und einem Qts von 0,368 liegt er im Bereich für Bassreflex-Gehäuse mit kontrolliertem Tiefgang. Ein geschlossenes Gehäuse ist grundsätzlich möglich, spielt aber nicht in sein Optimum. Als grobe Orientierung eignet sich ein Bassreflex-Volumen von etwa 25–35 Litern netto – eine individuelle TSP-Simulation empfehle ich trotzdem vor dem Gehäusebau.

Zur Endstufe: Bei 2.000 Watt RMS braucht es eine leistungsstarke Monoblock-Endstufe, die dauerhaft stabil liefert – passende Optionen aus unserem Sortiment sind z. B. aus der DD Audio- oder Four Connect-Linie. Wer plant, den Sub an 1 Ohm zu betreiben, sollte die Endstufe ausdrücklich auf 1-Ohm-Stabilität prüfen. Eine gute Dämmung im Kofferraum vor dem Einbau macht klanglich und strukturell einen spürbaren Unterschied.

Worauf du beim Einbau des H10 EVO achten solltest

• Stromversorgung dimensionieren: 2.000 Watt RMS sind kein Papierwert. Kabelquerschnitt für die Endstufe mindestens 25 mm², Sicherung ans Kabel angepasst – nicht ans Limit der Endstufe. Kurze Wege vom Akku zur Endstufe, so weit wie möglich.
• Einbautiefe beachten: 185 mm Einbautiefe sind für einen 10-Zöller viel. Besonders in Standardgehäusen oder Fahrzeugboden-Einbauten kann das eng werden. Nachmessen vor dem Gehäusebau ist Pflicht.
• Gewicht des Gehäuses kalkulieren: Der Treiber allein bringt fast 20 kg mit. Das finale Gehäuse kann je nach Materialstärke und Volumen locker 35–50 kg wiegen – das ist relevant für die Befestigung im Fahrzeug, nicht nur für den Rücken beim Einbau.
• Einfahrzeit einplanen: Trotz SPL-Auslegung profitiert der H10 EVO von einer moderaten Einfahrphase der ersten 10–15 Stunden bei reduziertem Pegel, damit Sicke und Spider auf Betriebstemperatur und -flexibilität kommen.

Der Audio System H10 EVO ist ein 10-Zoll-Treiber, der in seiner Klasse ernstzunehmen ist – wer ein kompaktes SPL-Setup plant und keine Kompromisse bei Antrieb und Belastbarkeit eingehen will, findet hier einen verlässlichen Kandidaten. Für SQ-orientierte Hörer oder schwach verstärkte Systeme ist er dagegen überdimensioniert. Wenn du dir bei Gehäuseauslegung oder Endstufen-Matching unsicher bist, meld dich gerne – ich helfe, bevor du Material verbaust.
