Audio System H-3300.1 D 24V

Audio System H-3300.1 D 24V – 3.300 Watt Mono-Endstufe für 24-Volt-Systeme

Die H-3300.1 D 24V aus der Audio System HELON-Serie ist eine digitale Mono-Endstufe, die speziell für den Betrieb in 24-Volt-Bordnetzen ausgelegt ist – damit richtet sie sich klar an LKW-Fahrer, Businstallationen oder Sonderfahrzeuge mit 24V-Elektrik, die im Fahrzeug ernsthaft Druck machen wollen. Mit 3.300 Watt RMS an 1 Ohm ist das keine Endstufe für halbe Sachen, sondern ein dediziertes Werkzeug für SPL-orientierte Aufbauten oder Systeme mit hochhungrigen Subwoofern. Wer einen starken Sub wie einen DD Audio Hochleistungstreiber effizient befeuern will und dabei auf 24V angewiesen ist, findet hier kaum Alternativen in dieser Leistungsklasse.

Technische Highlights des H-3300.1 D 24V

• 24-Volt-Betrieb mit 20–32 V Eingangsbereich: Der breite Spannungsbereich macht die Endstufe robust gegenüber Spannungsschwankungen, wie sie im realen Fahrbetrieb bei LKW oder Bussen auftreten – kein Einbruch bei kurzzeitiger Unterspannung.
• 3.300 Watt RMS an 1 Ohm: Das ist der Arbeitspunkt für SPL-Setups mit niederohmigen Lasten. An 2 Ohm liefert die Endstufe 1.650 W, an 4 Ohm noch 825 W RMS – damit bleibt auch für konservativere Setups genug Reserve.
• Wirkungsgrad bis zu 84 %: Für eine Class-D-Endstufe in dieser Leistungsklasse ist das ein praxisrelevanter Wert – weniger Abwärme bedeutet geringere Anforderungen an die Kühlung im Fahrzeug, was besonders bei beengten Einbausituationen im LKW-Führerhaus wichtig ist.

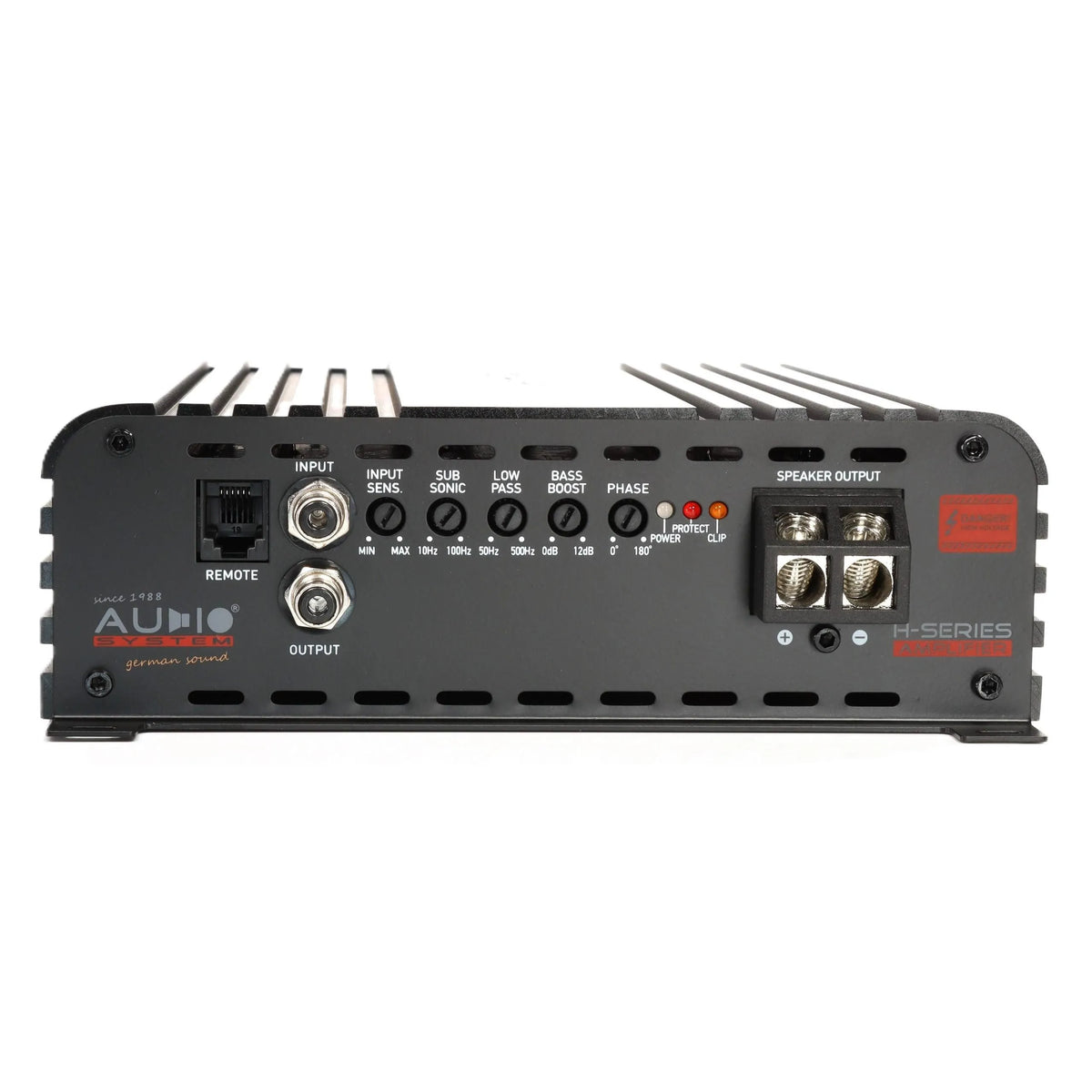

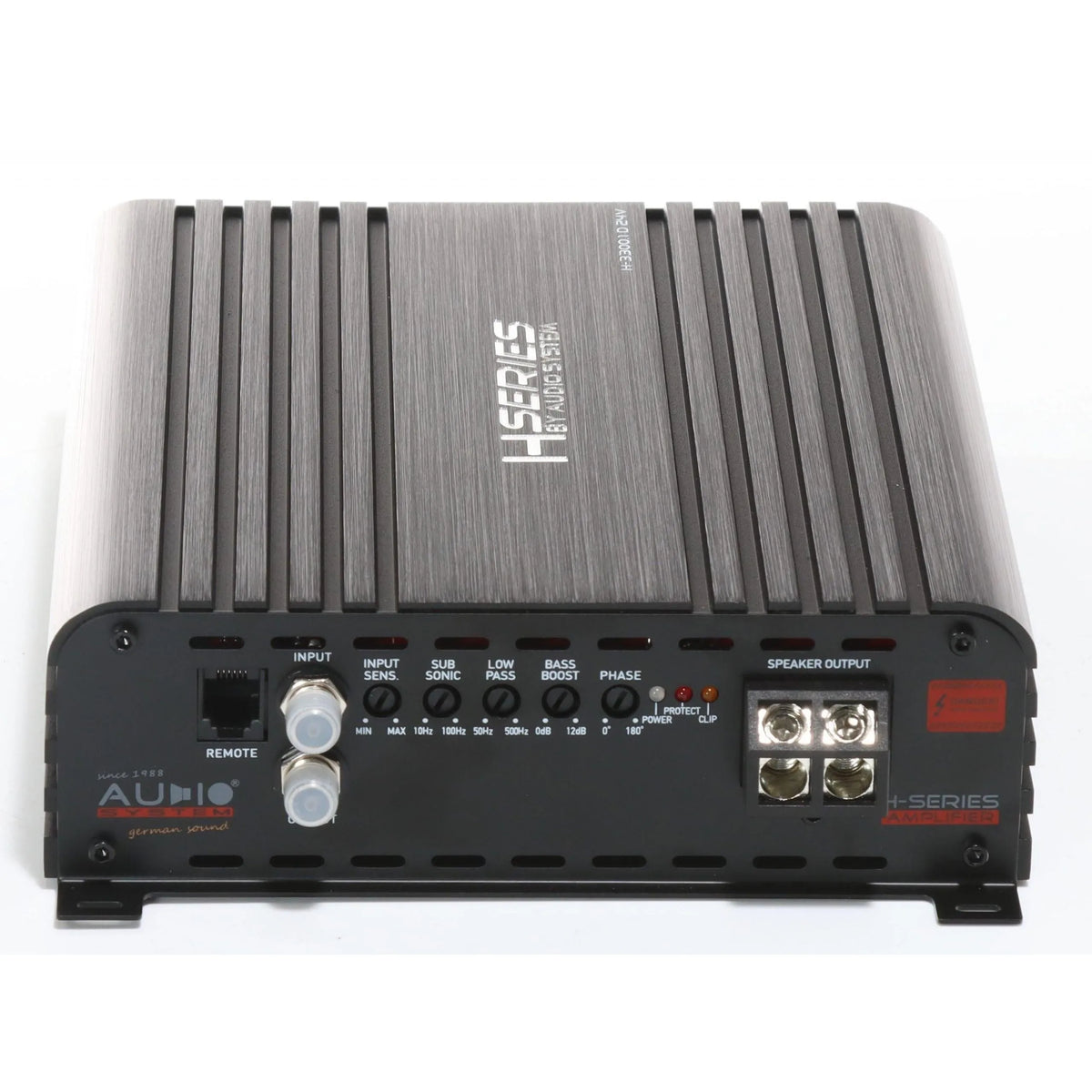

• Stufenloser Tiefpass von 50–500 Hz mit 24 dB/Oktave: Die steile Flankensteilheit filtert sauber und lässt sich flexibel auf verschiedene Subwoofer-Abstimmungen anpassen – von straff auf 80 Hz bis tief auf 50 Hz je nach Setup.
• Subsonic-Filter (10–100 Hz, 24 dB/Okt.) und Bass Boost bei 45 Hz: Besonders in Bassreflex-Gehäusen ist ein Subsonic-Filter kein Luxus, sondern Pflicht – er schützt den Woofer vor zerstörerischen Infra-Frequenzen unterhalb der Tuningfrequenz. Der Bass Boost mit bis zu 12 dB bei 45 Hz ist für SPL-Setups gedacht und sollte mit Bedacht eingesetzt werden.
• Stufenlose Phasenregelung 0–180°: Ermöglicht präzise Zeitanpassung zwischen Subwoofer und Frontsystem, besonders relevant wenn kein vollwertiger DSP im Signalweg sitzt.

Technische Daten des H-3300.1 D 24V im Überblick

• Betriebsspannung: 20–32 V (24V-System)
• Messspannung: 28,8 V
• RMS-Leistung (4 Ohm): 825 W
• RMS-Leistung (2 Ohm): 1.650 W
• RMS-Leistung (1 Ohm): 3.300 W
• Klirrfaktor (4 Ohm): < 0,03 %
• Signal-Rausch-Abstand: > 95 dB
• Tiefpass: 50–500 Hz, 24 dB/Oktave
• Subsonic-Filter: 10–100 Hz, 24 dB/Oktave
• Bass Boost: 0–12 dB bei 45 Hz
• Phasenregelung: 0–180°, stufenlos
• Frequenzbereich: 10–500 Hz
• Eingangsempfindlichkeit: 200 mV – 6 V
• Wirkungsgrad: bis zu 84 %
• Abmessungen (B × H × L): 227 × 59 × 184 mm
• Absicherung: extern

Einsatzbereich & Kompatibilität mit dem H-3300.1 D 24V

Diese Endstufe ist eindeutig für 24-Volt-Fahrzeuge gemacht – LKW, Reisebusse, Wohnmobile auf 24V-Basis oder Sonderfahrzeuge. Im PKW-Bereich ist sie schlicht nicht betreibbar. Wer im LKW einen oder zwei leistungsstarke Subwoofer antreiben will, etwa aus der DD Audio 9500-Serie oder vergleichbar hungrige Chassis von Deaf Bonce, bekommt hier die nötige Reserveleistung. Da kein DSP integriert ist, empfiehlt sich der Betrieb zusammen mit einem externen Prozessor – etwa einem Alpine PDP-E800DSP oder vergleichbarem Gerät – um die Laufzeitkorrektur und Pegelabstimmung ordentlich hinzubekommen. Wer im LKW noch keine Fahrzeugdämmung verbaut hat, sollte das vor dem Subwoofer-Einbau angehen: Ohne Dämmung verpufft ein erheblicher Teil des Bassdrucks.

Worauf du beim Einbau des H-3300.1 D 24V achten solltest

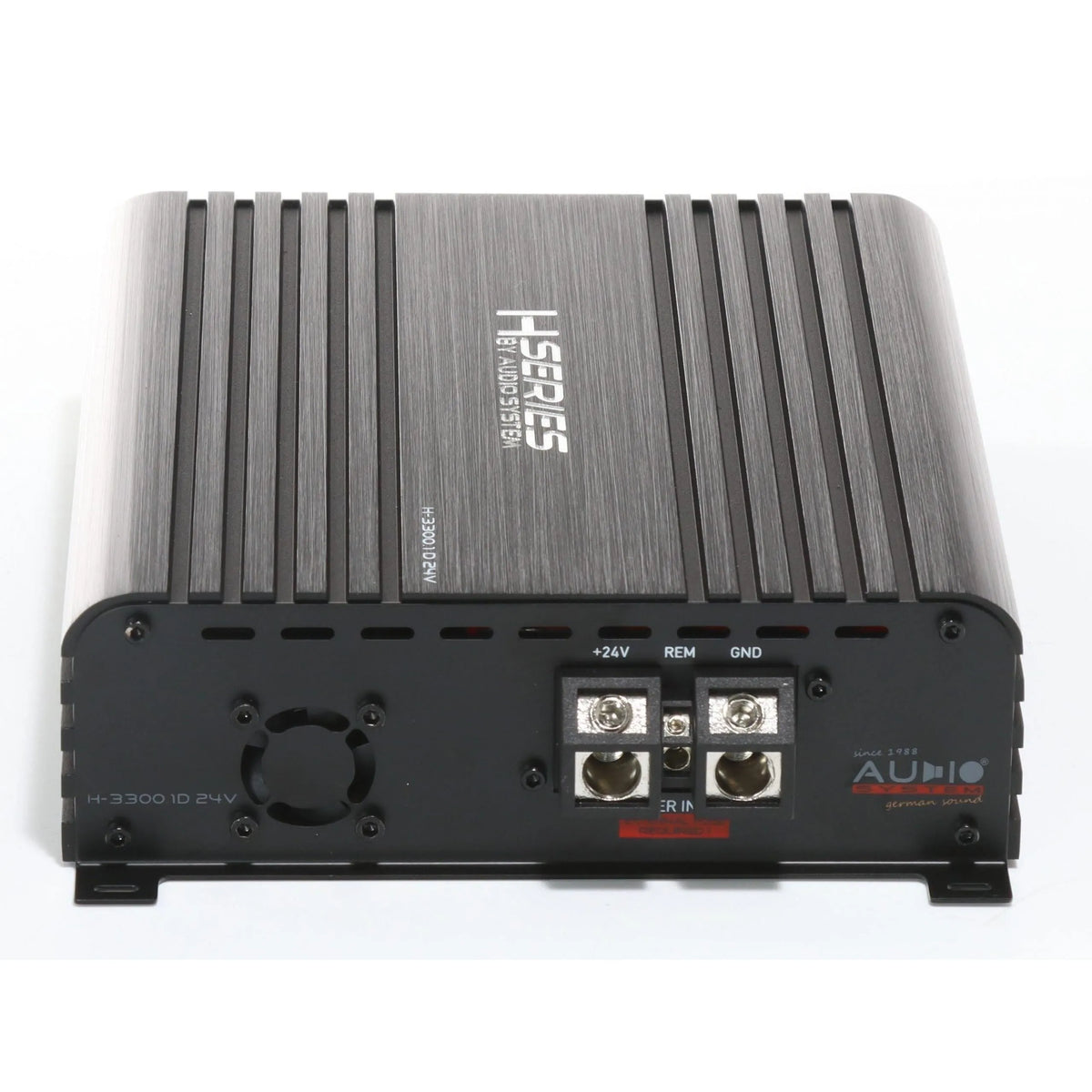

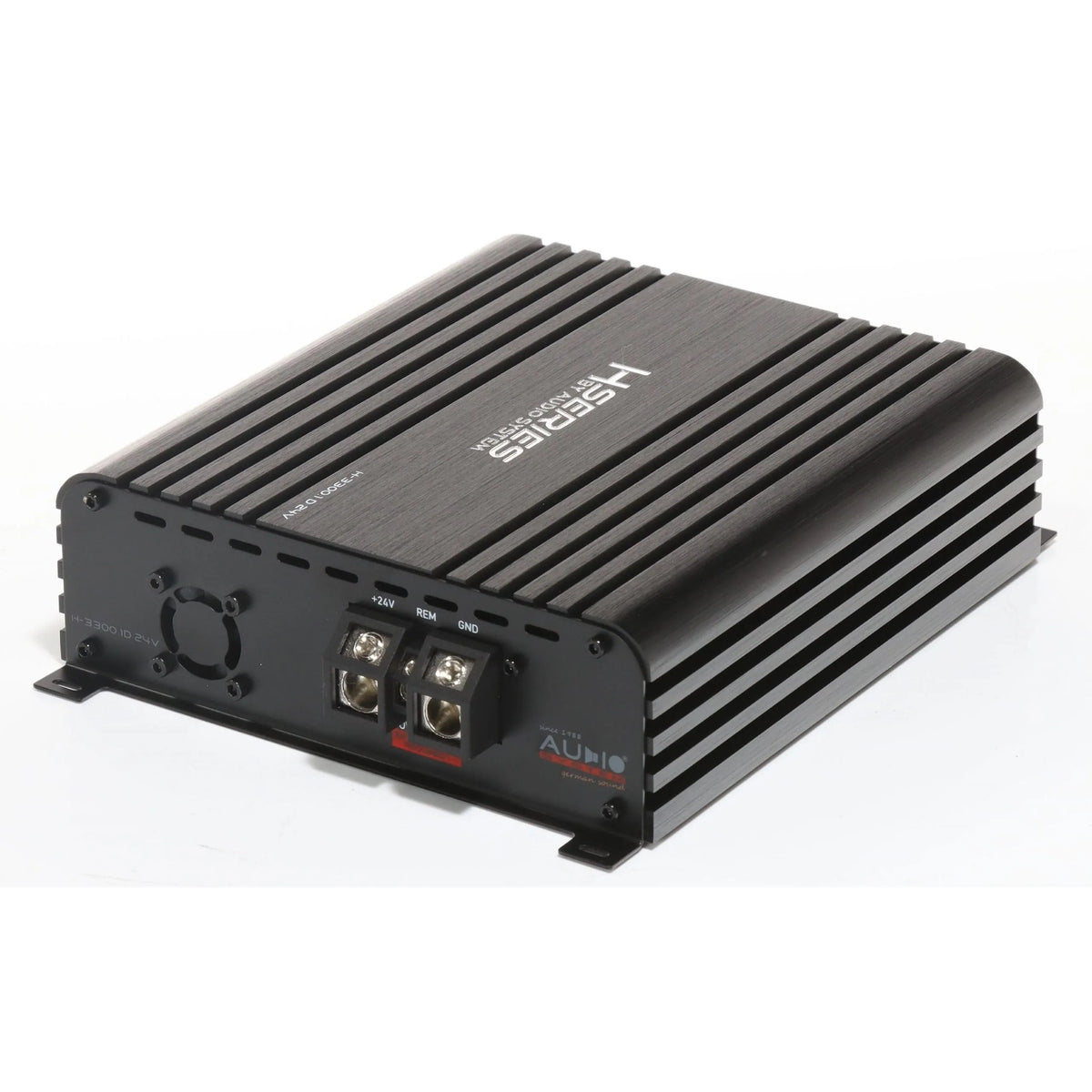

• Kabelquerschnitt nicht unterschätzen: Bei 3.300 Watt RMS an 1 Ohm reden wir von enormen Stromspitzen. Für die Stromversorgung solltest du mindestens 35 mm² Kabelquerschnitt einplanen – bei langen Kabelwegen oder Parallelbetrieb entsprechend mehr. Keine Kompromisse hier, das geht sonst auf Kosten der Leistung und im schlimmsten Fall auf Kosten der Fahrzeugsicherheit.

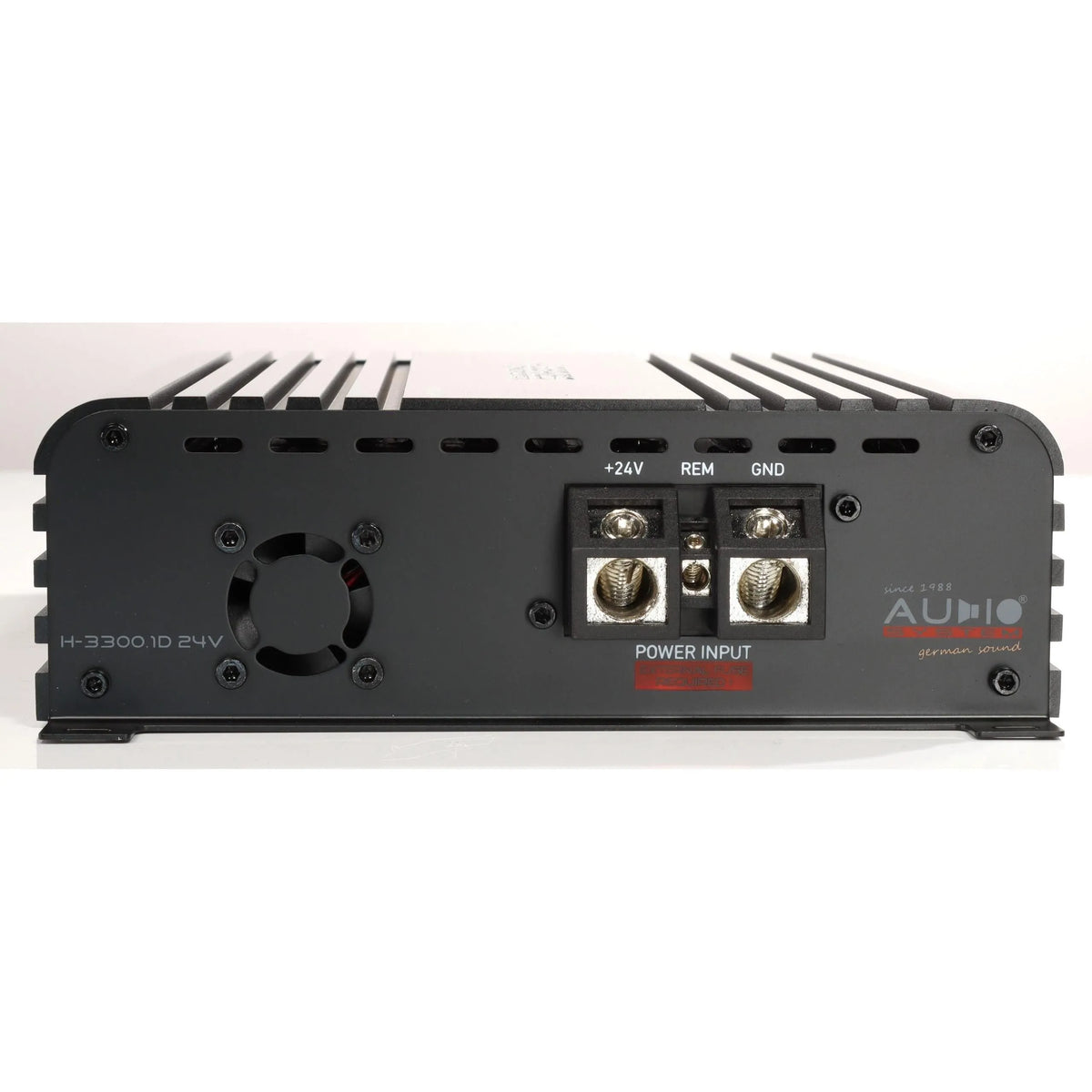

• Externe Absicherung direkt an der Batterie: Die Endstufe hat keine interne Sicherung – du bist selbst für eine korrekte externe Absicherung nahe der Batterie verantwortlich. Dimensioniere die Sicherung passend zur Leitungsbelastbarkeit, nicht zur Maximalleistung der Endstufe.
• Bass Boost sparsam einsetzen: 12 dB Boost bei 45 Hz klingt verlockend, aber ohne entsprechend ausreichend dimensionierte Subwoofer und passendes Gehäuse riskierst du thermische Überlastung des Woofers. Erst einpegeln, dann boost-en – nicht umgekehrt.
• Belüftung und Einbauposition: Trotz gutem Wirkungsgrad entsteht bei dieser Leistungsklasse nennenswerte Abwärme. Im LKW oft unter dem Bett oder hinter der Kabine verbaut – sorge für ausreichend Luftzirkulation, ein beidseitig luftdicht verbautes Gehäuse ohne Luftstrom wird die Endstufe thermisch limitieren.

Der H-3300.1 D 24V ist eine sehr spezifische Endstufe für ein sehr spezifisches Einsatzgebiet – und genau dort liefert sie. Wer im 24V-Fahrzeug ernsthaft Druck machen will und auf eine zuverlässige, leistungsstarke Mono-Endstufe angewiesen ist, findet in der Audio System HELON-Serie eine der wenigen ernstzunehmenden Optionen am Markt. Für den klassischen PKW-Betrieb ist sie naturgemäß keine Option.
