Audio System H-1400.4 D

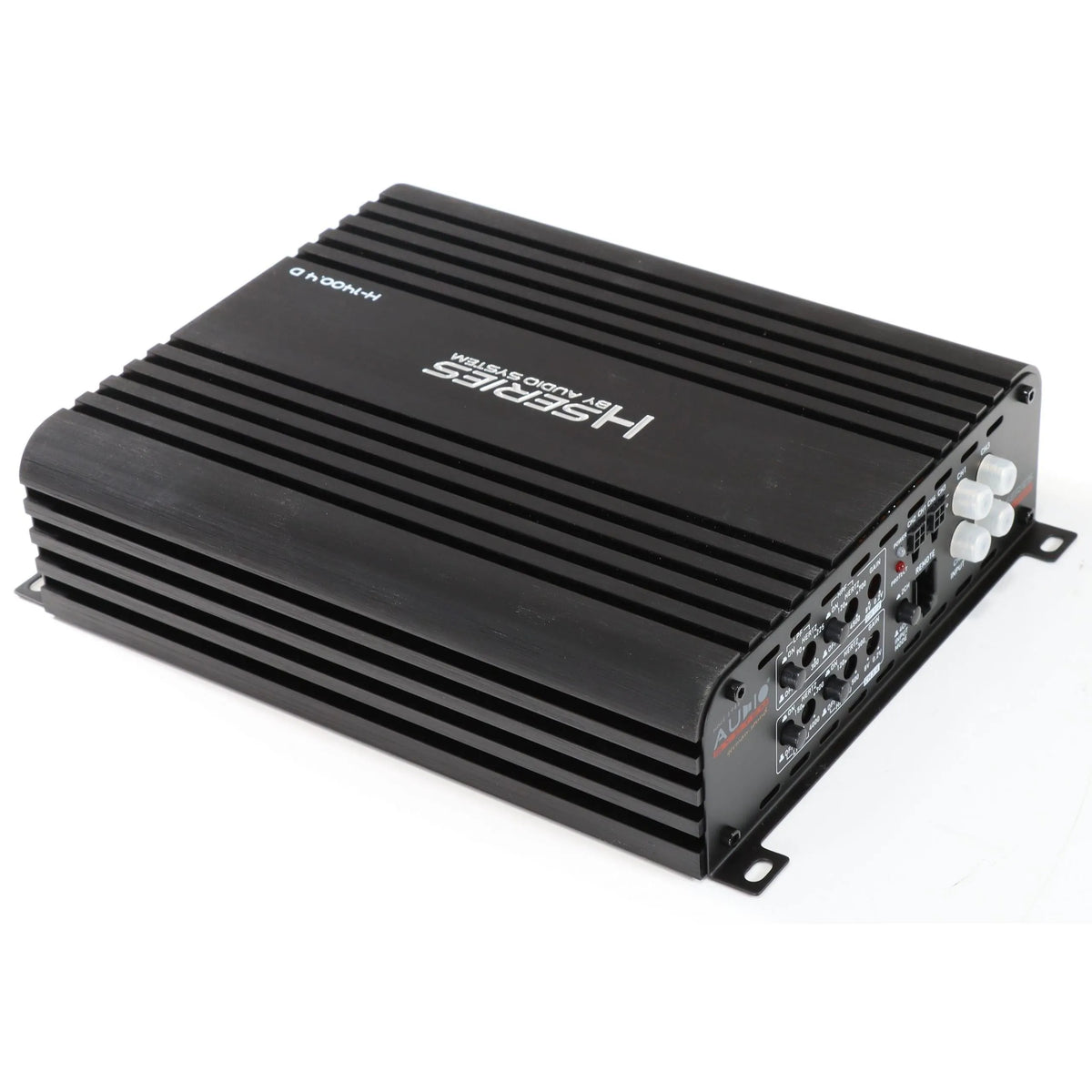

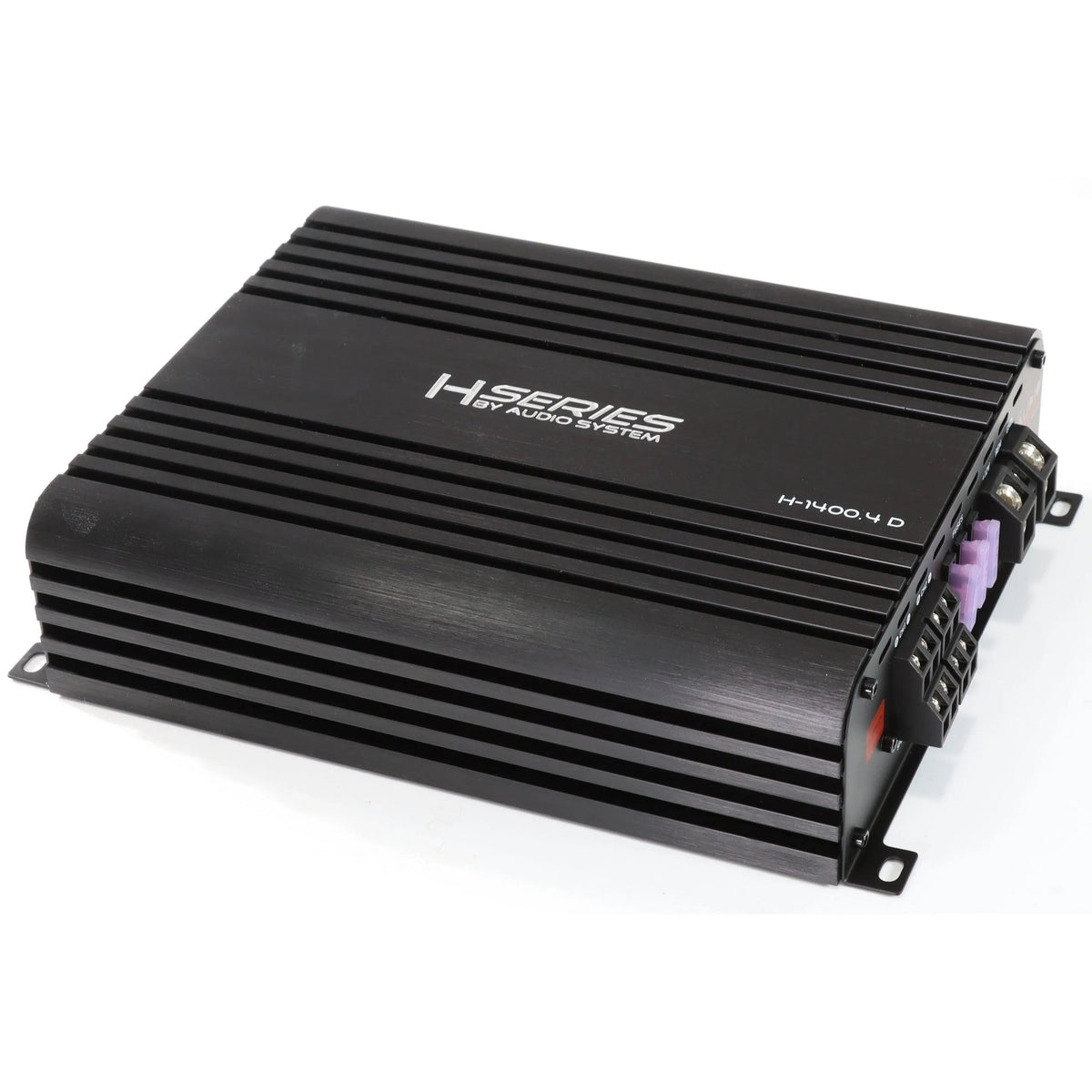

Audio System H-1400.4 D – Vier Kanäle, eine klare Ansage

Die Audio System H-1400.4 D ist eine vierkanal Digitalendstufe, die ich mir für ein vollaktives Frontbühnen-Setup oder ein kombiniertes Front-plus-Sub-System vorstellen würde. Der Clou: Dank flexibler Filter pro Kanalgruppe lässt sich die Endstufe ohne externen DSP in verschiedene Signalwege aufteilen – das spart Platz, Geld und Verkabelungsaufwand. Mit bis zu 90 % Wirkungsgrad bleibt die thermische Last auch bei längerem Betrieb überschaubar, was bei beengten Einbausituationen kein unwichtiger Faktor ist.

Technische Highlights der H-1400.4 D

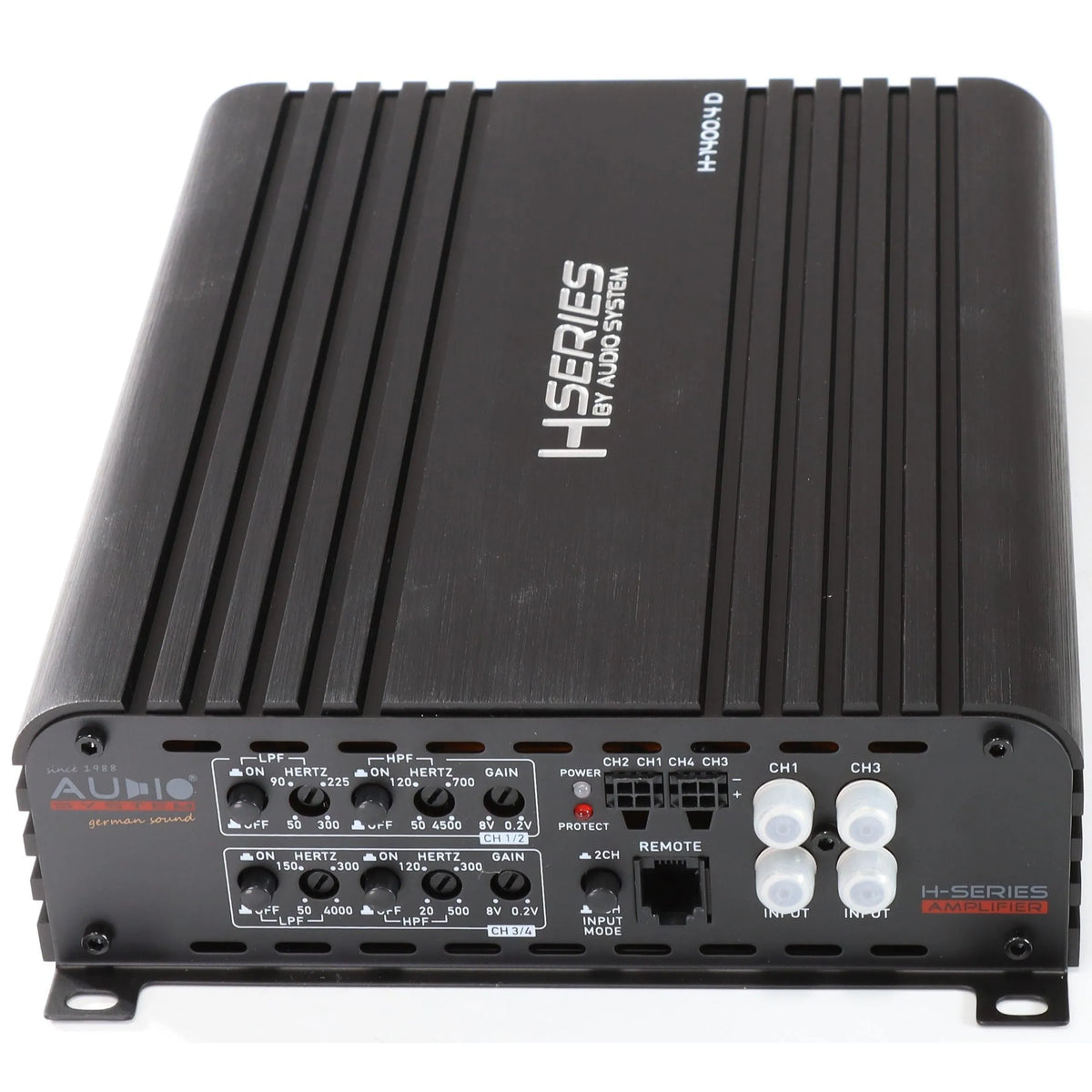

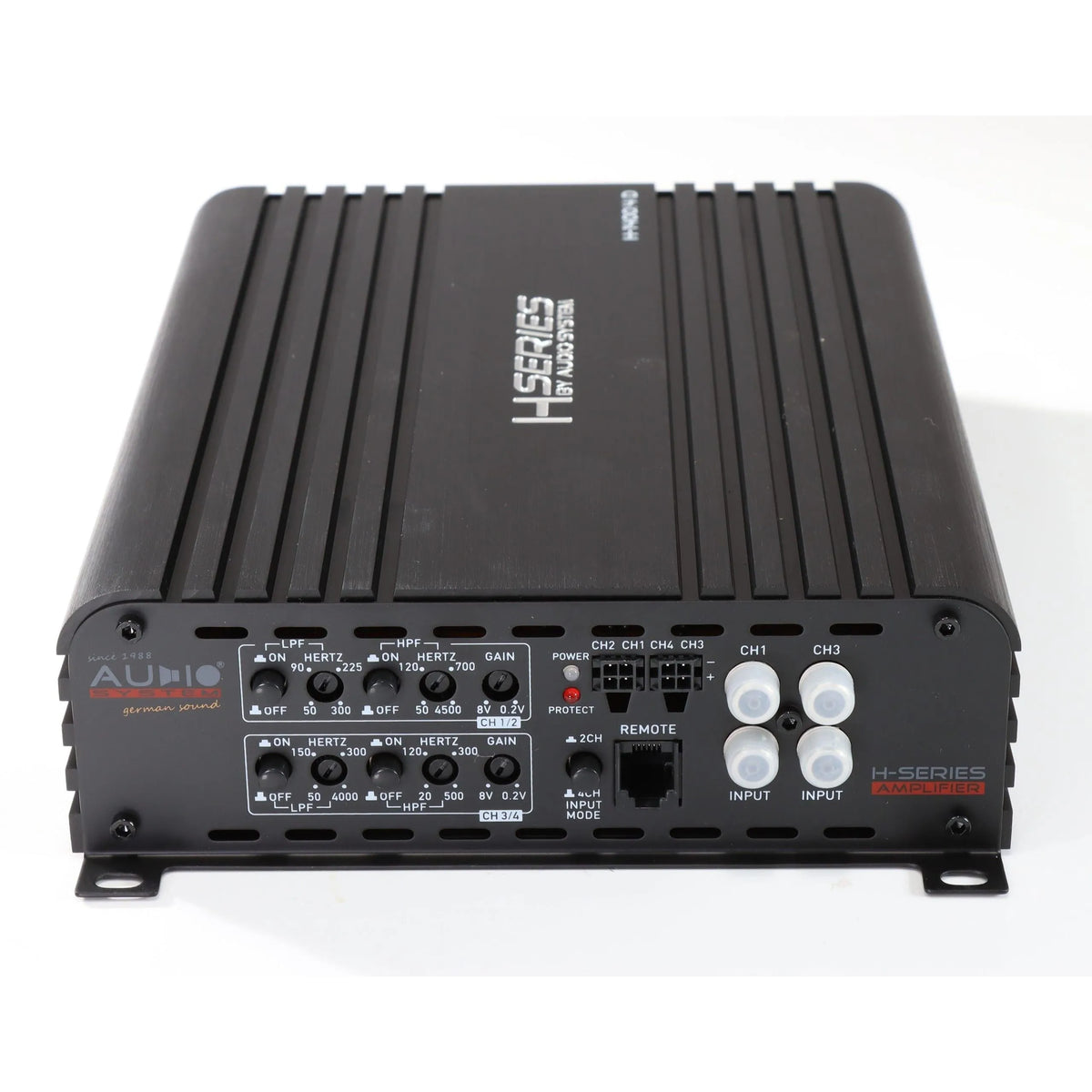

• Vollaktivmodus mit kanalgruppen-spezifischen Filtern: CH1/2 und CH3/4 verfügen über unterschiedliche Filterreichweiten – das erlaubt den direkten Anschluss von Hochtöner, Mitteltöner und Subwoofer ohne passive Frequenzweiche. Wer aktiv filtert, gewinnt Kontrolle und Dynamik.
• D-Klasse Digitaltopologie mit SMD-Bestückung: Die kompakte SMD-Bauweise hält das Gehäuse auf 223 × 59 × 184 mm, was den Einbau unter Sitzen oder in flachen Kofferraum-Nischen deutlich erleichtert. Der hohe Wirkungsgrad von bis zu 90 % reduziert gleichzeitig die Wärmeentwicklung.
• Flexible Ausgangsleistung bis 700 W RMS gebrückt: Im Stereobetrieb liefert die Endstufe pro Kanal bis zu 350 W RMS an 1 Ohm. Gebrückt auf zwei Kanäle stehen bis zu 700 W RMS an 2 Ohm zur Verfügung – genug Reserven für anspruchsvolle Subwoofer-Bestückung.
• Schaltbare Subsonic-Funktion: Gerade bei Bassreflexgehäusen oder kleinen geschlossenen Kisten, die schnell in den Bereich des mechanischen Limits rutschen können, ist ein integrierter Subsonic ein sinnvolles Sicherheitsnetz – ohne externes Zubehör.
• Hochpegeleingang mit Auto-Remote: Wer kein separates Cinch-Signal aus dem Werksradio ziehen kann, nutzt den Hochpegeleingang. Das automatische Einschalten per Signaldetektion macht den Einbau mit OEM-Headunits deutlich unkomplizierter.
• Signal-Rausch-Abstand über 95 dB bei unter 0,1 % Klirrfaktor: Für ein SQ-orientiertes Setup sind das solide Kennzahlen – das Ausgangssignal bleibt sauber, auch wenn die Endstufe an Pegel gewinnt.

Technische Daten der H-1400.4 D im Überblick

• Betriebsspannung: 10–16 V
• Messspannung: 14,4 V
• RMS-Leistung (4/2/1 Ohm, 4-Kanal): 4 × 200 / 300 / 350 W
• RMS-Leistung gebrückt (4/2 Ohm, 2-Kanal): 2 × 600 / 700 W
• Frequenzbereich: 10–20.000 Hz
• Tiefpass CH1/2: 50–300 Hz
• Tiefpass CH3/4: 50–4.000 Hz
• Hochpass CH1/2: 50–4.500 Hz
• Hochpass CH3/4: 20–500 Hz
• Eingangsempfindlichkeit: 200 mV–8 V (± 5 %)
• Klirrfaktor (4 Ohm): < 0,1 %
• Signal-Rausch-Abstand: > 95 dB

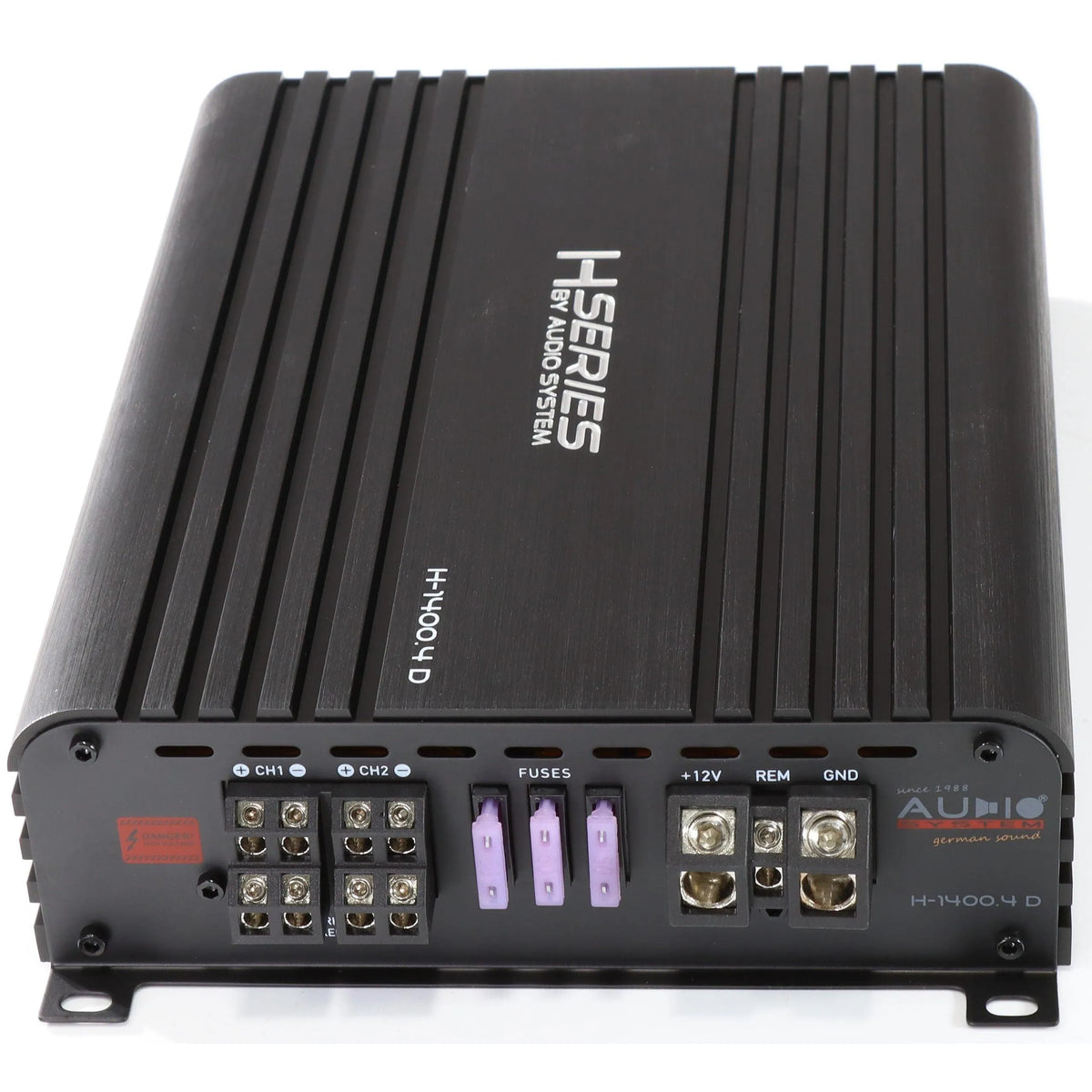

• Sicherungen: 3 × 50 A
• Abmessungen (B × H × L): 223 × 59 × 184 mm

Einsatzbereich & Kompatibilität der H-1400.4 D

Die H-1400.4 D macht besonders in vollaktiven 3-Wege-Frontbühnen eine gute Figur, wo CH1/2 als Hoch- und CH3/4 als Mittelhochpass-Zweig genutzt werden – oder alternativ CH3/4 gebrückt als kompakter Subwoofer-Kanal. Das macht sie zur Eins-für-Alles-Lösung in Fahrzeugen mit begrenztem Einbauraum. Wer zusätzlich einen dedizierten DSP (z. B. mit 6–8 Ausgängen) plant, kann die Endstufe trotzdem sinnvoll integrieren – die Eingangsempfindlichkeit von bis zu 8 V verarbeitet hohe Ausgangspegel moderner Prozessoren problemlos. Für den Einsatz mit OEM-Werksradios ohne Cinch-Ausgang bietet sich die Kombination mit einem Hochpegel-zu-Cinch-Adapter oder eben der direkte Hochpegeleingang an. Passend dazu führt BassBuddys geeignete Lautsprecher-Sets und DSP-Lösungen, die mit dieser Endstufe harmonieren.

Worauf du beim Einbau der H-1400.4 D achten solltest

• Stromversorgung richtig dimensionieren: Drei 50-A-Sicherungen bedeuten eine mögliche Gesamtabsicherung von 150 A. Das Hauptkabel von der Batterie sollte entsprechend auf mindestens 35 mm² ausgelegt sein – lieber einmal zu stark als zu dünn.
• Filterübergänge sorgfältig einstellen: Im Vollaktivbetrieb sollten Übernahmefrequenzen am Verstärker mit den tatsächlichen Einsatzbereichen der Lautsprecher abgestimmt werden. Falsch eingestellte Hochpässe können Mitteltöner oder Hochtöner bei hohem Pegel beschädigen.
• Einbaulage und Belüftung beachten: Trotz des guten Wirkungsgrades braucht die Endstufe ausreichend Luftzirkulation. Flache Montage unter dem Sitz ist möglich, aber verdeckte Einbaukästen ohne Luftspalt sind auf Dauer problematisch.
• Gain-Setting nicht am Anschlag: Die Eingangsempfindlichkeit reicht bis 200 mV – das klingt niedrig, aber wer den Gain ohne Messung aufreißt, riskiert dauerhaften Clipping-Betrieb. Ein RTA oder Oszilloskop beim Einpegeln ist bei dieser Endstufen-Klasse keine Übertreibung.

Die Audio System H-1400.4 D ist eine kompakt gebaute Digitalendstufe mit echter Systemflexibilität – wer vollaktiv fahren will oder eine saubere Eins-für-Alles-Lösung sucht, ist hier richtig aufgestellt. Für reine SPL-Wettkampf-Setups gibt es spezialisiertere Optionen, aber für anspruchsvolle SQ-Anlagen im Alltag macht diese Endstufe einen überzeugenden Job.
