Audio System EX80 PHASE EVO3

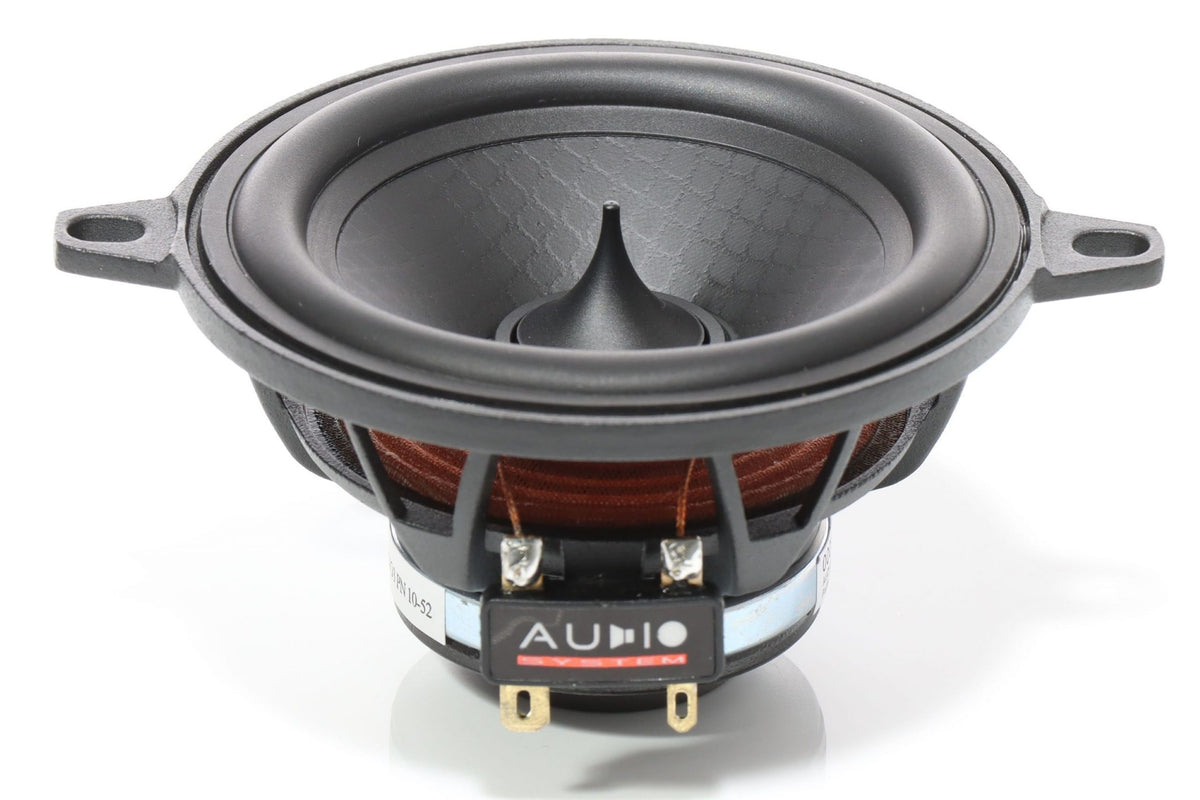

Audio System EX80 Phase EVO3 – kompakter Mitteltöner mit Charakter

Der Audio System EX80 Phase EVO3 ist ein 80-mm-Mitteltöner, der im Fahrzeug genau dort eingesetzt wird, wo es im SQ-Aufbau am meisten auf Präzision ankommt: in der Mitte. Mit Neodymantrieb, Phaseplug und einem Frequenzbereich ab 250 Hz ist der EX80 Phase EVO3 für aktive 3-Wege-Systeme oder hochwertige 2,5-Wege-Setups ausgelegt – nicht für Einsteiger, die mal eben ein Upgrade suchen, sondern für Leute, die wissen, was eine saubere Bühne kostet. Das Paar eignet sich ideal für Einbau in A-Säulen oder Mitteltonschalen, wo Platzverhältnisse knapp sind und das Gewicht eine Rolle spielt.

Technische Highlights des EX80 Phase EVO3

• Neodymantrieb mit Phaseplug: Der Neodymmagnet liefert einen starken Kraftfaktor (BL 3,75 Tm) bei sehr geringem Gewicht – relevant für leichte A-Säulen-Einbauten ohne zusätzliche Verstärkung der Karosserie. Der Phaseplug reduziert Interferenzen im Übergangsbereich zur Hochtoneinheit und sorgt für ein kohärenteres Abstrahlverhalten.
• NAWI-Papiermembran mit Glasfaserverstärkung: Papiermembranen sind im SQ-Bereich beliebt, weil sie natürlich klingen – die Glasfaserverstärkung hält die Membran trotzdem steif genug, um Partialschwingungen zu unterdrücken. Die bewegte Masse von nur 4,32 g sorgt für schnelle Impulsantwort.
• Nomex-Spider: Nomex ist ein Hochleistungsgewebe, das auch bei Wärme seine Rückstellkraft behält. Das ist besonders relevant für Fahrzeuge, die im Sommer in der prallen Sonne stehen – günstige Spider-Materialien arbeiten sich über Zeit aus.

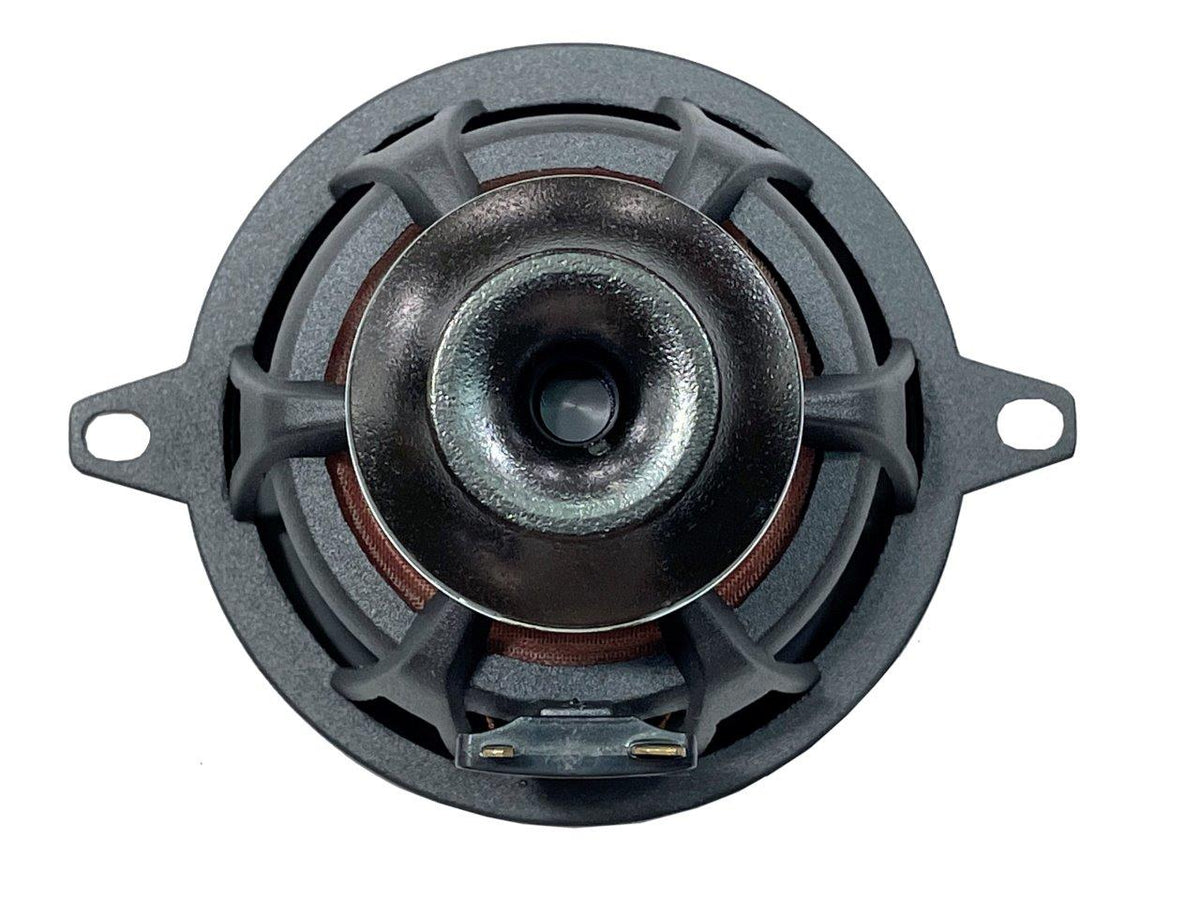

• Ventilierter Gusskorb: Der Gusskorb ist stabiler als Stanzblechkörbe und gleichzeitig besser belüftet – wichtig, um die Schwingspule (20,4 mm) auf Temperatur zu halten, wenn der Mitteltöner mit 65 W RMS betrieben wird.
• 3 Ohm Impedanz: Kein Standardwert. 3 Ohm bedeutet, dass gängige 4-Ohm-Endstufen hier etwas mehr Strom liefern als ausgelegt – das kann die effektiv nutzbare Leistung erhöhen, sollte aber beim DSP-Setup berücksichtigt werden, damit kein Verstärker in den Schutz geht.
• Gesamtgüte Qts von 0,41: Ein Qts unter 0,5 zeigt, dass der EX80 Phase EVO3 elektrisch gut kontrolliert wird. Das macht ihn zum sinnvollen Partner für aktive Filter mit DSP – passiv wird hier Potenzial verschenkt.

Technische Daten des EX80 Phase EVO3 im Überblick

• Bauform: 80-mm-Mitteltöner
• Außendurchmesser: 88 mm / 112 mm (Flansch)
• Einbauöffnung: 77 mm
• Einbautiefe: 44 mm
• Impedanz: 3 Ohm
• Belastbarkeit (RMS, je Speaker): 65 W
• Frequenzbereich: 250–14.000 Hz
• Kennschalldruck (2,83 V / 1 m): 85 dB
• Resonanzfrequenz (Fs): 85 Hz
• Gesamtgüte (Qts): 0,41
• Elektrische Güte (Qes): 0,43
• Mechanische Güte (Qms): 10,1
• Äquivalentvolumen (Vas): 1,55 l
• Membranfläche (Sd): 38 cm²
• Bewegte Masse (Mms): 4,32 g
• Kraftfaktor (BL): 3,75 Tm
• Schwingspulendurchmesser: 20,4 mm
• Gewicht (Paar): 0,42 kg
• Verkaufseinheit: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität des EX80 Phase EVO3

Der EX80 Phase EVO3 ist klar auf aktive 3-Wege-Systeme ausgerichtet. Die untere Grenzfrequenz bei 250 Hz macht ihn zum idealen Mittler zwischen einem 25er- oder 30er-Tieftöner und einem Hochtöner – Kickbass und obere Auflösung übernehmen andere Treiber, der EX80 Phase EVO3 arbeitet im für Sprache und Instrumente kritischen Mittenbereich. Die kompakten Maße (44 mm Einbautiefe, 77 mm Einbauöffnung) machen ihn A-Säulen-tauglich, auch in Fahrzeugen mit wenig Wandstärke wie Kompaktklasse oder SUVs mit verkleideten Säulen. Wegen der 3-Ohm-Impedanz empfiehlt sich eine Endstufe mit stabiler Lastcharakteristik oder eine DSP-Endstufen-Kombi wie die Four Connect 4-800F oder ähnliche Modelle, die auch unter 4 Ohm sicher arbeiten. Vor dem Einbau in Türen oder Säulen ist gezielte Schalltotenstellung – zum Beispiel mit Akustikschaum oder Karosseriedämmung – sinnvoll, um Reflexionen im Mittenbereich zu minimieren.

Worauf du beim Einbau des EX80 Phase EVO3 achten solltest

• Aktiver Betrieb ist Pflicht: Mit Qts 0,41 und dem relativ hohen Fs von 85 Hz macht ein passives Netzwerk aus diesem Treiber wenig Sinn. Setz ihn aktiv per DSP ein und trenne ihn mit einem 24-dB-Filter sauber nach oben und unten – das ist der einzige Weg, das volle Potenzial zu holen.
• 3-Ohm-Check am Verstärker: Nicht jede Endstufe ist für 3-Ohm-Betrieb ausgelegt. Prüfe vorher das Datenblatt deines Amps auf die minimale Impedanz – im Zweifel lieber eine Endstufe wählen, die explizit 2-Ohm-stabil ist, damit du auf der sicheren Seite bist.
• Einbauwinkel und Abstrahlrichtung: Der Phaseplug verbessert das Abstrahlverhalten, aber nur wenn der Treiber auch halbwegs auf den Hörplatz gerichtet ist. Eine leicht angewinkelte Montage in der A-Säule bringt hier mehr als ein Kompromiss in der Türmitte.
• Verkabelung: Für 65 W RMS pro Treiber reicht ein Lautsprecherkabel mit 1,5–2,5 mm² Querschnitt problemlos. Kein Kabelstress an dieser Stelle, aber ordentliche Crimpverbindungen statt Lüsterklemmen.

Der Audio System EX80 Phase EVO3 ist kein Mitteltöner für jedes Setup – er ist ein Werkzeug für alle, die ein aktives 3-Wege-System mit dem nötigen Ernst angehen. Wenn du bereits einen DSP verbaut hast oder planst, und dir ein sauberes Klangbild zwischen Bass und Höhen wichtig ist, macht das Paar hier eine sehr gute Figur. Für passive Systeme oder Budgetaufbauten ohne DSP gibt es sinnvollere Optionen.
