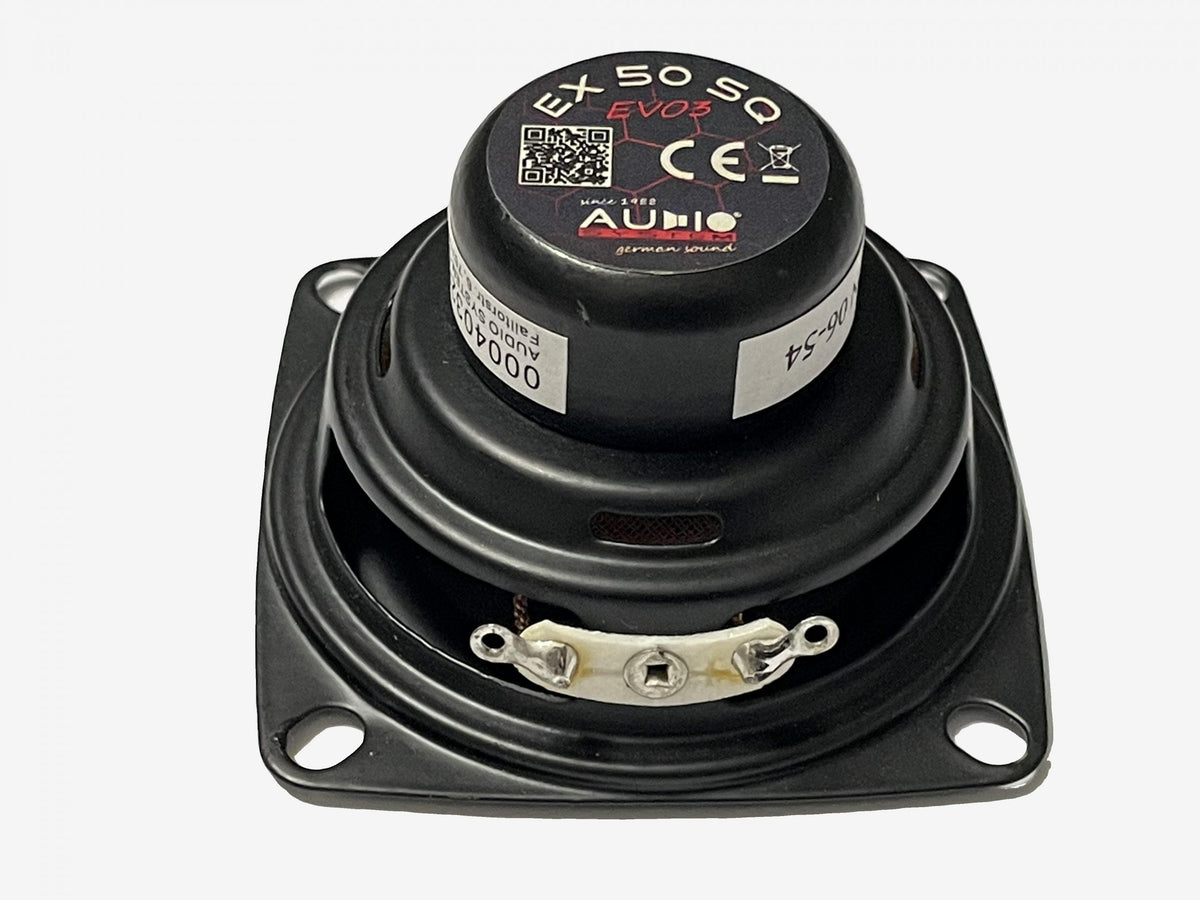

Audio System EX50 SQ EVO3

Audio System EX50 SQ EVO3 – kleiner Mitteltöner mit echtem High-End-Anspruch

Der Audio System EX50 SQ EVO3 ist ein 50-mm-Mitteltöner, der in erster Linie für SQ-orientierte Zwei- oder Dreiwegesysteme entwickelt wurde – also für alle, die saubere Stimmwiedergabe und präzise Räumlichkeit wollen, nicht maximalen Schalldruck. In einem aktiv getrennten 3-Wege-Aufbau übernimmt er genau den Bereich, der über die Güte eines Systems oft entscheidet: die Mitten. Den EX50 SQ EVO3 würde ich überall einsetzen, wo ein kleiner Treiber mit niedrigem Eigengewicht und kontrollierter Mechanik gefragt ist – zum Beispiel in Dash-Einbauten, A-Säulen-Pods oder als Ergänzung zu einem Hochtöner in einem passiven Zweiwege-Netzwerk.

Technische Highlights des EX50 SQ EVO3

• NAWI-HPPC-Papiermembran: Ultraleicht und gleichzeitig formstabil – die Kombination aus niedrigem Gewicht (bewegte Masse: nur 1,64 g) und struktureller Steifigkeit sorgt dafür, dass die Membran dem Antrieb präzise folgt, ohne in den oberen Lagen aufzubrechen. Gut für saubere Stimmwiedergabe.
• EPN38-Neodym-Magnet: Neodym statt Ferrit bedeutet bei gleicher Magnetkraft deutlich weniger Gewicht und weniger Bauraum. Für kleine Einbausituationen wie A-Säulen oder Dashes ist das ein echter Vorteil. Mit einem Kraftfaktor (BL) von 2,6 Tm bewegt der Antrieb die Membran sauber und kontrolliert.
• Nomex-Spider: Nomex ist ein Hochleistungsgewebe, das thermisch stabil und mechanisch präzise ist. Die Zentrierung bleibt auch bei längerem Betrieb exakt, was sich direkt auf Linearität und Langzeitstabilität auswirkt.
• Kompakte Einbautiefe von 28 mm: Bei einem Außendurchmesser von 68 mm und einer Einbautiefe von nur 28 mm passt der EX50 SQ EVO3 in sehr beengte Einbausituationen – ideal für Podeste oder flache Armaturenbrett-Einbauten, wo ein 8-cm-Treiber schlicht nicht mehr reingeht.
• Frequenzbereich 270–8.400 Hz: Der nutzbare Bereich passt gut zum typischen Mitteltöner-Einsatzgebiet im aktiv getrennten System. Die Resonanzfrequenz von 145 Hz gibt an, dass man die Weiche sinnvollerweise deutlich oberhalb davon ansetzt – je nach Trennfilter eher ab 300–400 Hz.
• 45 W RMS bei 4 Ohm: Solide Belastbarkeit für einen 50-mm-Treiber. Wer einen DSP mit eigenen Endstufen-Kanälen einsetzt, wird hier gut bedient – mehr Leistung braucht ein Mitteltöner dieser Größe selten.

Technische Daten im Überblick – EX50 SQ EVO3

• Lautsprechergröße: 50 mm
• Außendurchmesser: 68 mm / 53 mm
• Einbautiefe: 28 mm
• Einbauöffnung: 46 mm
• Impedanz: 4 Ohm
• Belastbarkeit (RMS): 45 W pro Lautsprecher
• Frequenzbereich: 270–8.400 Hz
• Kennschalldruck (2,83 V / 1 m): 82 dB
• Resonanzfrequenz (Fs): 145 Hz
• Schwingspulendurchmesser: 20 mm
• Bewegte Masse (Mms): 1,64 g
• Kraftfaktor (BL): 2,6 Tm
• Membranfläche (Sd): 20,5 cm²
• Äquivalentvolumen (Vas): 0,63 l
• Gesamtgüte (Qts): 0,56
• Gewicht (Paar): 0,14 kg
• Lieferumfang: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität – wofür eignet sich der EX50 SQ EVO3?

Der EX50 SQ EVO3 ist klar für aktive oder semi-aktive Dreiwegesysteme konzipiert, wo ein dedizierter Mitteltöner die Frequenzen zwischen Bass und Hochtöner übernimmt. Er spielt seine Stärken besonders in Setups aus, die einen DSP mit mindestens 6 Ausgangskanälen nutzen – damit lässt sich die Trennung sauber und individuell auf die Einbausituation abstimmen. Für rein passive Zweiwegesysteme ohne DSP ist er weniger geeignet, da man die Trennung hier kaum exakt genug hinbekommt.

Gut kombinierbar mit Audio System Hochtönern aus der EX- oder H-Serie sowie einem leistungsfähigen Bass- oder Mittelbass-Treiber im 16- bis 20-cm-Bereich. Wer das Gesamtsystem konsequent aufbaut, sollte außerdem über Türdämmung und sauber abgedichtete Einbauräume nachdenken – bei einem Treiber dieser Empfindlichkeit macht die Einbauqualität einen spürbaren Unterschied.

Worauf du beim Einbau des EX50 SQ EVO3 achten solltest

• Trennfrequenz nicht zu tief ansetzen: Die Resonanzfrequenz liegt bei 145 Hz – ein Hochpassfilter sollte deshalb mindestens bei 300 Hz, besser 400–500 Hz (12 oder 24 dB/Okt.) angesetzt werden. Darunter lässt man den Treiber unnötig im unkontrollierten Bereich arbeiten.
• Einbaulage und Ausrichtung: Bei 50-mm-Treibern in A-Säulen-Pods ist die Achsausrichtung auf den Hörplatz entscheidend. Schon wenige Grad Abweichung können das Abstrahlverhalten und die Stereoabbildung spürbar beeinflussen – hier lohnt es sich, beim Podestbau sorgfältig zu arbeiten.
• Keine überdimensionierte Endstufe nötig: 45 W RMS sind ausreichend dimensioniert, aber man sollte den Treiber nicht mit einer Endstufe ansteuern, die in Verbindung mit falschen Verstärkungseinstellungen weit über diesen Wert klippt. Clipping schadet mehr als Dauerlast.
• Sehr leichter Treiber – Befestigung sauber ausführen: Das geringe Gewicht von unter 100 g pro Treiber ist ein Vorteil beim Einbau in leichte Pods oder Kunststoffhalterungen. Trotzdem gilt: Alle vier Befestigungspunkte gleichmäßig anziehen und idealerweise eine dünne Dichtlippe verwenden, damit keine Luftlecks entstehen.

Der Audio System EX50 SQ EVO3 ist ein solider, durchdachter Mitteltöner für alle, die ein aktives Multiwegesystem konsequent aufbauen wollen und nicht auf einen chinesischen No-Name-Treiber setzen möchten. Wer einen passiven Zweiweger ohne DSP betreibt, ist mit diesem Treiber eher überfordert – der EX50 SQ EVO3 gehört in ein System, das ihm den richtigen Rahmen gibt. Dann leistet er genau das, wofür er gebaut wurde.
