Audio System EX406 SQ EVO3

Audio System EX406 SQ EVO3 – Mitteltöner für Setups, bei denen der Mitteltonbereich wirklich zählt

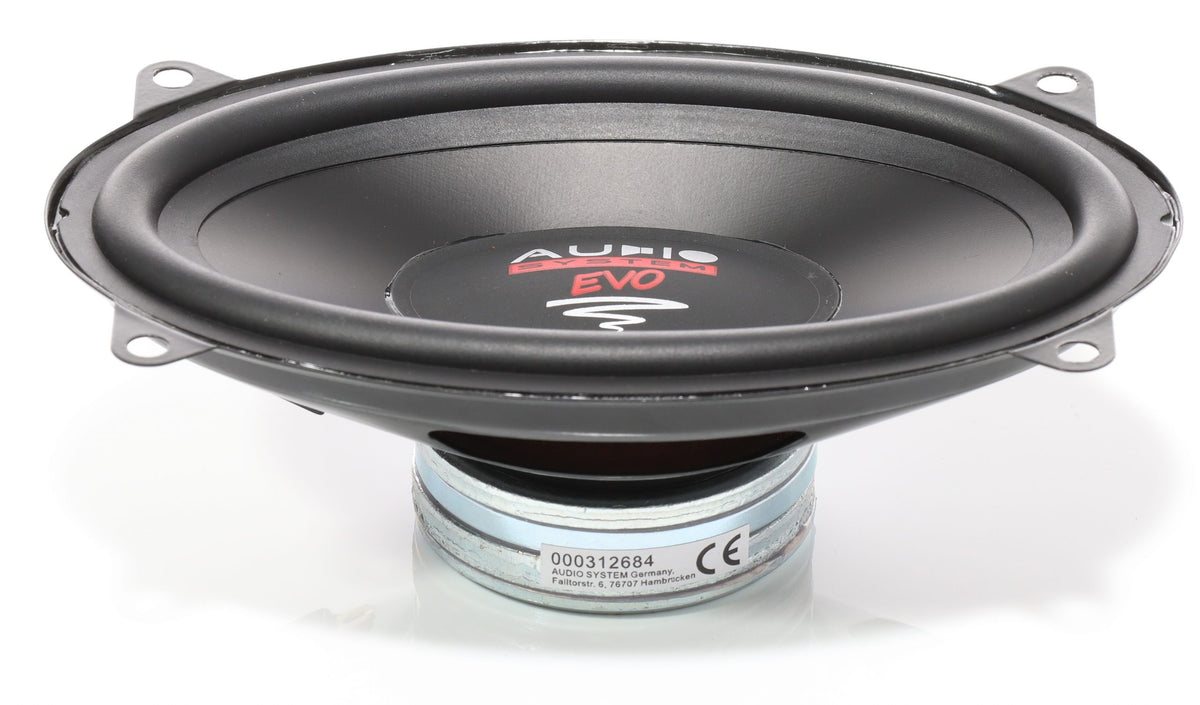

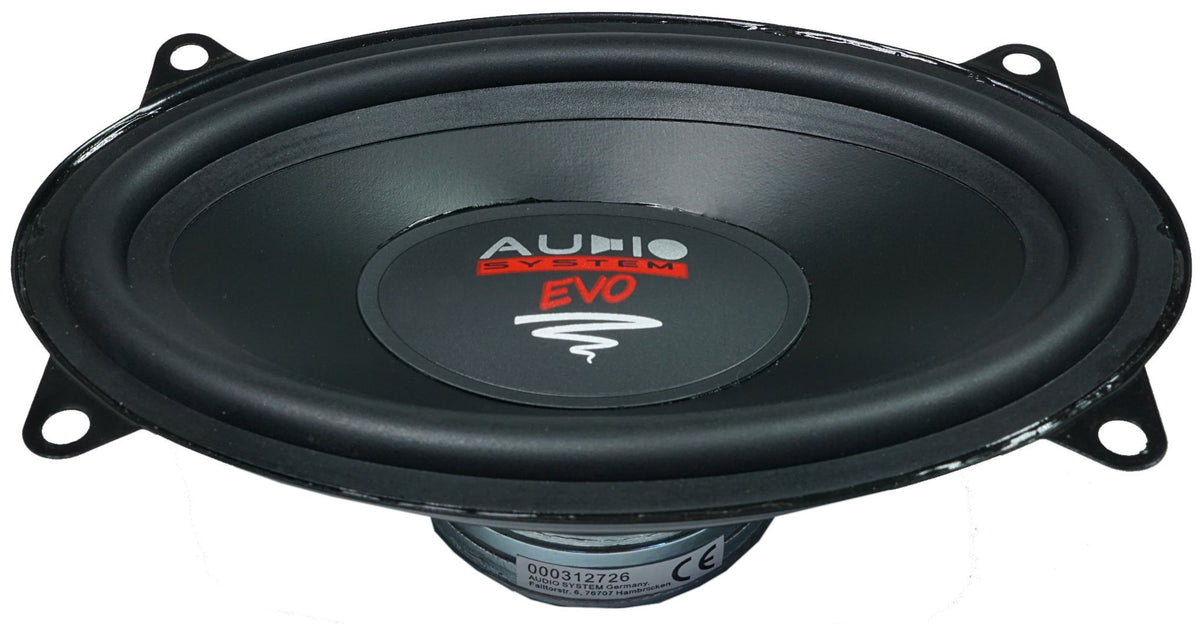

Der EX406 SQ EVO3 von Audio System ist ein 4×6-Zoll-Mitteltöner, der speziell auf Sound Quality ausgelegt ist – kein Universalchassis, das irgendwie alles kann, sondern ein Wandler, den man dort einsetzt, wo der Mitteltonbereich die Bühne trägt. Mit Neodymantrieb, einer ultraleichten NAWI-HPPC-Papiermembran und glasfaserverstärkter Einlage bringt er die Bauteile mit, die man bei ernsthafter Frontbühne braucht. Ich würde ihn in einer aktiven 3-Wege-Front einsetzen, wo er den Bereich zwischen Hochtöner und Bass-Midrange sauber und kontrolliert abdeckt.

Technische Highlights des EX406 SQ EVO3

• Neodym-Antrieb (EPN38-Magnet): Neodym ist deutlich stärker als klassischer Ferrit bei gleichem oder kleinerem Bauvolumen. Das hält das Gesamtgewicht niedrig – unter 400 g pro Lautsprecher – ohne beim Antrieb Kompromisse zu machen. Weniger Gewicht, gleichzeitig präziserer Antrieb: das merkt man im Impulsverhalten.
• NAWI-HPPC-Papiermembran mit Glasfaser-Einlage: Papier klingt im Mittelton oft natürlicher als synthetische Materialien, neigt aber zu Resonanzen und ist empfindlicher. Die Kombination aus Papier und Glasfaser löst dieses Dilemma: Die Membran bleibt leicht (8,5 g bewegte Masse), wird aber durch die Einlage deutlich steifer – das reduziert Partialschwingungen und verbessert die Wiedergabetreue.
• Nomex-Spider: Nomex ist ein hitzebeständiges Aramid-Gewebe, das im Car-HiFi-Bereich vor allem bei anspruchsvollen SQ-Anwendungen verbaut wird. Es sorgt für eine gleichmäßige, reproduzierbare Rückstellkraft der Schwingspule – wichtig für saubere Mitten ohne Verzerrungen bei mittleren Pegeln.
• 3-Ohm-Impedanz: Kein Standard-Wert. 3 Ohm liegt zwischen dem typischen 2-Ohm- und 4-Ohm-Betrieb und zielt darauf ab, aus gängigen Verstärkern mehr Leistung zu holen als bei 4 Ohm, ohne das Netzteil so stark zu belasten wie ein 2-Ohm-Kanal. Relevant beim Kanalzuweisung im DSP-Setup – kurz nachrechnen, ob die Endstufe das sauber stemmt.
• Frequenzbereich 90–6.000 Hz mit hohem Qms (6,59): Ein so hoher mechanischer Gütefaktor bedeutet, dass das System mechanisch sehr wenig bedämpft ist – das ist für einen Mitteltöner in einem offenen oder halboffenen Einbau oft gewollt, weil es den Pegel stabil hält. Wichtig ist aber, mit dem DSP sauber zu trennen, weil der Treiber nach unten naturgemäß früh aus seinem linearen Bereich fällt.
• Ventilierter Korb: Für einen Mitteltöner mit 46 mm Einbautiefe kein Selbstverständnis. Die Ventilierung verhindert Druckaufbau hinter der Membran, der den Klang bei mittleren bis höheren Pegeln einengen würde.

Technische Daten des EX406 SQ EVO3 im Überblick

• Typ: 4×6-Zoll-Mitteltöner (Neodym)
• Impedanz: 3 Ohm
• Belastbarkeit (RMS): 80 W pro Lautsprecher
• Kennschalldruck: 89 dB (2,83 V / 1 m)
• Frequenzbereich: 90–6.000 Hz
• Resonanzfrequenz (Fs): 67 Hz
• Schwingspulendurchmesser: 25 mm
• Membranfläche (Sd): 78,5 cm²
• Bewegte Masse (Mms): 8,5 g
• Kraftfaktor (BL): 4,8 Tm
• Gesamtgüte (Qts): 0,38
• Mechanische Güte (Qms): 6,59
• Elektrische Güte (Qes): 0,40
• Äquivalentvolumen (Vas): 10,4 l
• Außendurchmesser: 152 mm / 97 mm
• Einbautiefe: 46 mm
• Einbaumaß (Ausschnitt): 145 mm / 88 mm
• Gewicht (pro Paar): ca. 0,8 kg
• Verkaufseinheit: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität – wo der EX406 SQ EVO3 seine Stärken ausspielt

Dieser Treiber ist für aktive 3-Wege-Frontsysteme konzipiert – also Setups, bei denen jeder Frequenzbereich über einen separaten DSP-Kanal angesteuert wird. Er macht keinen Sinn in einer Passivweiche ohne vernünftige Trennung, weil die Ts-Parameter zu spezifisch sind, um sie mit einem universellen Weichenfilter sauber zu nutzen. Optimal läuft er ab etwa 200–300 Hz aufwärts (je nach Trenncharakteristik), damit er nicht in einen Bereich gedrückt wird, den er physisch nicht sauber abdecken kann.

Passend eingesetzt ist er zum Beispiel als Ergänzung zu einem DD Audio oder AI Sonic Tieftöner in der Tür und einem hochwertigen 1-Zoll-Hochtöner in der A-Säule. Wer bereits einen DSP-Verstärker mit mindestens 6 Kanälen verbaut hat – etwa von Four Connect oder einem vergleichbaren Hersteller – hat damit bereits die Infrastruktur, die dieser Treiber braucht.

Worauf du beim Einbau des EX406 SQ EVO3 achten solltest

• 3-Ohm-Impedanz vorab prüfen: Nicht jede Endstufe gibt an, was sie bei 3 Ohm pro Kanal stabil liefert. Vor dem Kauf kurz im Datenblatt der Endstufe nachschauen – viele Hersteller geben nur 2- und 4-Ohm-Werte an, 3 Ohm liegt dazwischen und kann in bestimmten Designs zu Schutzschaltungen führen.
• DSP-Trennung sorgfältig einstellen: Der hohe Qms (6,59) und die Resonanzfrequenz bei 67 Hz zeigen, dass dieser Treiber mechanisch kaum selbst bedämpft – er braucht eine saubere Hochpassfilterung im DSP, mindestens 12 dB/Oktave, eher 24 dB, damit er nicht in Bereichen betrieben wird, wo er anfängt zu übersteuern.
• Einbauort und Schallwand: 46 mm Einbautiefe klingt nach wenig, reicht aber für die meisten Türverkleidungen. Trotzdem vor dem Einbau die tatsächliche Tiefe inklusive Kabelführung nachmessen – bei engen Türen kann der Fensterheber-Mechanismus die Tiefe real weiter einschränken.
• Türdämmung sinnvoll: Wer diesen Treiber in einer Autotüre verbaut, sollte die Türe vorher zumindest grunddämmen. Nicht wegen des Treibers selbst, sondern weil die Reflexionen und Schwingungen in einer ungedämmten Blechdose den Klangeindruck eines SQ-Treibers dieser Qualität direkt zunichtemachen.

Der Audio System EX406 SQ EVO3 ist ein Mitteltöner für Leute, die wissen, was sie tun – oder die bereit sind, sich damit zu beschäftigen. Wer ein aktives, sorgfältig eingemessenes 3-Wege-System aufbaut und einen zuverlässigen, klanglich ehrlichen Mitteltöner mit überschaubarem Platzbedarf sucht, ist hier richtig. Für Plug-and-Play-Setups oder passive Systeme ist er nicht der richtige Kandidat.
