Audio System EX120 SQ EVO3

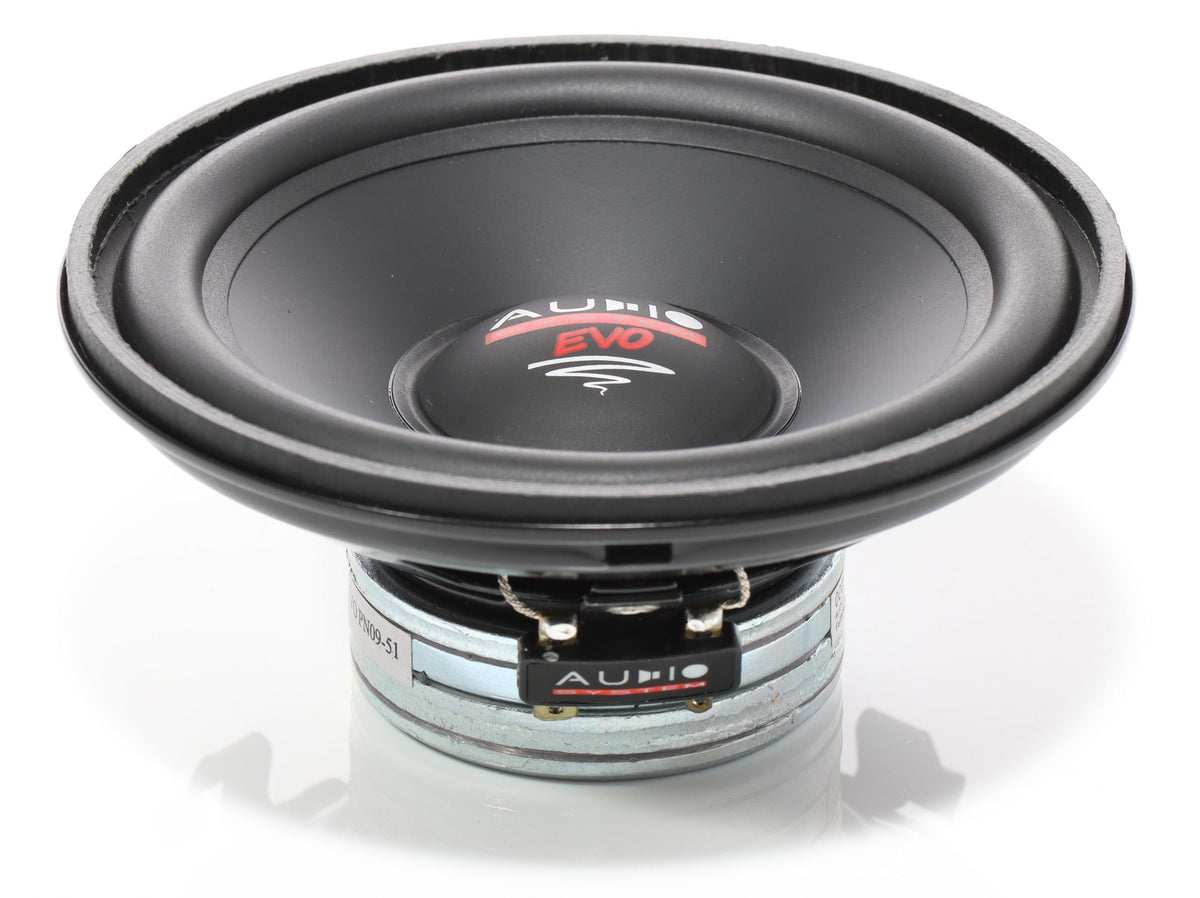

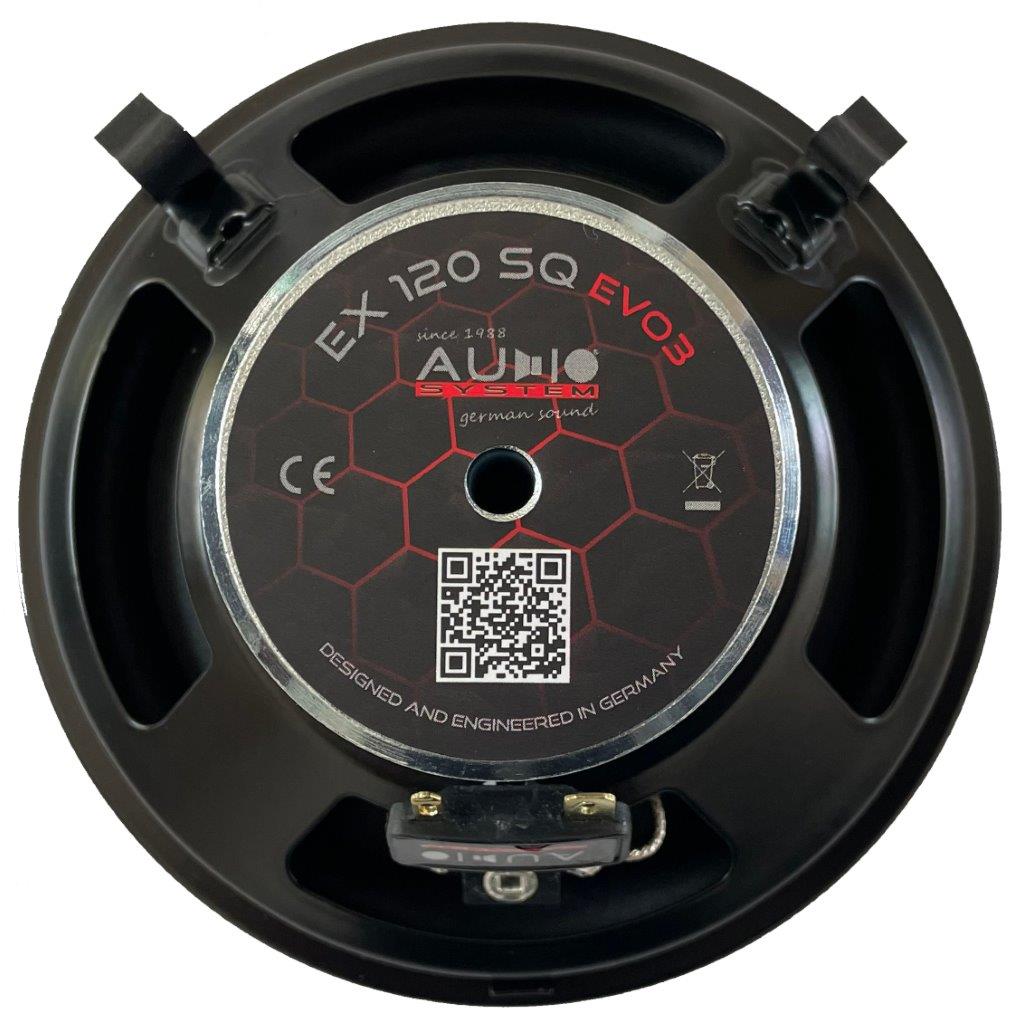

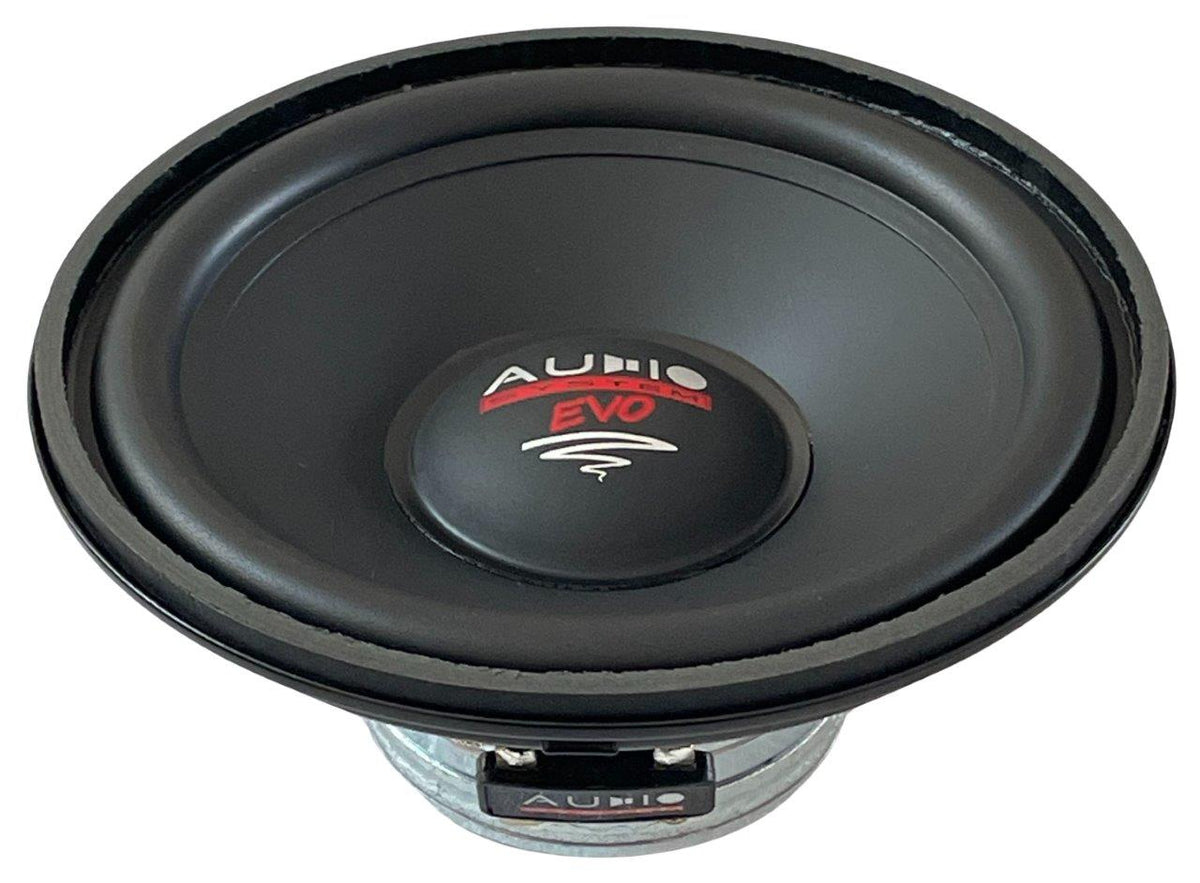

Audio System EX120 SQ EVO3 – kompakter 120-mm-Mitteltöner mit Neodym-Antrieb für ernsthaftes SQ-Setup

Der Audio System EX120 SQ EVO3 ist ein 120-mm-Lautsprecher, der klar auf Sound Quality ausgerichtet ist – nicht auf Lautstärke um jeden Preis. Mit seinem Neodym-Magnetsystem, einer papierbasierten Hochleistungsmembran und einem Qts von 0,34 ist er typisch für Treiber, die in gut abgestimmten Frontstage-Setups mit aktiver Frequenzweiche ihren Platz finden. Ich würde ihn dort einsetzen, wo ein kompakter Mitteltöner mit präziser Detailwiedergabe gefragt ist – zum Beispiel in der A-Säule oder in einer Doorpod-Lösung als Teil eines 2-Wege- oder 3-Wege-Systems.

Technische Highlights des EX120 SQ EVO3

• EPN38-Neodym-Magnet mit ventiliertem Korb: Neodym liefert bei geringerem Gewicht mehr Kraftdichte als Ferrit – das kommt der bewegten Masse zugute und macht den EX120 SQ EVO3 besonders reaktionsschnell. Der ventilierte Korb reduziert Luftkompression hinter der Membran und trägt zur saubereren Wiedergabe bei.
• NAWI-HPPC-Papiermembran mit Glasfaser-Einlage: Papier klingt im Mittelton oft natürlicher als Kunststoff, neigt aber bei zu wenig Steifigkeit zum Aufbrechen. Die eingearbeitete Glasfaserschicht erhöht die Biegersteifigkeit gezielt, ohne die Membran unnötig zu beschweren – das ergibt eine gleichmäßigere Abstrahlung bis 6 kHz.
• Nomex-Spider: Nomex ist ein hitzebeständiges Aramidgewebe, das im Vergleich zu Standard-Spinnenmaterialien langzeitstabil bleibt und die Rückstellkräfte über viele Betriebsstunden konstant hält – relevant, wenn der Lautsprecher dauerhaft mit soliden Pegeln betrieben wird.
• 3 Ohm Impedanz: Kein Druckfehler – 3 Ohm statt der üblichen 4 Ohm bedeutet, dass ein gegebener Verstärker bei gleicher Spannung mehr Strom (und damit mehr Leistung) liefert. Das macht den EX120 SQ EVO3 interessant für DSP-Verstärker mit begrenzter Ausgangsleistung, verlangt aber eine Kompatibilitätsprüfung am verwendeten Amp.
• Thiele-Small-Parameter für aktiven Betrieb: Mit einem Qts von 0,34 und einer Resonanzfrequenz von 62,9 Hz ist dieser Treiber für den Einsatz ohne passive Weiche konzipiert – sprich: aktiver Betrieb über DSP mit einstellbarem Hochpassfilter. Das ist kein Breitbänder, sondern ein Spezialist, der eine vernünftige Filterung braucht, um sein Potenzial zu zeigen.
• Kompakte Einbautiefe von 46 mm: Gerade in Türen älterer Fahrzeuge oder an der A-Säule wird der Platz schnell knapp. 46 mm Einbautiefe sind für einen Treiber dieser Klasse sehr moderat – das erweitert die Einbauoptionen erheblich.

Technische Daten des EX120 SQ EVO3 im Überblick

• Außendurchmesser: 118 mm
• Einbauöffnung: 109 mm
• Einbautiefe: 46 mm
• Impedanz: 3 Ohm
• Belastbarkeit (RMS): 80 W je Lautsprecher
• Frequenzbereich: 85–6.000 Hz
• Kennschalldruck: 89,5 dB (2,83 V / 1 m)
• Schwingspulendurchmesser: 25 mm
• Resonanzfrequenz (Fs): 62,9 Hz
• Gesamtgüte (Qts): 0,34
• Mechanische Güte (Qms): 5,57
• Elektrische Güte (Qes): 0,36
• Äquivalentvolumen (Vas): 5,9 l
• Membranfläche (Sd): 73 cm²
• Bewegte Masse (Mms): 7,23 g
• Kraftfaktor (BL): 4,65 Tm
• Gewicht (Paar): 0,78 kg
• Verkaufseinheit: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität – für wen eignet sich der EX120 SQ EVO3?

Der EX120 SQ EVO3 ist kein Universallautsprecher für die schnelle Plug-and-Play-Lösung – er ist der richtige Treiber für alle, die ein durchdachtes Frontstage-System mit aktivem DSP-Betrieb aufbauen wollen. Typische Einsatzszenarien sind Mitteltöner-Positionen in der A-Säule, Kickerboards oder als Tiefmitteltöner in einem 3-Wege-System neben einem dedizierten Hochtöner. Der Frequenzgang bis 6 kHz macht eine Trennung zwischen 2.500 und 4.000 Hz sinnvoll, abhängig vom gewählten Hochtöner.

Wer einen DSP mit mehreren Ausgangskanälen nutzt – etwa von Herstellern wie Helix, Mosconi oder Match – kann die 3-Ohm-Impedanz gezielt ausnutzen, um mehr Pegel aus kompakten Verstärkerstufen zu holen. Passend dazu bieten wir bei BassBuddys geeignete DSP-Verstärker und Hochtonlautsprecher, die auf diesen Treiber abgestimmt werden können.

Worauf du beim Einbau des EX120 SQ EVO3 achten solltest

• Verstärker-Kompatibilität bei 3 Ohm prüfen: Nicht jeder Verstärker ist für den Betrieb an 3-Ohm-Lasten spezifiziert. Prüf vor dem Kauf im Datenblatt deines Amps, ob er das stabil verarbeitet – manche Geräte schützen sich bei zu niedrigen Impedanzen durch Abschalten oder Schutzmodus.
• Aktiver Hochpass ist Pflicht: Einen Treiber mit einer unteren Grenzfrequenz von 85 Hz ohne Hochpassfilter zu betreiben ist keine gute Idee. Setz den Hochpass am DSP bei mindestens 80–100 Hz an, je nach Filtercharakteristik – das schützt den Treiber und hält die Wiedergabe sauber.
• Einbauvolumen beachten: Für den aktiven Betrieb als Mitteltöner ist das Einbauvolumen weniger kritisch als bei einem Tieftöner, aber ein komplett offener Einbau ohne Rückwand kann das Klangbild negativ beeinflussen. Eine kleine geschlossene Kammer (z. B. in der A-Säule) hilft, den Treiber definiert zu betreiben.
• Dämmung vor dem Einbau: Gerade in der Tür sind Blechresonanzen und Körperschall der größte Feind von SQ. Behandle die Einbauflächen vor der Montage mit einer ordentlichen Lage Dämmung – das macht beim EX120 SQ EVO3 einen deutlich hörbaren Unterschied, weil der Treiber sehr auflösungsfreudig ist.

Der Audio System EX120 SQ EVO3 ist ein Lautsprecher für Leute, die wissen, was sie tun – oder es lernen wollen. Wer ihn mit einem gut eingemessenen DSP-System kombiniert und sauber einbaut, bekommt einen Mitteltöner, der in dieser Baugröße wirklich überzeugt. Für Plug-and-Play-Setups ohne aktive Frequenzweiche ist er dagegen nicht der richtige Griff.
