Audio System EX100 PHASE EVO3

Audio System EX100 PHASE EVO3 – Mitteltöner für gehobene SQ-Setups

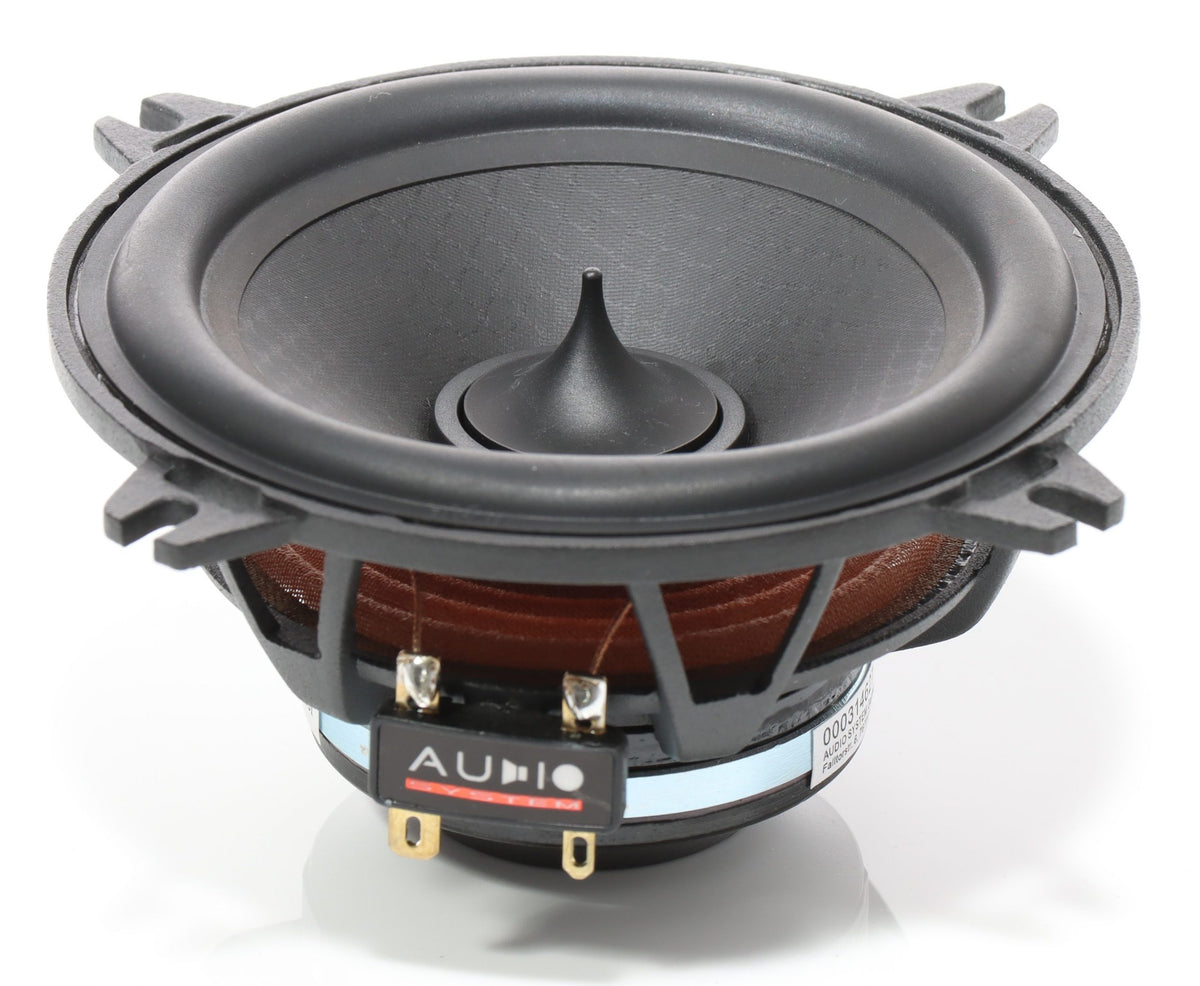

Der EX100 PHASE EVO3 von Audio System ist ein 100-mm-Mitteltöner, der konsequent auf Sound Quality ausgelegt ist. Mit Neodymantrieb, einer gewichtsoptimierten Papiermembran und einem Phase Plug richtet er sich an alle, die ein durchdachtes Drei- oder Vierwege-System aufbauen und im Mitteltonbereich keine Kompromisse eingehen wollen. Ich würde ihn dort einsetzen, wo ein guter Hochtöner allein nicht mehr ausreicht und der Übergangsbereich zwischen Bass und Hochton präzise und verzerrungsarm übergeben werden soll.

Technische Highlights des EX100 PHASE EVO3

• Neodymantrieb mit hohem Kraftfaktor: Ein BL-Wert von 45,0 Tm ist für einen 100-mm-Mitteltöner außergewöhnlich hoch. Das bedeutet: sehr gute Kontrolle über die Membran, direkter Impuls und wenig Verzerrung – genau das, was man im Mitteltonbereich für natürliche Stimmwiedergabe braucht.
• NAWI-Papiermembran mit Glasfaser-Verstärkung: Die Membran kombiniert das natürliche Klangergebnis von Papier mit der strukturellen Steifigkeit durch Glasfaser. Das Ergebnis ist eine bewegte Masse von nur 6,55 g – leicht genug für schnelle Transienten, stabil genug für verzerrungsarmen Betrieb.
• Phase Plug statt Staubschutzkappe: Der integrierte Phase Plug sorgt für eine gleichmäßigere Abstrahlung im oberen Übertragungsbereich. Bündelungseffekte werden reduziert, was im Einbau helfen kann, wenn der Abstrahlwinkel nicht ideal ist.
• Nomex-Spider für Langzeitstabilität: Nomex ist ein hitze- und feuchtigkeitsbeständiges Material, das auch bei dauerhafter Belastung seine mechanischen Eigenschaften behält. Für einen Einbau im Fahrzeug, wo Temperaturschwankungen die Regel sind, ist das ein relevanter Vorteil gegenüber Standard-Spinnenweben.

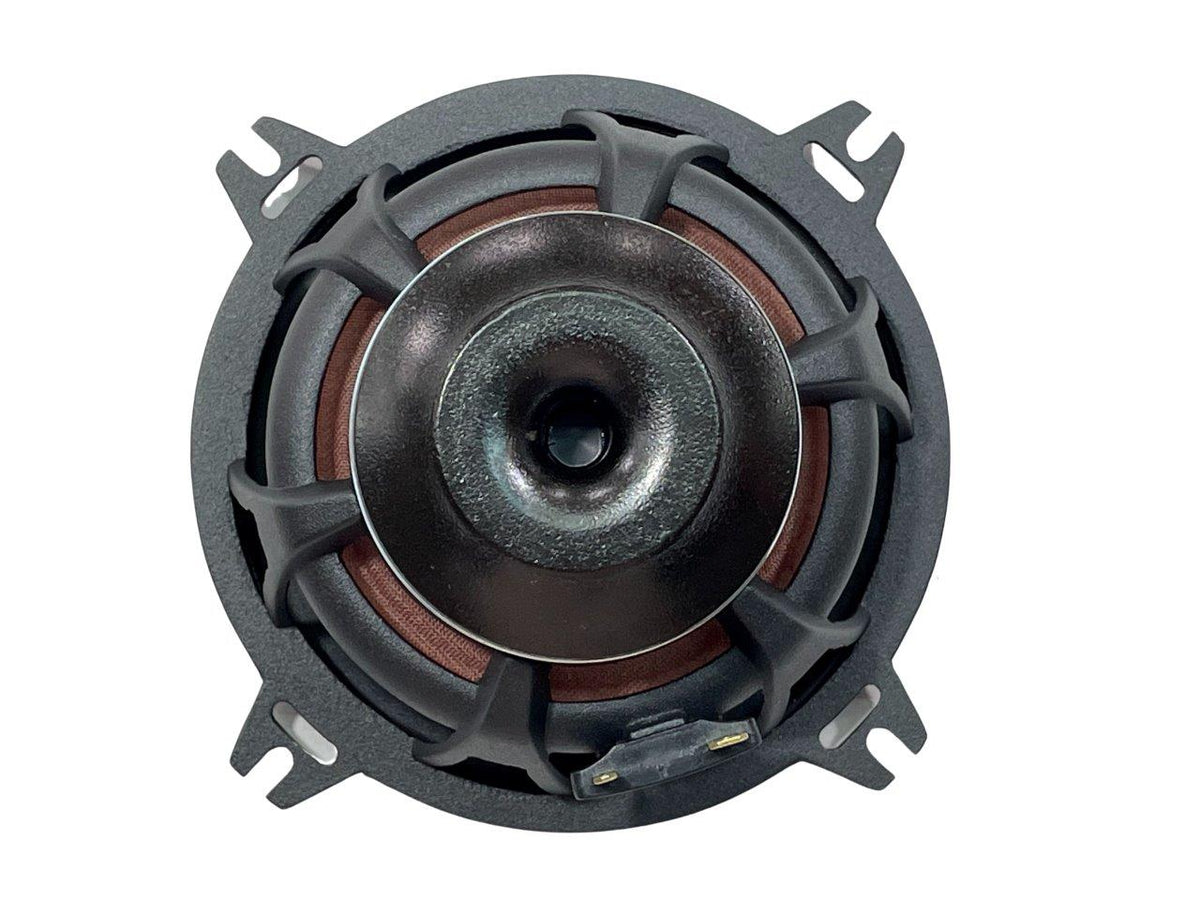

• Ventilierter Gusskorb: Die Belüftungsöffnungen im Korb reduzieren Kompressionseffekte hinter der Membran. Das kommt der Dynamik und dem Klang bei höheren Lautstärken zugute – und ein Gusskorb ist schlicht stabiler als gestanztes Blech beim Einbau.
• 3-Ohm-Impedanz bei 85 W RMS: Die niedrige Impedanz ermöglicht eine höhere Leistungsausbeute aus handelsüblichen Verstärkern. 85 W RMS pro Lautsprecher sind für einen Mitteltöner dieser Größe ein solider Wert, der auch mit leistungsstarken Endstufen langfristig zuverlässig funktioniert.

Technische Daten des EX100 PHASE EVO3 im Überblick

• Nenngröße: 100 mm (4 Zoll)
• Außendurchmesser: 128 mm / 104 mm
• Einbautiefe: 49,5 mm
• Einbauöffnung: 93 mm
• Impedanz: 3 Ohm
• Belastbarkeit (RMS, je Lautsprecher): 85 W
• Kennschalldruck (2,83 V / 1 m): 87,7 dB
• Frequenzbereich: 150–7.000 Hz
• Resonanzfrequenz (Fs): 71 Hz
• Schwingspulendurchmesser: 25,5 mm
• Membranfläche (Sd): 60 cm²
• Bewegte Masse (Mms): 6,55 g
• Kraftfaktor (BL): 45,0 Tm
• Gesamtgüte (Qts): 0,29
• Äquivalentvolumen (Vas): 2,95 l
• Gewicht (Paar): 0,76 kg
• Verkaufseinheit: Paar (2 Lautsprecher)

Einsatzbereich & Kompatibilität – EX100 PHASE EVO3

Der EX100 PHASE EVO3 ist klar für aktive Drei- oder Vierwege-Systeme gedacht, bei denen der Mitteltöner über einen DSP mit eigenem Kanal angesteuert wird. Der angegebene Frequenzbereich von 150 bis 7.000 Hz deckt genau das ab, was zwischen einem dediziertem Tieftöner und einem Hochtöner gebraucht wird. Besonders gut funktioniert das in Kombination mit einem DSP mit mindestens 6 Kanälen, der saubere Hochpassfilter ab ca. 150–300 Hz setzt, um die Membran vor Überlastung im unteren Bereich zu schützen.

Fahrzeugseitig passt der Lautsprecher in viele A-Säulen-Schalen oder Mitteltondosen in der Instrumententafel – die Einbautiefe von 49,5 mm und eine Einbauöffnung von 93 mm lassen sich in den meisten Fällen gut realisieren. Wer den EX100 PHASE EVO3 als Teil eines kompletten Audio System EX-Systems plant, findet im Sortiment passende Tief- und Hochtöner aus derselben Baureihe, die klanglich aufeinander abgestimmt sind.

Worauf du beim Einbau des EX100 PHASE EVO3 achten solltest

• Aktiver Betrieb mit Hochpassfilter ist Pflicht: Die Resonanzfrequenz liegt bei 71 Hz – ohne sauberen Hochpassfilter im DSP oder an der Endstufe riskierst du Überauslenkung im unteren Bassbereich. Setzt den Hochpass mindestens bei 150 Hz, besser bei 200–300 Hz, je nach Trennung zum Tieftöner.
• Einbauposition und Abstrahlrichtung: Mitteltöner in dieser Größe sind richtungsabhängig. Plant den Einbauwinkel so, dass der Phase Plug grob auf die Hörposition zeigt – das macht einen hörbaren Unterschied bei der Bühnenstabilität.
• Impedanz beachten bei der Endstufen-Kanalwahl: 3 Ohm ist nicht 4 Ohm – stellt sicher, dass eure Endstufe oder euer DSP-Verstärker stabil an 3 Ohm betrieben werden kann. Die meisten modernen Endstufen sind das, aber ein Blick ins Datenblatt lohnt sich.
• Rückvolumen beachten: Auch ein Mitteltöner braucht ein definiertes Rückvolumen hinter der Membran. Offene Einbausituationen ohne abgeschlossene Kammer können den Klang negativ beeinflussen. Plant eine geschlossene Schale oder verwendet vorgefertigte Mitteltondosen.

Der Audio System EX100 PHASE EVO3 ist kein Lautsprecher für passive Systeme von der Stange – er entfaltet sein Potenzial ausschließlich im aktiv angesteuerten Aufbau mit sorgfältig eingestellten Weichen. Wer ein hochwertiges SQ-System plant und den Mittelton ernstnimmt, bekommt hier einen Treiber, der technisch substanziell ist und nicht nur auf dem Papier glänzt. Für Einsteiger ohne DSP-Erfahrung ist er eher überdimensioniert – für alle anderen eine sehr gute Wahl.
