Audio System CO-220.1

Audio System CO-220.1 – kompakter Terminalverstärker für sauberen Bass ohne Platzverschwendung

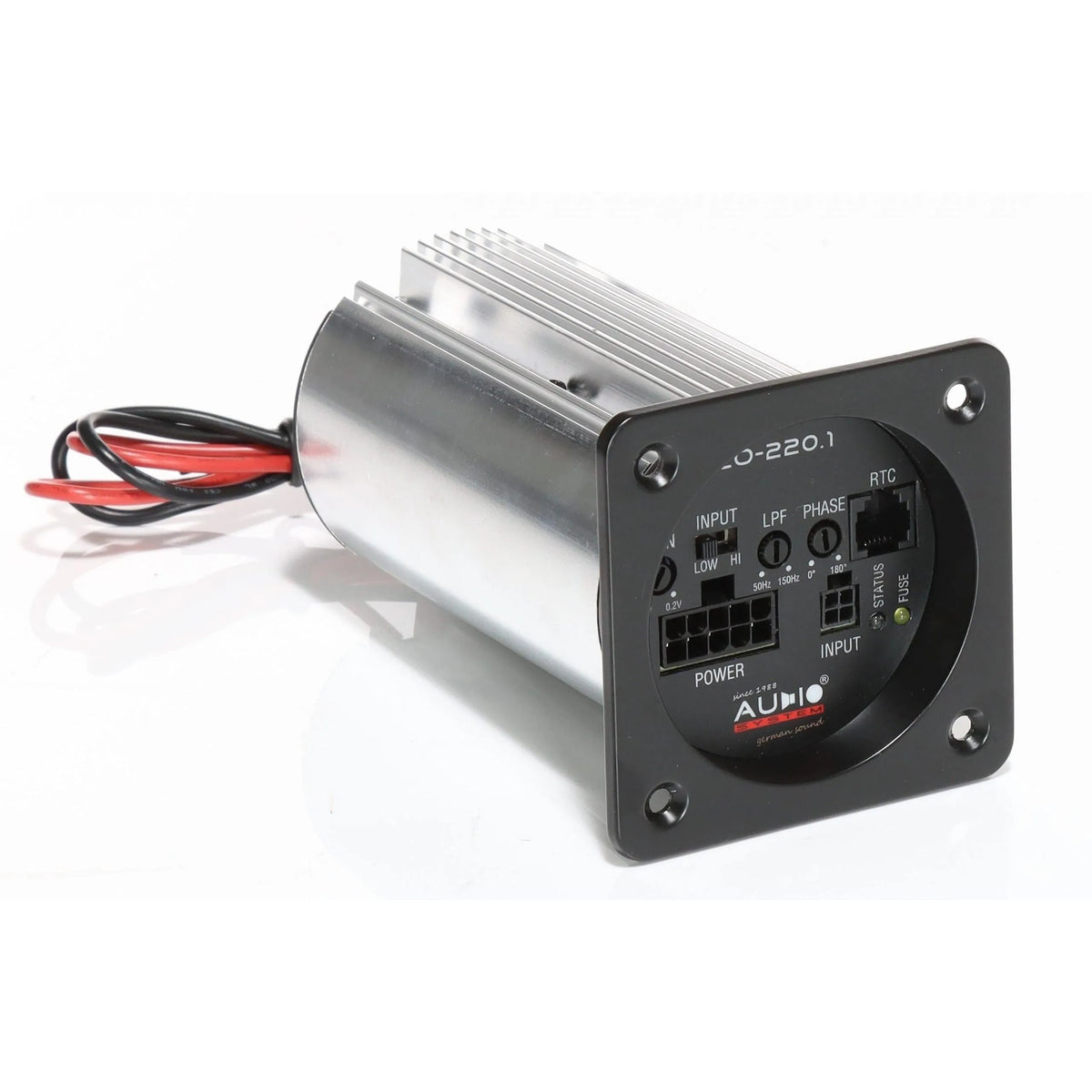

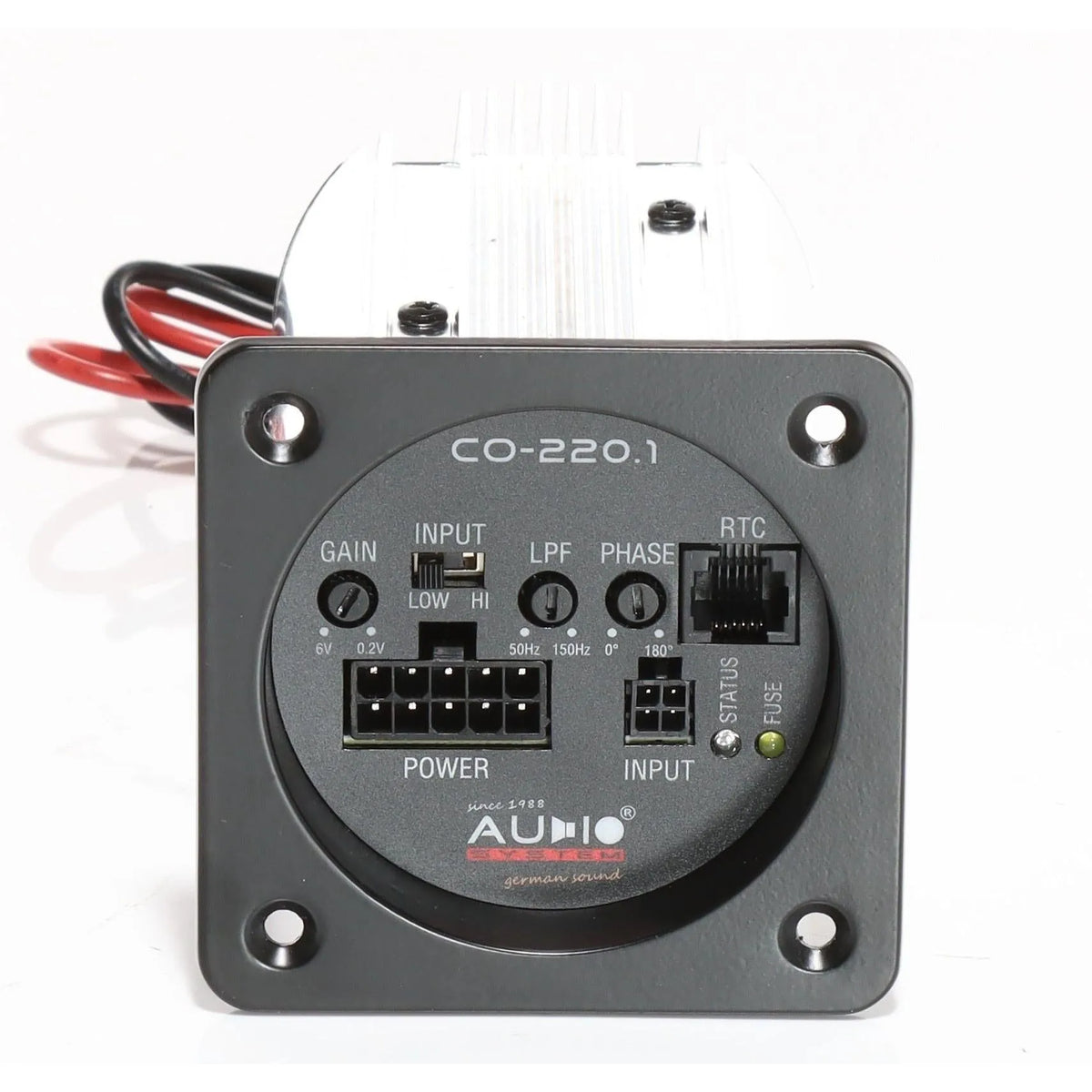

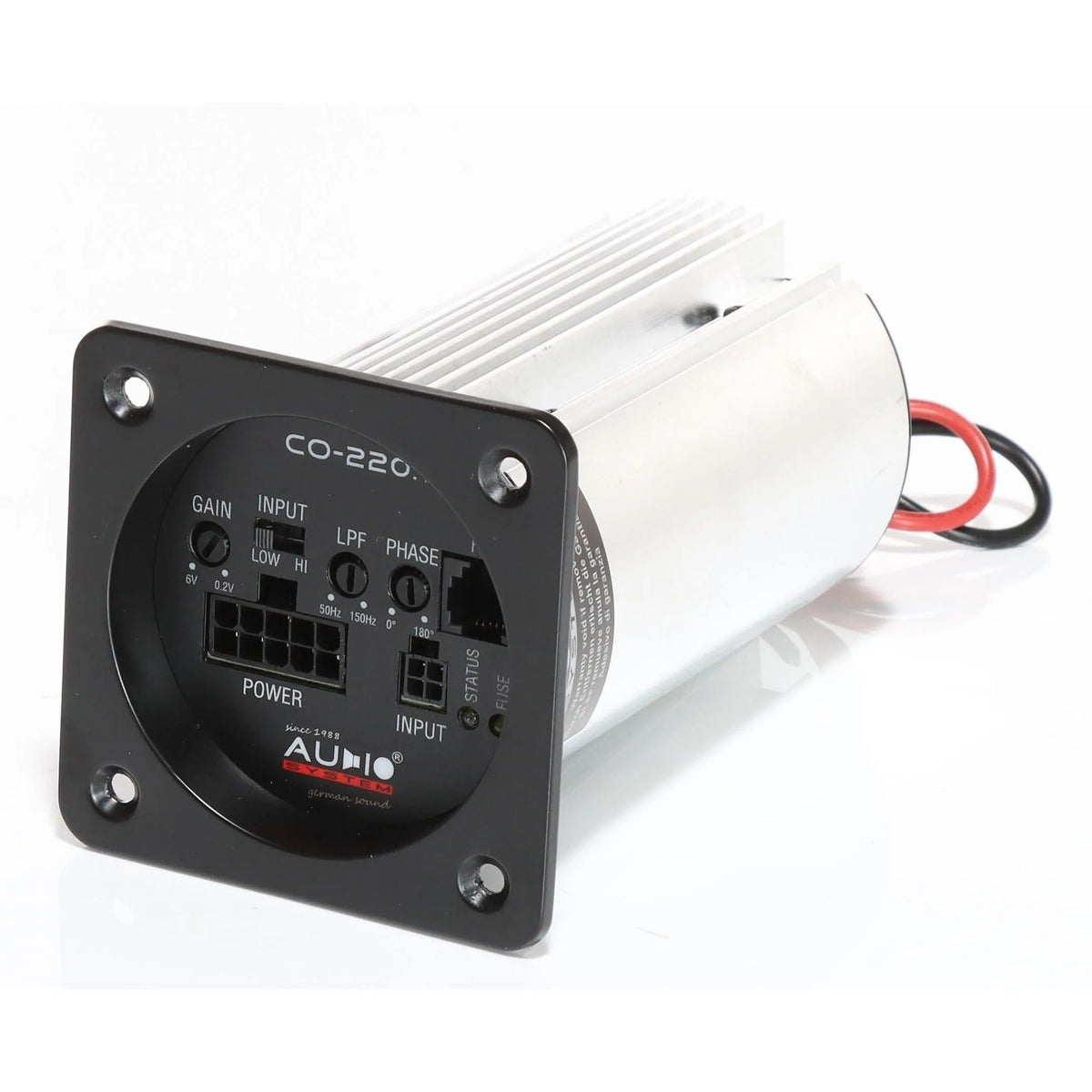

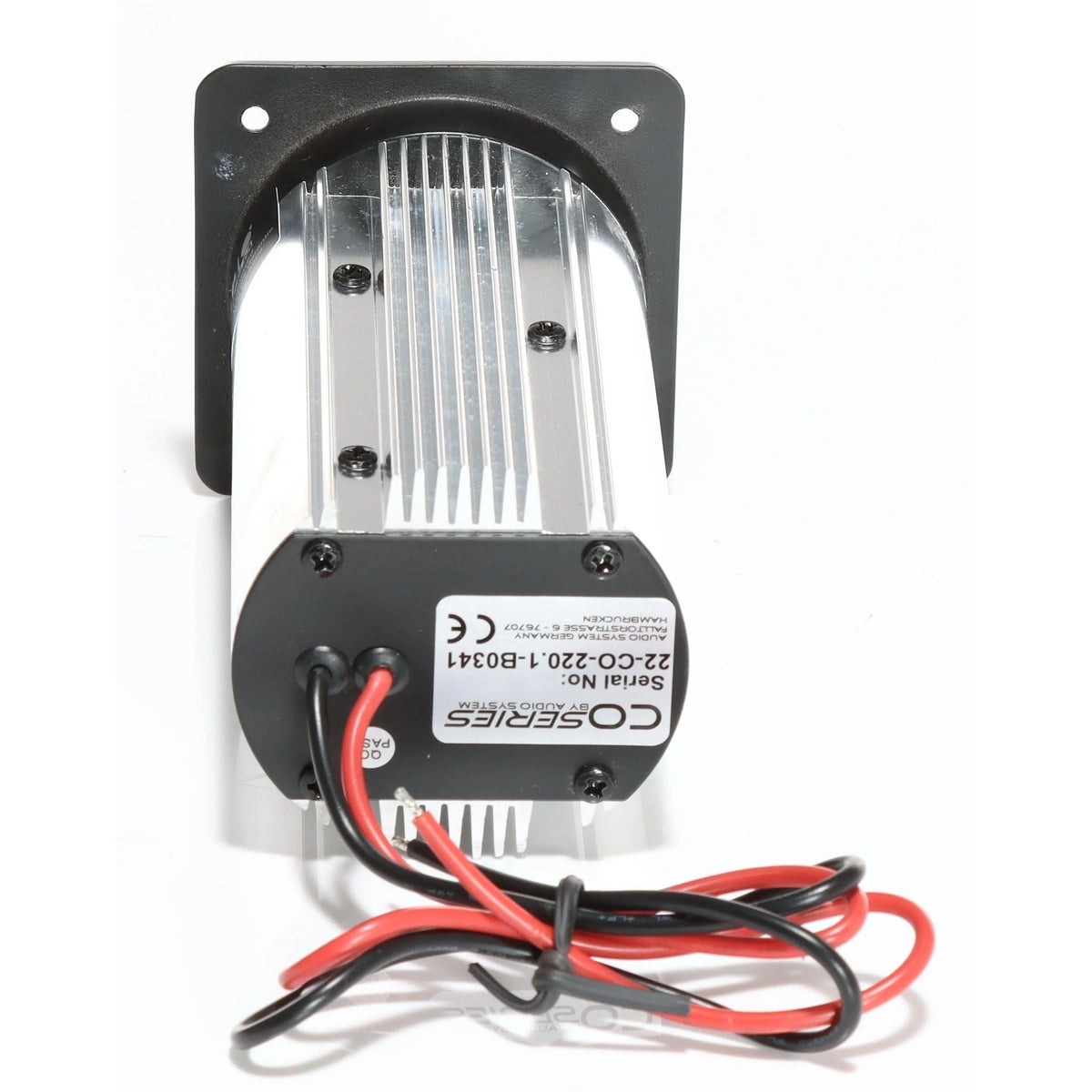

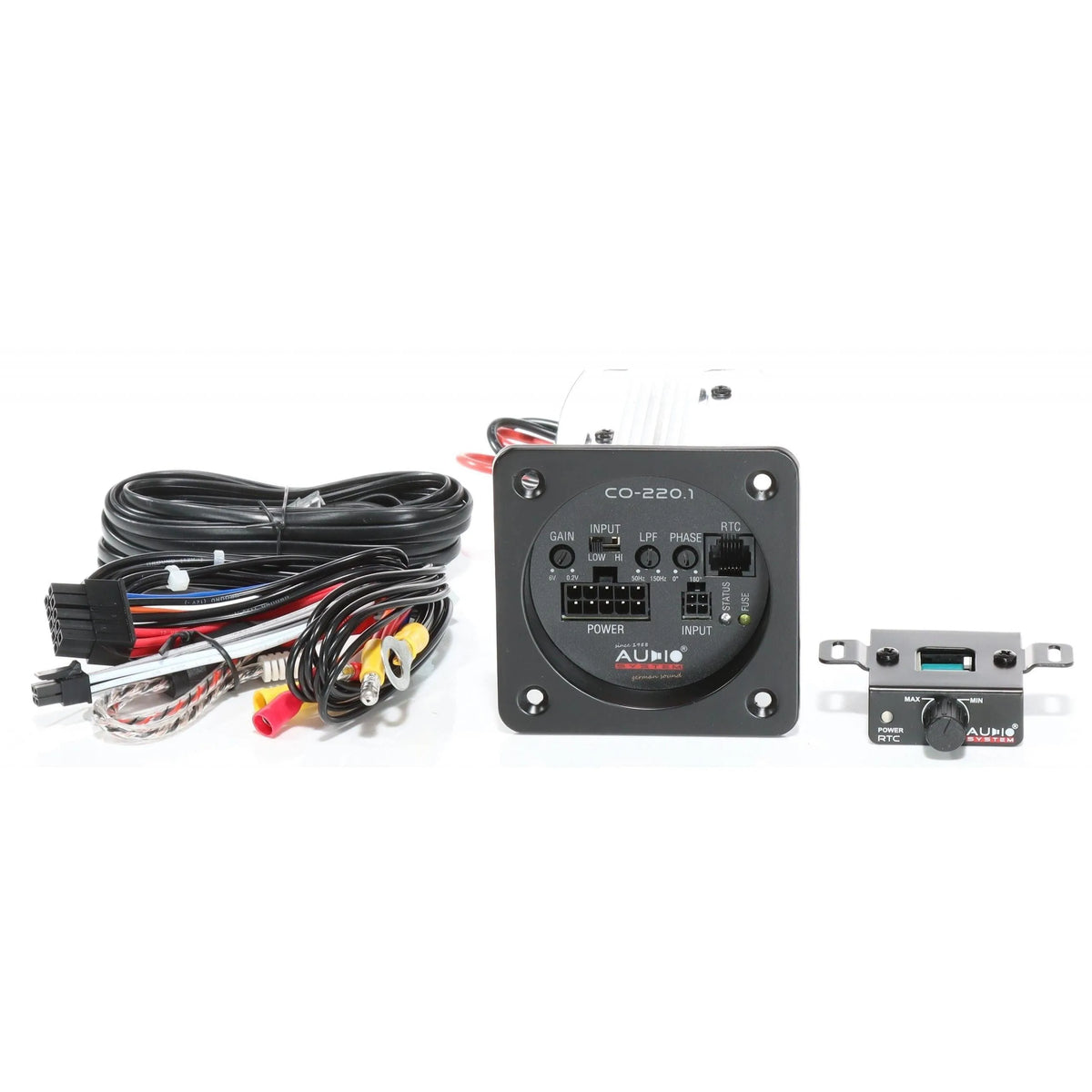

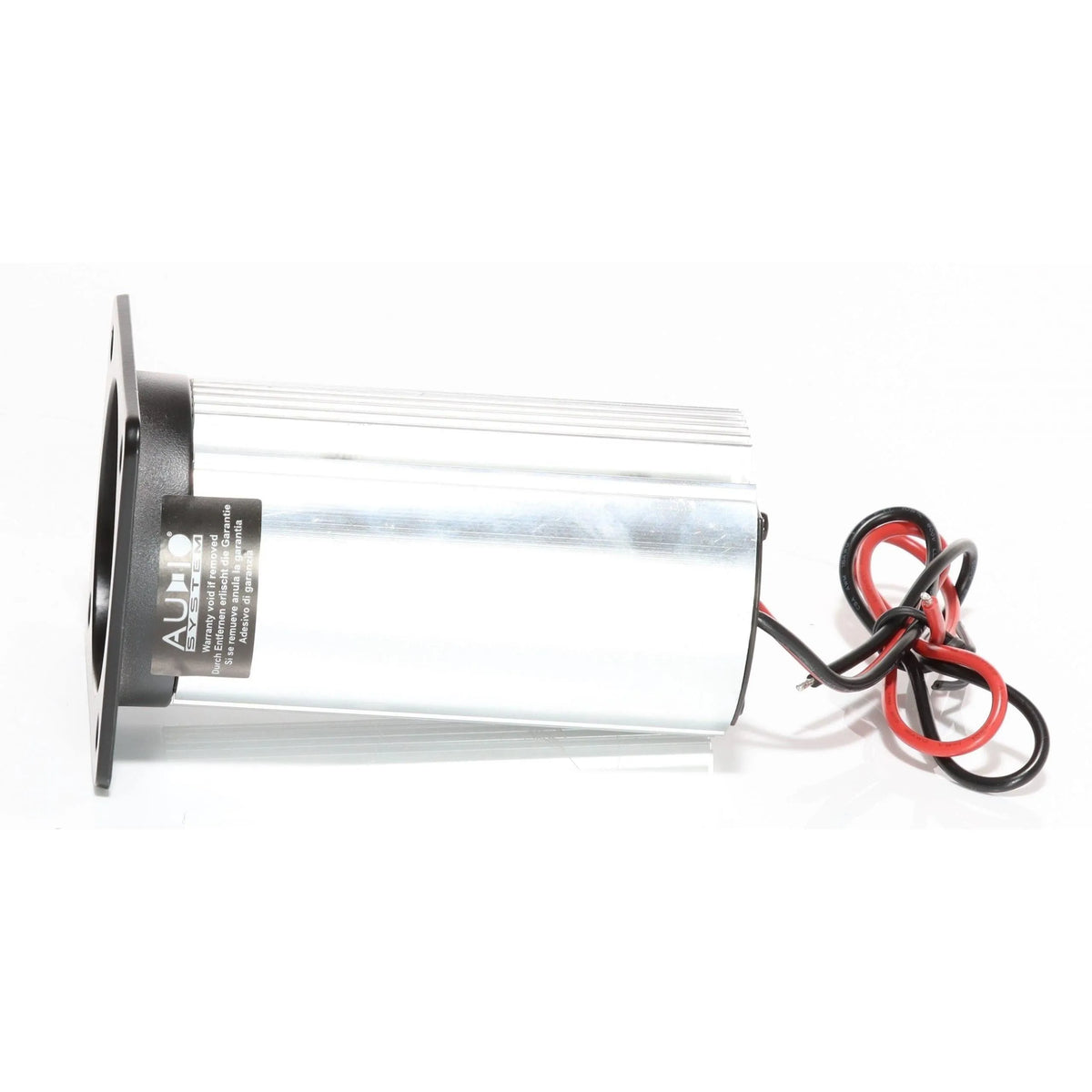

Der Audio System CO-220.1 ist ein Mono-Verstärker im Roundformat – also kein klassisches Gehäuse, das irgendwo im Kofferraum liegt, sondern ein kompakter Terminal-Amp, der direkt am oder im Subwoofer-Gehäuse verbaut wird. 68 mm Einbaudurchmesser, 130 mm Tiefe – das passt in viele Gehäuse-Rückwände oder lässt sich platzsparend integrieren. Für ein SQ-Setup mit ordentlich aufgeräumtem Kofferraum ist so ein Konzept oft die sauberere Lösung als ein separater Verstärker mit langen Kabelwegen.

Technische Highlights des CO-220.1

• 220 W RMS an 2 Ohm / 150 W RMS an 4 Ohm: Solide Leistung für einen Subwoofer im mittleren Leistungsbereich. Die Werte wurden bei 14,4 V und 3 % THD gemessen – das ist ein realistischerer Prüfstandard als viele Marketing-Angaben mit höheren Verzerrungstoleranzwerten.
• SMD-Technologie: Surface-Mount-Device-Bauteile ermöglichen kompaktere Platinen bei gleichzeitig hoher Fertigungsqualität. In einem so kleinen Gehäuse wie dem CO-220.1 ist das keine Kür, sondern Voraussetzung für die Wärmestabilität im Betrieb.
• Variabler Tiefpassfilter (50–150 Hz) mit stufenlosem Phasenregler (0–180°): Der Tiefpass lässt sich flexibel einstellen, was für die Übergabe an unterschiedliche Mitteltöner-Setups wichtig ist. Der Phasenregler hilft dabei, den Sub sauber in das restliche System zu integrieren – gerade bei verzögerungsbehafteten Setups ein echter Unterschied zu On/Off-Phasenschaltern.
• Subsonic-Filter bei 25 Hz: Verhindert, dass infrasonic-Signalanteile den Subwoofer unnötig belasten. Besonders relevant bei Bassreflexgehäusen, bei denen unterhalb der Abstimmfrequenz der Hub unkontrolliert ansteigen kann.
• Automatischer Hochpegeleingang mit Signal-Erkennung und Auto-Turn-On: Das ermöglicht den Direktanschluss an Werksradios ohne extra Remote-Leitung. Die automatische BTL-Erkennung vereinfacht die Installation spürbar – kein manuelles Umschalten notwendig.
• Klirr unter 0,042 % an 4 Ohm bei halber Nennleistung: Sehr sauberer Wert für einen Verstärker dieser Baugröße. Das zeigt, dass der CO-220.1 nicht nur für den Einbau, sondern auch klanglich auf SQ ausgelegt ist.

Technische Daten im Überblick – CO-220.1

• Kanalanzahl: 1 (Mono)
• RMS-Leistung an 4 Ohm: 150 W
• RMS-Leistung an 2 Ohm: 220 W
• Messbedingungen: 14,4 V / 3 % THD
• Betriebsspannung: 8–16 V
• Frequenzbereich: 25–200 Hz (±1 dB)
• Tiefpassfilter: 50–150 Hz (variabel)
• Subsonic-Filter: 25 Hz
• Phasenregler: 0–180° (stufenlos)
• Eingangsempfindlichkeit: 200 mV – 6 V (±5 %)
• Signal-Rausch-Abstand: > 96 dB
• Klirrfaktor (4 Ohm, halbe Leistung): < 0,042 %
• Einbaudurchmesser: 68 mm
• Einbautiefe: 130 mm
• Metallabdeckung: 80 × 80 mm
• Interne Sicherung: 1 × 25 A

Einsatzbereich & Kompatibilität des CO-220.1

Der CO-220.1 richtet sich an alle, die einen aufgeräumten Einbau wollen – ob im kompakten Gehäuse eines Kompaktfahrzeugs, in einem versteckten Subwoofer-Würfel im Kofferraum oder direkt integriert in ein maßgefertigtes MDF-Gehäuse. Besonders gut passt er zu Subwoofern im Bereich 150–250 W RMS an 2 oder 4 Ohm – zum Beispiel aus der AI Sonic oder Deaf Bonce Einstiegs- bis Mittelklasse. Da der Verstärker keinen eigenen Remote-Eingang zwingend benötigt, eignet er sich auch gut für Nachrüstlösungen an Fahrzeugen mit Werksradio, wo ein externer DSP wie der AI Sonic AS-D1 die Signalaufbereitung übernimmt. Wer den CO-220.1 in ein Bassreflexgehäuse integriert, sollte auf ausreichend Freiraum um das Gehäuse achten – trotz kompakter Bauform braucht die Endstufe Luftzirkulation zur Wärmeabgabe.

Worauf du beim Einbau des CO-220.1 achten solltest

• Kabelquerschnitt Stromversorgung: Bei 25 A interner Sicherung sollte die Zuleitung mindestens mit 6 mm² ausgeführt sein – dünnere Kabel werden unter Last warm und begrenzen die Leistungsausbeute.
• Wärmeableitung sicherstellen: Das Terminal-Format setzt voraus, dass das Gehäuse, in das der Amp eingebaut wird, ausreichend Luft zirkulieren lässt oder zumindest nicht vollständig geschlossen ist. Geschlossene MDF-Kisten ohne Belüftung können dazu führen, dass der CO-220.1 in den Thermoschutz geht.
• Phasenregler nicht auf gut Glück lassen: Den 0–180°-Regler mit einem Messgerät oder zumindest nach Gehör sauber einstellen – ein falsch eingestellter Phasenversatz kostet spürbar Tiefbasswiedergabe, auch wenn der Rest des Setups stimmt.
• Subsonic nicht deaktivieren: Gerade bei Bassreflexgehäusen sollte der Subsonic-Filter aktiv bleiben. Der CO-220.1 hat ihn fest bei 25 Hz eingebaut, was für die meisten Anwendungen ein sinnvoller Wert ist.

Der Audio System CO-220.1 ist eine durchdachte Lösung für alle, die Verstärker-Funktionalität und Subwoofer-Gehäuse in einem aufgeräumten Paket vereinen wollen – ohne auf klangliche Qualität zu verzichten. Wer einen cleanen Kofferraum-Aufbau plant und keinen separaten Amp-Kanal opfern möchte, liegt mit dem CO-220.1 richtig. Für reine SPL-Anwendungen mit hohem Leistungshunger ist er nicht gedacht – das ist auch nicht sein Anspruch.
